По многочисленным просьбам подробная инструкция по кодировкам и активации функций на Skoda Octavia A7. Все что узнаю буду выкладывать. Из-за ограниченного количества закачиваемых картинок в одном посте буду выкладывать в нескольких частях.
Программа ВАСЯ Диагност версия 12.12.0R
Заходим в выбор блоков управления. Именно отсюда надо будет заходить в нужные нам блоки. Всего их 14.
В каждом блоке появляется окно с сервисными функциями. Нас интересует функции 07, 10 и 16.

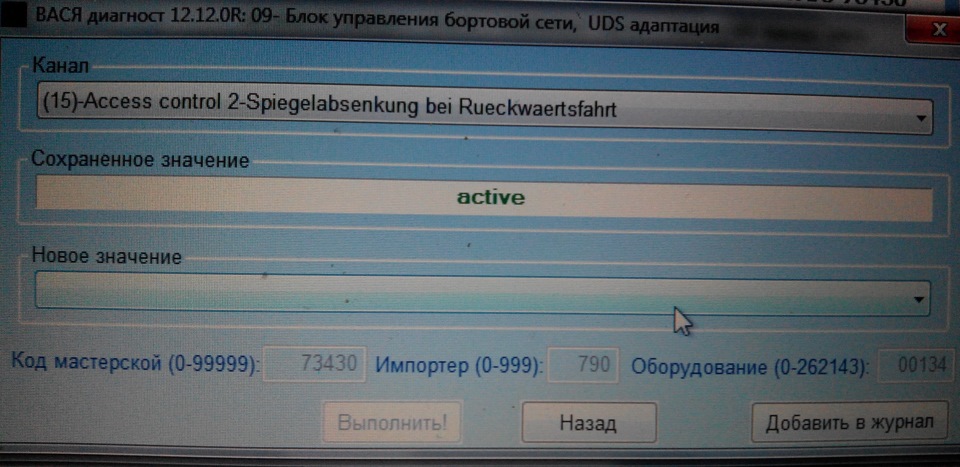

1) Опускание правого зеркала заднего вида при включении задней передачи
52-Электрика двери переднего пассажира
07-Кодирование
Длинное кодирование
Байт 4
Бит 2 вкл.
Бит 3 вкл.
Начинаем активировать разные «плюшки» на шкодине с помощью васи диагноста 🙂
09-Блок управления бортовой сети
16-Закрытая область
Вводим код — 31347
Выполнить
10-Адаптация
Далее как на картинках
2) Тест стрелок при включении зажигания
17-Комбинация приборов
07-Кодирование
Длинное кодирование
Байт 1
Бит 0 вкл.

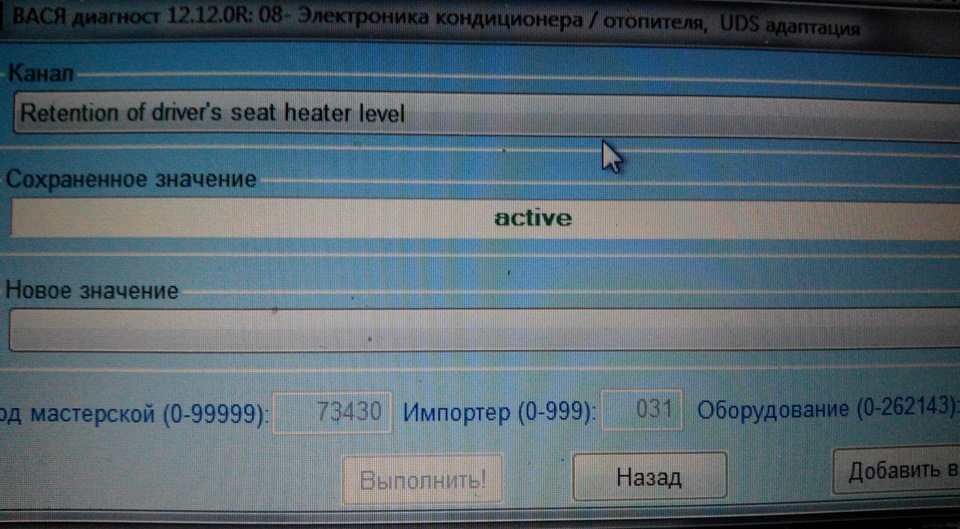

3) Память подогрева передних пассажирский сидений
08-Электрика кондиционера/отопителя
10-Адаптация
далее как на картинках
4) Отключение ходовых огней в режиме «0» при поднятии ручника
09-Блок управления бортовой сети
16-Закрытая область
Вводим код — 31347
Выполнить
10-Адаптация
Находим пункт (5) Daytime running lights — Tagfahrlicht — Dauerfahrlicht bei Handbremse abschalten
Active
Выполнить

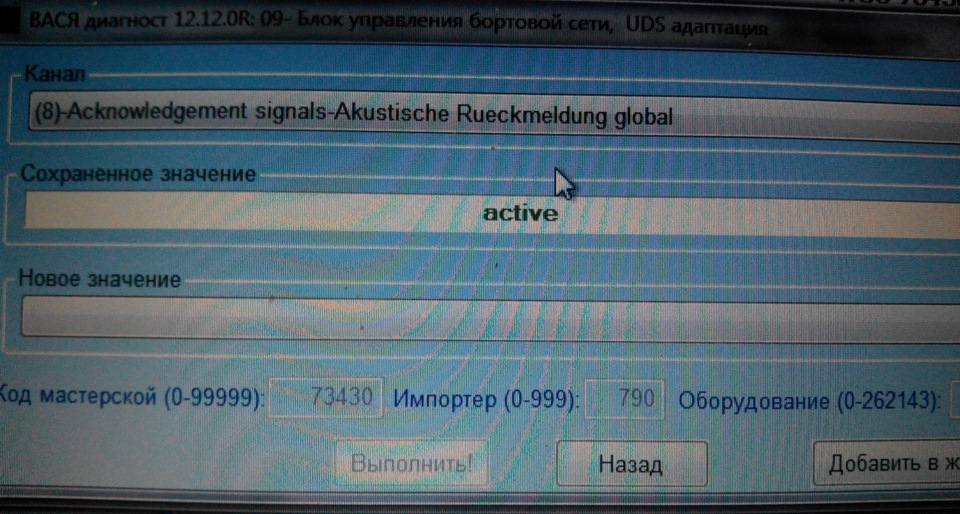

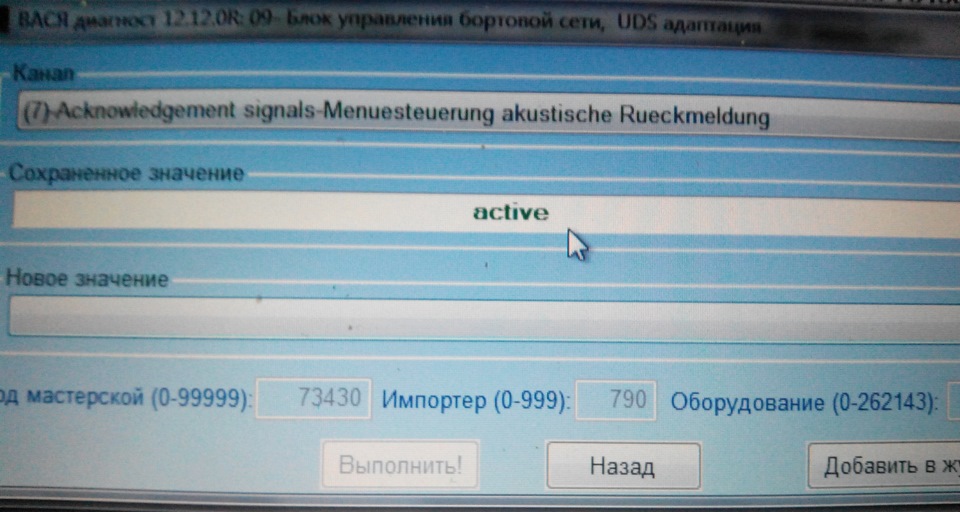

5) Звуковое сопровождение открытия и закрытия авто штатной сигналкой
на елегансе активируется через болеро
09-Блок управления бортовой сети
16-Закрытая область
Вводим код — 31347
Выполнить
10-Адаптация
далее как на картинках
VCDS как пользоваться? Как сделать диагностику авто?!

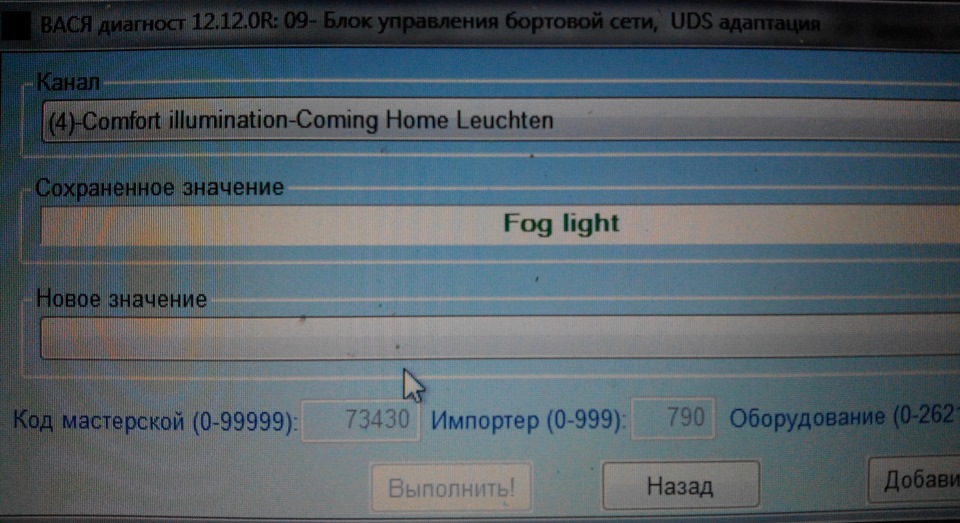

6) Включение противотуманок при включении функции Coming home, Living home
09-Блок управления бортовой сети
16-Закрытая область
Вводим код — 31347
Выполнить
10-Адаптация
далее как на картинке

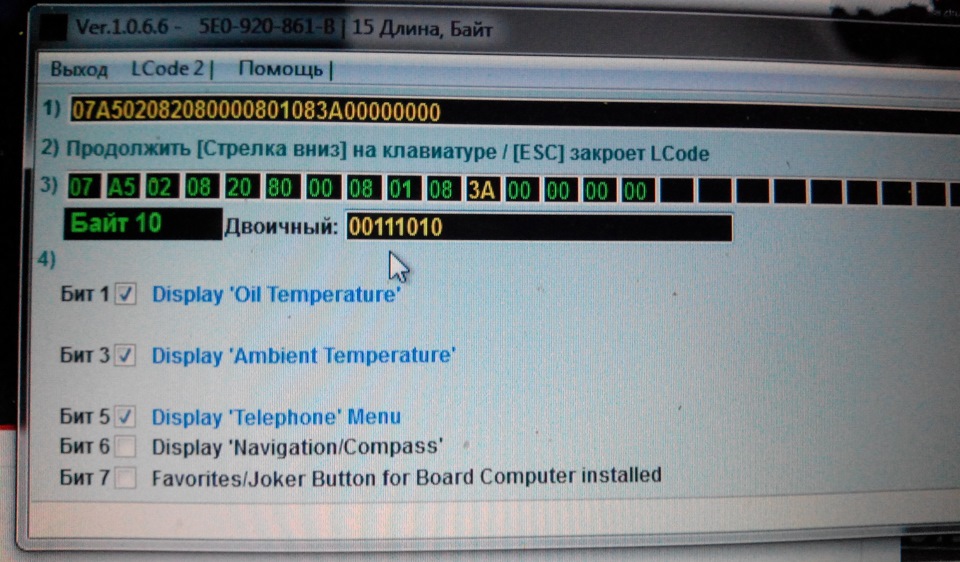

7) Отображение места в баке (л)
17-Комбинация приборов
07-Кодирование
Длинное кодирование
Байт 10
8) Отображения уровня обдува климатической системы в режиме Auto
08-Электрика кондиционера/отопителя
07-Кодирование
Длинное кодирование
Байт 11
Бит 6
9) Система адаптивного освещения в поворотах — активация Corner
09-Блок управления бортовой сети
16-Закрытая область
Вводим код — 31347
Выполнить
10-Адаптация
далее как на картинках
Источник: www.drive2.ru
Инструкция по самостоятельному кодированию функций на шкоде – описание, особенности, сами кодировки
Обновленные кодировки на Шкоду Октавия А5 FL
Я уже писал об активированных функциях на моей машине , там же и видео (стробоскобы, кернер, тест стрелок).
Делал не сам, ибо считаю, каждый должен заниматься своим делом, и если не уверен, то лучше доверить это спецам.
That man (RiHard71) создал хорошо оформленный файл-методичку, в котором дает проверенные кодировки VAG-COM на Skoda Octavia A5FL.
Так же как и я ищу полезную инфу везде, где только можно, он собирал данные на просторах рунета. Т.е, для тех кто реально шарит в этом – это очень хорошее пособие.
В файле 32 страницы формата word.
Материал периодически обновляется пополняется и приглашаются все желающие по участвовать в этом проекте.
Выглядит это вот так:
Содержание:
1. ОСНОВЫ 4
1.1 Подключение шнура VAG-COM 4
1.2 Кодирование 4
1.3 Адаптация 6
1.4 Включение скрытых битов 7
1.5 Номер модели блока 7
1.6 Важная информация 8
2. УПРАВЛЕНИЕ И ДИНАМИКА 9
2.1 Перенастройка педали акселератора 9
2.2 Адаптация дроссельной заслонки 9
2.3 Перенастройка АКПП 9
2.4 Перенастройка ГТЦ 10
2.5 Электронная блокировка дифференциала (XDS) 10
2.6 Настройка усилителя торможения (BAS) 10
2.7 Система компенсации вращающего момента (TSC) 10
2.8 Настройка помощи в рулевом управлении (DSR) 11
2.9 Ассистент удержания на спуске или подъеме (HHC) 11
2.10 Система очищения тормозных дисков (BDW) 11
2.11 Отключаемая ESC 11
2.12 Настройка оборотов холостого хода на 1.6 MPI 12
3. СВЕТ 12
3.1 Включение ДХО 12
3.2 Работа ДХО в положении «O» 12
3.3 Габаритные огни через ДХО 13
3.4 Отключение ДХО при постановке на ручной тормоз 13
3.5 Отключение ДХО при включении аварийной сигнализации 13
3.6 Эффект стробоскопа через ДХО 13
3.7 Эффект стробоскопа через ПТФ 13
3.8 Салонное освещение при открытии двери багажника 14
3.9 Функция Corner 14
3.10 Отключение Corner при движении задним ходом 14
3.11 Функция Comming Home 14
3.12 Функция Leaving Home 15
3.13 Комфортный указатель поворота 15
3.14 Визуальное подтверждение закрытия автомобиля 15
3.15 Экстренная аварийная сигнализация 15
3.16 Режим Highway 16
3.17 Регулировка яркости фар и задних фонарей 16
3.18 Регулировка яркости ДХО 16
3.19 Яркость LED в режиме габаритных огней 16
3.20 Отключение опроса ламп подсветки номерного знака 17
3.21 Отключение опроса ламп подсветки пространства для ног 17
4. КОМФОРТ 17
4.1 Косвенный контроль давления в шинах II поколения 17
4.2 Круиз-контроль на MaxiDot 17
4.3 Автоматический задний стеклоочиститель на MaxiDot 18
4.4 Дополнительный взмах передних стеклоочистителей 18
4.5 Дополнительный взмах заднего стеклоочистителя 18
4.6 Работа заднего стеклоочистителя при включении задней передачи 18
4.7 Отключение заднего стеклоочистителя 18
4.8 Изменение частоты срабатывания фароомывателей 19
4.9 Отключение фароомывателей 19
4.10 Настройка датчика света 19
4.11 Настройка датчика дождя 19
4.12 Отключение датчика света 19
4.13 Отключение датчика дождя 19
4.14 Показания остатка места в баке на дисплее 20
4.15 Синхронная регулировка зеркал 20
4.16 Электроскладывание зеркал 20
4.17 Настройка времени обогрева зеркал и заднего стекла 20
4.18 Деактивация отключения обогрева зеркал и заднего стекла 21
4.19 Память подогрева передних сидений 21
4.20 Адаптивный подогрев передних сидений 21
4.21 Автоматическая блокировка дверей 22
4.22 Автоматическая разблокировка дверей 22
4.23 Селективное открытие дверей 22
4.24 Управление брелком ключа при включенном зажигании 22
4.25 Управление электростеклоподъемниками через кнопку на центральной консоли 22
4.26 Работа электростеклоподъемников после открытия дверей 22
4.27 Работа электростеклоподъемников после выключения зажигания 23
4.28 Автоматическое закрытие стекол во время дождя 23
4.29 Оповещение о непристегнутом ремне водителя 23
4.30 Работа клаксона на заглушенном автомобиле 23
4.31 Корректировка показаний спидометра 23
4.32 Корректировка показаний уровня топлива 24
4.33 Адаптация климат-контроля 24
5. МУЛЬТИМЕДИА 24
5.1 Улучшение звучания штатной магнитолы 24
5.2 Изменение времени автономной работы штатной магнитолы 24
5.3 Русификация панели приборов и штатной магнитолы Swing 25
5.4 Показания скорости на Swing 25
5.5 Сервисное меню Swing / Bolero / Columbus 25
5.6 Изменение региона DVD Columbus 25
5.7 Изменение цветовой схемы Columbus 25
5.8 Bluetooth-Audio 26
5.9 Звук оповещения о подключении телефона к модулю Bluetooth 26
5.10 Переключение клавиши PTT в режим «Mute» 26
6. ПРОЧИЕ ФУНКЦИИ 26
6.1 Тест стрелок тахометра и спидометра 26
6.2 Изменение звука сирены сигнализации 26
6.3 Снятие с охраны штатной сигнализации через дверной замок 27
6.4 Изменение межсервисного интервала 27
6.5 Сброс межсервисного интервала 27
7. ТЕСТИРОВАНИЕ 28
7.1 Косвенная диагностика состояния цепи на TSI двигателях VAG 28
7.2 Косвенная диагностика состояния турбины на TSI двигателях VAG 28
7.3 Косвенная диагностика КПП DSG-7 29
Взял здесь drive2.ru/b/1094623/
НА ЗАМЕТКУ
Источник: www.avtopol-msk.ru
Диагностика Skoda Octavia своими руками
Диагностика по моделям авто 3 комментариев 09 июля 2020 Просмотров: 19691 Рейтинг:
- Способы выполнения диагностики Octavia
- Способы диагностики ЭБУ. Прошивка через OBD2
- Инструкция по диагностике Skoda Octavia своими руками с помощью ноутбука или смартфон через OBD2 разъём
- Частые вопросы по автодиагностике через компьютер или смартфон
- Особенности и отличия диагностики Skoda Tour, A5, A7
Время прочтения
Время на прочтение: 8 мин.50 сек.
Сложность материала: Для профи — 4 из 5
- двигатели Шкода оснащались классической, автоматической, а также DSG коробками передач, что необходимо знать при проведении диагностики этих узлов;
- в более ранних моделях применен специальный разъем VAG 24;
- версии Шкода после 1994 года оснащены стандартным OBD 2 разъем.
Принцип диагностики моделей ТУР, А5 и А6 остается неизменным.
1. Способы выполнения диагностики Octavia
На автомобилях Octavia представленной серии допускается только сервис внешними сервисными приборами. Вывод информации на табло осуществляется через сигнальные индикаторы конкретных узлов. Коды ошибок, вспышки индикаторов типа CHECK и другие варианты оповещений отсутствуют.
Внимание:
Отдельно допускается самодиагностика системы бортового климат контроля. При этом опрашивается только этот модуль, отдельные электронные компоненты не затрагиваются.
ЭБУ Октавия ТУР, А5, А7
| Коды ошибок | + | + | + | + | + | — |
| Сервис ИМ | — | — | — | |||
| Параметры | + | + | + | |||
| Индивидуальное чтение значений | — | — | — | |||
| Результаты тестов OBD-II | — | — | — | |||
| Перекодировка | — | — | — | |||
| Адаптация датчиков | — | — | — | |||
| Вход в ЭБУ | — | — | — | |||
| Сброс SRI | — | — | — | |||
| Отдельные настройки | — | — | — |
Расположение ЭБУ
Место расположения электронного блока управления этой серии Skoda достаточно специфичное. Модуль находится под полкой короба воздухозаборника, со стороны двигательного отсека. С этим связано много проблем владельцев, которые пытались самостоятельно добраться до ЭБУ.
Для начала необходимо отсоединить клеммы АКБ. Затем аккуратно поддеть и снять крышку воздухоприемника. Аккуратно: на пластике присутствуют «ушка», которые легко оторвать при чрезмерном усилии.
Следующие марки ЭБУ применены в Шкода:
- Bosch MED17.5;
- Bosch MED17.5.21;
- Bosch MED17.5.25;
- Bosch MED17.5.26;
- Bosch MED17.5.5.
В автомобилях Tour, A5, A7 применены ЭБУ марки Bosch. 17.5.26 применяется на двигателях 1.6 с механической и автоматической трансмиссией. Тип блоков 17.5.25 используется только с коробками, типами DSG. 17.5.21 установлен на двигателях 1.4 литра.
Чип тюнинг, прошивка блока управления
Процедура прошивки относится к специальным операциям, связанным с вмешательством во внутреннее устройство ЭБУ. Представляет собой замену операционного ядра, отвечающего за управление двигателем и другими системами автомобиля.
Процедура выполняется в трех случаях:
- замена старой прошивки (которой часто грешат VAG блоки) на обновленную версию;
- серьезное повреждение программной части;
- искусственная оптимизация параметров автомобиля — чип-тюнинг.
В последнем случае допускается увеличение мощностных характеристик или наоборот — снижение расхода топлива за счет доработанной карты впрыска. Чип-тюнинг выполняется аналогично классической прошивке, при помощи программаторов.
Загорелся Check Engine на Skoda Octavia?
Подробная статья по причинам Check Engine и как погасить Чек. Если у Вас загорелся Check Engine, срочно прочитайте эту статью. В материале рассказано, что такое Чек Энджин, что делать если он появляется, и как убрать эту ошибку самостоятельно.
Горит лампочка Чек Энджин?
ТОП-15 причин почему загорается лампочка Чек Энджин и пути решения проблемы. Прочитай статью, чтобы решить проблему Check Engine.
2. Способы диагностики ЭБУ. Прошивка через OBD2
Не существует метода самостоятельного сервиса базовых узлов через приборную панель. Вся информация о текущих ошибках выводится в виде сигнальных индикаторов. Более глубокие сведение требуют наличия GFS протокола, что подразумевает подключение через отдельный прибор.
Отдельно допускается чтение памяти ПЗУ электронного блока управления через систему Climatronic. Для этого:
- выключить зажигание автомобиля;
- одновременно зажать клавиши ECON и Рециркуляция на 3 секунды;
- удерживая кнопки включить зажигание.
Процесс опроса памяти начинается автоматически. По окончании процесса, на дисплее климат-контроля выводится количество найденных ошибок, а также их сервисные коды.
Используя автосканеры или адаптеры
Автомобильные сканеры позволяет произвести более детальное сканирование узлов, включая параметры в реальном времени работы автомобиля. Дополнительно, внешние устройства определят неисправности систем безопасности, комфорта, салонных элементов и мультимедиа. На более ранних моделях Skoda возможности считывания ограничены.
Сканеры и адаптеры синхронизируют работы ЭБУ и внешнего диагностического ПО. Они позволяют выявить нетипичные проблемы, имеющие непостоянные характер, что невозможно сделать при традиционном сервисе. Подключение осуществляется через разъем OBD или OBD2.
Обзоры диагностических сканеров для Шкода Октавия
Читай подробные статьи по обзору автосканеров, в том числе совместимых с Шкода Октавия.
Обзоры OBD2 диагностических автосканеров
В разделе представлены описания диагностических сканеров и адаптеров. Перед покупкой сканера для своего авто рекомендуется ознакомиться с обзорами на самые популярные модели оборудования.
Прошивка и чип-тюнинг
Процесс обновления ядра ПО модулей VAG достаточно комплексный, но выполнимый. ЭБУ, установленные на автомобилях Skoda семейства Tour, A5 и A7 программируются сервисным ПО ODIS Service и ODIS Engineering.
Для обновления прошивки необходимо:
- ноутбук с ОС Windows;
- программное обеспечение ODIS;
- файл прошивки;
- кабель для соединения с ЭБУ Шкода.
Подойдет прибор, типа VAS 5054A. Аналогичным прибором может выступить прибор «Вася Диагност». Процедура обновления в обоих случаях достаточно схож.
Процесс обновления полностью автоматический. Единственное условие – наличие дампа в корневой папке ODIS. Важное условие: наличие постоянного питания для ноутбука и штатного АКБ автомобиля. Любая неисправность сети может привести к полному отказу ЭБУ.
