Рассмотрим технические особенности проектирования беседок.
Включаем креатив или как создать свой проект
1. Архитектурная стадия
Условно разработку проекта можно разделить на две стадии. Первая – архитектурная. Она включает в себя создание эскизы, чертежи будущей беседки. Рассмотрим поподробнее.
Сочетаемость. Если ваш дачный домик по стилю похож на космическую обсерваторию, а беседка – как из древнерусского былинного эпоса – согласитесь, что соседство довольно странное… Продумываем общий дизайн и материалы (беседка из оцилиндрованного бруса, из камня, из поликарбоната и т. д.)
Назначение. Вы хотите беседку для отдыха в уединении? Тогда выбирайте открытую модель небольшого размера. Планируете устраивать застолья с друзьями? Нужна беседка с мангалом или барбекю, желательно разделенная на две зоны – рабочую и для приема гостей.
Также стоит продумать тип кровельного покрытия, фундамента и наличие пола (это существенно влияет на стоимость).
Сезонность. В открытой беседке здорово отдыхать летом. Застекленная обойдется дороже, но зато позволит пользоваться строением и зимой. А если в закрытую беседку провести отопление, то будет вообще красота – можно даже устроить зимнюю оранжерею.
Что еще нужно продумать?
Заложить в проект размер и формы будущей беседки. На чертеже отображаются три основные проекции: разрезы, фасадные изображения, планировка этажей и конструктивные узлы постройки. В закрытых строениях не забудьте про вентиляцию.
2. Рабочий проект
Здесь всё должно быть понятно для исполнителей. Прописываем схемы технических узлов: двери, окна, лестницы, крыша и стропилы. Плюс технологию возведения беседки, спецификацию на материалы, рабочие планы фундамента, кровли, стен и перекрытий. То, насколько подробным будет проект, зависит, конечно, от сложности конструкции.
Возможно ли создать проект беседки самостоятельно?
Если вы трудолюбивы, кое-что понимаете в черчении и обладаете смекалкой, пожалуй, да.
Например, спланируете проект простенькой квадратной или шестигранной беседки из бруса. Но если вы не заканчивали инженерно-технический ВУЗ, а хочется чего-нибудь эдакого (чтоб не дублировать шедевр соседей!), лучше заказать готовый проект.
Почему стоит заказать проект в нашей компании?
В компании ООО «АЛЬФА» работают специалисты, которые как раз заканчивали инженерно-технический. И учились там хорошо:)…
На фото ниже представлено множество готовых проектов беседок, которые можно заказать. Посмотрите внимательнее – среди них есть и ваша заветная мечта!
Источник: besedki.com
Как спроектировать беседку самостоятельно
Беседка представляет собой малую архитектурную форму, она является неотъемлемым элементом любого приусадебного участка и частью ландшафтного дизайна. Тем не менее, беседки могут представлять весьма грандиозные строения высокой сложности. Минимальный набор задач, которые должны выполнять беседки выглядит следующим образом:
Воплощения именно этих задач необходимо придерживаться при создании проекта беседки, какой бы маленькой и архитектурно несложной она ни была. Беседка – именно тот элемент ландшафтного дизайна, который бросается в глаза в первую очередь, поэтому проектирование беседки необходимо начинать с планирования. Первым делом, выйдите на участок, где предполагается строительство беседки, хорошенько осмотритесь, примите во внимание внешнее убранство сада, дома, забора, важна каждая мелочь. Вооружитесь рулеткой и измерьте участок, Вам необходимо определиться с максимальными размерами беседки и в дальнейшем проектировании стараться не выйти за пределы дозволенного.
Во время такого осмотра, Вам необходимо решить также ряд вопросов следующего характера:
Также не лишним будет зайти во всемирную сеть и посмотреть уже готовые варианты беседок. Возможно, Вам какой-то из вариантов придется по душе и Вы захотите повторить его у себя во дворе целиком и полностью или же внести небольшие правки. Предлагаю несколько вариантов просмотреть прямо сейчас:
Беседка
Беседка
Беседка
Беседка
После того, как решено такое огромное количество вопросов, самое время приступать к проектированию. Первый эскиз может быть черновым, на нем необходимо изобразить общий вид беседки. Возможно, во время процесса будут внесены какие-то дополнения. Советую эскиз, хоть даже черновой, также стараться рисовать более подробно с проставлением всех размеров.

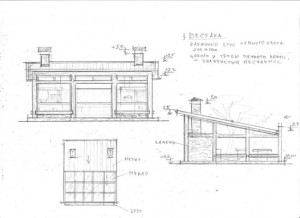

Эскиз беседки
Далее, необходимо браться за более точные рисунки, схемы. Для этого понадобится, помимо карандаша и линейки, бумага миллиметровка, так как на стандартных листах формата A4 далеко “не уедешь”. Кстати, можно воспользоваться программой для 3D моделирования, это будет намного проще для тех, кому не очень хорошо удается черчение и рисование.
Начнем проект с прорисовки общего вида беседки – фронтальной и профильной проекций. При этом необходимо проставлять точные размеры и отображать важные детали, если таковые имеются.
Фронтальная проекция
Теперь необходимо создать чертеж фундамента. Для беседок, как правило, это либо столбчатый, либо ленточный тип. Если беседка будет небольших размеров, а в качестве основного строительного материала не будут использоваться какие-то массивные материалы вроде камня, то вполне достаточно будет столбчатого фундамента.
Схема столбчатого фундамента
На следующих этапах необходимо отобразить стены, отметить расположение дверей, окон, крупных элементов внутри беседки (мангал, дымоход и прочее). Если планируется делать проводку, ее также нужно отобразить:
Чертеж каркаса пример 1
Чертеж каркаса пример 2
Также можно добавить в проект вид сверху:
Вид сверху с расстановкой мебели
Отдельное внимание требуется уделить проектированию крыши.
Крайне важно изначально создать схемы с подробным описанием способов крепления элементов. Укажите размеры и прорисуйте все узлы:
Схема узлов соединения
После того, как проект готов, можно легко рассчитать количество строительных материалов, которые потребуются для возведения беседки.

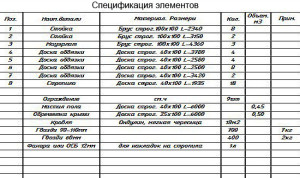

Спецификация элементов
ВАЖНО! Залогом долговечности беседки является качественный фундамент и тщательно обработанные строительный материал (если беседка из дерева – антисептики от вредителей, от горения и тд, если из металла – антикоррозийное средство).
Поставь лайк, это важно для наших авторов, подпишись на наш канал в Яндекс.Дзен и вступай в группу Вконтакте
Источник: liveposts.ru
Особенности проектирования беседки: составление чертежа с размерами
Самостоятельное строительство беседок для дачи, как и любое другое, начинается с идеи. Но чтобы в итоге получить желаемый результат хорошего качества, картинку из головы нужно в точности воплотить в реальности. А для этого понадобятся продуманный дизайн-проект и правильно составленные чертежи с размерами. Именно о принципах выбора и построения схем легких уличных сооружений мы и поговорим в данной статье.
Оптимальное проектирование чертежа по проекту дачной беседки
Проект нужен для того, чтобы распланировать расположение всех важных функциональных элементов: окон и дверей, ограждений, коммуникаций, предметов обстановки. Делается чертеж по нескольким основным принципам, которые очень схожи с самой технологией строительства.
Что включает подробный план и как спроектировать эскиз
Для начала можно найти фото беседок разных размеров и конфигураций с уже готовыми планировками. Взять любой подходящий вариант или на основе нескольких примеров схематично набросать свой. Как минимум, нужно точно знать, будет ли в беседке мангал и водопровод, какая крупная мебель там будет стоять и где на участке разместится вся конструкция. Это все должно включаться в предварительное проектирование.
Для визуализации проекта поможет 3D модель интерьера и экстерьера дачной беседки, так называемого эскиза, в которую можно вносить поправки по мере завершения расчетов. В сети есть несколько бесплатных и платных программ с понятным даже для новичка интерфейсом. Некоторые сервисы позволяют нарисовать и спроектировать дизайн прямо онлайн.
Следующий пункт — расчеты. Нужно замерить место под будущую конструкцию и постараться вписать в эти максимально возможные габариты весь желаемый функционал.
Далее подбирается и просчитывается фундамент, после каркас и крыша. К каждому из этих элементов нужно будет начертить свой схематичный и подробный план.
Всю информацию о проектах беседок с мангалом найдете тут.
Профильная (вид сбоку) и фронтальная (вид спереди) проекции беседки с обязательным указанием размеров понадобятся строителям для правильного соединения всех деталей конструкции.
А для чертежа шестигранной беседки этот пункт часто является необходимым, особенно если планируются как минимум две функциональные зоны — кухонная и столовая.
Чертеж фундамента может быть упрощенным, выполненным схематично. Для легких деревянных беседок подойдет свайное или столбчатое основание, но если в списке материалов присутствует кирпич или камень, лучше отдать предпочтение ленточному типу.
В данной статье можно увидеть фото красивых беседок с мангалом и барбекю.
Как выглядит беседка пристроенная к дому с мангалом, подробно указано в данной статье.
Сколько стоят гибкие окна для беседки, подробно рассказывается в данной статье здесь: https://2gazon.ru/postroiki/besedki/myagkie-okna.html
На схеме крыши обязательно указывают количество и толщину балок перекрытия и досок для обрешетки. Важно также не забыть обозначить углы наклона и детально прочертить места соединения со стеной или опорой.
От чего зависят размеры
Строительство и слишком маленькой, и слишком большой беседки в итоге окажется невыгодным. В первом случае — из-за недостатка комфорта, во втором — из-за лишних цифр в строительном бюджете.
Оптимальные параметры конструкции подбираются по нескольким критериям:
- место на участке;
- правила эргономики;
- функциональные зоны;
- мебель и ее количество;
- материал конструкции;
- финансовая планка.
Максимально допустимые размеры определяются расположением будущей беседки во дворе. Отдельное (не примыкающее к жилому дому) сооружение не рекомендуется строить ближе 3-5 метров к основному зданию. Часто количество свободного места является ключевым пунктом в выборе проекта.
Популярные схемы
На комфортное размещение одного человека требуется около 2 кв. метров. Значит, для стандартной семьи из родителей, двоих детей и, к примеру, бабушки, площадь беседки должна быть не менее 10 квадратов.
Если на шашлыки часто заглядывает компания из 6-8 друзей, то в павильоне меньше 16 кв.м им будет тесновато. По этому принципу можно рассчитать идеальные размеры, но при этом учитывать и конфигурацию сооружения.
Так, в длинной и узкой прямоугольной беседке даже большой площади будет менее удобно, чем в квадратной или шестиугольной. Хорошо зарекомендовали себя и угловые варианты в виде буквы «Г» с разделением функциональных зон по разные стороны.
Практическое назначение сооружения — еще одна основа, на которую опирается построение схемы беседок.
Просто место для обедов на свежем воздухе со столом и скамейками или полноценная летняя кухня, игровая, каминная, мастерская — функциональные возможности таких конструкций ограничиваются только временем года.
Понятно, что под мангал или гриль потребуется приплюсовать 3-4 квадратных метра к общей площади.
К примеру, летний кабинет, столовую, гостиную и рабочую зону для приготовления пищи совместит в себе мягкий уголок с диванами и столом-трансформером, который превращается из обеденного в кофейный или журнальный.
Также при создании проекта беседки с чертежами и размерами учитываются и стандартные габариты основных элементов обстановки. Стол на 4 человека в длину должен быть не меньше 1 метра, для семьи из 6 человек нежен стол со стороной 120 см. Ширина столешницы оптимально составляет не меньше 80 см.
Последний критерий — материал строительства. Стационарные деревянные конструкции можно возводить любой площади, а вот мобильные каркасные беседки из металла имеют ограничения, их лучше использовать как переносной навес.
Если место позволяет построить просторный комплекс для отдыха, но бюджет ограничен, можно отдать предпочтение комбинированной конструкции — беседке с открытой террасой.
Как построить печь для беседки из кирпича, можно подробно прочесть в данной статье.
Как выглядит простая беседка из бруса, подробно указано в статье .
Как выглядят беседки из металла и поликарбоната указано на фото в статье здесь: https://2gazon.ru/postroiki/besedki/iz-metalla-i-polikarbonata.html
Непосредственно под крышей устанавливают мангал, кухонную зону, пару кресел, мягкий обеденный уголок или барную стойку.
Материалы для конструкции
Традиционным решением для строительства места для отдыха в частном дворе считаются беседки из дерева. Они очень вариативны и по функционалу, и по дизайну, доступны по цене и при грамотном планировании легко возводятся самостоятельно. Такие беседки обычно массивные и просторные.
Еще один материал строительства представляет металлическая беседка. Она бывает двух типов:
- стационарная,
- съемная.
Первый вариант очень похож на деревянный аналог, только вместо брусьев используются кованые и сварные элементы из железа.
Второй вариант часто выполнен в облегченном формате и небольшого размера. Для создания такой конструкции понадобится чертеж беседки из профильной трубы.
Современные беседки из поликарбоната делаются на металлическом каркасе, дерево используется реже.
Это закрытый или полузакрытый тип конструкций. Листы поликарбоната используются также для остекления уже готовых павильонов или для оформления ограждений.
Видео
Качественное строительство в нужные сроки и по изначально задуманной стоимости требует опыта или как минимум тщательного изучения каждого аспекта данного мероприятия: от выбора планировки и подготовки площадки до создания проекта и технологии устройства крыши.
Чтобы правильно рассчитать размеры, составить чертежи и полностью построить беседку своими руками, мы предлагаем посмотреть специально подобранное видео.
Особенности чертежей беседок с барбекю или мангалом
Если в беседке планируется устроить элемент с живым огнем, крайне важно обеспечить пожарную и техническую безопасность. Так, конструкция летнего павильона с мангалом предполагает для него отдельный монолитный фундамент, чтобы правильно распределить нагрузку на основание.
И камин, и мангал всегда располагаются у стены, а вот легкий переносной гриль можно поставить и в центре. Рядом с местом приготовления пищи нужно оставить 2-3 кв.м свободного пространства.
У беседки с мангалом можно сделать опоры чуть длиннее, тем самым приподнять крышу. Это улучшит воздухообмен, особенно если в конструкции есть глухая стена.
С помощью грамотного чертежа даже новичок в строительстве сможет возвести качественную, красивую и функциональную беседку. Но и строительство самих чертежей требует умений, терпения и скрупулезного внимания к мелочам.
Возможно вам также будет интересно ознакомиться с проектами бань с беседкой под одной крышей.
Источник: 2gazon.ru
