В какой программе сделать план эвакуации

План эвакуации (ПЭ), знаки безопасности и указатели направления к выходу позволяют принять необходимые меры по эвакуации людей. Сегодня детально рассмотрим все составляющие ПЭ, а также поговорим о программном обеспечении для его разработки. ПЭ — это документ, в котором указаны эвакуационные пути и выходы, установлены правила поведения людей, а также порядок и последовательность действий обслуживающего персонала на объекте в результате ЧС.

С точки зрения закона

Обратимся к законодательно-правовой базе по пожарной безопасности. Правила противопожарного режима в Российской Федерации, утвержденные постановлением Правительства Российской Федерации от 25 апреля 2012 г. № 390, п. 7. гласят: «На объекте с массовым пребыванием людей (кроме жилых домов), а также на объекте с рабочими местами на этаже для 10 и более человек руководитель организации обеспечивает наличие планов эвакуации людей при пожаре» [1].

Федеральный закон № 123-ФЗ «Технический регламент о требованиях пожарной безопасности» [2] содержит статью 53 «Пути эвакуации людей при пожаре», в которой говорится: «Каждое здание или сооружение должно иметь объемно-планировочное решение и конструктивное исполнение эвакуационных путей, обеспечивающие безопасную эвакуацию людей при пожаре. При невозможности безопасной эвакуации людей должна быть обеспечена их защита посредством применения систем коллективной защиты». Данная статья также указывает, что для обеспечения безопасной эвакуации должно быть:

Visio План эвакуации

— установлено необходимое количество, размеры и соответствующее конструктивное исполнение эвакуационных путей и эвакуационных выходов;_
— обеспечено беспрепятственное движение людей по эвакуационным путям и через эвакуационные выходы;_
— организовано оповещение и управление движением людей по эвакуационным путям (в том числе с использованием световых указателей, звукового и речевого оповещения)._

Ежедневно и повсеместно мы сталкиваемся с планами эвакуации, висящими на стенах различных учреждений. ПЭ представляет собой схему, на которой обозначены все контуры помещения, коридоры и лестничные площадки, где различными условными знаками, например, стрелками показаны пути эвакуации и местонахождение пожарного оборудования (огнетушители, лом, ведро, лопата), а также указаны аварийные телефоны и средства первой медицинской помощи. Создание планов эвакуации регламентирует ГОСТ Р 12.2.143-2009 [3]. В пункте 6.2.3 указано, что планы эвакуации должны состоять из графической и текстовой частей.

Графическая часть ПЭ включает в себя этажную (секционную) планировку здания, где указаны:

— эвакуационные пути и выходы;
— лестницы, лестничные клетки и аварийные выходы, предназначенные для эвакуации людей;
— места размещения самого плана эвакуации;
— места размещения средств противопожарной защиты, спасательные и медицинские средства связи, обозначаемые знаками пожарной безопасности и символами ИМО.

В текстовой части должны быть изложены:

— способы оповещения о возникновении чрезвычайной ситуации (пожара, аварии);
— порядок и последовательность эвакуации людей;
— обязанности и действия людей, в том числе порядок вызова пожарных или аварийно-спасательных подразделений, экстренной медицинской помощи;
— порядок аварийной остановки оборудования, механизмов, отключения электропитания;
— порядок ручного (дублирующего) включения систем (установок) пожарной и противоаварийной автоматики.

Кроме того текстовая часть ПЭ должна содержать четкие инструкции о действиях в условиях чрезвычайной ситуации, например, при пожаре или аварии. Данная информация для наглядности должна быть дополнена знаками безопасности и символами.

ПО «План эвакуации»

Подобные программы предназначены для разработки схем эвакуации для объектов различного назначения. Они весьма удобны в применении, но, как и все программные продукты, имеют свои достоинства и недостатки. Популярностью, к примеру, пользуется ПО от Microsoft Visio, правда, безлимит этой программы обойдется отнюдь не дешево — 26059 руб., что явно можно отнести к минусам.

Хотелось бы более подробно остановиться на программе от компании СОФТ ГОЛД «План Эвакуации 10» https://mst.su/evacuation-plan/, безлимитная версия которой стоит 9000 руб. Это комплексное решение для создания эвакуационных схем любой сложности по ГОСТ Р 12.2.143-2009 с Изменением №1, которые полностью отвечают установленным стандартам и обеспечивают автоматизацию построения планов этажей, расстановку условных обозначений и путей эвакуации, а также добавление текстовой информации.

Для работы с ПО не обязательно иметь специальные навыки и глубокие знания. Программа обладает удобным, интуитивно понятным интерфейсом, так что в применении разобраться сможет и обычный пользователь. Поговорим об особенностях работы в программе. Все условные обозначения (знаки безопасности и символы), используемые на планах эвакуации соответствуют требованиям ГОСТ Р 12.4.026-2001 [4]. Они доступны из окна программы сразу после ее установки, так что нет необходимости загружать их дополнительно.

При создании ПЭ предусмотрено использование шаблонов файлов, которые содержат некоторые первоначальные параметры, такие как рамка плана, набор слоев, дополнительные листы. Также имеются заполненные текстовые таблицы, например, «Действия при пожаре», «Действия при аварии», информационные блоки «Утверждено», «Согласовано».

Инструмент «Видовой экран» служит для создания локальных планов эвакуации на основе общего плана этажа. Достаточно создать общий план этажа на листе «Model» и затем на дополнительных листах, используя инструмент «Видовой экран», указать видимость его определенных частей. Создание этажных планов осуществляется при помощи специальных объектов построения «Стена», «Дверь» и других инструментов. Эти объекты способны взаимодействовать друг с другом, объединяясь при пересечении. Таким образом, окна и двери встраиваются в стены, а пересечения на стыках стен достраиваются в автоматическом режиме.

Кстати, при вычерчивании планов этажей размеры указываются в метрах, что весьма удобно при наличии этажного плана, выданного в БТИ. Также предусмотрена возможность использования растрового изображения, полученного, к примеру, путем сканирования этажного плана для его дальнейшей обрисовки.

ПО «План Эвакуации 10» не является плагином и, следовательно, не требует дополнительных САПР приложений. Сохранение готовой схемы эвакуации происходит в совместимом с AutoCAD формате DXF. Экспорт в растровые форматы возможен с помощью BMP, JPG, GIF. Разумеется, в дистрибутив программы входит инструкция по выполнению схемы эвакуации, а также примеры выполнения. «План Эвакуации 10» внесен в Единый реестр российских программ для электронных вычислительных машин и баз данных: https://reestr.minsvyaz.ru/reestr/103320/

Следует помнить, что ПЭ печатается на основе фотолюминесцентных материалов. Фон для плана эвакуации необходимо сделать желтовато-белым или же просто белым. Все изображения и надписи на ПЭ должны быть черного цвета независимо от фона. По ГОСТ Р 12.4.026 высота шрифта должна быть не менее 5 мм.
Готовый план эвакуации утверждается руководителем организации, после чего его можно вывесить в соответствии с местом размещения, указанным на самом плане.

1. Постановление Правительства РФ от 25.04.2012 г. № 390 (ред. от 07.03.2019 г.) «О противопожарном режиме» (вместе с «Правилами противопожарного режима в Российской Федерации»).
2. Федеральный закон от 22.07.2008 г. № 123-ФЗ (ред. от 29.07.2017 г.) «Технический регламент о требованиях пожарной безопасности» (с изм. и доп., вступ. в силу с 31.07.2018 г.).
3. Национальный стандарт РФ ГОСТ Р 12.2.143-2009 «Система стандартов безопасности труда. Системы фотолюминесцентные эвакуационные. Требования и методы контроля» (утв. приказом Федерального агентства по техническому регулированию и метрологии от 23 июля 2009 г. № 260-ст) (с изменениями и дополнениями).
4. ГОСТ Р 12.4.026-2001. Государственный стандарт Российской Федерации. «Система стандартов безопасности труда. Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. Общие технические требования и характеристики. Методы испытаний» (принят и введен в действие Постановлением Госстандарта России от 19.09.2001 г. № 387-ст) (ред. от 23.07.2009 г.).

Источник: mst.su

План Эвакуации 14 — новая версия

•

Компания «Софт Голд» с радостью сообщает о выпуске 14-ой версии программы План Эвакуации. Приложение предназначено для создания эвакуационных схем любой сложности и их оформления в соответствии с ГОСТ Р 12.2.143-2009 с Изменением №1.

В программе автоматизировано построение планов этажей, расстановка условных обозначений и путей эвакуации, а также добавление текстовой информации. План Эвакуации является самостоятельным приложением и не требует установки дополнительных компонентов для создания плана эвакуации.

Основные улучшения новой версии:

• Полный перечень знаков безопасности в соответствии с ГОСТ 12.4.026 – 2015
• Новые и доработанные шаблоны построений
• Расширенный набор инструментов редактирования и новые режимы использования
• Новые функциональные возможности.

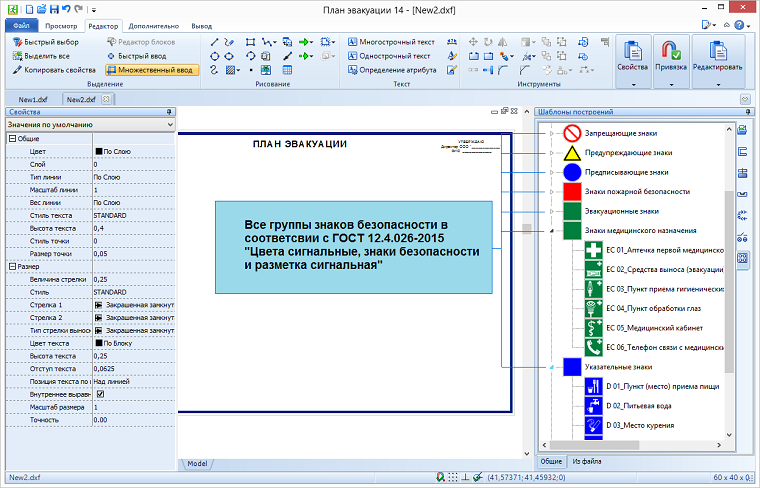

Знаки безопасности в соответствии с ГОСТ 12.4.026 – 2015

При оформлении плана эвакуации нет необходимости дополнительно загружать библиотеки с нужными знаками безопасности. Перечень знаков безопасности, соответствующий ГОСТ 12.4.026 – 2015, доступен сразу после установки программы.

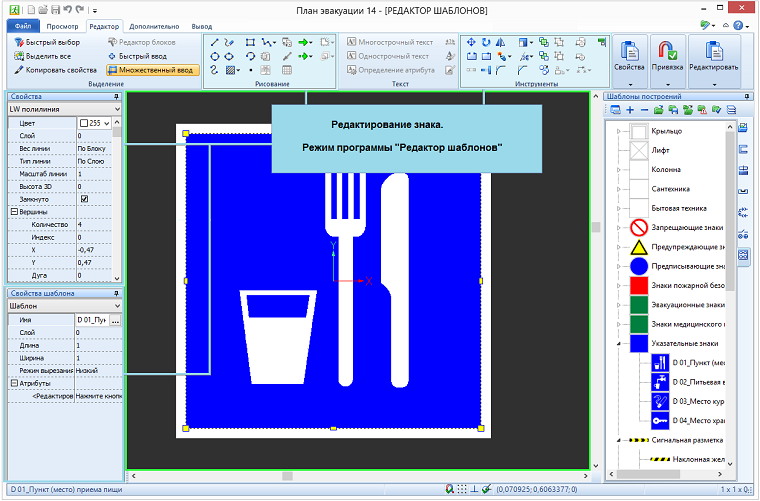

Пользователь может корректировать имеющиеся или создавать собственные знаки непосредственно в программе План Эвакуации, используя для этого специальный режим «Редактор шаблонов». В режиме «Редактор шаблонов» при редактировании знаков безопасности доступны все стандартные объекты (линия, окружность, штриховка и др.) и инструменты редактирования.

Шаблоны построений

Для вычерчивания плана этажа удобно использовать специальные объекты — шаблоны построений (Стена, Окно, Дверь и др.). Использование шаблонов при вычерчивании поэтажного плана значительно упрощает работу пользователя. В последней версии программы мы обновили шаблоны построений. Теперь наряду с другими в программе представлен улучшенный шаблон лестницы и новый шаблон балконного блока.

Инструменты редактирования

Правила составления плана эвакуации при пожаре

Моя сестра оформила ИП, арендовала небольшое здание под занятия йогой. Чтобы получить все необходимые разрешения, ей потребовался план пожарной эвакуации. Его можно сделать самостоятельно, а потом просто согласовать с начальником пожарной части города. Поскольку я имею определенные навыки, для разработки плана сестра обратилась ко мне. Я справилась с задачей, план утвердили.

Соответственно, мне есть чем поделиться с вами. Изучив данную статью, вы получите ответы на вопросы:

• Как должен выглядеть типовой план пожарной эвакуации?
• Как самостоятельно по всем правилам сделать план?
• Требования к составлению документа.
• Как чертить план своими руками?
• Какие программы можно использовать для рисования плана?

• Типовой план пожарной эвакуации
• Как чертить схему самостоятельно?
• Правила составления эвакуационного плана
• Требования к составлению плана

• Проверка эвакуационной схемы

Типовой план пожарной эвакуации

О наличии эвакуационного плана людей при пожаре должен позаботиться каждый предприниматель!

Его можно составить самостоятельно, можно использовать специальные программы. Есть возможность обратиться в специальные компании.

Даже если планируется обратиться к специалистам, самостоятельно придется все равно сделать и предоставить эскиз. В нем нужно наглядно отразить такие важные моменты, как:

• План здания.
• Средства и места связи.
• Количество огнетушителей и их расположение.

Самостоятельно или вместе со специалистами прописываются такие важные моменты, как номера городских аварийных служб и пути эвакуации, которым нужно следовать при возникновении пожара.

Как чертить схему самостоятельно?

Вариантов составления плана быстрой эвакуации при пожаре существует несколько. Выбор зависит от нужного количества экземпляров на одно помещение:

• В небольшом помещении, где вполне хватит одной схемы, план можно начертить на листе бумаги обычным фломастерами красного/зеленого и черного цвета.
• На достаточно крупных предприятиях, где нужно несколько схем, может быть использован цветной принтер.

Во втором случае основной крупный вариант составляется от руки. Остальные выполняются на ПК и потом распечатываются со всеми цветными обозначениями.

Бумага для разработки плана должна быть высокого качества и достаточно плотной.

Составление плана осуществляется так:

1. Подготовка схемы начинается с нанесения на бумагу чертежа схемы помещения/этажа.
2. Далее нужно обратиться к ответственному человеку, чтобы узнать, как по тому или иному конкретному помещению пролегают пути эвакуации. Самостоятельно определить это невозможно.
3. Установленные пути безопасного выхода прописываются яркими линиями.
4. Обозначаются стрелки, показывающие, куда и как нужно двигаться при пожаре. Они также должны быть яркого цвета.
5. На плане аккуратно выделяется место нахождения гидрантов, специального инвентаря, умывальников, огнетушителей и щитков.
6. В нижней части схемы прописываются номера аварийных городских служб. Каждый номер пишется в двух вариантах — для стационарного телефона и для мобильного.
7. Проставляются необходимые подписи.

Готовые схемы размещаются на самых видных участках с большой проходимостью. Листы обязательно прикрываются оргстеклом.

Правила составления эвакуационного плана

Существует несколько правил составления плана и организации эвакуации. Нужно учитывать такие важные моменты, как:

1. Надежность потенциальных путей эвакуации.
2. Площадь здания и его основные параметры.
3. Поведенческие особенности людей.
4. Сила и скорость перемещения людей, что зависит от количества человек в здании и от их возраста.
5. Наличие активных и пассивных современных систем пожарной безопасности.

План эвакуации — это не только схема здания. Сюда включены иные важные бумаги.

Среди дополнительных документов специалисты требуют наличие:

• Документ, где прописана подробная информация о правилах поведения при пожаре.
• Бумага с обозначенными путями и выходами, через которые есть возможность быстро покинуть здание.
• Инструкция, опираясь на которую, можно осуществлять контроль над последовательностью и общим порядком действий обычных и ответственных людей на объектах.

Данные документы позволяют значительно облегчить самостоятельное и максимально организованное движение людского потока на безопасную территорию.

Правильно составленный эвакуационный план должен находиться на видном, доступном для каждого человека месте.

Его должны видеть все без исключения люди, находящиеся в здании. Это правило и иные требования обязаны соответствовать ГОСТу Р 12.2.143-2002. Разработка плана и последующее размещение готового документа в здании регламентируется официальными правилами по обеспечению пожарной безопасности. Принимаются во внимание стандарты и нормативы иных специальных документов.

Требования к составлению плана

Согласно установленным правилам по обеспечению пожарной безопасности, схему по организации эвакуации требуется отрабатывать как минимум каждые 6 месяцев.

Прежде всего, план используется для проведения тренировок. Раз в полгода руководство должно проводить учения, обучая людей действовать по заранее разработанному пути.

Если предусмотрено нахождение людей в здании в ночное время, должно быть два варианта эвакуации – дневной и ночной.

Проверка эвакуационной схемы

Составление схемы и размещение ее на видном месте не является окончательным действием. Сотрудники пожарной безопасности время от времени проводят проверки.

Это необходимо по той причине, что в зданиях периодически проводятся перепланировки, а также принимаются новые законы. Сегодня к эвакуационным схемам предъявляются следующие требования:

1. Графическая часть схемы должна полностью отвечать всем поставленным нормам.
2. На чертеже должны отсутствовать элементы, отвлекающие от основной информации.
3. Главный путь эвакуации обозначается сплошными цветными стрелками цвета.
4. Обязательно помечаются запасные пути. Их отмечают пунктирными линиями.
5. Должна присутствовать информация относительно того, где размещаются телефоны, огнетушители, пожарные краны и места включения противопожарной автоматики. Эти вещи обозначаются специальными условными знаками.

В эвакуационных планах наряду с графикой присутствует текстовая информация. Прописывается имя исполнителя, его обязанности и то, как нужно действовать в сложной ситуации.

Это ответственный человек, который должен регулировать эвакуацию. К его основным обязанностям можно отнести:

1. Оповещение о возникшем пожаре.
2. Организация эвакуационного процесса.
3. Проверка, все ли ушли с территории опасности.
4. Проверка систем пожаротушения.
5. Тушение пожара с помощью подручных средств.
6. Эвакуация ценного имущества.

В нижней части схемы проставляются подписи лиц, составивших план. Также должны присутствовать подписи людей, что ознакомились с эвакуационным планом.

К эвакуационной схеме наряду с иными документами прилагается журнал отработки схемы спасения. План выхода из помещения нужно время от времени отрабатывать и вносить даты осуществления подобных операций.

Использование специальных программ

При наличии определенных навыков в процессе составления плана можно использовать специальные программы:

• Splan.
• AutoCAD.
• Photoshop.
• Специальная программа План эвакуации.

Это разные по сложности освоения и изучения программы. Есть такие варианты, которые можно освоить за один вечер, есть требующие обучения. Каждый пользователь может подобрать для себя оптимальный вариант.

После составления плана полученные навыки можно будет использовать при выполнении иных задач:

1. Составление графического перечня зданий.
2. Составление структурных схем.
3. Выполнение чертежей.
4. Рисование картинок.

Многие из современных программ настолько простые, что их можно охарактеризовать как линейка с карандашом в современной обработке.

Подводя итоги

1. О наличии плана эвакуации людей при пожаре должен позаботиться каждый предприниматель!
2. План эвакуации — это не только схема здания. Сюда включены иные важные бумаги.
3. Правильно составленный эвакуационный план должен находиться на видном месте.
4. К плану эвакуации наряду с иными документами прилагается журнал отработки схемы спасения.
5. Операцию по эвакуации нужно время от времени отрабатывать и вносить даты проведения в журнал.
