Чертежи прямоугольной беседки своими руками: основы проектировки

Любая строительная работа должна начинаться с планирования, и возведение садовой альтанки или беседки отнюдь не является исключением. Конечно, проще всего заказать проект прямоугольной беседки профессиональным инженерам, но при наличии определенных навыков строительных работ можно справиться с задачей и своими силами. Тем более что ничего особо сложного в конструкции нет, а это значит, что нам придется только точно выдержать размеры. Общая схема конструкции

Проектировка беседки

Определение размера

• Во-первых, строение должно помещаться на нашем участке, и при этом не мешать перемещению. В идеале, беседку нужно располагать на удалении от жилых и хозяйственных построек – такой подход обеспечит оптимальные условия для комфортного отдыха.

Вариант со стандартными размерами

• Во-вторых, внутри должно быть достаточно просторно. Если мы говорим о прямоугольных моделях, то они изначально планируются как навесы для довольно большого числа людей. Как минимум, вся ваша семья должна там размещаться с комфортом.
• В идеале ширина подобного сооружения должна составлять от 2,5 до 3,5 м, а длина — от 4,5 до 6 м. Сделаем меньше – будет тесно, а конструкция с большими габаритами будет смотреться громоздко.

Обратите внимание! Если планируется установка очага или барбекю, то в этом случае необходимо заложить в одном из торцов площадку примерно 2х3 м. Этот запас необходим для того, чтобы дым и жар от углей не мешали отдыху.

Выбранные размеры можно будет скорректировать в процессе построения подробного плана. Естественно, делать это нужно так, чтобы общие габариты не «вылезли» за пределы отведенной для сооружения площади на участке.

Когда с размерами определились, можно браться за линейку или за специальную компьютерную программу. В любом случае принципы, по которым мы будем вести построение, остаются неизменными.

• Проекты беседок
• Чертежи беседок для дачи с размерами
• Проекты беседок для дачи

Построение чертежа основания

Начинать проектировку нужно с построения схемы основания.

В качестве примера мы возьмем столбчатый фундамент из бетонных блоков 250х250 мм:

• На лист бумаги (желательно использовать миллиметровку – так новичку будет гораздо проще избежать ошибок) наносим контур строения в соответствии с выбранными размерами.
• На чертеж накладываем осевые лини, проходящие через середину длинной и короткой стороны.
• Ориентируясь на положение осевых линий, отмечаем места, в которых будет проводиться установка элементов фундамента

Устройство и внешний вид основания

• Опоры нужно размещать равномерно. К примеру, для варианта с шириной 3,4 и длиной 5 м оптимальным шагом между столбиками из бетона будет 1,4 м, как показано на схеме.

Обратите внимание! Исходя из того, чтоб мы будем монтировать опоры 250х250 мм, шаг между центрами их гнезд при монтаже нужно будет делать 1500-1550 мм.

• Далее нам необходимо выполнить чертеж обвязки. Используя предыдущую схему, а лучше – сделав ее копию, наносим на бумагу изображение брусьев. В качестве обвязки лучше всего использовать деревянный брус сечением 150х150 мм или доску 50х150 мм, что и нужно отразить на чертеже.
• Также необходимо схематически изобразить конструкцию узла примыкания стоек к основанию, включая крепежные элементы и гидроизоляционный слой из рубероида или водонепроницаемой мембраны.

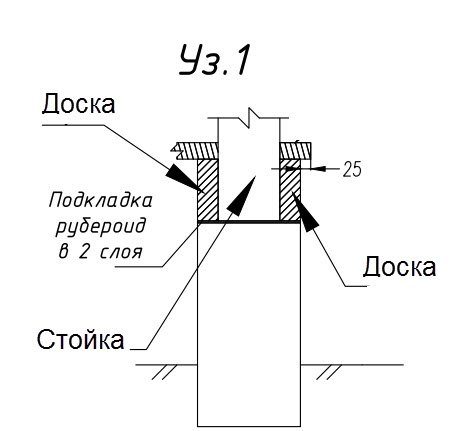

Узел крепления стойки

• В завершение отдельно вычерчиваем устройство пола. Как правило, в беседках данного типа достаточно одного слоя половой массивной доски, уложенной на лаги.

Отдельно следует рассмотреть ситуацию с установкой стационарной печи или мангала. Если масса этих устройств будет велика, то пол, сделанный по обычной технологии, может не выдержать. Именно поэтому под печь стоит залить отдельный фундамент, обозначив его на чертеже.

• Проект беседки с барбекю: чертежи с размерами
• Беседка 3х3 своими руками: чертежи и размеры
• Проекты беседок: чертежи и фото

Разработка деталей каркаса

Когда схема основания готова, можно переходить к построению каркаса. В большинстве случаев чертежи прямоугольной беседки строятся в нескольких проекциях (вид по длинной и вид по короткой стороне), что позволяет получить представление об общем виде готового сооружения.

Для начала, как и в случае с основанием, вычерчиваем общие контуры строения. Здесь необходимо правильно подобрать высоту.

Оптимальные параметры таковы:

• От нулевой отметки грунта до конька -4 – 4,5м.
• От уровня грунта до потолка – 2,8 – 3м.
• От пола до потолка -2,3-2,5м.
• Цоколь – до 0,5м.

Боковая проекция с отметкой высот

Отметив эти высоты на схеме, приступаем к изображению отдельных элементов:

• В первую очередь делаем чертеж стоек, следя за тем, чтобы их размещение совпадало с размещением опор фундамента.
• Затем соединяем стойки верхней обвязкой, при необходимости изображая потолочный настил.
• Между стойками наносим схематические изображения ограждений. Сами ограждения стоит построить на отдельном листе в большем масштабе.

Схема крепления стропил

• В верхней части схемы чертим стропила, соединенные с коньковым брусом. Для облегчения проектирования можно также изготовить рисунок, показывающий верхнюю проекцию размещения стропил – так нам будет легче ориентироваться при монтаже.

Совет! Как и в случае с узлом примыкания к фундаменту, место крепления стропила к верхней обвязке вычерчиваем отдельно.

• На завершающем этапе работы наносим на схему элементы отделки: ручки, лестницы, декоративные детали ит.д. Размещать их необходимо таким образом, чтобы они не снижали эксплуатационные качества самого сооружения.

Как мы отмечали выше, данная инструкция может быть реализована также и посредством компьютерных программ. Естественно, для их использования необходима практика, но зато в итоге помимо чертежа мы можем получить трехмерную модель будущей альтанки, и представить, как будет выглядеть ваш участок с этим новым строением.

Материалы и технологии

Из чего делаем

Выполняя построение чертежей своими руками, нужно постоянно иметь в виду, какие материалы для работы у нас есть в наличии. И именно, исходя из этого, и следует наносить на схему конкретные размеры.

К примеру, для построения описанной в примере беседки нам будут нужны:

• Бетонные опоры 250х250 мм высотой около 1 м.
• Стойки из бруса 150х150 мм высотой около 2,5м.
• Доски или брусья для обвязки (50х150 мм, длиной от 3,5 до 6 м).
• Балки потолочные (50х150 мм, длина – 3,5 — 5,5м).
• Стропила (40х120 мм).
• Коньковый брус (50х150 мм, 2000 мм длиной).
• Доски для настила (40х100 мм).

Номенклатура используемых пиломатериалов весьма обширна

Также нам понадобятся:

• Элементы ограждения (листы поликарбоната на каркасе, решетчатые деревянные щиты ит.д.).
• Доски для обрешетки и обшивки.
• Обсадные короба для оконных конструкций (если таковые предусмотрены проектом).
• Крепежные элементы.
• Кровельный материла.

Решающими факторами при выборе этих деталей являются ваши предпочтения, а также доступность и цена тех или иных материалов в вашем регионе.

• Чертежи беседок из дерева с размерами
• Беседки из металла своими руками: фото, чертежи и схемы
• Угловая беседка

Особенности процесса

Сам процесс монтажа беседки много времени не занимает.

Работы ведем в такой последовательности:

• Выполняем геодезическую съемку местности, определяя ее уклон и выбирая максимально ровный участок.
• Используя строительный нивелир и теодолит, выполняем разметку участка согласно построенному чертежу основания.

Совет! Этот этап лучше доверить профессионоалам.

• По разметке бурим отверстия для установки опор фундамента.

Работы ведутся по плану

• Заложив в каждое отверстие гравийную подушку, устанавливаем и бетонируем опоры.
• Если в качестве опор используются деревянные балки, то впоследствии их можно будет выровнять путем подрезки. А вот бетонные столбы для беседки нужно сразу устанавливать предельно ровно, контролируя соответствие величины шага заложенным в проекте показателям.
• На опоры укладываем слой рубероида для гидроизоляции. Поверх рубероида закрепляем вертикальные стойки, соединенные досками обвязки.

Обратите внимание! Конструкция узла соединения стоек с фундаментом может быть самой разной, так что стоит заранее изучить наиболее доступные инженерные решения.

• Соединяем с обвязкой лаги, на которые настилаем половую доску. Если используется доска из дорогого материала, то на время стройки можно заменить ее временным настилом.

Затем переходим к сборке верхней части:

• К стойкам крепим верхнюю обвязку.
• Ориентируясь на построенные схемы, вырезаем пазы для крепления стропил. Устанавливаем стропила и раскосы, соединяя их с коньком
• На стропилах закрепляем обрешетку под кровельный материал.

В принципе, на этом задачу построенного чертежа можно считать полностью выполненной.

Далее нам остается выполнить лишь косметическую отделку:

• Между стойками закрепляем детали ограждения.
• Там, где это предусмотрено проектом, устанавливаем остекление.
• Укладываем чистовой пол.
• Выполняем финишную обработку всех поверхностей — шлифовку, обеспыливание, обработку бактерицидными средствами.

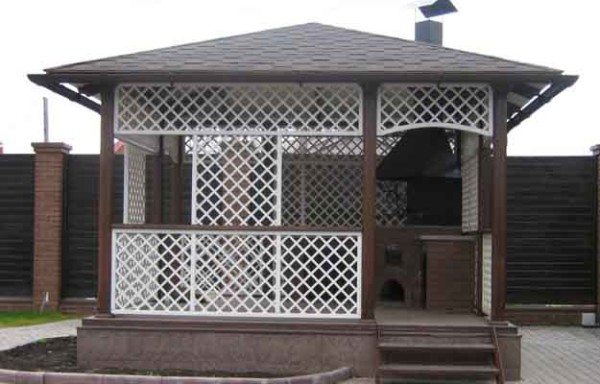

Фото готового сооружения

Как правило, последним штрихом является прикрепление входной лестницы и установка предметов интерьера, включая мангал.

Вывод

Достаточно подробные чертежи прямоугольных беседок можно найти в сети на нашем сайте. В то же время, самостоятельное построение схемы также вполне по силам любому, кто имеет хотя бы минимальное представление об инженерной графике.

Руководствуясь приведенными советами, а также просмотрев видео в этой статье, вы сможете освоить данную технологию, и изобразить вашу будущую беседку на бумаге или в программе для проектировки.
