В какой программе нарисовать кухонный гарнитур

Содержание

Никого не нужно убеждать в том, насколько предварительная визуализация кухни облегчает процесс ремонта и перепланировки. Но далеко не все уверенны в том, по плечу ли им самостоятельное создание картинки, на которой четко будут показаны все детали кухонного пространства. Впрочем, подобрав соответствующий инструментарий и воспользовавшись нижеприведенным планом действий, вы на собственном примере можете убедиться, что нарисовать эскиз кухни вполне способен даже тот, кто не обладает талантом художника.

Зачем рисовать эскиз – цели эскизирования ↑

Даже самый простенький карандашный набросок способен сохранить на бумаге внезапно пришедшую идею, которая далее развивается в полноценную концепцию. Что уж говорить об эскизном дизайн-проекте интерьера – с его помощью вы можете решить сразу несколько задач:

за счет рационального распределения пространства добиться функциональности помещения и комфорта для всех домочадцев и гостей;
определить оптимальное местоположение мебели, электрооборудования, санитарной и бытовой техники в соответствии с требованиями безопасности и эргономики;
уточнить размеры элементов рабочей и обеденной зоны, спроектировать кухонный гарнитур, разработать деталировку кухни для распила;
увидеть свои замыслы в 3D-формате, выбрать подходящую цветовую гамму и подобрать материалы, при необходимости их скорректировать;
продумать элементы декора в соответствии со стилем кухни и сопоставить его с оформлением всего дома или квартиры;
проконсультироваться со специалистом, составить план монтажа-демонтажа конструкций, согласовать ремонт с исполнителями, провести авторский надзор.

Как видите, желание увидеть на рисунке кухню во всей ее будущей красе далеко не праздно, а усилия на его создание многократно оправдываются экономией времени и денежных средств.

ПРОЕКТ КУХНИ ЗА 5 МИН. КОНСТРУКТОР КУХНИ ОНЛАЙН

Спроектировать кухню можно на компьютере и вручную

На чертежах и схемах виден каждый миллиметр пространства

Самостоятельный эскизный проект в пошаговых инструкциях ↑

Если в результате эскизирования вы хотите получить не только разработку общей концепции интерьера, но и подробный план кухни с мебелью и размерами, приготовьтесь к тому, что вам понадобится далеко не один рисунок. Помимо предварительного эскиза (он, кстати, также выполняется в нескольких вариантах), нужно создать развертки стен, план полового покрытия, размещения розеток и светильников.

Замер помещения ↑

Перед тем как нарисовать проект будущей кухни, необходимо тщательно замерить пространство. К этому этапу в комнате должен быть закончен ремонт под чистовую отделку: выровнены стены, сделана стяжка пола, убран строительный мусор. Это послужит залогом того, что вы получите свободный доступ ко всем углам помещения и к его коммуникациям и, соответственно, сделаете максимально точные измерения.

Вооружившись рулеткой, карандашом, ластиком и листом миллиметровой бумаги (можно заменить тетрадным листом формата A4), выясните все необходимые размеры и расстояния:

ширину, длину и высоту комнаты;
габариты оконных проемов, дверей или арок;
размеры имеющихся выступов и углублений.

Будьте внимательны – образмерить нужно все ключевые объекты: вентиляционный короб, бойлер, газовый котел, счетчики, подоконники, трубы инженерных коммуникаций, отопительный радиатор и т. д. Кроме их габаритов, вам нужны также расстояния от них до условных базовых линий, за которые обычно принимается пол и один из углов помещения.

Образец для замера кухни

Большие расстояния, такие как длины стен, рекомендуется измерять в трех точках:

1)внизу, практически у самого пола;

2)посредине – на уровне столешницы (800–850 мм);

3)вверху, на высоте человеческого роста.

Так вы убедитесь в том, что кривизна стен была исправлена, либо сможете своевременно выявить недостатки и учесть их, приняв наименьший размер в качестве правильного. Все полученные измерения зафиксируйте в таблице или на схематическом рисунке. Для точности в качестве единицы измерения примите миллиметры, а не сантиметры, и следите, чтобы все размеры были записаны только в них.

Эскиз кухонного пространства – вид сверху ↑

После замеров вам предстоит войти в роль чертежника. Чтобы точно отобразить реальные размеры на бумаге, важно выбрать оптимальный масштаб, так как слишком большой рисунок неудобен в работе, а маленький – не информативен. Для таких целей обычно в инженерно-строительных чертежах используется масштаб уменьшения 1:10 или 1:20, но лучше определиться самостоятельно, исходя из площади своей кухни.

Вид кухни сверху в масштабе

Благодаря масштабно-координатной разметке на миллиметровке нарисовать эскиз кухни карандашом достаточно просто, особенно если следовать простому алгоритму:

Сверяясь с размерами, перенесите на бумажный лист план кухни в виде сверху.
Обозначьте расположение окон, двери, всех выступающих объектов.
Отметьте, где находится водоотвод, вентиляционный люк, батарея отопления, придерживаясь размеров отступа от них до стены.

Находясь непосредственно на кухне, вы можете проверить, все ли объекты перенесли на план и при необходимости уточнить то либо иное расстояние.

Развертки стен – взгляд со стороны ↑

Чтобы рисунок интерьера кухни был максимально полезным, второй эскиз необходимо выполнить в виде стеновой развертки. Она представляет собой масштабное изображение поверхности стены, у которой вы планируете поставить кухонный гарнитур и/или обеденную группу. Развертка – это исключительно удобный инструмент для позиционирования полок, шкафов, тумбочек, а также бытовой техники, осветительных приборов и декора.

Профессиональная развертка стен кухни

Профессиональные дизайнеры делают развертки в специальных программах – Archicad или Revit, и работы их непосвященному кажутся весьма замысловатыми. Вам, как человеку, который не планирует связывать свое будущее с архитектурой и дизайном, а всего лишь желает грамотно спроектировать кухню своими руками, чертежи и схемы со сложными нюансами не нужны.

Как расставить мебель – методика эскизной планировки ↑

Итак, у вас на руках есть один или несколько эскизов, на которых изображена ваша кухня в нескольких ракурсах. Следующий шаг заключается в ее виртуальном комплектовании мебелью и техникой. Перед тем как нарисовать кухонный гарнитур своими руками, чертежи и схемы продублируйте на ксероксе – имея достаточное количество ксерокопий, вы избавите себя от необходимости повторять скрупулезную работу, если какой-либо из вариантов окажется неудачным.

Макет кухни из картона

Вначале поработайте с размещением крупногабаритных предметов мебели. Для этого возьмите копию плана сверху и наложите на нее заранее подготовленные макеты из картона. В их изготовлении вам помогут стандартные размеры кухонных модулей:

внутренняя глубина верхних шкафов – не более 300 мм;
внутренняя глубина нижних шкафов – не менее 460 мм;
ширина ящика под духовку и СВЧ – 600 мм;
ширина тумбы под мойку – 550 мм;
глубина столешницы – не менее 600 мм.

Не забудьте также про крупную бытовую технику. Если ее приобретение только планируется, геометрические параметры основных приборов найдите в любом интернет-магазине. При отсутствии ограничений по размерам, связанных с особенностями помещения, отдайте предпочтение моделям со стандартными характеристиками.

Компактно разместив на эскизе кухни макеты гарнитура и девайсов, вы точно определите с помощью линейки и обратного масштабирования, какого размера стол и стулья можно поставить без ущерба для комфорта, и останется ли свободное место, к примеру, для дивана или барной стойки. При желании можно даже изготовить макет человеческой фигуры и таким образом оценить степень удобства выбранной планировки.

Планировка кухни – вид сверху

Эскиз с размерами угловой кухни с барной стойкой

Правила распределения пространства ↑

Чтобы ничего не забыть при проектировании кухни, сразу разделите ее на зоны – рабочую, обеденную и зону хранения запасов и утвари. Габаритные предметы располагайте вдали от окна, чтобы они не препятствовали естественному освещению комнаты. Существует еще несколько рекомендаций, которые помогут вам правильно распорядиться пространством:

При выборе типа планировки учитывайте площадь и конфигурацию кухни: для маленьких кухонь рекомендуется линейное либо угловое расположение мебели, для средних – полуостровное или двухрядное, для больших – островное и П-образное.
Постарайтесь соблюсти эргономическое правило треугольника, согласно которому плиту, мойку и холодильник нужно устанавливать в вершинах условного треугольника со сторонами не более 2,5 м. Так хозяйка сможет работать, совершая минимальное количество лишних движений.
Макеты девайсов обязательно размещайте с учетом особенностей расположения инженерных коммуникаций – чем дальше будет стоять кухонная мойка от стояка либо варочная панель от газовой трубы, тем больше проблем вы создадите сами себе при их монтаже и эксплуатации.
Не делайте проходы меньшими 90–120 мм, иначе свободное передвижение по кухне будет затруднено, равно как открывание дверец и выдвигание ящиков шкафов.

Определившись с расположениемвсех кухонных элементов, надежно прикрепите их макеты к рисунку верхнего плана или просто обведите их тонко заточенным карандашом. Измерьте линейкой ключевые расстояния, умножьте их на значение масштаба и обозначьте размеры на бумаге – вот так вы в итоге создали своими руками схему кухни (чертежи и фото вы приложите к ней позже).

Проекты прямой и угловой кухни с размерами:

Проект прямой кухни

Планировка угловой кухни

Алгоритм конструирования кухонного гарнитура ↑

Раз уж вы занялись самостоятельным проектированием кухни, грех останавливаться на достигнутом и не попытаться сконструировать кухонный гарнитур. Поскольку наиболее распространенным вариантом планировки является угловая кухня, именно она приводится в качестве примера деталировки. Для работы вам понадобится чистая копия эскиза кухни в виде сверху и развертки соответствующей стены.

Построение схемы и чертежа кухонной мебели ↑

Чтобы начертить мебель, выполните ряд действий, попутно сверяясь с наглядными фото примерами:

Учитывая стандартную длину (3050 или 4200 мм) и глубину столешницы (600 или 800 мм), прорисуйте ее наружные контуры.

Пунктиром обозначьте линию нижних шкафов, для этого отступите по 50 мм (используйте масштаб) от стен и фасада, а также по 30 мм от счетчиков и труб.

Начертите мебель, привязанную размерами и конфигурацией к определенным местам кухни – угловой шкаф (его ширина должна составлять не менее 800 мм), варочную поверхность под вытяжкой, мойку рядом с канализацией и т. д.
Свободное место функционально распределите между шкафчиками с выдвижными ящиками либо распашными дверцами и стеллажами-карго.

На этом этапе «скелет» нижней части угловой кухни можно считать готовым. Далее на той же схеме карандашом контрастного цвета вам необходимо начертить план расположения навесных шкафов:

В углу изобразите трапециевидный шкафчик размером 600х600 мм. На расстоянии 300 мм от стен кухни проведите линию верхнего фасада.

Выделите шкафы с привязанными к стандартным размерами – шкаф с декоративными полками (300 мм), ящики под вытяжку и котел (согласно их габаритов).

Продумайте рациональное размещение навесной мебели на оставшемся незанятым пространстве.

Все полученные размеры перенесите на фронтальное изображение стены – так вы создадите эскиз гарнитура в виде сбоку. Полученных таким образом двух эскизов угловой кухни с размерами вполне достаточно для того, чтобы предъявить их специалисту по производству кухонных гарнитуров либо заняться деталировкой и изготовлением своей мебели самостоятельно.

Деталировка гарнитура под распил ↑

Для расчета размеров и количества всех элементов кухни пронумеруйте на эскизе все шкафы, объединив идентичные по форме и размерам модели в группы с одинаковыми номерами. После этого изучите порядок расчета одной из наиболее распространенных конфигураций шкафов. Например, для нижней кухонной тумбы с одной полкой посередине он выглядит так:

Габаритная высота вычисляется как разница между общей высотой нижнего яруса (по стандарту – 850 мм) и толщиной столешницы (38 мм). При таких размерах она составляет 812 мм.
Высоту боковых сторон можно найти, отняв от высоты нижних тумбочек длину опорных ножек (100 мм). Итого, высота стойки равняется 712 мм.
Ширина боковой стороны при глубине столешницы 600 мм по стандарту равна 500 мм, но при наличии за мебелью выступов, счетчиков, труб ее нужно уменьшить по их размеру.
Глубина дна шкафа равна стандартной ширине боковой стороны (500 мм), а его ширина рассчитывается как разница между шириной шкафа и двух толщин материала фасада (для ЛДСП она равна 16 мм).
Ширина верхних планок, служащих ребрами жесткости, составляет 80–100 мм, а длина их равна ширине дна.

Схема напольного шкафчика 300х500

Эскизы для расчета напольного углового шкафа и тумбы под встраиваемую духовку:

Таким образом, для изготовления напольного шкафа размером 300х500 понадобятся:

боковые стенки 500х712 – 2 дет.;
дно 500х268 – 1 дет.;
полка 500х268 – 1 дет.;
ребра жесткости 80х268 – 2 дет.

Следуя такой же логике, вы можете рассчитать все оставшиеся шкафчики кухонного гарнитура.

Эскизы и 3D макеты в компьютерной программе ↑

Чтобы существенно ускорить и облегчить работу, попробуйте нарисовать эскиз кухни онлайн с помощью соответствующей программы. Подобных продуктов существует достаточно много – SweetHome 3D, Pro100, ModernlineFurniture, Stolplit, KitchenDraw. Почти все они предназначены для непрофессионалов, поэтому вам не составит труда в них разобраться.

Объемная модель угловой кухни

Перед тем как спроектировать кухню на компьютере в одной из этих программ, вам необходимо ее скачать или зарегистрироваться на сайте разработчика, чтобы поработать в онлайн-версии. Открыв утилиту, нужно следовать пошаговым указаниям, которые выглядят примерно так:

Открыть раздел «Помещение» (он может называться по-другому) и указать реальные габариты своей кухни, при этом нужно учитыватьединицы измерения, принятые данным софтом.
В разделе «Двери и окна» и «Коммуникации» выбрать необходимые элементы и компьютерной мышкой перетащить их на изображение комнаты, попутно изменяя геометрические параметры.
Нажать иконку «Каталог» и подобрать варианты мебели, внося их габариты в соответствующие графы и поворачивая вокруг оси в нужном направлении.
Определить стиль, материал, фактуру и цвет фасадов, скорректировать направление открывания дверец.
Сохранить проект трехмерной модели, активировав иконку с диском или нажав горячие клавиши Ctrl+S.

Виртуальная проверка эргономики кухни

После этих манипуляций можно убедиться, насколько проще на компьютере нарисовать проект кухни своими руками – чертежи, размеры, фото программа создает сама. Таким образом, у вас появляется возможность практически мгновенно оценить реализуемость своих идей, предметно проконсультироваться по их поводу с профессионалом и почти бесплатно получить индивидуальную проработку кухонного интерьера.

Видео: пример разработки и реализации проекта кухни ↑

Замеры и проектирование кухни:

Корректировка реализованного проекта:

Источник: kuhnyamy.ru

В какой бесплатной программе можно нарисовать кухню?

Кухню можно нарисовать в программе ПРО100, пользоваться ею не сложно, самому можно и сделать кухню заказав по резку, кромку, фурнитуру. Или заказав все необходимое попросить кого-то собрать кухню!

автор вопроса выбрал этот ответ лучшим
комментировать
в избранное ссылка отблагодарить
Корне тОбол енски й [165K]
4 года назад

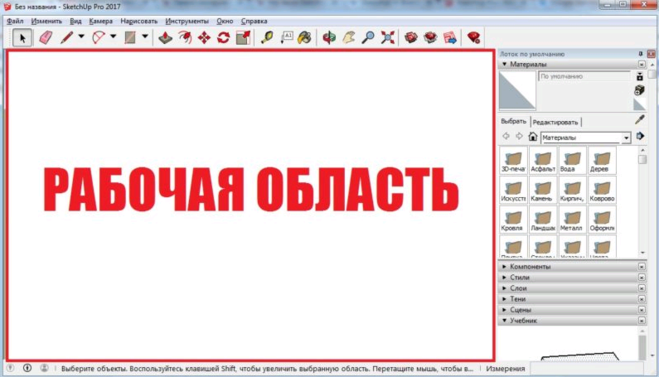

Очень удобная программа для 3Д-моделирования — SketchUp Pro 2017. Можно скачать и версию на русском языке, тогда отдельно русификатор скачивать не нужно. Интерфейс программы выглядит так:

Потребует программа не менее 512 мегабайт видео памяти.

комментировать
в избранное ссылка отблагодарить
88Sky Walke r88 [433K]
6 лет назад

Есть ресурс, который называется «Конструктор кухни онлайн». Вот на него ссылка.

Здесь вы найдете уже готовые проекты, которые вы можете подкорректировать. Или же сможете начать рисовать с нуля.

Кроме того, вы можете сохранять свои проекты и корректировать их спустя несколько дней.

Также доступна такая функция как пересылка ссылки и совместное проектирование.

Источник: www.bolshoyvopros.ru

Как можно нарисовать кухню и составить собственный дизайн проект

дизайн проект кухни

Многие из нас сегодня пытаются самостоятельно делать ремонт в собственной квартире и продумывать дизайн каждого помещения. У кого-то это получается, у кого-то нет. В данной статье расскажем о том, как правильно нарисовать кухню, сделать рабочий чертеж, который позволит наглядно увидеть все проблемы пространства, спланировать расположение мебели и техники. Если удастся удачно потренироваться на примере подобного проекта, можно потом эскиз новой кухни брать за основу и делать замеры уже других помещений.

Создание эскиза кухни

Основные этапы работы

Для того чтобы правильно составить проект кухни самостоятельно, необходимо взять за основу схему, состоящую из нескольких этапов:

Этап №1- запись правильных размеров.
Этап №2- выполнение планирования.
Этап №3 – выбор расположения кухонного гарнитура.
Этап №4 – расположение техники.

Делаем замеры

Перед началом работ вооружаемся белым листом бумаги и карандашом, берем в руки рулетку и идем промеривать стены и высоту потолка. Для того чтобы создать правильный проект кухни, необходимо довольно четко обозначить на листе все существующие границы: длину и ширину стен, высоту от пола до потолка. Далее отмечаем на эскизе места расположения окон и дверей, а также всех технических узлов (вентиляционного короба, канализационного слива).

Выполняем планирование интерьера

Планирование интерьера кухни

После того, как первая работа будет сделана, можно приступать к планированию интерьера кухни. Будет намного проще нарисовать эскиз, если знать, какой формы должен быть кухонный гарнитур, какого стиля, где будет располагаться варочная панель, а где стоять холодильник. Если нет в голове пока никакого проекта, планировка будущего интерьера кухни 3 кв.м. и более, начинается с размещения на эскизе рабочего треугольника. Важно, хотя бы схематично обозначить, расположение плиты, мойки и места, где потом будет происходить разделка продуктов.

Обратите внимание! Важно нарисовать рисунок, на котором три отмеченные зоны будут располагаться правильно: мойка, например, не должна быть далеко от канализационного слива, варочная панель – от газовой трубы и отверстия для вентиляции. Холодильник нельзя ставить рядом с батареей отопления и духовки.

Выбираем расположение кухонного гарнитура

После того как будут расставлены обозначенные предметы, можно продолжать планировать дизайн проект кухни и формировать будущий интерьер. Главная задача на данном этапе – выбрать правильное расположение кухонного гарнитура. Мебель можно расставлять в линию, выбирать угловой план расстановки, проектировать П-образный дизайн кухни. Специалисты, отвечая на вопрос, как сделать лучше, как нарисовать достоверный проект кухни, советуют отталкиваться от размеров помещения.

Отмечаем расположение бытовой техники

После проделанной работы рисунок наполняется уже наполовину. Далее можно смело приступать к проектированию окончательного мебельного оборудования. На данном этапе важно составить список всей бытовой техники и подумать, где, что будет стоять: холодильник, печь, духовка, стиральная и посудомоечная машина, микроволновка, телевизор. На данном этапе новички всегда совершают главные ошибки. Тот, кто хочет их предотвратить, должен прислушаться к мнению опытных дизайнеров. Они рекомендуют:

Располагать мойку и стиральную или посудомоечную машину как можно ближе к канализационному сливу и к водопроводным трубам.
Располагать печь или варочную панель с духовкой на расстоянии не более трех метров от газовой трубы.
Расстояние между основными точками рабочего треугольника (плиты-холодильника-мойки) не должно превышать 2 метров.
Определяясь с местонахождением холодильника, важно нельзя допускать его расположения рядом с батареей и с плитой. Нежелательно ставить его там, где есть контакт с прямыми лучами света.
Составляя план проект, продумывая интерьер кухни, расставляя технику, отмечайте на рисунке расположение розеток. Их отсутствие не позволит подключить прибора к электросети. Решить проблему, потом помогут удлинители, но провода под ногами в кухне – не очень практично.

Схема размещения розеток на кухне

Когда будет проделана вся работа, весь нижний ярус кухни уже должен быть готов полностью. Только после этого можно начинать трудиться над созданием верхнего яруса гарнитура. Глубина верхних ящиков должна быть меньше глубины нижних шкафов. Оптимальное решение – 30 см.

Рассказывая о том, как сделать интерьер гармоничным, специалисты рекомендуют начинать составлять верхний ярус с расположения вытяжки и сушки для мокрой посуды. Сушилку лучше расположить прямо под мойкой, а вытяжку – прямо под плитой. В качестве завершающего штриха на данном этапе должен стать выбор способа открывания дверок верхних шкафов (влево-вправо, вверх-вниз).

Читать также: Кухня в частном доме

Другие полезные рекомендации

Ну и последнее – определяемся с выбором цвета, фактуры и стиля будущей кухни. Здесь никаких ограничений не существует, но есть общие рекомендации, позволяющие создавать по-домашнему теплый интерьер.

Если окна помещения выходят на северную сторону, выбор палитры стоит делать в пользу теплых, светлых красок. И наоборот, если окна кухни выходят на южную сторону, стоит выбирать холодные краски. Посмотреть, какие варианты лучше всего при этом использовать, помогут уже готовые проекты нарисованной кухни. Фотоподборки есть и на нашем сайте, они наглядно демонстрируют, насколько просто сделать гармоничный интерьер.

Существуют дизайнерские приемы, позволяющие малогабаритное помещение заполнять воздухом, большие комнаты делать уютными, низкие потолки визуально приподнимать. Использовать их и оживлять нарисованный план помогают специальные программы онлайн систем. Поговорим и о них немного.

Эскиз кухни

Программы в помощь

Со специальными программами для создания дизайн-проектов, как правило, работают профессиональные дизайнеры. Есть среди них те, что может освоить простой обыватель.

Самая простая в использовании – программа «IKEA Home Planner». Ее можно скачать бесплатно в виртуальной сети, скачать и установить на любой компьютер. Используя ее, несложно составить план, расставить на нем мебель. Программа сама подскажет, куда, что лучше поставить. Есть у данного ресурса один значительный минус: в памяти заложены только стандартные модули гарнитуров, которые продаются в IKEA.
Значительно шире набор функций у программы «Pro100». Она помогает воссоздавать достаточно живую правдоподобную картинку с любыми, даже мелкими деталями интерьера. В памяти программы – широкий ассортимент мебели, богатый выбор цветов и материалов. Есть даже возможность использовать для оборудования кухни самые разные модные аксессуары. Но данная программа платная. Это необходимо учитывать.
Профессиональные дизайнеры пользуются программой «Color Style Studio», если постараться, то можно и ее освоить легко. Правда, на это потребуется какое-то время. Зато станет доступной масса вариантов исполнения мебели, материалов, аксессуаров. Цветовых решений – более 50000. Хорошая возможность составить идеальный план проект.

Читать также: Как выбрать гипсовые панели

Обобщение по теме

Любой ремонт – дело хлопотное, но если он выполнен своими руками, если весь интерьер подобран собственными силами, находиться в нем будет куда приятнее. Кухня – многофункциональное пространство, пользоваться им будет удобно, если заранее продумать все детали, все нюансы. Не нужно бояться экспериментировать, пробовать составлять свои дизайн проекты. О том, с чего начинать, и как что делать, как раз и было рассказано в данной статье.
