В какой программе начертить план эвакуации

Наверное, каждый предприниматель сталкивался с необходимостью сделать план эвакуации здания при пожаре. Он утверждается начальником пожарной части города.

Конечно, можно заказать изготовление такого плана специализированной фирме. Но вам всё равно придётся рисовать эскиз, план здания, места размещения телефонов и огнетушителей. А если пионеры напишут на нём три весёлых буквы, придётся повторно обращаться в эту фирму.

Эта задача вполне решается собственными силами. Достаточно один раз составить подробный план эвакуации своими руками. Затем в любое время можно будет сделать его копию или доработать немного в будущем.

Типовой план эвакуации людей при пожаре

План-схема эвакуации при пожаре обязательно должен присутствовать в любом общественном здании, независимо от того, каким профилем оно обладает. На плане указаны телефонные номера аварийных служб, а также пути, по которым можно покинуть помещение в случае возникновения пожара.

Как правильно сделать план эвакуации людей при пожаре

При составлении следует учитывать надежность используемых путей эвакуации, объемно-планировочные параметры здания, а также особенности поведения людей в момент пожароопасности. Обязательно принимайте во внимание то, с какой силой и скоростью будут двигаться людские потоки. Также необходимо помнить о наличии пассивных и активных и режиме эксплуатации здании, актуальном на данный момент. Организацию пожарной безопасности всегда следует начинать с изготовления как можно более подробного и чёткого плана.

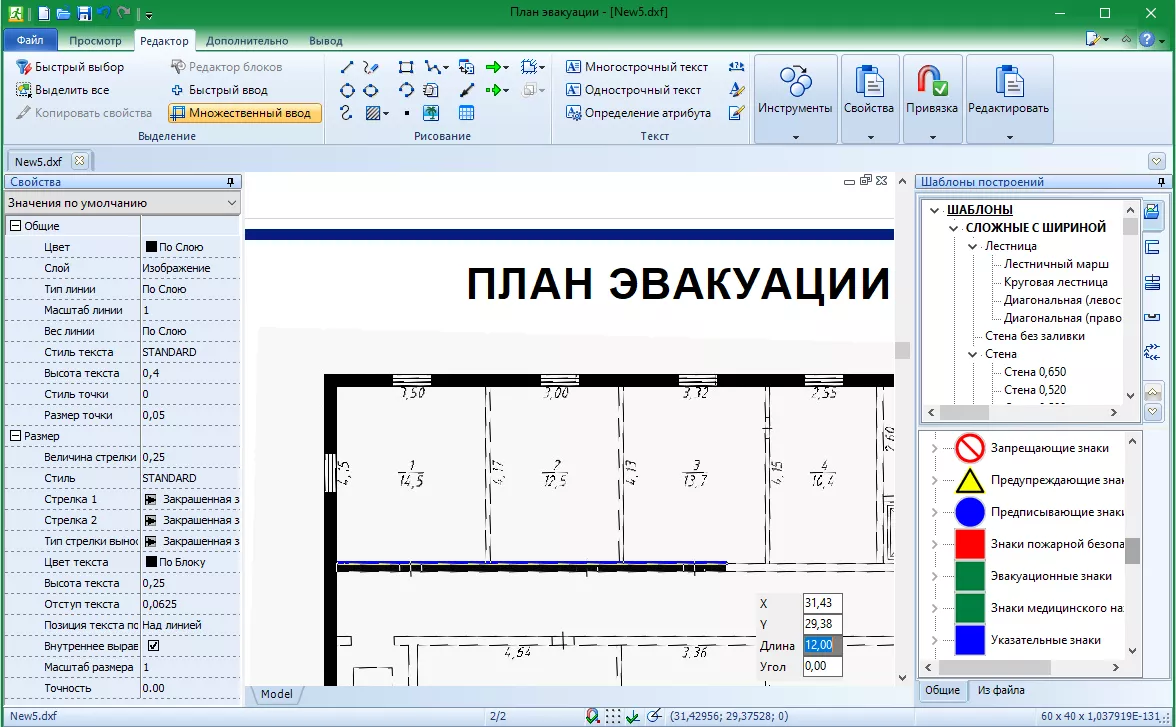

Часть 1. Создание плана этажа в программе «План эвакуации»

В план эвакуации включен документ, в котором содержится подробная информация и правилах поведения в случае возникновения пожара, а также указаны все возможные выходы и пути, позволяющие покинуть здание. Помимо этого, в нём должна присутствовать инструкция, благодаря которой можно контролировать последовательность и порядок действий людей на объекте. Этот схематический план позволяет существенно облегчить организованное и самостоятельное движение рабочего персонала в безопасную зону. План-схема эвакуации в общественных местах должна быть вывешена на видных местах таким образом, чтобы её видели все люди.

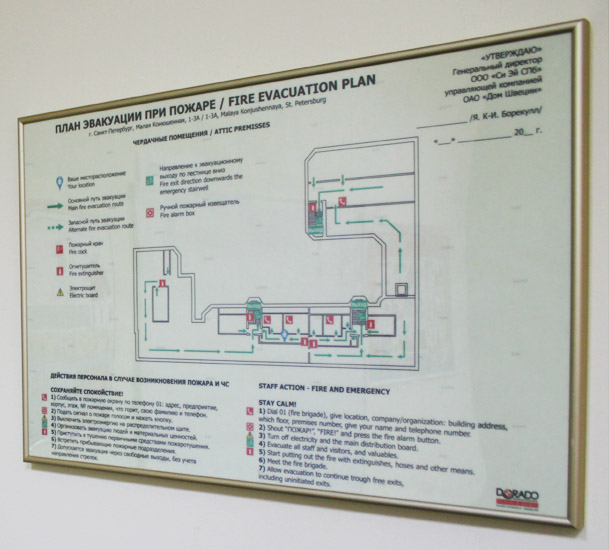

План эвакуации всегда должен висеть в здании на видном месте

Разработка плана эвакуации осуществляется в соответствии с нормами ГОСТ Р 12.2.143-2002. Необходимость изготовления планов эвакуации и их дальнейшего размещения в зданиях и учреждениях различного назначения регламентируется перечнем правил и стандартов пожарной безопасности, а также ряда других нормативных документов.

Как начертить своими руками план эвакуации

Способы изготовления планов эвакуации людей при пожаре зависят от необходимого количества готовых экземпляров чертежа. К примеру, в небольших организациях, где достаточно одного экземпляра, можно ограничиться простым листком бумаги и фломастерами чёрного и красного цветов. В больших учреждениях, где требуется сразу несколько копий документа, можно прибегнуть к помощи принтера и компьютера (принтер обязательно должен быть цветным, так как определенные части плана должны быть обозначены красным цветом).

Если вам необходимо изготовить один крупный экземпляр плана эвакуации для коридора и несколько небольших для кабинета, то первый можно изготовить от руки, а остальные – на компьютере. На этом видео можете посмотреть, как сделать большой фотолюминесцентный план эвакуации на цветном принтере.

При разработке плана следует пользоваться только плотной и качественной бумагой, независимо от того, какой способ изготовления выбран. Для многоэтажных зданий следует подготовить несколько чертежей, по одному на каждый этаж.

На каждый этаж должен быть сделан отдельный план эвакуации

Подготовка чертежа начинается с того, что на бумагу переносят схему этажа. Вам необходимо узнать, в каком из подразделений он хранится, после чего попросить предоставить вам его копию. Обратитесь к человеку, который ответственен за пожарную безопасность, и узнайте то, как они должны выглядеть. Самостоятельно определять эти пути нельзя, так как вы не можете в точности знать, какие них можно использовать, а какие – нет.

Пути эвакуации наносятся на план яркими, красными линиями. Обязательные стрелки, которые указывают, как и куда следует перемещаться при возникновении пожара, так же помечают красным цветом.

После этого на плане следует аккуратно выделить месторасположение пожарных гидрантов (огнетушителей, электрощитов, умывальников, стационарных телефонов, противопожарного инвентаря). Внизу плана эвакуации указываются телефонные номера аварийных служб (для стационарных и мобильных телефонов). В завершении на плане необходимо подставить все необходимые подписи и разместить листы на видных местах, тщательно прикрыв их оргстеклом.

Пример подробного и правильно составленного плана эвакуации первого этажа в здании

Источник: rt82.ru

Обновленный план пожарной эвакуации 2023. Инструкция по разработке

Безопасность сотрудников является приоритетом для любой организации. В случае возникновения пожара в здании, разработка плана эвакуации может спасти множество жизней. Однако, многие компании не уделяют должного внимания этому вопросу, и отсутствие грамотно разработанного плана эвакуации может привести к трагическим последствиям.

В этой статье мы рассмотрим пошаговую инструкцию эвакуации при пожаре, требования к плану эвакуации, кто должен заниматься его разработкой, а также что должен включать в себя план эвакуации при пожаре в 2023 году. Указания о разработке и размещении плана перечислены в Правилах противопожарного режима № 1479 и в ГОСТ 34428-2018 .

Виды планов эвакуации при пожаре в 2023

Существуют различные типы планов эвакуации:

• Общий (сводный) план эвакуации является общим планом всего здания или сооружения.
• Этажные планы эвакуации разрабатываются для каждого этажа в целом.
• Секционные планы эвакуации разрабатываются при наличии отдельных секций на этаже.
• Локальные планы эвакуации, или индивидуальные планы, разрабатываются для отдельных помещений или зон в здании.

Как разработать план эвакуации при пожаре

Шаг 1. Определение потенциальных опасностей в помещении

• Для этого можно использовать информацию о возможных источниках возгорания, которые могут находиться в помещении или на прилегающей территории. Например, это могут быть электроприборы, газовые баллоны, легковоспламеняющиеся жидкости и твердые вещества, а также другие опасные вещества.
• При разработке плана эвакуации при пожаре необходимо учитывать потенциальные препятствия на пути эвакуации. К таким препятствиям могут относиться закрытые двери, заблокированные проходы, мебель и другие предметы, которые могут затруднить или полностью перекрыть путь эвакуации. План эвакуации должен содержать информацию о том, как обойти препятствия и какие двери и окна можно использовать для выхода.

Определение мест возгорания позволит включить соответствующие инструкции эвакуации при пожаре, обеспечивающие быструю и безопасную эвакуацию всех присутствующих людей.

Шаг 2. Определение путей эвакуации

В требованиях к плану эвакуации сказано, что эвакуационные пути должны быть безопасными и обеспечивать быструю эвакуацию людей в случае пожара. Выходы являются эвакуационными, если они соответствуют определенным требованиям:

1. Из помещений первого, подвального или цокольного этажа можно выходить непосредственно, через коридор, вестибюль или лестничную клетку.
2. Из помещений любого другого этажа можно выходить:

• Непосредственно на лестничную клетку при условии, что это разрешено нормативными документами по пожарной безопасности.
• В коридор, ведущий на лестничную клетку
• В холл, фойе, имеющие выход непосредственно на лестничную клетку
• На эксплуатируемую кровлю или специально оборудованный участок кровли, который ведет на лестничную клетку

Шаг 3. Определение места сбора

Место сбора — это место, где люди собираются после эвакуации из здания или территории, чтобы обеспечить их безопасность и подсчитать количество эвакуированных. Место сбора должно быть определено согласно требованиям к плану эвакуации. Определение места должно учитывать такие факторы, как количество людей, находящихся в здании, удаленность от здания, безопасность и удобство доступа для спасательных служб.

Шаг 4. Разработка плана эвакуации. И з чего состоит план эвакуации?

Планы эвакуации включают графическую часть и пояснительные надписи, которые должны быть просты, актуальны и понятны.

Графическая часть. Требования

1. В графическую часть необходимо включить:

• Информацию о путях эвакуации, дверных проемах, лестницах, балконах и зонах безопасности
• Этажную (секционную) планировку объекта с обозначением номера этажа.
• Аварийные выходы

⚠️ План эвакуации при пожаре в 2023 году не должен содержать посторонних рисунков, надписей или другой информации, которая не относится к эвакуации людей или местам размещения средств противопожарной защиты, спасательных и медицинских средств, средств связи и др.

1. План эвакуации при пожаре по ГОСТу должен содержать привязку места размещения плана в здании. Такую привязку следует выполнить в виде круга синего цвета размером от 8 до 10 мм, с поясняющей надписью, если это возможно технически.
2. При составлении плана эвакуации, текст и изображения на нем (за исключением знаков безопасности и символов) должны быть выполнены черным цветом. Высота шрифта должна составлять не менее 3 мм.
3. Размеры планов эвакуации определяются в зависимости от их назначения, площади помещения и количества эвакуационных и аварийных выходов.

• Для этажных и секционных планов эвакуации рекомендуется выбирать размеры не менее 600 x 400 мм
• Для локальных планов эвакуации — не менее 400 x 300 мм .

Текстовая часть. Требования

Разработка плана эвакуации должна содержать текстовую часть. В ней необходимо учесть следующее:

• описать методы оповещения людей о возникновении чрезвычайной ситуации, например, пожара, теракта, аварии и т.д.;
• указать порядок и последовательность эвакуации людей из здания или сооружения, включая действия людей в процессе эвакуации, например, использование аварийных выходов, спуск по лестнице и т.д.;
• определить порядок вызова экстренных служб, например, пожарных, аварийно-спасательных подразделений, скорой медицинской помощи и т.д., а также указать, какие действия должны быть предприняты до прибытия этих служб.

Чтобы сделать процесс разработки еще более простым, мы предлагаем вам скачать полезные файлы, которые помогут составить идеальный план эвакуации. В них вы найдете образцы планов, инструкции по заполнению и многое другое.

Шаг 5. Обучение и тренировки

В соответствии с требованиями к плану эвакуации, все сотрудники, находящиеся на территории организации, должны быть обучены действиям при пожаре и прохождению эвакуации. Обучение проводится не менее одного раза в год и включает в себя ознакомление с инструкцией по эвакуации, проведение учебных эвакуационных тренировок и практических занятий по работе с противопожарным оборудованием.

Где размещать планы эвакуации?

Планы эвакуации размещаются на каждом этаже в хорошо видимых местах с освещенностью не менее 150 лк.

Согласно инструкции эвакуации при пожаре, размещение планов должно учитывать наиболее посещаемые места, где люди проводят время в вынужденном ожидании, а также где необходимы дополнительные указания. Для локальных планов эвакуации они размещаются непосредственно у выхода из помещения.

Кто должен разрабатывать план эвакуации?

План эвакуации должен быть разработан компетентными специалистами, ответственными за пожарную безопасность и охрану труда. Обычно это специализированные организации, занимающиеся разработкой проектной документации. Также возможна разработка плана эвакуации специалистами пожарной службы или другими организациями, имеющими соответствующую лицензию и опыт работы в данной области.

Итоги

В заключении можно отметить, что разработка плана эвакуации при пожаре — это важная задача, которую необходимо выполнять в соответствии с требованиями и инструкциями, чтобы обеспечить безопасность людей и сохранение имущества в чрезвычайной ситуации. План эвакуации должен быть разработан компетентными специалистами с учетом всех возможных рисков и особенностей здания. В статье мы разобрались, как составить план эвакуации, рассмотрели требования к плану эвакуаций и ответили на вопрос, кто должен разрабатывать план эвакуации.

Единый Всероссийский Институт обучает ответственных за пожарную безопасность на курсах повышения квалификации и профессиональной переподготовки. После обучения вы получите диплом с внесением в реестр

Источник: dzen.ru

План Эвакуации

Программа «План Эвакуации» — это комплексное решение для создания эвакуационных схем любой сложности по ГОСТ 34428-2018 . Обеспечивает автоматизацию построения планов этажей, расстановку условных обозначений и путей эвакуации, а также добавление текстовой информации. Знаки пожарной безопасности и символы, используемые на планах эвакуации, выполнены в соответствии требованиям ГОСТ Р 12.4.026-2015 и полностью представлены в программе.

План Эвакуации

Программа «План Эвакуации» — это комплексное решение для создания эвакуационных схем любой сложности по ГОСТ 34428-2018 . Обеспечивает автоматизацию построения планов этажей, расстановку условных обозначений и путей эвакуации, а также добавление текстовой информации. Знаки пожарной безопасности и символы, используемые на планах эвакуации, выполнены в соответствии требованиям ГОСТ Р 12.4.026-2015 и полностью представлены в программе.

План этажа: стены, окна, дверные проемы, лестницы и другие объекты.

Знаки пожарной безопасности: полный перечень знаков по ГОСТ Р 12.4.026-2015.

Пути эвакуации: удобное создание и редактирование.

Локальные планы: автоматизация создания локальных планов.

ГОСТ: оформление плана эвакуации в соответствии с ГОСТ Р 12.4.026-2015 и ГОСТ 34428-2018.

Примеры: пошаговая видео-инструкция, примеры и шаблоны.

Самостоятельное приложение: не требует сторонних САПР решений.

План Эвакуации внесен в Единый реестр российских программ для электронных вычислительных машин и баз данных.

Особенности программы:

• Знаки безопасности и символы, используемые на планах эвакуации доступны из окна программы сразу после ее установки и нет необходимости загружать их дополнительно. Все условные обозначения соответствуют требованиям ГОСТ Р 12.4.026-2015
• При создании планов эвакуации предусмотрено использование шаблонов файлов, которые содержат некоторые первоначальные параметры, такие как рамка плана, набор слоев, дополнительные листы и др.
• Наличие заполненных текстовых таблиц «Действия при пожаре» и «Действия при аварии», а также информационных блоков «Утверждено» и «Согласовано».
• Использование инструмента «Видовой экран» для создания локальных планов эвакуации на основе общего плана этажа. Достаточно создать общий план этажа на листе «Model» и затем на дополнительных листах инструментом «Видовой экран» указать видимость его определенных частей.
• Создание этажных планов при помощи специальных объектов построения «Стена», «Дверь» и др. Эти объекты способны взаимодействовать друг с другом, объединяясь при пересечении. Таким образом, окна и двери встраиваются в стены, а пересечения на стыках стен достраиваются в автоматическом режиме.
• При вычерчивании планов этажей размеры указываются в метрах, что удобно при наличии этажного плана, полученного в БТИ.
• Предусмотрена возможность использования растрового изображения, полученного, например, путем сканирования этажного плана, для его дальнейшей обрисовки.
• Программа не является плагином и, следовательно, не требует дополнительных САПР приложений.
• Сохранение готового плана эвакуации в совместимый с AutoCAD формат DXF.
• Экспорт в растровые форматы BMP, JPG, GIF и др.
• В дистрибутив программы входит инструкция по выполнению схемы эвакуации и примеры выполнения.

Графический редактор:

Программа «План Эвакуации» является векторным редактором и обладает всеми инструментами редактирования и рисования, присущим САПР программам. Она ориентирована на создание эвакуационных планов в соответствии требованиям ГОСТ Р 12.2.143-2009, однако не запрещает выполнять планы эвакуации с более лояльными требованиями, которые предъявляются Правилами пожарной безопасности в РФ. Программа обладает интуитивно понятным интерфейсом и удобным доступом к библиотеке условных обозначений, обеспечивает быстрое и легкое оформление плана эвакуации.

Отличительной особенностью ПО «План Эвакуации» является наличие специальных объектов для создания этажных планов и предоставление доступа ко всем знакам пожарной безопасности сразу после установки программы, а также возможность использования готовых текстовых таблиц и информационных блоков.

План этажа является неотъемлемой частью эвакуационной схемы, поэтому мы уделили большое внимание функционалу для автоматизации вычерчивания поэтажных планов. По этой причине были добавлены специальные элементы построения такие как «Стена», «Окно», «Дверь», «Лестница» и инструменты для работы с ними. Данные объекты обладают уникальной логикой работы, так, например, стены взаимодействуют друг с другом, объединяются и достраиваются в местах стыка, образуя тем самым замкнутый контур, а дверные и оконные проемы способны встраиваться в стены и принимать их толщину. Стоит отметить, что целостность стен при этом не нарушается и встроенные в них окна и двери можно перемещать в полости стены.

Как правило, создание эвакуационных планов выполняется на основе планов этажей, полученных в БТИ. Поэтому при построении стен и других элементов все размеры указываются в метрах. Кроме того, предусмотрена возможность использования растрового изображения в качестве подложки для его обрисовки средствами программы. Таким образом, можно использовать изображение, полученное путем сканирования этажного плана, задать ему необходимые размеры и выполнить схематично его обводку. И затем приступить к расстановке знаков пожарной безопасности.

Создание нового файла выполняется на основе шаблона. Это обеспечивает наличие рамки эвакуационного плана выбранного формата, добавление необходимого списка слоев, а также текстовых таблиц. Шаблоны разрабатывались с учетом требований ГОСТ Р 12.2.134-2009, согласно которому размеры фотолюминесцентных планов эвакуации должны быть 600х400мм либо 400х300мм. Также имеются шаблоны, позволяющие подготавливать планы эвакуации на листах форматов А2 и А3. Предусмотрено добавление пользовательских шаблонов.

Знаки пожарной безопасности и символы, используемые на планах эвакуации, представлены в программе в полном объеме. Они располагаются в панели «Шаблоны построений», дополнительное окно в котором обеспечивает удобный доступ к ним, а наличие цветографического обозначения напротив наименования каждого знака облегчает их поиск.

После создания этажного плана, оформления эвакуационной схемы сводится к заполнению сведений об организации, для которой разрабатывается план, размещению условных обозначений, таблиц с текстовой информацией и совмещению плана этажа с рамкой. Процесс разработки плана эвакуации подробно описан в пошаговой инструкции, которая поставляется вместе с программой и доступна после ее установки.

Сохранение

• Сохранение в векторные форматы, такие как DXF, SVG, PLT и др.

Разрабатываемый проект плана эвакуации хранится в формате DXF, что обеспечивает совместимость с другими CAD системами и позволяет выполнять его редактирование.

• Сохранение в растровые форматы, такие как BMP, GIF, TIFF, JPEG.

При экспорте в растровые форматы предусмотрена возможность выполнения всех требований, предъявляемых типографией для качественной печати плана эвакуации, в том числе на фотолюминесцентной бумаге. Основным критерием для получения изображения определенного формата и разрешения является параметр DPI, который влияет на размер изображения в электронном виде. В ПО «План Эвакуации» достаточно выставить заданное DPI, а размеры изображения, необходимые для качественной печати, будут вычислены автоматически.

Печать

В программе имеется удобная система печати, которая обеспечивает возможность предварительного просмотра и задание различных настроек печати. Кроме того, предусмотрена возможность мозаичной печати, когда изображение большого формата печатается на принтере меньшего формата путем разбиения чертежа на несколько листов для последующей склейки.
