Друзья, всем привет! В данной статье я хочу рассказать как у меня получилось переделать ELM`ку из bluetooth версии в подключение через USB. Так как надо привязать ключ карту, а программа FNR key Prog работает через USB (или если быть точнее, то через эмулированный COM-порт). Для этого мне понадобилась ELM`ка, которая точно коннектится с меганом через PyRen и переходник USBUART… Ну чтож — поехали!
Наткнулся опять на когда то заказанную с пол года назад ключ карту для Мегана и подумал, что надо бы ее уже привязать к машине. Листал алишку в поисках кабеля для FnrKeyProg, и нашел очень интересную фотку, на которой была нутрянка этого кейпрога и на плате красовалась надпись ELM327. Я подумал, а почему бы не попробовать сделать привязку через мою ELM? Сразу оговорюсь, что я долго подбирал именно ту ELM`ку, с которой заработала программа PyRen (штук 9 перебрал — точно). И заработала именно та, которую я заказал откуда то по ссылке на каком то форуме.
Установка программы программатора ключей FNR Key Prog 4-in-1 для автомобилей Renault/Nissan.
Еще немного погуглив, понял, что информации в интернете по этому поводу нету. Еще вычитал где то, что кабель FnrKeyProg у кого то работает с программой диагностики, а у кого то — нет. Ну чтож думаю: была не была.
Приступил к эксперименту. Можно было бы, конечно, воткнуть в ноут bluetooth адаптер (родной bt не работает), подключиться к elm`ки через него, но… что то в этот вечер так не сложилось, да и не хотелось.
В теории — bluetooth модуль должен работать отдельно, как бы транслируя com порт в радиоканал. Разобрал свою ELM`ку, немного погуглил схемы по названию модуля и немного расстроился — по первым же схемам сигналы на разъем диагностики выходили из самого bluetooth модуля (а мне нужны сигналы Rx и Tx, которые выходили бы из него). Потом взял тестер в руки, потыкал по запаянным контактом — и выяснил: модуль имеет такие сигналы, как земля, питание, и два контакта (которые, как я предположил — это Rx и Tx!).

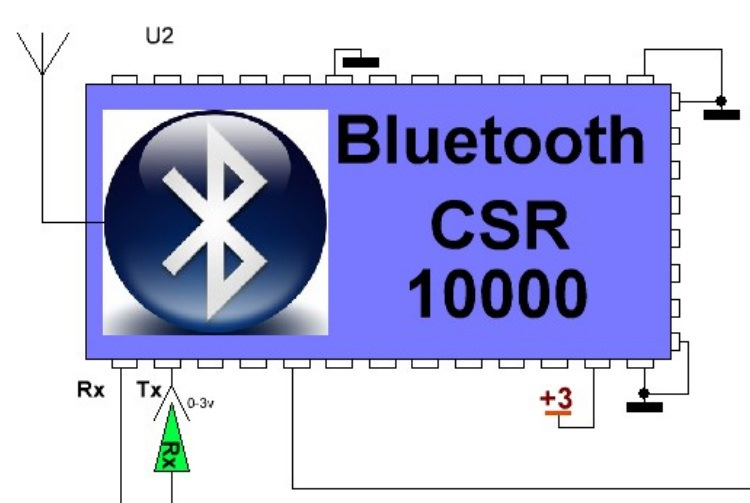

Нашел по первой же более — менее похожей картинки в интернете распиновку, понадеялся на удачу и решил припаять переходник USBUART. Ну чтож — греем паяльник!

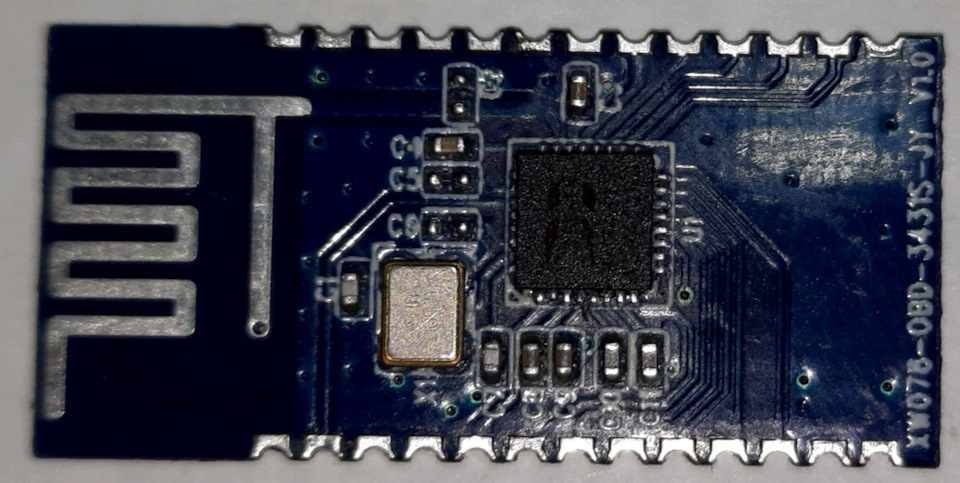

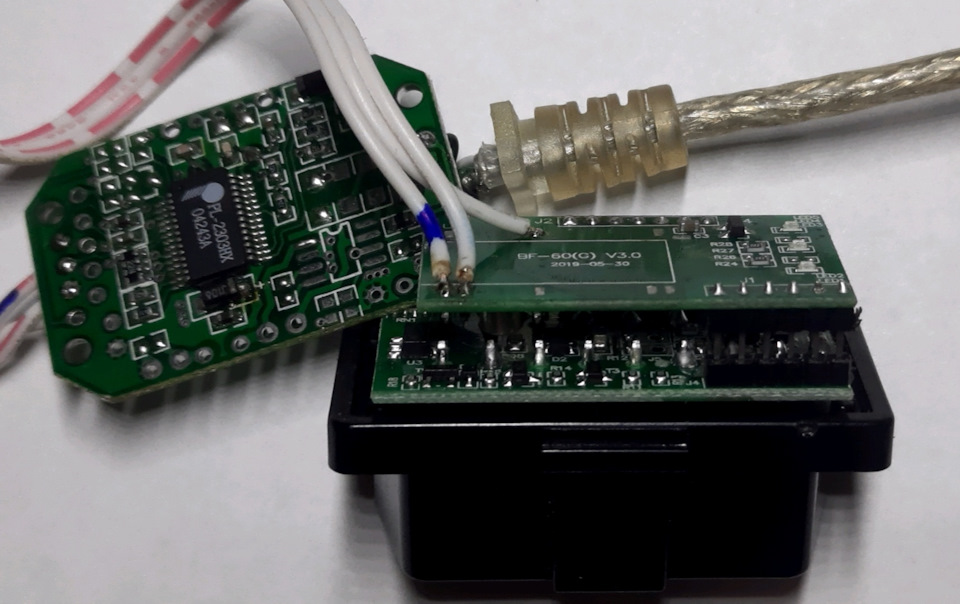

Выпаял из ELM`ки bluetooth модуль, и занялся поисками USBUART переходника. Попался дата кабель от старого телефона на чипе PL2303 — в путь. Стояли подтягивающие резисторы на линиях Rx и Tx — убрал. Припаять надо было три провода — это земля, и сигналы Rx и Tx. По сути — должен подойти практически любой подобный переходник, где есть Rx и Tx на выходе. Можно, я думаю взять хоть платку для прошивки arduino pro mini, или вообще использовать любую ардуинку с USB…
Побежал в машину, ииии… на экране ноута появилась информация о привязанных двух картах! Очень обрадовался, что все получилось без танцев с бубном и особенно то, что придумал все сам и все прокатило!
Немного фоток:
ВАЖНО: От переходника USBUART сигнал RX паяется на TX ELM`ки и наоборот… но если ошибиться, то ничего думаю страшного не должно случиться, просто не заработает…
ПО ИТОГУ: я себя избавил от лишних трат на приобретение кабеля FNR key Prog, и проверил свою теорию на практике, и все заработало, а это так приятно! Тем более что информации по этому вопросу я нигде не нашел.
Местные за привязку карты просили 2 т.р., кабель на али — 1.6 т.р… А я сделал все сам и без лишних затрат!
НЕМНОГО ИНФОРМАЦИИ:
Установка программы FNR key Prog (не моё):
Источник: www.drive2.ru
Fnr key prog 4 in 1
При покупке машины в комплекте мне достался всего один ключ и отсутствие второго ключа стояло острой проблемой, особенно после прочтения мной ужасных тем как бывает внезапно отказывают ключи. После того как я узнал стоимость оригинального ключа желание заказывать его у официалов пропало…
Но я нашел другой выход:
1. Заказал китайскую чип-карту на Алиэкспресс 970р
2. Заказал «FNR Key Prog 4-in-1 Key Prog for Nissan/Ford/Renault FNR Key Programmer» за 3200р там же на Алиэкспресс
3. И вот счастье уже близко, но не тут то было… Когда все посылки пришли, начались проблемы с софтом программатора, переустановил кучу виндовсов и после бессонных трех дней и ночей проблема была решена!
4. Про 22 метра удлинителя с балкона 7 этажа я рассказывать не буду 😉
5. Подключил ноут к авто и через две минуты китайский ключ был готов к работе))) Все кнопочки работают исправно, машинка запускается на ура.
6. Сделал дубликат ключа личинки замка за 800 руб.
7. Второй ключ полностью готов к работе, сделать подробное видео или фото не удалось, т.к. не был уверен в успехе.
P.S. В моей комплектации отсутствует функция свободные руки. Как с ней будет работать сказать не могу. Плюс через этот шнур можно как мне думается(соединение проходит) работать с программой ScanMaster-ELM ну это уже совсем другая история… ScanMaster-ELM у меня не работает с этим шнуром(хотя соединение есть).
Спасибо за внимание! Прошла туча времени, ключи до сих пор работают. Захожу сюда очень редко, скоро продам машину, спасибо за понимание)
Price tag: 4 970 ₽ Mileage: 68000 km
FakeHeader
Recommendations
Comments 55
Добрый день уважаемые участники форума
Во время транспортировки треснул диск с прогой для Fnr 4 key programmator
Прошу не равнодушных помочь ссылкой на архив
Заранее благодарен
а ты можешь помочь как установить программу с диска на ноутбук?А то я купил такую же приблуду но как ее установить не знаю.Я по китая-английски не понимаю
Без оригинального действующего ключа можно прописать на пустую болванку?
Думаю можно, но не уверен на 100%.
Доброго времени ! Подойдёт программатор для прошивки ключа Рено Меган 2 2008 года, заказать который хочу на Али
Зарание благодарен
Можете программу скинуть на почту?
Спасибо!
Доброго вечора! Потрібний ключ карта на Renault Megane 3. 2012 року на 4 кнопки.
А эта приблуда только для программирования ключей или можно диагностировать авто как клипом?
ScanMaster-ELM работает. Нужно двигатель завести просто. Где взять такой же брелок как у тебя？
долго карта шла?
На ниссан не прописывали ключи?
Нет не пробовал. Тока на своей машине. И давно уже продал програматор.
Пробовал им прошить ключ к мегану или сценику 2007—2008 года?
Не пробовал но должен подойти. Модель одна.
Дело в том, что с 2007 изменили систему пин кодов, и они зашифрованы
Ну на моей машине они тож не на блюдичке. Должен подойти. Дело в том что я его(програматор) не тестировал на куче машин. Купил на свой страх и риск, сделал себе еще пару ключей запасных и продал за ненадобностью. Но судя по памяти он шил все модели рено меган 2го поколения.
Если не прав поправьте.
Так я не имел такой программатор, вот и интересуюсь получалось ли прописать ключи на меган/cценик с 2007 европейской сборки
на espace 4 такое можно сделать?
ПРИВЕТСТВУЮ!Олег подскажи пожалуйста!Тоже приобрел себе такой же программатор и три китайских ключа.Установил ПО на ноутбуке, выбираю из списка свой рено сценик 2 , пытаюсь прописать ключ, идет сканирование ноута с авто, сам программатор мигает разными цветами, затем только два желтых индикатора(синяя пунктирная строчка сканирования на ноуте загружается и после этого у меня выдает ошибку(Runtime Error 380: Invalid Property Value).У тебя она выскакивала?Если да, то как ты ее победил?

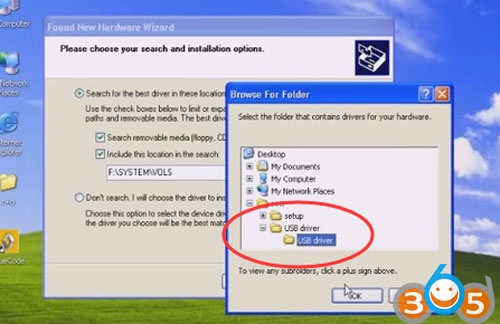

Here is an easy way to program a new key card for Renault Megane II using FNR Key Prog 4 in 1 USB driver -> USB driver file, then click next to begin install
Click finish when setup complete
Note: the USB driver setup wizard may pop out again, just install again
You should change the COM Port Number:
Right click “my computer” and open “Manage”-> “Device Manage”->”Ports (COM”advanced”, then change the COM Port Number to COM12
Part2: Program Renault Megane II key card
Run “TrueCode” application on the desktop

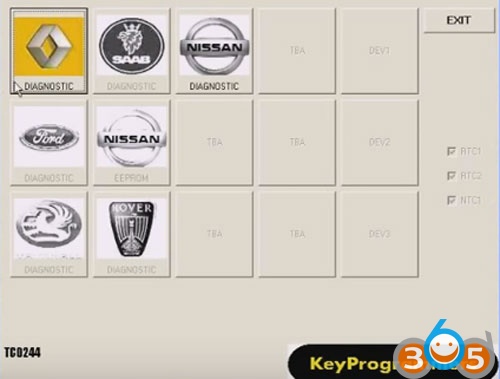

choose “Renault Diagnostic” section as picture show.

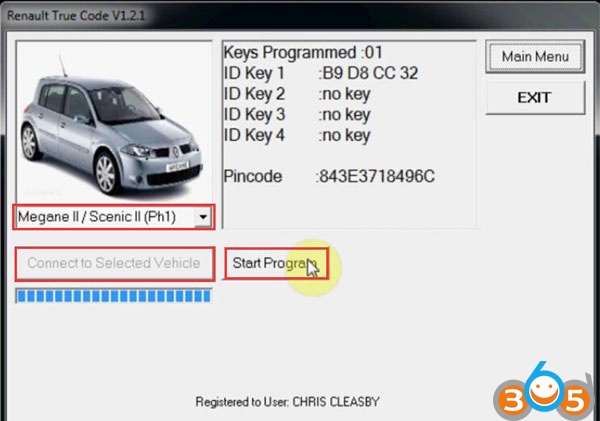

Select car model “Renault Megane II”, click “Connect to selected vehicle” then click “Start Program”.

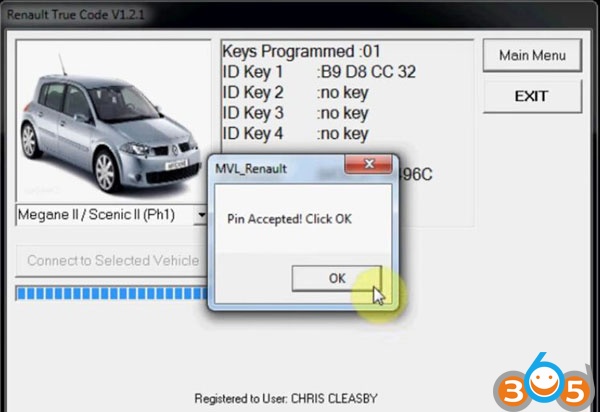

Place the first key into the reader. Click “OK” and wait. It will show “PIN accepted”, click “OK”.
Now it will show “Procedure Successful” that means FNR Key Prog 4-in-1 key programmer make Renault Megane II new key card OK!
This is for those looking for FNR Key Prog 4-in-1 software #128578; worth having
Q: Hi I installed the FNR software but says dongle not found when i start the prog could this be a driver issue dongle comes up as ( his compliant device and human interface device ?
A: Here is the software but it needs a dongle:
Q: Anybody can send valid link for FNR software ?
Q: Hi, as that, I go to you because I need help to install correctly FNR Key Prog 4-in-1, bought in china.
I have followed all the installation instructions correctly, and at the end of the installation program does not work properly, the icon TRUECODE.EXE does not work, whenever I try to open that application, jump an error window, more I put below the image of the error.
Buy a unit, and gave back it thinking it was faulty, I have now bought a new, and makes the same mistake.
in the video installation that brings the cd, where the installation, is displayed when installing the usb patch doongle (min 2:02 video), inside folder et199-hih, you can see the following files: Hid.dll, a .txt file, and other files win.reg, since on the installation cd that brings, the file Win.regIt does not come, and I’m afraid that that may be the error.
If you want I can hang the installation files so that you dig a look, and add the URL of the video.
Do you know what happen and how to solve? thank you.
A: The solution to your problem is to install Windows XP directly on C:
Probably you have it now installed on partition letter other then C
Have to setup the usb com port (com4) to com12
FNR Key Prog 4-in-1 User Manual:
FNR Key Prog 4-in-1 key programmer:
