Презентация на тему: » Вспомогательный алгоритмы Циклический алгоритм Пока.» — Транскрипт:
1 Вспомогательный алгоритмы Циклический алгоритм Пока
2 Решим задачу: Составьте программу рисования узора с использованием вспомогательного алгоритма. Начальное положение Робота отмечено символом.
3 Решение Использовать Робот алг нач закрасить; вниз; вправо; закрасить; вверх; вправо; закрасить вправо, вправо закрасить; вниз; вправо; закрасить; вверх; вправо; закрасить вправо … кон
4 Решение Использовать Робот алг нач фигура вправо, вправо фигура вправо, вправо ….. кон алг фигура нач закрасить; вниз; вправо; закрасить; вверх; вправо; закрасить кон
5 Определение Вспомогательный алгоритм — это такой алгоритм который можно использовать в других алгоритмах указав его имя.
6 Цикл с предусловием «Пока» Нц пока команда 1 команда 2 … кц условие Действие 1 Действие 2. Да Цикл «Пока» выполняет действия пока условие истинно
7 Цикл n раз Нц n раз команда 1 команда 2 … кц 6 раз Действие 1 Действие 2. Да Цикл «n раз» выполняет действия n раз
Циклический алгоритм Чертежник
8 Использовать Робот алг нач нц 3 раз Фигура вниз; влево; вниз; влево; вниз кц вверх; вверх; вверх; вверх; право; право; …. кон алг фигура нач закрасить; вниз; вправо; закрасить; вверх; вправо; закрасить кон Использовать Робот алг нач фигура нц пока справа свободно вправо; вправо; фигура; кц вниз; вниз; вниз; нц пока слева свободно влево кц. кон алг фигура нач закрасить; вниз; вправо;закрасить; вверх; вправо; закрасить кон
9 Использовать Робот алг нач нц 3 раз Фигура вниз; влево; вниз; влево; вниз кц вверх; вверх; вверх; вверх; право; право; …. кон алг фигура нач закрасить; вниз; вправо; закрасить; вверх; вправо; закрасить кон Использовать Робот алг нач фигура нц пока справа свободно вправо; вправо; фигура; кц кон алг фигура нач закрасить; вниз; вправо; закрасить; вверх; вправо; закрасить кон
10 Использовать Робот алг нач фигура нц 3 раз нц пока справа свободно вправо; вправо; фигура; кц вниз; вниз; вниз; нц пока слева свободно влево кц кон алг фигура нач закрасить; вниз; вправо;закрасить; вверх; вправо; закрасить кон
Источник: www.myshared.ru
Составьте программу рисования узора с использованием вспомогательного алгоритма. Начальное положение Робота отмечено символом ◊.http://licey.net/free/18-sistema_programmirovaniya_kumir/70-sistema_programmirovaniya_kumir/stages/3567-kr_14_vspomogatelnyi_algoritm.html(там рисунок ,вариант 1)
КОДИРОВАНИЕ ЧИСЕЛ.
Используя n бит, можно записывать двоичные коды чисел от 0 до 2n-1, всего 2n чисел.
1) Кодирование положительных чисел: Для записи положительных чисел в байте заданное число слева дополняют нулями до восьми цифр. Эти нули называют незначимыми.
Исполнитель Чертёжник. Среда КуМИР
Например: записать в байте число 1310 = 11012
Результат: 00001101
2) Кодирование отрицательных чисел: Наибольшее положительное число, которое можно записать в байт, — это 127, поэтому для записи отрицательных чисел используют числа с 128-го по 255-е. В этом случае, чтобы записать отрицательное число, к нему добавляют 256, и полученное число записывают в ячейку.
1.6.2. КОДИРОВАНИЕ ТЕКСТА.
Соответствие между набором букв и числами называется кодировкой символа. Как правило, код символа хранится в одном байте, поэтому коды символов могут принимать значение от 0 до 255. Такие кодировки называют однобайтными. Они позволяют использовать 256 символов. Таблица кодов символов называется ASCII (American StandardCodeforInformationInterchange- Американский стандартный код для обмена информацией) . Таблица ASCII-кодов состоит из двух частей:
Коды от 0 до 127 одинаковы для всех IBM-PC совместимых компьютеров и содержат:
# коды управляющих символов;
# коды цифр, арифметических операций, знаков препинания;
# некоторые специальные символы;
# коды больших и маленьких латинских букв.
Вторая часть таблицы (коды от 128 до 255) бывает различной в различных компьютерах. Она содержит:
# коды букв национального алфавита;
# коды некоторых математическихсимволов;
# коды символов псевдографики.
В настоящее время все большее распространение приобретает двухбайтная кодировка Unicode. В ней коды символов могут принимать значение от 0 до 65535.
1.6.3. КОДИРОВАНИЕ ЦВЕТОВОЙ ИНФОРМАЦИИ.
Одним байтом можно закодировать 256 различных цветов. Это достаточно для рисованных изображений типа мультфильмов, но не достаточно для полноцветных изображений живой природы. Если для кодирования цвета использовать 2 байта, можно закодировать уже 65536 цветов. А если 3 байта – 16,5 млн. различных цветов. Такой режим позволяет хранить, обрабатывать и передавать изображения, не уступающие по качеству наблюдаемым в живой природе.
Из курса физики известно, что любой цвет можно представить в виде комбинации трех основных цветов: красного, зеленого, синего (их называют цветовыми составляющими) . Если кодировать цвет точки с помощью 3 байтов, то первый байт выделяется красной составляющей, второй – зеленой, третий – синей. Чем больше значение байта цветовой составляющей, тем ярче этот цвет.
Белый цвет – у точки есть все цветовые составляющие, и они имеют полную яркость. Поэтому белый цвет кодируется так: 255 255 255. (11111111 11111111 11111111)
Черный цвет – отсутствие всех прочих цветов: 0 0 0. (00000000 00000000 00000000)
Серый цвет – промежуточный между черным и белым. В нем есть все цветовые составляющие, но они одинаковы и нейтрализуют друг друга.
Например: 100 100 100 или 150 150 150. (2-й вариант — ярче) .
Красный цвет – все составляющие, кроме красной, равны 0. Темно-красный: 128 0 0. Ярко-красный: 255 0 0.
Зеленый цвет – 0 255 0.
Синий цвет – 0 0 255.
1.6.4. КОДИРОВАНИЕ ГРАФИЧЕСКОЙ ИНФОРМАЦИИ.
Рисунок разбивают на точки. Чем больше будет точек, и чем мельче они будут, тем точнее будет передача рисунка. Затем, двигаясь по строкам слева направо начиная с верхнего левого угла, последовательно кодируют цвет каждой точки. Для черно-белой картинки достаточно 1 байта для точки, для цветной – до 3-х байт для одной точки.
Ответ оставил: Гость
Тебе надо нарисовать всё , что написано во 2 задании по отдельности , и обозначить стрелками, которые связаны между собой , а 3 я не уверен , но как я понял , там нужно нарисовать огромным шрифтом как но компе , например (ВЫПОЛНИТЬ ВХОД) (ОТДАТЬ ТЕТРАДЬ) и т.д
Источник: yznay.com
Мастер — класс «Формирование творческих способностей учащихся на уроках программирования »
Рассмотрим примеры решения творческих заданий с помощью исполнителя «Чертежник». Задания можно выполнить самостоятельно, либо загрузить файл с решением задания и открыть его в системе КуМир. Для просмотра изображения в увеличенном виде необходимо кликнуть по нему левой клавишей мыши.
1. Нарисуй слона
Используя команду сместиться в точку (x,y), написать программу для рисования слона. Не забудьте опустить перо Чертежника с помощью команды опустить перо
Файл с вариантом решения скачать >>
2. Пальма: рисуем цветное изображение
Используя команду сместиться в точку (x,y) и установить цвет ( лит S ) , написать программу для рисования острова с пальмой. Не забудьте опустить перо Чертежника с помощью команды опустить перо
Файл с исходным изображением для определения координат скачать >>
Файл с вариантом решения скачать >>
3. Схема соединения
Используя команду сместиться в точку (x,y), сместиться на вектор (dx,dy) и надпись ( вещ ширина, лит текст) , написать программу для рисования схемы соединения резисторов. Для рисования резистора (прямоугольника) используйте вспомогательный алгоритм. Не забудьте опустить перо Чертежника с помощью команды опустить перо
Файл с вариантом решения (с использованием вспомогательного алгоритма) скачать >>

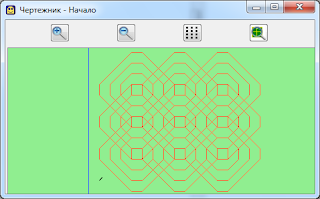

4. Рисуем орнамент (дополнительно, выполняется по желанию)
Используя вспомогательные алгоритмы, написать программу для рисования орнамента. Весь орнамент состоит из отдельных фрагментов, которые объединяются в ряды, которые в дальнейшем и образуют орнамент. Рекомендуется загрузить соответствующий файл с решением, открыть его в КуМире и ознакомиться с алгоритмом решения задачи.
Файл с вариантом решения скачать >>
Файл с вариантом решения скачать >>
