Нада написать прогу под C8051F350.
Полез в инет, скачал Silicon Laboratories IDE.
Насколько понял — похожая штука на АВР студио.
Написал код, нажал откомпилить — выдало ерор, типо незнает где фейл
C:SiLabsMCUIDEfilesC51BINa51.exe

Кто кодил, или у кого есть рабочая SiLabs IDE, поделитесь плиз.

Почётный гражданин KAZUS.RU
Регистрация: 13.05.2006
Адрес: Москва
Сообщений: 3,559
Сказал спасибо: 76
Сказали Спасибо 326 раз(а) в 230 сообщении(ях)

ИМХО KEIL.com лучший для всех 8051 и симулятор великолепный.

__________________
Обучалка AVR PIC ARM начинающим программирование курс самоучитель шаг за шагом с нуля, CVAVR, PROTEUS, MPLAB, WinAVR, IAR, KEIL электроника — http://proavr.narod.ru

Вид на жительство
Регистрация: 11.12.2006
Сообщений: 317
Сказал спасибо: 0
Сказали Спасибо 12 раз(а) в 11 сообщении(ях)

Угу, скачал, поставил, крякнул
Веща действительно очень мощная, но нада разобраться.

И к стати, энтот файл компилятора входит в установочные файлы. Тоесть можно просто скопировать его месте с папкой BIN и будет работать SiLabs IDE.

Silabs 8051.asm

Вид на жительство
Регистрация: 11.12.2006
Сообщений: 317
Сказал спасибо: 0
Сказали Спасибо 12 раз(а) в 11 сообщении(ях)

Ну и тупая эта штука, Keil.
3 дня мучусь ничего не могу нормально написать.
Если взять для сравнения AVR studio, то AVR studio че-то как истрибитель МИГ29, а Keil — как лопата саперная в которой 3 ручки. И то и то пригодно для военный дел.

Меня уже начало бесить работать за данной оболочкой.
Кто еже знает нормальные эмуляторы?

Ибо SiLabs IDE тоже тупая штука.
Как минимум то, что ей нада проц для эмуляции (боард), и подключению к порут ТОЛЬКО через ЮСБ, или компорт. а я сделал проще, через FlashBlaster (LPT порт).

Бесит такое отношение. Делают классные по переферии проци, зато на память . денег жалко (я про флеш) и кодит нечем.

Чем его нормально кодить то.
аааааааааааааааааааааааааааааааа.
Плющит меня. ААА!

Или дайте доку на keil uVision плиз

Источник: kazus.ru

Silabs что это за программа

• Автоматическая установка драйверов и программного обеспечения от производителей устройств
• Все файлы проверены антивирусом Kaspersky
• Поиск драйверов для оборудования по коду устройства
• Прямые ссылки на файлы
• Скорость скачивания — до 100 Мбит/сек
• Скачивание драйверов — бесплатно и без регистрации

Simplicity Studio: обзор программных компонентов для микроконтроллеров Silicon Labs (SiLabs)

Перед установкой драйвера распакуйте скачанный файл на своем ПК

Для автоматической установки драйвера найдите и запустите файл Setup.exe или Install.exe.

Для ручной установки драйвера небходимо указать путь к папке с драйвером.

Источник: driverslab.ru

Рубрика «SiLabs»

Микроконтроллеры семейства EFM8 Bee с каждым днем становятся всё популярнее и уже накопился список частых вопросов, на которые приходится регулярно отвечать. Решил разместить их здесь, чтобы люди, которые стесняются задавать вопросы инженерам компании «ЭФО», могли найти ответы через поисковик.

Для читателей, кто не знаком с микроконтроллерами EFM8 Bee, вкратце изложу основные особенности этих кристаллов, ответив тем на уже наверняка возникший вопрос: Чем особенны микроконтроллеры EFM8 Bee?
Читать полностью »

Как полюбить mbed, а потом дважды облажаться

Эта статья заканчивает цикл публикаций о разработке измерительного устройства в онлайн IDE mbed от компании ARM.

Собственно, рассказ о разработке софта для микроконтроллеров и об использованных аппаратных блоках уже завершен, целых пять статей получилось. Но я люблю цельные истории, поэтому расскажу и о том, как при попытке заключить разработанную систему в корпус всё было испорчено. Дважды.

• [Часть 1] Обзор использованных программных и аппаратных решений.
• [Часть 2] Начало работы с графическим контроллером FT800. Использование готовых mbed-библиотек для периферийных устройств.
• [Часть 3] Подключение датчика HYT-271. Создание и публикация в mbed собственной библиотеки для периферийных устройств.
• [Часть 4] Разработка приложения: Структура программы, работа с сенсорным экраном.
• [Часть 5] Разработка приложения: Вывод изображений на дисплей, проблемы русификации.

Как перестать бояться и полюбить mbed [Часть 5]

Продолжаем серию публикаций, посвященных использованию среды ARM mbed для создания прототипа измерительного устройства.

Сегодня я наконец-то заканчиваю описание программной части — остались вопросы связанные с выводом на TFT-дисплей изображений и кириллицы. Сделаем всё красиво.

Как перестать бояться и полюбить mbed [Часть 4]

Продолжаем серию публикаций, посвященных использованию среды ARM mbed для создания прототипа измерительного устройства. Сегодня говорим об основах работы с сенсорным вводом.

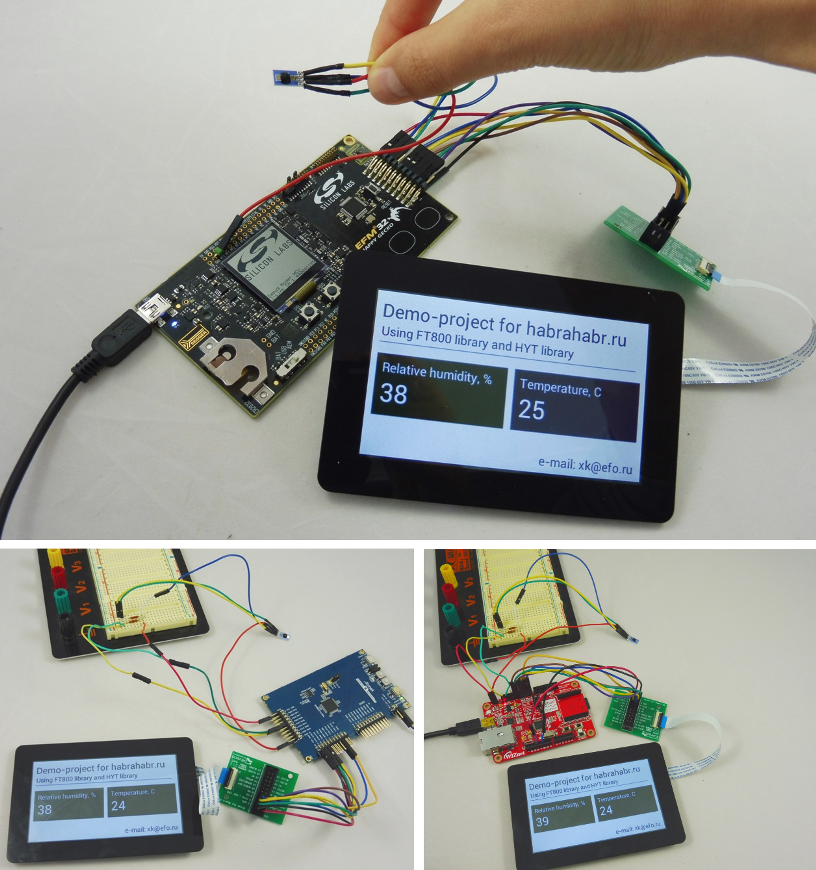

Как перестать бояться и полюбить mbed [Часть 3]

Продолжаем серию публикаций, посвященных использованию среды ARM mbed для создания прототипа измерительного устройства.

Напомню, что речь идет о разработке устройства с сенсорным экраном, которое служит для высокоскоростного измерения температуры и относительной влажности. Самое интересное в этой истории — подход к созданию встроенного ПО. Для написания программы используется онлайн IDE mbed, позволяющая создавать железонезависимый код, который одинаково работает на отладочных платах от SiLabs, Atmel, Wiznet, STM32, NXP и других производителей.

Сегодня подключаем датчик.

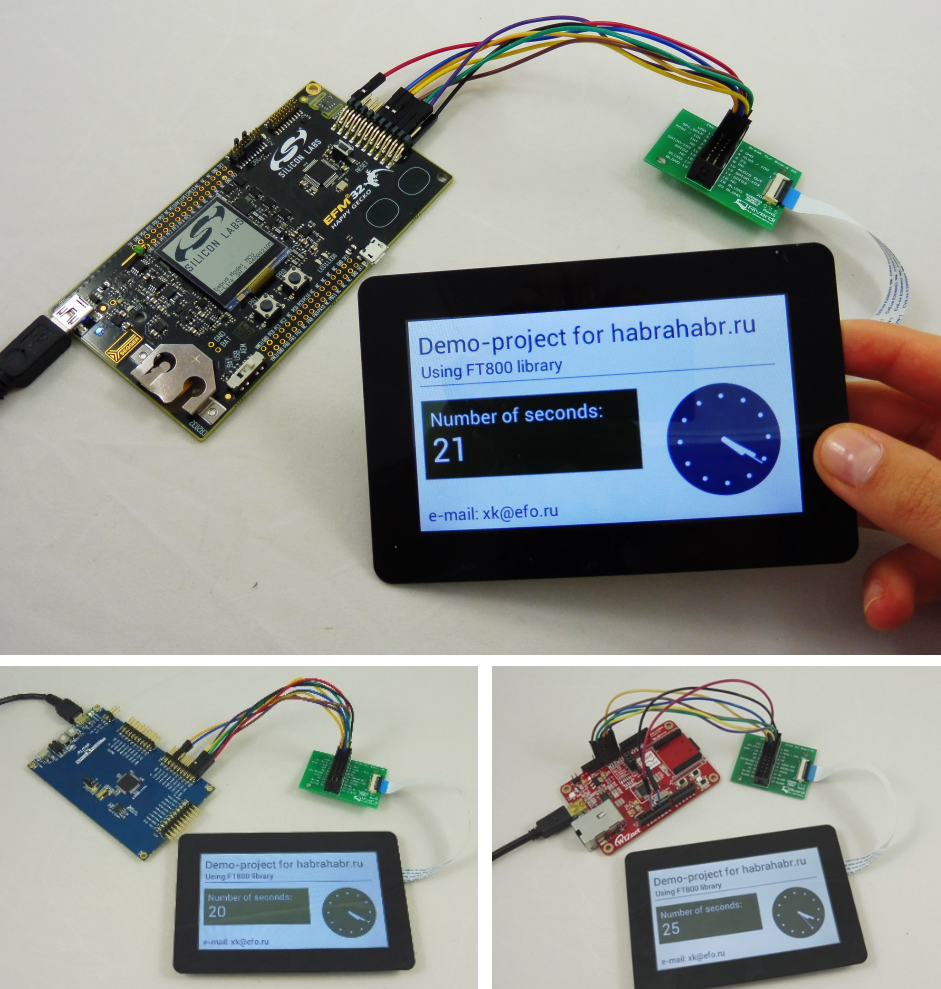

Как перестать бояться и полюбить mbed [Часть 2]

Продолжаем серию публикаций, посвященных использованию среды ARM mbed для создания прототипа измерительного устройства.

Напомню, что речь идет о разработке устройства с сенсорным экраном, которое служит для высокоскоростного измерения температуры и относительной влажности. Самое интересное в этой истории — подход к созданию встроенного ПО. Для написания программы используется онлайн IDE mbed, позволяющая создавать железонезависимый код, который одинаково работает на отладочных платах от SiLabs, Atmel, Wiznet, STM32, NXP и других производителей.

Сегодня начинаем работать с выводом картинки на TFT-дисплей.

Как перестать бояться и полюбить mbed. [Часть 1]

Мы занимаемся поставками электронных компонентов. Чтобы делать нашу работу хорошо, недостаточно просто уметь привозить и продавать электронные компоненты — ещё важно уметь демонстрировать их преимущества. Именно поэтому мы не только пишем обзорные статьи, но и создаем руководства по применению разных «железок» и разрабатываем небольшие демонстрационные проекты.

Об истории создания одного из таких демонстрационных проектов я и расскажу — буду последовательно описывать процесс создания прототипа устройства, оснащенного ёмкостным сенсорным экраном, и предназначенного для измерения относительной влажности и температуры.

Особенный интерес представляет подход к написанию встроенного ПО — софт полностью написан в онлайн IDE от mbed. То есть программа для микроконтроллера была создана на единственной вкладке гугл-хрома и одинаково работает на отладочных платах от разных производителей.

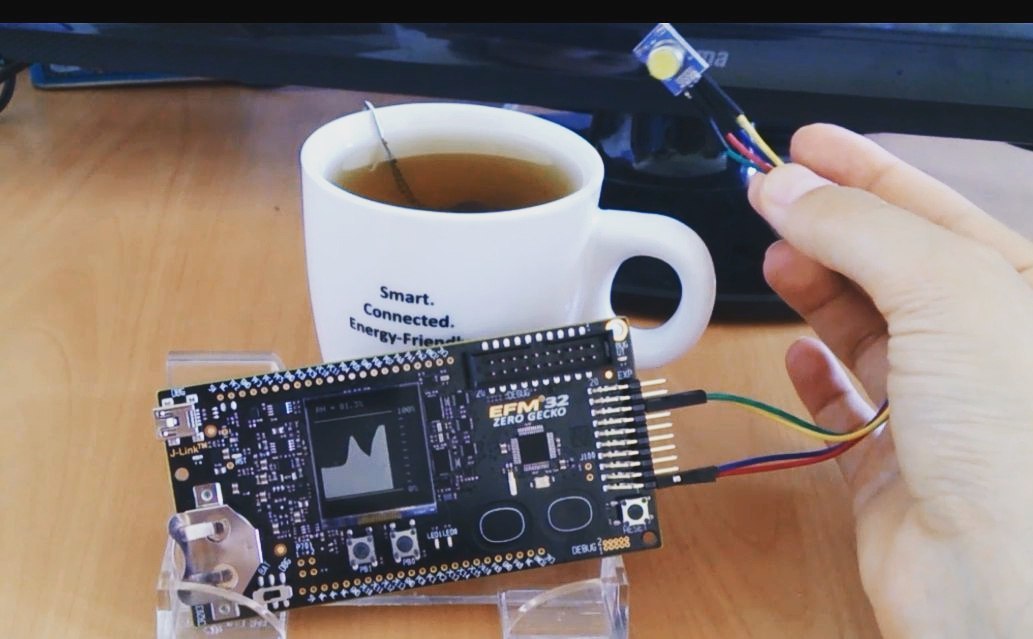

Ответственный подход к измерению относительной влажности

Этой статьей мы продолжаем рассказывать о датчиках от швейцарской компании IST. Не так давно были опубликованы посты о датчиках электрической проводимости воды и датчиках скорости потока жидкостей и газов, сегодня очередь дошла до относительной влажности.

Статья посвящена высокоточным датчикам серии HYT. Приводится описание устройства датчика и чувствительного элемента, подробно разбирается порядок сопряжения датчика с микроконтроллером, приводится пример разработки.
Читать полностью »

Беспроводные сети ZigBee. Часть 1 [Вводная]

Введение

Сейчас о концепции IoT («интернета вещей») говорят везде. Появляется «умная» бытовая техника, которая может подключиться к сети (Bluetooth/Wi-Fi) по беспроводному интерфейсу и начать рассылать уведомления о том, что задача по стирке/готовке еды/кипячению воды завершена и неплохо бы что-то с этим сделать.

Большинство таких «умных» устройств получает питание непосредственно из электросети. Но как быть, если хочется получать информацию от беспроводного термометра и при этом не менять батарейку каждую неделю? Или иметь беспроводной выключатель с небольшим аккумулятором для которого не понадобится штробить стены? И хорошо бы объединить такие устройства в единую распределенную сеть, которой можно управлять удаленно и которая сама, основываясь на показаниях датчиков/извещателей/счетчиков, могла бы принимать какие-то решения.

Специально для решения таких задач была создана беспроводная технология ZigBee, о которой мы и начнем разговор.

Wi-Fi-модуль WF121 и HTTP-сервер впридачу

Наткнувшись на статью [HOW-TO] Add HTML button press functionality to the application на сайте Silicon Labs про использование встроенного HTTP-сервера Wi-Fi-модуля WF121, меня заинтересовало, как это работает. Тем более, что отладочная плата модуля оказалась под рукой.

* Полезные ссылки — в конце статьи.
Читать полностью »

Источник: www.pvsm.ru

Прошивка ESC на Silabs с помощью Arduino UNO

Рассказ в картинках про прошивку БК регуляторов EMAX 30a с помощью Arduino UNO.
Emax Simon K Series 30A Brushless ESC for Multirotor RC Quadcopter
Товар http://www.parkflyer.ru/ru/product/1732197/
Америку я не открыл, лишь делюсь собственным опытом. Статью написал, потому что не нашел подобной инструкции.

Начну издалека. На форуме, где я являюсь достаточно активным пользователем, возникла у одного человека (назовем его Олегом) проблема с регуляторами. Он купил их на Бангуде, выше привел одну ссылку на них, ниже дам ещё две ссылочки:
Emax Simonk Series 12A 20A 25A 30A 40A ESC For Quadcopter QAV250
Товар http://www.parkflyer.ru/ru/product/1558876/
( http://www.banggood.com_/Emax-Simonk-Series-12A-20A-25A-30A-40A-ESC-For-Quadcopter-QAV-250-p-918126.html — после слова «.com» убрать один пробел, даю специально ссылку на место покупки).
Так вот, Олег купил регуляторы на якобы 30 ампер, с якобы Симонком (про «якобы» позже), получил их, начал с ними ковыряться. Ну и по неосторожности столкнулся с «недокументированным режимом» при настройке регулей по пикам. Понятно, что Олег только-только начинает, но ведь инструкция к регуляторам должна соответствовать оригиналу!

Короче, один регулятор остался нормальным, два регулятора были загнаны в режим с инверсным управлением (регуль с опцией «реверс»), один регуль был загнан в инверсный режим. Причем эти три были откалиброваны непонятно по-какому диапазону газа, из-за чего в меню настройки никак не входили. А карта программированияя есть не у всех (например — у меня нет, и не будет).
Помучив их немного, изучив прошивку здорового регуля, почитав описание меню, я решил их прошить (сервотестером их «вразумить» не удалось). Если верить документации на сайте (выше была ссылка), то в регуляторы залит совсем не SimonK, а обычная «самолетная» прошивка с низким таймингом управления. А у нас мультикоптеры (человек строит квадрокоптер), и нужен более быстрый отклик по управлению.
У меня уже был опыт по прошивке регуляторов на чипе АтМега прошивками SimonK и BlHeli.
Подумав, что Silabs имеет более хорошую поддержку в BlHeli, я качаю последнюю версию с их домашней странички https:/blhelisuite.wordpress.com (что-то при вставке Паркфлаер конвертирует мою ссылку, копируйте ссылку текстом).
Хорошо, вскрываем регули и смотрим, что внутри:

И ищем что-нибудь подобное в списке поддерживаемых регуляторов (в архиве с программной есть, качать второй раз необязательно, 11 мегабайт). Листал-листал-листал. и на 34 странице нашел Emax 20A — по внешнему виду очень похоже на наши «тридцадчики» (регуля на 30 ампер не оказалось, в конце статьи — разгадка почему). И подпаиваемся к пятачкам (на фото внизу, над силовой шиной четыре контактных точки). Если смотреть на фото выше, тогда слева-направо это будут контакты: 1.GND (паяем черный), 2. 3.3 вольта (я не подпаивал, но ниже ещё коснусь), 3. C2CK (паяем красный), 4. C2D (паяем белый).
В принципе, народ использует прищепку с контактами, но мне что-то не хотелось изготавливать сей девайс ради четырех регулей.
У меня получилось следующее:

Ну вот, что шить (регули с дата-проводками) и прошивку имеем (судя по описанию, это наверное всё-таки ближе к 20 амперам, нежели к 30).
Далее, чем именно шить (инструмент). Я потратил целый день, пытаясь прошить регуляторы однопроводным программатором (который просто отлично работает с регуляторами на АтМегах, позволяя настраивать регуляторы по сервокабелю), пока не узнал, что Silabs не работает по интерфейсу однопроводного программатора (если не так — поправьте меня, буду благодарен ссылке с описанием процесса). Везде было описание подготовки программатора из Ардуино УНО. Нашел ещё описание, как прошить с помощью контроллера АИОП. (ниже дам ссылку на прошивку с помощью АИОПа). Так как у меня пылилась на полке УНО, решил сделать из неё программатор.
Запускаем BLHeliSuite.exe, щелкаем на вкладку «Make Interface»

Далее, выбираем номер COM порта (у меня это COM3), тип контроллера, скорость порта и в самом конце нажимаем кнопку «Arduino 4way-interface», далее ещё немного скринов без комментариев:

(только один комментарий — прошивка MULTI нам не нужна, это для работы сразу с несколькими одновременно подключенными регуляторами)

Далее, подключаем наш новоиспеченный программатор по схеме:

Далее, сначала подключаем наш новый программатор (к компьютеру и к регулятору), а только потом подаем питание на регуль. Ремарка: надежнее всего не подавать СИЛУ на регулятор, надежнее подавать питание на тот контакт который я пропустил при подпайке к пятачкам. И это питание должно быть 3,3 вольта (будьте внимательны)! Чем этот способ лучше — когда заливаем неправильную прошивку, при подключении регуля по силовым проводам он стартует, и могут сгореть ключи (у меня один ФЕТ щёлкнул, его я потом перепаивал).

Ладно, так или иначе, подключили, на регуль в последний момент питание подали. Далее, опять идем в программу BLHeliSuite.exe, идем в меню Select Atmel/Silabs interface, выбираем тип программатора под буквой B — Silabs C2 (4-way if), далее внизу номер порта и жмем кнопку Connect
Если все сделано правильно, регулятор увидится сразу. В противном случае будет долго бегать Connecting. И в конце концов обругается. Простите, два этих скрина я не снял.

Если регулятор не увиделся — значит «что-то пошло не так» что-то сделано было неправильно при создании программатора или при подключении регулятора.
Если там уже прошит BlHeli, то регулятор определится и покажет версию текущей прошивки, как вот тут:

(кстати, этот скрин я снял уже после успешной прошивки)

Может регулятор сам по себе определиться, но не определится версия прошивки. Как было в моем случае:

(а вот так первоначально определился наш подопытный)

Далее, собственно прошиваем регулятор прошивкой BLHeli. Выбираем тип регулятора (Emax 20A), тип прошивки (внимательно, на скрине ниже неправильно) — главный ротор вертолета (MAIN), хвостовой ротор (TAIL), мультикоптеры (MULTI). Мне нужен был MULTI как я потом уже выяснил (для роторов другой метод регулирования оборотов движка, неподходящий для мультикоптера, слишком большая пауза на первоначальный набор оборотов).
Выбираем тип прошивки, нажимаем ОК и получаем последнее китайское предупреждение:

Ну и ещё несколько скриншотов самого процесса:

Всё, регулятор прошит, далее настройка регулятора.
Я сделал такие параметры:

То есть включил Damped Light (тормоз на регуле). Я мог бы побаловаться параметром Motor Timing для более тонкой настройки регулятора под мотор (своего рода угол опережения «зажигания»), но у меня не было целевых моторов (регуляторы не мои).
Если интересно, приведу перевод основных параметров BLHeli (взято из чужой статьи — http://mcheli.blogspot.ru/2014/10/blheli-brushless-esc-firmware.html )
Приведу выдержку из статьи тут:
«
Общие параметры:
1. Startup Power — мощность импульса при старте мотора.
2. Startup RPM — частота вращения мотора при старте.
3. Startup Acceleration — ускорение разгона мотора.
4. Startup Method — метод старта мотора. Stepped — постепенно, с учетом предыдущих трех параметров, Direct — сразу.
5. Throttle Change Rate — частота обработки сигнала газа.
6. Programming by TX — разрешить программировать регулятор с пульта. Для хвостового регулятора лучше это не включать, да и для основного не всегда нужно.
7. Motor Direction — направление вращения мотора. Если мотор вращается не в нужную сторону, то просто поменять этот параметр. Для хвостового регулятора есть еще значение Bidirectional — это для систем с изменяемым направлением вращения мотора.
8. Demag Compensation — защита от срыва синхронизации. Для небольших двигателей не актуально.
9. PWM Frequency — частота входящего ШИМ-сигнала. Значение Low- в районе 8кГц, High — в районе 20кГц, Damped и Damped Light — используются для хвоста, описание ниже.
10. Motor Timing — тайминг двигателя. Low — 0 градусов, MediumLow — 8 градусов, Medium — 15 градусов, MediumHigh — 23 градуса, High — 30 градусов. Если мотор на низких оборотах начинает дергаться при резком увеличении газа, то можно попробовать увеличить тайминг.
11. Temperature Protection — защита от перегрева.
12. Input Polarity — полярность ШИМ сигнала. Если при нулевом газе мотор включает полный газ — значит полярность ШИМ нужно изменить этим параметром.
13. Beep Strenght — громкость сигнала.
14. Beacon Strenght — громкость сигнала при бездействии.
15. Beacon Delay — задержка перед подачей сигнала бездействия.
16. PPM Min Throttle — минимальное значение PPM-сигнала.
17. PPM Max Throttle — максимальное значение PPM-сигнала.
«

Когда поменяем параметры, не забываем тыкнуть кнопочку «Write Setup», чтобы перезагрузить регуль (и запустить его с новыми параметрами), нажимаем кнопочку «Restart ESC».

По самой прошивке регулей в общем-то всё. Регуляторы в итоге стали гораздо шустрее реагировать на изменения газа (видно даже на глаз при резких бросках газа сервотестера), калибровка диапазона газа делается по верхней, по средней и по нижней точке диапазона газа, плюс возможности более тонкой настройки под конкретные моторы (справедливости ради скажу, что и в старой прошивке был аналог Motor Timing’а)

Остался один момент. Arduino UNO у нас хотя сейчас и прошивается скетчами, но платка осталась с «неродным» загрузчиком. Если нам по каким-либо причинам нужно вернуть родной загрузчик, можно это сделать с помощью USBasp, подключившись к ISP разъему. Далее пойдут несколько скринов без объяснений (чтобы не быть уж совсем «капитаном Очевидность»):

Ну вот собственно и всё что хотел сказать.

Напоследок приведу фоточку веселеньких регулей, перед отправкой их владельцу (пасхальная термоусадка поверх родной):

Пшикнул Plastik’ом, положил радиатор, надел родную термоусадку, потом паcхальную, и отправил назад хозяину регулей.
Да, ещё забыл написать. В процессе выяснилось, что силовые ключи в регуле были использована на 12 ампер, стояло по два на каждой фазе (A, B,C), таким образом, реально регули оказались на 24 ампера, а по схемотехнике — 20 амперные (а не 30 амперные, как было написано на Банггуде). Вот она, Великая Китайская Лотерея 🙂

Если у кого-то нету Arduino Uno, то может быть можно прошить той же USBasp, или Нано или вдруг завалялась АИОП. Мне в моих исканиях помогла вот эта статья:
Прошивка TURNIGY Plush 30А с контроллером SiLabs BLHeli — AIO Flight Controller.
И вот эта статья, а так же вот этот дневничок. Ну и конечно гугл!

Если что-то непонятно, спрашивайте, если знаю — отвечу.
