Visio Online – онлайн-версия редактора для построения схем от компании Microsoft. Приложение позволяет создавать несколько десятков видов простых и профессиональных графиков с помощью готовых шаблонов и 250 тысяч фигур. Сервис поддерживает функцию совместного редактирования, позволяя работать вместе с другими пользователями в режиме реального времени.
Созданные проекты размещаются в облачном хранилище OneDrive. Доступ к документам обеспечивается по защищенной ссылке. Разработчик предлагает бесплатную пробную версию, после ознакомления с которой можно выбрать оптимальный тарифный план (1 или 2).
Облачный сервис предназначен для организации совместной работы удаленных пользователей. Платная подписка «план 1» подходит для построения классических диаграмм, ментальных карт и схем, которые используются в образовательных и бизнес-процессах. Подписка «план 2» ориентирована на специалистов в сфере бизнеса, IT и инжиниринга, которым требуется инструмент для создания схем профессионального уровня.
Microsoft Word 2007. Рисунки и схемы
Веб-приложение позволяет рисовать, редактировать и просматривать диаграммы через браузер. С его помощью можно представить любую информацию в схематичном виде, используя широкий спектр инструментов – фигур, тем, стилей, визуальных эффектов, значков и символов. В числе возможностей – доступ к документу по ссылке, отправка комментариев из Skype для бизнеса, интеграция с панелью Power BI, поддержка документов AutoCAD, экранный диктор, отправка по электронной почте (изображение или PDF-файл).
Ключевые особенности
- Бесплатная пробная версия
- Специальные инструменты для пользователей с ограниченными возможностями
- Для создания и редактирования схем требуется платная лицензия
- Возможность поделиться диаграммой с помощью ссылки, вложения, изображения или файла PDF
- Хранение проектов на OneDrive
- Возможность добавлять отзывы и отвечать на комментарии
- Сервис доступен во всех планах подписки на Office 365
Видео и скриншоты Microsoft Visio Online
Тарифы Microsoft Visio Online
Бесплатный тариф Да
Пробный период Да
Цена от 312.50 rub в месяц
1 пользователь: инструменты для создания простых схем, 2 ГБ места на OneDrive
Цена до 937.50 rub в месяц
1 пользователь: инструменты для создания профессиональных схем, расширенный функционал, поддержка десктопного приложения Visio
Источник: coba.tools
4 Создание схем и рисунков
Microsoft Office Visio 2007 помогает создавать имеющие профессиональный вид схемы, служащие пониманию, документированию и анализу сведений, данных, систем и процессов.
В Visio 2007 представлены тысячи фигур и более шестидесяти шаблонов схем, одни из которых простые, а другие — довольно сложные. Каждый шаблон предназначен для конкретных целей — от создания планов зданий до компьютерных сетей.
Черчение электрических схем по ГОСТ в Visio
4.1 Создание рисунков с помощью шаблонов
Каждый раз, при запуске программы Visio 2007 на экране отображается стартовое окно с областью Категории шаблонов, которое обеспечивает свободный переход к шаблонам (папки Бизнес, Блок-схема и др.), образцам схем (папка Образцы) и недавним документам Visio (папка Приступая к работе).
Предварительный просмотр шаблонов в виде увеличенных эскизов, а также описания каждого шаблона помогают быстро найти наиболее подходящие из них для создаваемых схем.
Более подробные и новые сведения о каждом шаблоне можно найти, выполнив поиск по справке на web-узле Microsoft Office Online.
4.1.1 Работа с образцами схем (только для Office Visio Professional 2007)
Создание собственной схемы на основании образца состоит из трех шагов.
Шаг 1. Открытие образца схемы.
· В области Категории шаблонов выбрать папку Образцы (для перехода к стартовому окну также можно в меню Справка выбрать команду Образцы схем);
· в окне Образцы выбрать образец схемы, который требуется открыть, например «Учет компьютерного оборудования»;
· в правой стороне окна щелкнуть Открыть схему.
Шаг 2. Сохранение копии образца данных.
· В меню Файл выбрать команду Сохранить как.
· выбрать место сохранения файла, например, Мои документы;
· присвоить файлу новое имя.
Шаг 3. Изменение образца данных.
Теперь в копию образца данных можно вносить необходимые изменения.
4.1.2 Категории шаблонов
Наиболее простой способ создать рисунок или диаграмму – это перенести мастер необходимой фигуры с его панели на лист рисунка.
Еще больше упрощает работу по созданию схем и рисунков возможность подобрать подходящий шаблон в области Категории шаблонов в стартовом окне, где представлен список папок, содержащих наборы шаблонов, сгруппированных по темам.
Например, необходимо нарисовать план рабочих мест. Для этого следует в области Категории шаблонов выбрать папку Карты и планы этажей, а в образцах схем отыскать эскиз План рабочих мест.

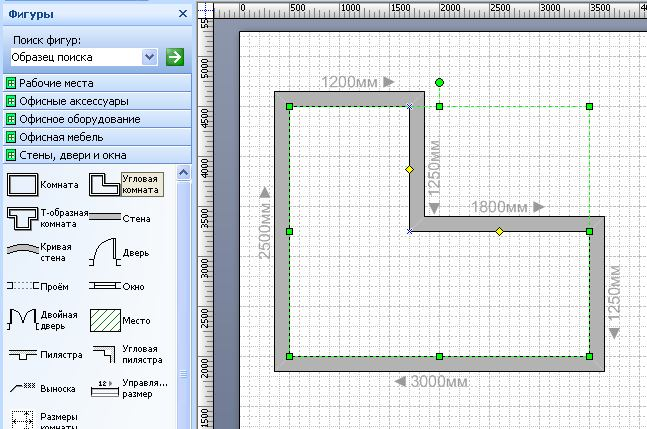

Рисунок 4.1. Наборы шаблонов в окне Фигуры
После нажатия кнопки Создать откроется чистый лист с настройками по умолчанию для данного эскиза, а слева от него в окне Фигуры отобразятся все наборы шаблонов, необходимые для создания плана рабочих мест.
Создание плана рабочих мест начинается с рисования стен. Для этого в наборе шаблонов Стены, двери и окна (см. рис. 4.1) следует выделить требуемую фигуру и, удерживая нажатой кнопку мыши, перетащить ее на страницу документа. Таким же образом на страницу переносятся и другие необходимые фигуры (двери, окна, предметы интерьера).
Чтобы увидеть скрытый набор шаблонов достаточно щелкнуть по его заголовку.
При необходимости можно добавить любой набор шаблонов к уже имеющимся в окне Фигуры или создать собственную подборку. Для этого с л е д у е т на п а н е ли и н с т р у ме н т ов ще л к н у т ь к но пк у Ф и г у р ы ( или п е р е й т и в меню ФайлÞФигуры) и выбрать необходимый набор из представленных категорий.
Чтобы вызвать стартовое окно для создания новой схемы или рисунка на основе эскизов представленных в области Категории шаблонов достаточно в меню Справка выбрать команду Образцы схем или в меню Файл выбрать команду Приступая к работе.
Если в просмотре эскиза схемы или рисунка нет необходимости, выбрать необходимый набор шаблонов можно из меню Файл, где также представлены папки, содержащие наборы шаблонов, сгруппированных по темам.
4.2 Автоматическое соединение фигур
В Visio существует возможность соединять фигуры посредством автоматического соединения, для создания, например, блок-схем или организационных диаграмм. Для этого следует:
1) поместить указатель на фигуру, которую необходимо соединить с другой фигурой (рис. 4.2, а);
2) поместить указатель на светло-синий треугольный маркер, ближайший к фигуре, с которой требуется установить соединение.
Маркер станет темно-синим, и вокруг фигуры, с которой требуется установить соединение, будет отображена красная рамка (рис. 4.2, б).
Отсутствие красной рамки может означать, что данная фигура расположена слишком далеко. Следует переместить ее ближе и повторить попытку.
3) После щелчка по синему маркеру к обеим фигурам будет добавлена и приклеена соединительная линия (рис. 4.2, в). Фигуры останутся соединенными даже при перетаскивании каждой фигуры на новое место, что очень удобно при создании, например, схем компьютерных сетей.
Источник: studfile.net
Как сделать схему в Ворде, создать схему в Word 2003, 2007, 2010, 2013 или 2020
Если вам необходимо дополнить текст графическими элементами. Например, таблицами, графиками, диаграммами или схемами. То, это можно сделать прямо в текстовом редакторе Word. Не прибегая к использованию сторонних программ.
