Введение
Revit радикально отличается от используемых ныне плоских и объемных систем проектирования.
Работать в нем удобно и легко.
Вы чертите привычные планы и фасады на плоскости, а Revit создает на их основе цифровую базу данных вашего сооружения и сразу же выстраивает трехмерную реальную модель, и что самое главное, – эта модель является параметрической: все строительные конструкции свободно редактируются и имеют зависимость между собой.
Каждый объект несет в себе всю необходимую для спецификаций информацию.
При изменении или перемещении одного объекта автоматически изменяются или перемещаются все остальные, связанные с ним. При этом происходит обновление всех без исключения видов и спецификаций.
Работая в этом пакете, вам не нужно думать об очень многих вещах, ставших неотъемлемыми в процессе компьютерного проектирования:
а) слои (здесь они не нужны);
б) стили и масштабы оформления (настраиваются один раз);
в) согласование изменений в чертежах и спецификациях (отпадает за ненадобностью);
г) нанесение разнообразной технической информации (происходит автоматически).
Revit берет на себя всю рутинную работу!
А что же требуется от вас? От вас требуется быть специалистом в области строительства и архитектуры: знать строительные конструкции и основы планировки зданий, разбираться в строительных материалах и чертежах, конструировать, моделировать, творить.
Первый урок
Первый урок был разработан для первоначального ознакомления с программой. В нем предлагается построить трехмерную модель небольшого, очень простого здания. Выполняя это задание, вы изучаете основные методы и приемы работы, благодаря которым можно бесконечно углублять и расширять свои знания в этой программе.
- Запустите программу Revit Architecture.

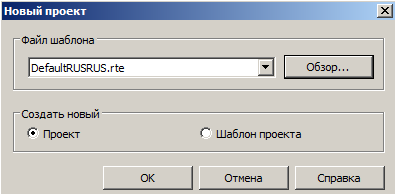

- Выберите R > СОЗДАТЬ > ПРОЕКТ > ОБЗОР, шаблон DefaultRUSRUS.

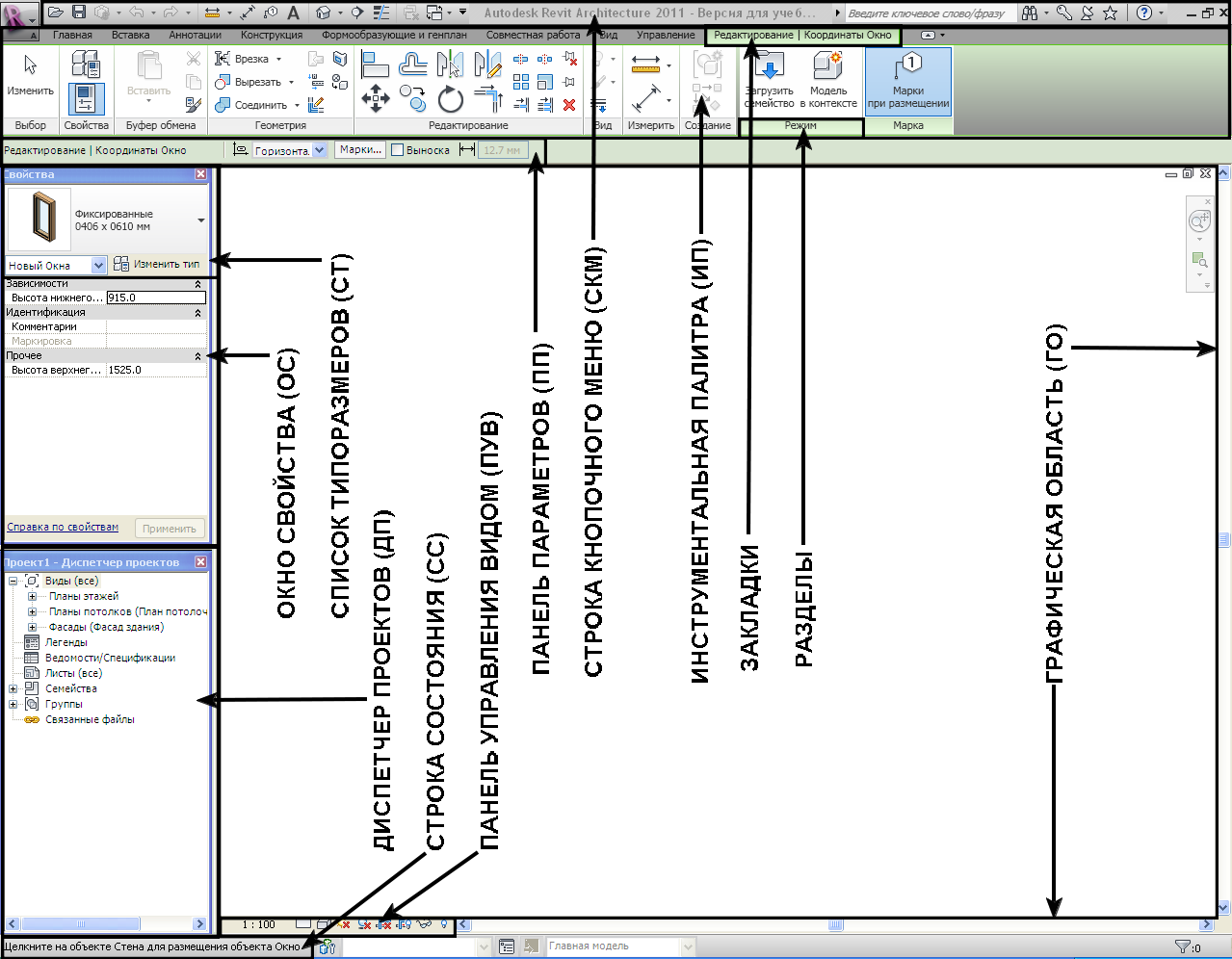

Интерфейс Autodesk Revit Architecture:
Строка Кнопочного Меню (СКМ)Находится в верхней части экрана и содержит наиболее часто используемые команды. Инструментальная Палитра (ИП)Под Строкой Кнопочного Меню располагается Инструментальная Палитра, состоящая из нескольких закладок, каждая из которых содержит несколько характерных для нее команд. Каждая закладка подразделяется на несколько разделов. Панель Параметров (ПП)Ниже Инструментальной Палитры располагается Панель Параметров. В начале работы она пуста, так как является контекстно-зависимой и изменяется при выполнении команды или смене выбранного компонента. Графическая Область (ГО)Это основная рабочая область экрана, в которой и происходит построение модели. Здесь отображаются различные виды текущего проекта (видами также считаются листы и спецификации). Окно Свойства (ОС)Слева от Графической Области находится Окно Свойства, в котором доступны для уточнения и изменения свойства строящегося или выбранного элемента, а также свойства текущего вида. Список Типоразмеров (СТ)В верхней части Окна Свойства находится Список Типоразмеров каждого элемента, загруженного в текущий проект. Типоразмеры легко добавляются и изменяются. Диспетчер Проектов (ДП)Диспетчер Проектов располагается под Окном Свойства, используемый для быстрого управления видами, спецификациями, листами, отчетами, семействами и группами в текущем проекте. Диспетчер Проектов удобно организован по типам видов (планы этажей, фасады, 3D виды), категориям семейств (двери, стены, окна) и именам групп. Строки в Диспетчере Проектов раскрываются и сворачиваются нажатием на значки «+» и «–». Строка Состояния (СС)Строка Состояния расположена в левом нижнем углу окна программы. В ней отображаются подсказки и советы по выполняемым операциям, что особенно полезно для начинающих. Панель Управления Видом (ПУВ)Внизу Графической Области, чуть выше Строки Состояния, имеется Панель Управления Видом. Кнопки этой панели вызывают команды, которые управляют масштабом вида, уровнем детализации, стилем графики модели, позволяют задавать дополнительные параметры вида, включать или отключать тени, регулируют область подрезки, а также позволяют временно скрыть те или иные элементы модели. Контекстное Меню (КМ)Щелчком по правой кнопке мыши вызывается Контекстное Меню со списком доступных команд. Контекстное Меню изменяется в зависимости от выполняемой функции и от того, какой объект в данный момент выбран. Диалоговые Окна (ДО)Ввод данных в программу и их изменение осуществляется во многих случаях с помощью Диалоговых Окон.
Источник: studfile.net
Сведения о Revit
Revit — это платформа проектирования и документирования, поддерживающая проектирование, чертежи и спецификации, необходимые для создания информационной модели здания. В информационной модели здания содержатся сведения о конструкции проекта, его размере, количествах и стадиях.
В модели Revit каждый лист чертежа, двумерный или трехмерный вид и спецификация являются представлением информации из одной и той же виртуальной модели здания. В ходе работы над моделью здания в Revit информация о проекте здания координируется со всеми другими представлениями проекта. Подсистема параметрического согласования изменений Revit обеспечивает автоматическое согласование изменений в любых компонентах проекта, таких как виды модели, листы чертежей, спецификации, виды разреза и виды в плане.
На уровень выше:Основы работы в Revit
Понятия, связанные с данным
- Отношения параметрического моделирования
- Поведение элементов в Revit
- Свойства элемента
Задачи, связанные с данной
Источник: knowledge.autodesk.com
Revit программа для проектирования что это
Переход на Revit для Архитекторов, Дизайнеров и Ландшафтников.
2015.11.16 22:30
Поговорим о том как перейти на Revit, что для этого нужно и какие могут быть ошибки.
Комментарии (77)
Alexscape 2015.11.16 23:03
Ревит — сила, уже одна из самых востребованных архитектурных программ в мире и самая востребованная среди 50 крупнейших архитектурных бюро. Рано или поздно, частично или полностью мы тоже на нее перейдем.
Zom6ie 2015.11.17 14:44
Вот вы вроде правильные вещи пишите, но совсем не понимаете своих же слов )))))
И было ещё одно довольно жаркое и развёрнутое обсуждение — но почему то сейчас блог недоступен(хотя в поиске по сайту его можно найти): http://3ddd.ru/blog/post/sistiema_proiektirovaniia_v_revit_i_3ds_max
Напишу здесь вкратце о том что писал ранее много раз.
ДА!
Безусловно Ревит как программа востребована в крупнейших архитектурных бюро.
Но что мы видим в крупнейших архитектурных бюро.
Главный архитектор(ы) вычерчивает и принимает решение по основным «пирогам» в проекте — после чего их сохраняет в библиотеку.
После того, как проект спускается в общий отдел к чертёжникам — люди просто используют готовые элементы из библиотеки.
Это ускоряет работу, избавляет от ошибок в черчении «пирогов» и т.д.
Опять же — если главный архитектор(ы) вносит изменения в проект — меняя «пироги» стен и т.п. — людям в отделе ниже НЕ НАДО ничего перечерчивать — каждый новый день они просто открывают свой старый файл и программа АВТОМАТИЧЕСКИ вносит правки в отчерченные «пироги» — сверяясь с библиотекой — которую правит архитектор(ы).
Это безумно ускоряет работу!
Всё эти программные качества Ревита безусловно имеют большие преимущества при крупных ТИПОВЫХ застройках.
Но и только тут! Более нигде!
Что мы видим в частном секторе.
Фирма с малым количеством человекоединиц.
Зачастую архитектор и чертёжник — это одно и то же лицо.
Число типовых «пирогов» в связи с индивидуальностью каждого клиента стремится практически к нулю!
То есть Ревит теряет все свои преимущества, а зачастую далеко проигрывает тому же AutoCAD’у.
Поэтому говорить о том, что частный сектор перейдёт когда либо на Ревит — имхо просто утопия!
Дабы не возникало разного рода домыслов — я лично и тщательно изучил и Ревит и Автокад на предмет данных плюсов и минусов.
Так же постоянно слышу идентичные мнения от коллег.
Так что.
Всё круто. но Ревит всё таки является программой заточенной исключительно под крупные архитектурные бюро.
Orai 2015.11.17 15:00
Вот. Это я и пытался донести. У тебя получилось более связно и внятно, без утопания в мелочах и ньюансах)
Источник: 3ddd.ru
Autodesk Revit
Программное обеспечение Revit® для информационного моделирования зданий (BIM) предлагает функции для проектирования архитектурных элементов, инженерных систем, строительных конструкций, а также процесса строительства.
Для чего предназначено программное обеспечение Revit?
Revit — это программа для информационного моделирования зданий (BIM) (английский). Мощные инструменты позволяют использовать процесс, основанный на использовании интеллектуальных моделей, для планирования, проектирования, строительства и эксплуатации зданий и объектов инфраструктуры. Revit поддерживает межотраслевой процесс проектирования в среде для совместной работы.
Проектирование
Моделирование компонентов здания, анализ и моделирование систем и конструкций, а также повторная обработка проектов. Автоматическое создание документации на основе моделей Revit.
Коллективная работа
Несколько участников проекта могут получить доступ к централизованному хранилищу общих моделей. В результате этого обеспечивается более эффективная координация, которая позволяет снизить количество коллизий и переделок.
Визуализация
Более эффективная демонстрация проектного замысла заказчикам и коллегам с помощью моделей для создания высококачественных 3D-визуализации.
Revit: решение BIM для совместной работы
Благодаря Revit Worksharing несколько участников рабочей группы могут работать над проектом одновременно, используя центральную модель из хранилища.
Одна межотраслевая платформа BIM
В Revit имеются инструменты для всех участников проектирования здания. Когда архитекторы, инженеры и строители работают на одной унифицированной платформе, риск ошибок преобразования данных становится меньше, а процесс проектирования — более предсказуемым.
Взаимодействие
Revit обеспечивает работу вместе с другими членами расширенного коллектива участников проекта. Данное программное обеспечение позволяет импортировать, экспортировать и связывать данные в часто используемых форматах, включая IFC, DWG™ и DGN.
Интернет-магазин
Autodesk AutoCAD Revit LT Suite— это экономически эффективная, оптимизированная программа информационного моделирования зданий для архитекторов. Оптимизированные 3D-технологии BIM для проектирования и выпуска документации для проектировщиков, работающих самостоятельно. В программе Revit представлены инструменты информационного моделирования зданий (BIM) для проектирования архитектурных элементов, инженерных систем и строительных конструкций. Эти инструменты позволяют улучшить координацию работы специалистов разных областей.
| 09.2017 | ||
Источник: www.interface.ru Autodesk Revit 2021 скачать торрент
Autodesk Revit — это очень полезная программа, которая просто необходима для тех, кто занимается строительством зданий и архитектурному проектированию, где в своей работе используют информационную технологию моделирования зданий. Смело можно сказать, что данная утилита является самым идеальным продуктом именно для профессионалов в своем деле. Она обязательно подойдет для пользователей, кто в той или иной мере связан со строительством. Вы тоже уже можете начать работу в данной программе, но первоначально рекомендуем Autodesk Revit 2021 скачать торрент x64 русская версия на свой компьютер. И все эти возможности доступны лишь благодаря тому, что в нем смогли объединить все инструменты по проектированию, моделированию, созданию и так далее. Поэтому для работы в сфере строительства нет ничего лучше, чем Autodesk Revit. Данная утилита предназначена не только для технологии информационного моделирования сооружения, но и для управления на всех этапах строительства зданий и сооружений. Все идеи вы сможете воплотить в реальность вместе с данной утилитой. В этом вам помогут последовательное и скоординированное моделеориентированный подход. В целом можно сказать, что Autodesk Revit может смело объединить в себе архитектурное проектирование, строительство конструкций, моделирование строительства и проектирование систем. В программе Autodesk Revit для специалистов представлены самые комфортные условия для проектирования. Но разработчики позаботились и над работой инженеров и архитекторов, сделав для них всевозможные инструменты, где они смогут полностью открыть себя и реализовать все свои задумки, но чтобы это сделать, необходимо Revit 2021 скачать торрент с нашего интернет-сайта, нажав кнопку скачать. Как уже говорилось выше, в данной утилите вы сможете гарантировано создать весь проект в целом прямо начиная с момента вдохновением идее, заканчивая уже полноценным зданием. И все это благодаря тому, что над созданием утилиты работали не только профессиональные разработчики, но и настоящие архитекторы, дизайнеры, инженеры. Они выражали свои желания и предпочтения, что помогло бы им облегчить работы. Их совместный труд получился очень удачным и невероятным полезным для всех. Потому что на данный момент, каждый профессиональный и любящий свою работу инженер-проектировщик использует в своей работе Autodesk Revit. В Autodesk Revit вы сможете не только обеспечить наивысший уровень работы всех специалистов в целом, но и минимизировать количество ошибок при работе. Если ваша работа так или иначе связана с моделированием, то вам обязательно нужно Ревит 2021 скачать торрент русская версия бесплатно на свой компьютер, без каких-либо препятствий и начать работу прямо сейчас. Работа в данной программе вы сможете создавать конструкции и сооружения абсолютно любой сложности. Уже во время работы вы сможете сами рассчитывать нужное количество материала, которое вам понадобиться, а также выработать эффективную технологию строительство. Вы сможете облегчить свою работу прямо сейчас, не теряйте время зря и выпользуйте данную программу в нужных целях. На этой странице по кнопке ниже вы можете скачать Autodesk Revit 2021 через торрент бесплатно. Скриншоты Autodesk Revit 2021
Видео к Autodesk Revit 2021Источник: moreigr.com |
||
