Лет пять назад на профильных ресурсах не утихали горячие дискуссии. Народ требовал от разработчиков BIM программ библиотек элементов, желательно по отечественным стандартам и побольше. С тех пор, различных библиотечных элементов было создано столько, что для того, чтоб упорядочить и привести к нужному организации виду пришлось разрабатывать стандарты и вводить новые специальности. Страсти поулеглись, но вопрос остался:
«А можно так чтоб сразу, из коробки, без траты пары месяцев на обучение, создание или адаптацию библиотек элементов, настройки файлов шаблонов и т. д., просто установить программу и набросать хотя бы эскизный проект, так чтоб быстро, сразу и по стандартам?»
Решил я слегка поэксперементировать и изваять что-нить архитектурное (хотя это не совсем моя стихия) по принципу «Установил-открыл-изваял» в молодой отечественной программе Renga Architecture, благо библиотечные элементы в ней отсутствуют как класс.
Для эксперимента использовался релиз 2.9 (кому интересно может бесплатно скачать его вот тут http://rengabim.com/download-uncommercial/ ) из коробки, со стандартным шаблоном.
Марафон Renga (Ренга). День 1. ИЕСофт — ИнфоСАПР. Вопросы и Ответы
Разбираясь в основных инструментах без особого труда получаем вот такую часовенку:
Пока никакие библиотечные элементы нам не понадобились, хватило стандартных параметров и стилей для окон и дверей. Кстати, об отличии стиля от библиотечного элемента, если в библиотечном элементе мы создаем геометрию, задаем ей зависимости, создаем и назначаем параметры, задаем типы, то при работе со стилями мы просто выбираем требуемый элемент и сразу задаем для него параметры. На примере окна:
Очень похоже на задание параметров уже готовому библиотечному элементу, с той лишь разницей, что заданные размеры импостов и параметры их расположения в процентах будут применяться к окну любой формы и размеров, получается намного быстрее и удобней чем создавать, или разыскивать с последующей адаптацией библиотечный элемент для окна нужной формы.
Поскольку модель выгладит скучновато, попробуем дополнить ее поверхностью земли и дорожками. специальных инструментов для этого не предусмотрено, так что обходимся теме же стенами и перекрытиями.
Уже лучше но все равно пустовато. Попробуем импортировать сторонние модели, чтоб как то разнообразить вид. Импорт, после недолгих поисков, находится коварно спрятавшимся за пунктом «Вставить из»
Renga vs Revit ч 1
Смотрим доступные для импорта форматы моделей:
Не сказать что совсем богато, но найти пару моделей растительности в формате 3ds, и несколько лавочек в obj особого труда не составляет.
Пока получилось довольно симпатично:

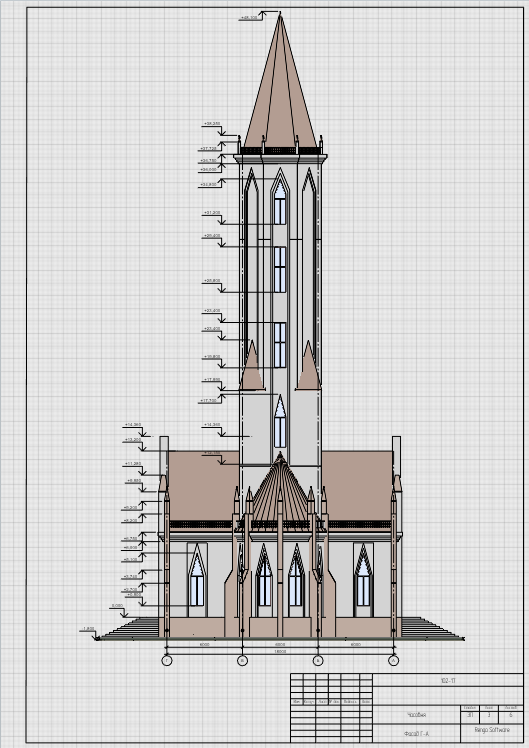

Посмотрим что будет с чертежами. Создаем несколько листов, копируем на них готовую рамку из шаблона, размещаем оси, и образмериваем стандартными инструментами.

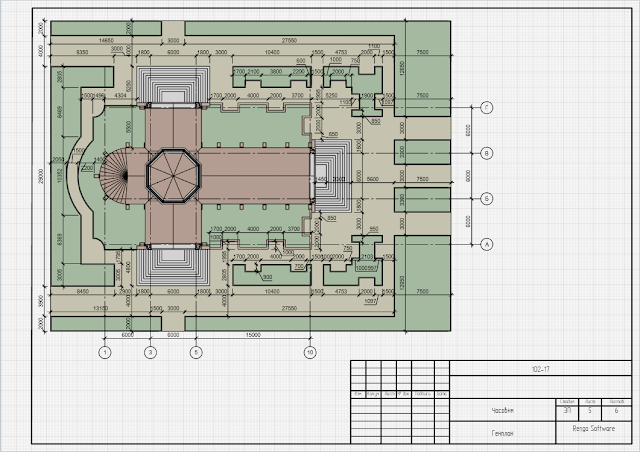

Аналогично поступаем с планом, и генпланом:
Оформление листов делалось стандартными инструментами Оси, Размер, Высотная отметка с установленным по умолчанию стилем и настройками «из коробки».
Если кому будет интересно собственноручно покрутить и развинтить описанную выше модель, скачать ее можно на GrabCAD https://grabcad.com/library/church-5
Что мы имеем в итоге?
А имеем мы, в лице Rengа 2,9 небольшую (размер дистрибутива 198мб), и очень шуструю программу, позволяющую из коробки, не тратя время на танцы с бубном, настройку шаблона, адаптацию, поиск и создание необходимых библиотечных элементов, и долгое вдумчивое обучение с курением соответствующих форумов и справок, создать за 14 часов модель не самого простого здания с оформлением чертежей.
Как видим, жизнь и создание моделей без библиотечных элементов все же есть, во всяком случае, в время работы над проектом никаких сожалений по поводу отсутствия библиотек элементов у меня не возникло.
