Будни в стили Renesas’а (LM2 Большой брат — завершение изучения прибора)

Предисловие: пост длинный и я уверен, что большинству людей это будет вообще не интересно, но думаю некоторым людям, которые сталкивались с этими проблемами будет наоборот — очень любопытно. Поэтому если если первый абзац не интересен(не понятен), то дальше можно не читать(ну или просто посмотрите картинки ) 🙂

Было это в воскресенье. Лежал я на диване, отдыхал от насущих творческих процессов(надеюсь как-нибудь до них дойдет время и я их расскажу) и думал «Чем бы заняться … таким, вроде бы полезным, но не особо мне нужным, тем где особо думать не надо, а просто что-нибудь проверить?!» И тут вспомнил что на последней неделе один из подписчиков интересовался «смогу ли я починить окирпиченный LM2?», потом я вспомнил еще людей, у которых вместо LM2 кирпич … и подумал что пора бы попробовать разобраться в основном процессоре LM2, а именно m306n4fggp.

Прошивка Renesas и программа Flash Development Toolkit

Renesas МК много где используются, но к сожалению(или счастью) любители электронщики их не используют и инфы в отечественном интернете особо и нет.(я помню это потому что немного изучал этот вопрос пол года назад )
В общем лежал я на диване и изучал … даташит, иностранные форумы, всякие буржуйские статьи. гуглил на тему программаторов и так далее. Нашел несколько программ которые работают с МК по юарту. Достатоно полезный ресурс и pdf на нем. Ну думаю — один фиг, надо пробовать и подключать. Скачал софтину от Renesas’a, скачал коды программы для линукса и начал.

Скажу так — наскоком решить вопросы не получилось.
У МК есть несколько юартов и так как на иностранных форумах все подключаются через юарт, я решил тоже это попробовать. Нашел по даташиту нулевой юарт и решил подпаяться к нему. (он . кстати идет на max202 и в обычной жизни служит выходом показаний прибора) Плюс надо было еще подпаяться к некой ножке CNVss при помощи которой можно зайти в заводской бутлоадер(если он не изменен).

ДЕНЬ ОДИН
Припаиваться к МК не очень люблю, но делать был нечего. Припаялся

Пробовал и так и сяк — не работает ничего. ни бут, ничего. Опять засел за изучения вопроса. В общем вечер воскресенья и понедельника я гуглил, читал, опять гуглил. думал… В итоге понял что ножек для входа в бут должно быть несколько. Плюс понял что есть два режима программирования (mode1 и mode2)
Потом я подумал — а может быть диагностический разъем не просто так на плате ?! Эврика блин…

Стал прозванивать разъем и понял что он действительно диагностический. На нем есть питание. земля, CNV есть. загуглил еще и понял что это стандартный диагностический разъем который используется в программаторах Renesas. Нашел доку на программатор
и на 11 странице есть картинка с пинами. Стал их прозванивать и понял что все необходимые ножки есть, что я зря припаивался к UART0, в бут заходят по UART1. Запаял гребенку и стал экспериментировать.

Как прошить renesas? Вылечили Samsung, отжимает!!!

Также я понял что на одних МК пин CNVss для захода в бут должен быть соединен с Vcc, на других c GND
Плюс осознал что два режима это UART(mode1) и SPI(mode2)
В итоге путем разных экспериментов, все получилось.
Картинка этой таракашки

В итоге в бут зашел. Ну думаю … УРА! Победа! но все оказалось гораздо веселее.
У этих МК можно поставить защиту от считывания в виде 7 байт и как мне казалось на LM2 врятли он будет. Инновейт обычно не ставит защит. Но тут стояла защита … облом.

ДЕНЬ ДВА
Все бы на этом и закончилось, но тут я вспомнил что день назад находил любопытную статью на хабре, по взлому кода Renesas
Тут я понял что веселье только начинается… Короче стало действительно любопытно повторить этот опыт и найти код. Мотивации придавало то, что я все таки программирую простые вещи на STM32 и я в таких же условиях что и автор статьи. Правда мне морально проще, так как я знаю что у некоторых людей это получилось.

В общем в первый день на работе я набросал быстренько код для STM32 . Хотел для интереса взять что-нибудь менее распространенное, типа L053 или F072, но вспомнил что на работе их нет(они дома), а попробовать в деле хотелось побыстрее. нашел stm32f103 «синюю таблетку» и в итоге стал писать на ней. Хотя в принципе это дело не сложное, но я давно ничего не писал под F1, а старые все коды на SPL.

Сейчас я пишу на CMSIS, поэтому пришлось смотреть доки и писать. Но в целом за пару часов были успехи. Код связывался с МК, запрашивал статус, получал ответ. Но не работал нормально ресет и приходилось вручную сбрасывать МК.
Думая на эту тему я понял что неправильно настроил ножку и тут же в голове вспомнилась фраза из статьи на хабре — » а ногу, которая дергает RESET M16 не забываем перевести в режим выхода с открытым стоком. Я вот забыл, и это еще +2ч в копилку упущенного времени.»
Ну я обрадовал и немного огорчился. Радость была в том, что я сам до этого допер, а огорчение от того, что я понял что если бы прочел статью внимательнее, я бы не стал наступать на эти грабли.
После того как я стал видеть в отладчике статус, я решил что пора собирать данные и слать их куда-то на ПК. Настроил юарт и стал слать на ПК(если я не использую свое ПО, то я пользуюсь терминалом CoolTerm, он кросплатформенный, удобный и может нормально сохранять лог в фаил). В общем стал подбирать первый ключ и обрабатывать данные в эксель. Получалось что-то типа

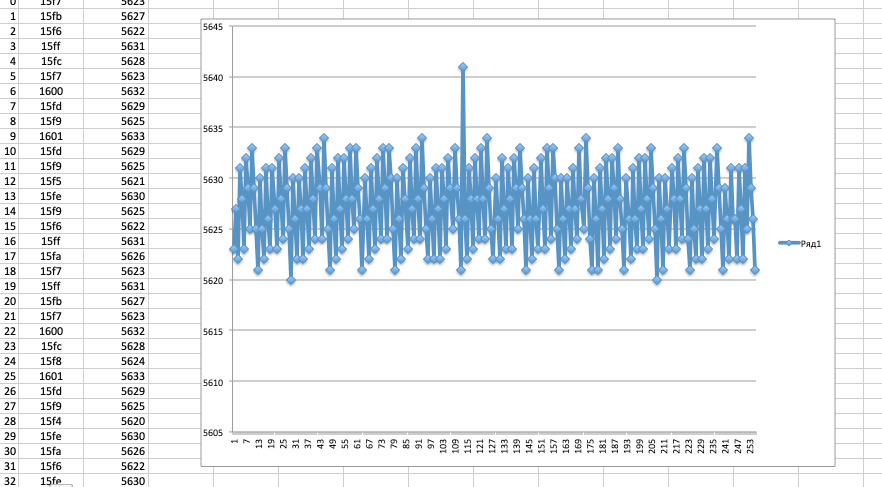

Начали терзать сомнения, что что-то я делаю не так. если в первых ключах были какие-то выбросы, то в других вообще наблюдалась какая то лажа.

ДЕНЬ ТРИ
Сегодня задумался и понял что много времени отнимает перенос данных из файлы в эксель. Да, это примерно 15-20 секунд, но задалбливает включать записаь файлы, выключать запись файлы, преобразовывать текстовый фаил в столбик, запихивать в эксель, смотреть результат.
В итоге решил фразой из мультика «Лучше один день потерять, потом за 5 минут долететь» и засел в написание простой программы, которая бы принимала данные и сразу же их отображала. После написания программы я стал дальше экспериментировать с прошивкой, обменом с «жертвой», с алгоритмом детектирования временем отклика. Одно дело читать статью и понимать алгоритм, совсем другое его самому делать. Всплывают разные мелочи, ошибки. Но после того как я сделал нормальное отображение работа ускорилась и наконец все получилось.

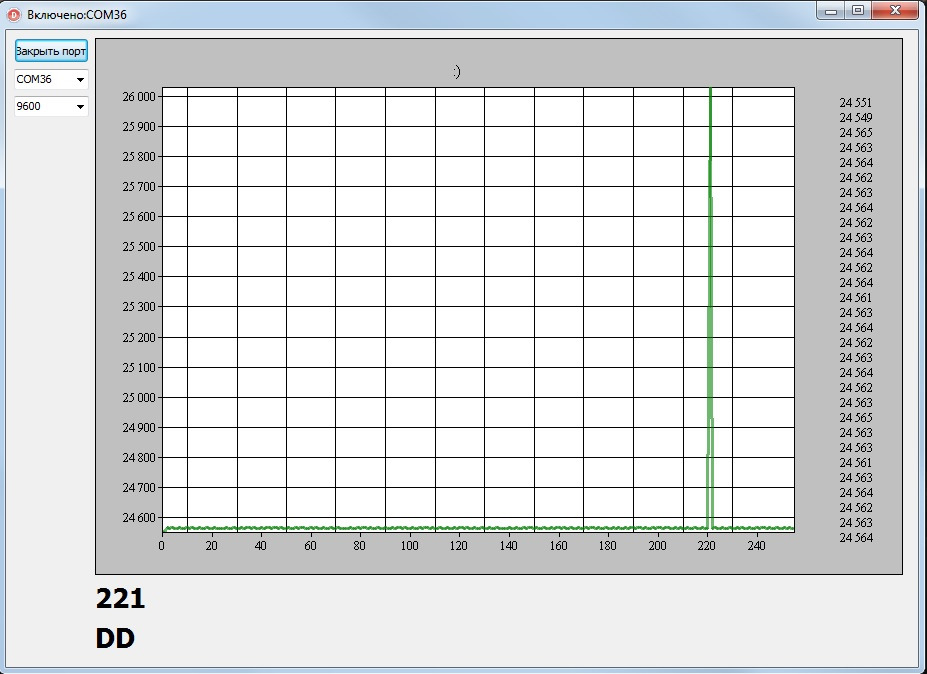

Вот картинка

Ну думаю тут сомнений быть не может . байт 221 — 0xDD
В общем после того как было настроено, 6 байт я нашел за 6 минут (а может и 2-3, особо не считал) Седьмой байт интуитивно уже был понятен, но для чистоты эксперимента(и потому что было лень переключать провода на юарт) я решил сделать как в статье на хабре: после перебора проверять статус и если код не подходит, то делать сброс. В итоге спустя 1-2 минуты был найден последний 7 байт ключа.
После перекура я переключил провода на uart, подключился программой M16C-Flasher и ввел ключ. Это была победа.

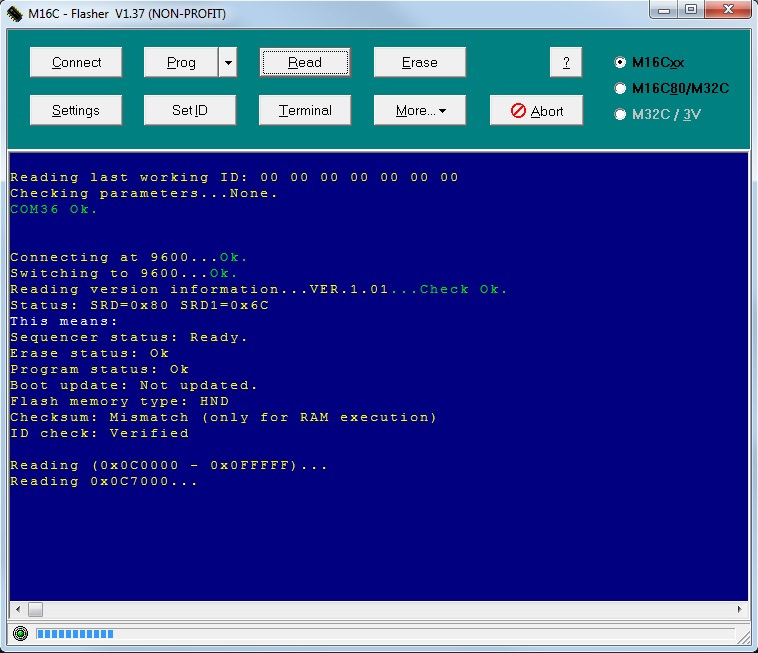

Далее я считал прошивку два раза. первый в формате mot(и очень хорошо), второй в bin (тоже хорошо)

как устроен формат mot я не разбирался и hex редактор выдал какую-то ерунду. но во bin в хексе отображался нормально и там были заметны слова типа «Innovate» . Прошивка у меня была и решил пойти дальше.

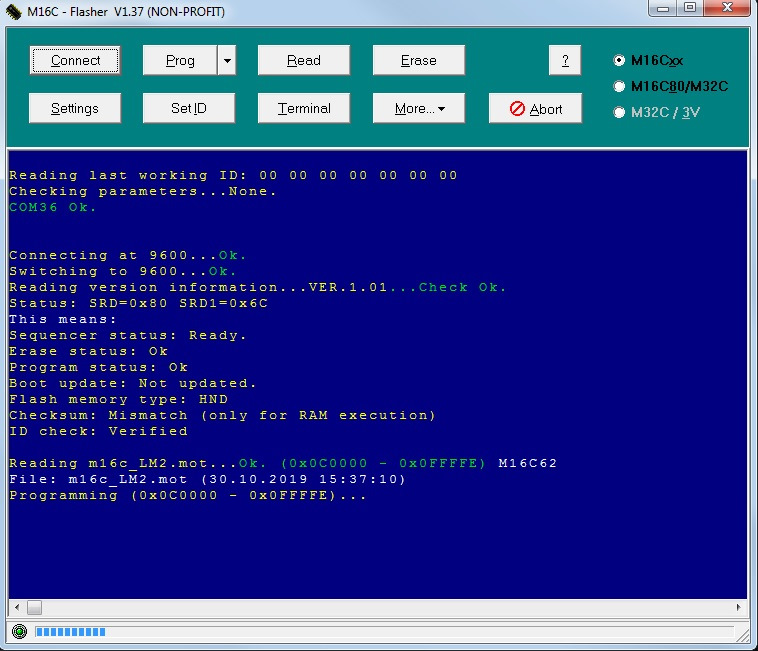

Для чистоты эксперманта, я отключил провода и убедился что прибор включается. Потом подключил все обратно и нажал на кнопку Erase . Программа спросила «Are you sure?», я секунду поколебался, но нажал «Yes»

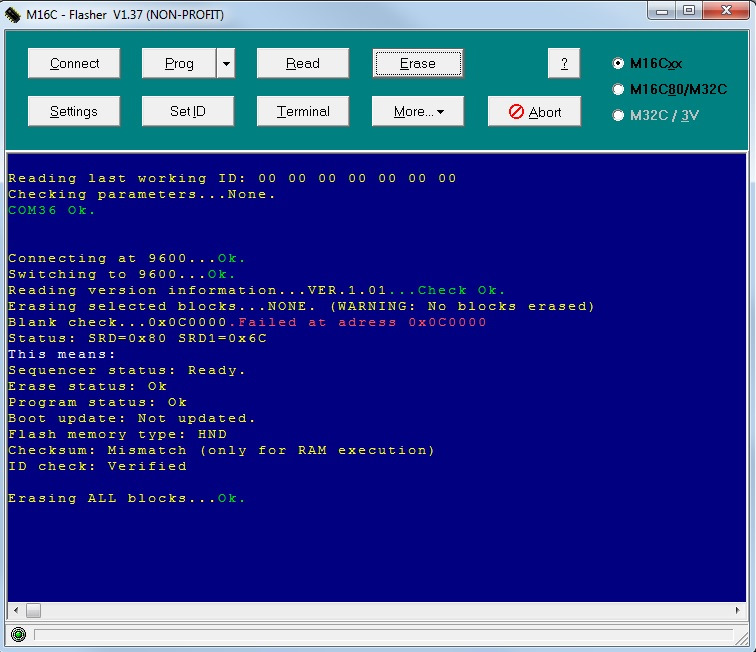

Далее для проверки я опять считал прошивку и увидел что там везде 0xFF. Отключил провода и убедился что прибор не включается. Опять подключил провода и решил залить прошивку. Кстати bin что-то не захотел, а mot сразу «полетел»(как хорошо что я считал в этом формате и не нужно думать о конвертере)

Отключил провода и прибор включается, как и раньше. В общем — победа.

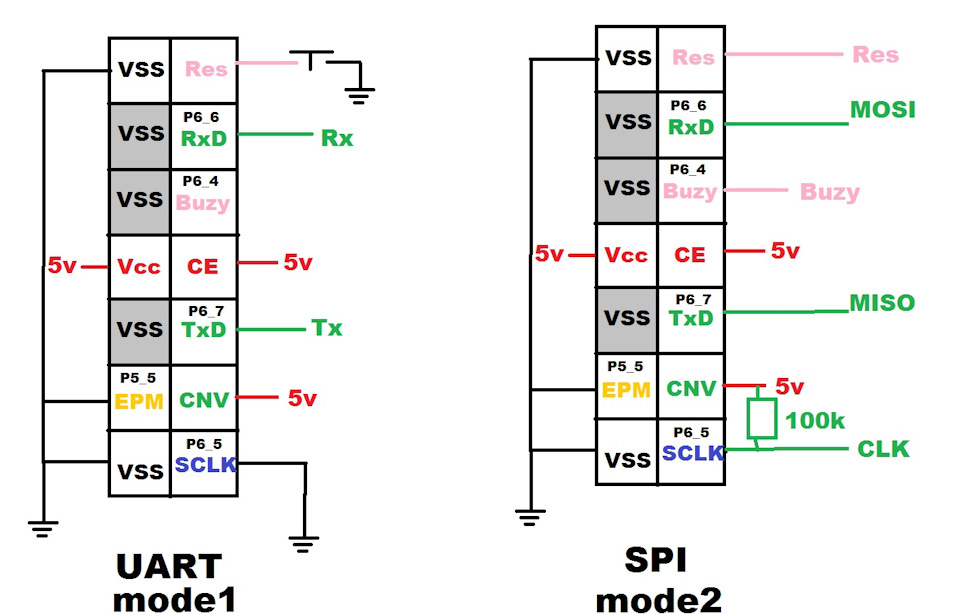

Выкладываю схему подключения к разъему для двух режимов

Полный размер

В общем при острой необходимости можно менять МК и заливать прошивку. Код я естественно говорить не планирую, так как для всей этой операции нужно много сил и времени и поэтому рядовой пользователь врятли будет сам менять МК, а продвинутому думаю будет интересно самому повторить весь этот путь. Я же готов попробовать реанимировать какой-нибудь «кирпич» (пока опыта мало — первым людям 5т.р(МК включен) +300 за доставку, дальше будет чуть дороже)

Для людей у которых такой кирпич и которые еще не готовы отсылать его мне, я могу посоветовать такие действия:
0. Подключать можно только по USB, этого достаточно для питания МК.
1. (без включения)Вначале тестером, по последней картинке проверить не звонятся ли контакты на пинах Vcc и Vdd. Если звонятся, то МК на 99% мертв и возможно была переплюсовка. Думаю тут надо только менять МК
2. (с включением) Посмотреть сигнал на пине CNVss диагностического разъема. в обычной жизни он должен быть землей, ну или по крайней мере явно меньше 1В. Если это не так, то возможно что-то не так. насколько я понимаю(возможно ошибаюсь) этот пин имеет две подтяжки и если к примеру в одной линии перегорел резистор и пин ушел в плюс, то прибор все время находится в режиме входа в бут. Если это так, то надо попробовать подключить этот пин на землю и проверить. Если мое предположение у кого-нибудь сработает, то обязательно отпишитесь.
3. Если все нормально то можно попробовать зайти в бут через программу M16C-Flasher и посмотреть «живой ли вообще МК»?! для этого нужно подключить ножки диагностического разъема по схеме что я нарисовал в режиме mode1(правда в программе это mode2 . в своей картинке я ошибся) к обычному ttl-usb преобразователю (ножки rx, tx и gnd) и попробовать подключиться. для ресета можно просто передергивать шнур юсб или пинцетом аккуратно замыкать пины reset и Vss(GND)
если МК жив, то значит или дело в прошивке или где-то в схеме. В чем именно я пока сказать не могу, так как с кирпичами еще дел не имел.

В общем на этом наверно тему LM2 можно закрывать и переходить к другим делам. В общем время провел весело и c пользой, отдохнул от других своих проектов, которыми собираюсь продолжить заниматься в ближайшее время 🙂 Надеюсь тоже будет любопытно почитать. Всем мир!

P.S. для программистов МК и просто заинтересованных изучать это дело, повторно прорекламирую свой новый форум mcumpu

P.P.S перечитал. часто использую фразу «тут я понял» :)))) жесть, но исправлять лень.
