Принципиально ЭБУ построены на базе 16-ти разрядного процессораST10F273выпускаемого фирмой STMicroelectronics. Поговорим о М73.
| Конфигурация1 производятся двумя заводами: НПО«ИТЭЛМА» и «АВТЭЛ». На сегодня это контроллеры перекрывающие линейку «переднего привода» ВАЗ: A(I)308DA02, A308DB03, A3028RA01, A3028RA01v2, A3028RA02,A(I)317DA02. |
Конфигурация2 производятся двумя заводами: НПО«ИТЭЛМА» и «АВТЭЛ».На сегодня это контроллеры перекрывающие линейку «Классика»,«Приора»,«Калина»: A(I)327RB06, A(I)327RC07, A(I)373DA01, I303CE05. |
Конфигурации процессоров отличаются вариантами расположения на плате конфигурационных резисторов и соответственно совершенно разным софтом.
Конфигурация 1
Конфигурация 2
Визуально корпуса ЭБУ отличаются креплением крышки контроллера:
«Автел» — заклепки, «Ителма» -болт с гайкой.
Программно конфигурации ЭБУ отличаются сильнее.
Конфигурация 1:
Единственный верный способ научиться калибровать САМОМУ! ПОЧЕМУ редактированию никто НЕ УЧИТ?!
Полный размер Флешь 917,504 кБ. Программно отличаются между собой главным образом бутлоадером (начальным загрузчиком).
Кроме того программисты «АВТЭЛ» ,дабы затруднить доступ к процессору контроллера для изменения его конфигурации, встроили в программный код защиту, которая не позволяет внешним загрузчикам попасть в первые четыре сектора внутренней памяти процессора и изменить ее содержимое.
На практике это означает, что при попытке залить в ЭБУ «Автэл» 1 конфигурации прошивки с другим бутлоадером (от «Ителмы» М73, Я72+, М73 от ЭБУ 2 конфигурации) сработает защита и ЭБУ «ляжет», т.е. перестанет функционировать как ЭБУ. С этой точки зрения хорошо работает CombiLoaderот SMS перед загрузкой осуществляется проверка соответствия прошивки ЭБУ и при ее отрицательном результате загрузка просто не осуществляется.
Конфигурация 2:
В этой конфигурации процессора совместимость ПО больше и проще. Все прошивки имеют одинаковый бутлоадер и достаточно «родственный» SOFT. Полный размер флешь589,824кБ.
На практике это означает, что прошивки с префиксом «А» и «I» одинаково просто загружаются во все типы ЭБУ М73 конфигурации 2 и работают в них, не забываем только о недостающих деталях по каналу ДД для 21067 если вдруг мы захотим использовать этот контроллер на Калине с соответствующим софтом конечно.
Редактирование прошивки эбу своими руками
Как откатать прошивку при нестандартной конфигурации двигателя? Для этого необходимо приобрести соответствующее оборудование (инженерный блок, широкополосный датчик кислорода и соответствующее программное обеспечение). Общая стоимость оборудования составит порядка 10000-15000 грн. Невыгодно покупать такое оборудование, если у вас конфигурация стоковая.
Предлагаем Вам вариант прошивки простой и наиболее эффективный. Все что нужно для откатки прошивки с такой конфигурацией двигателя это ноутбук с программным обеспечением и кабель диагностики. Для калибровки прошивки у Вас в системе должен быть установлен датчик лямбда зонда.
Редактирование прошивок эбу своими руками
Программа калибровки по датчику кислорода определяет состав смеси (богатая или бедная) и проводит необходимые подсчеты и вносит некоторые изменения в прошивках. Смысл любой откатки прошивки заключается в том, чтобы откатать смеси. Идеальный состав смеси для любого двигателя составляет 14.7. Для того чтобы эффективно сжечь одну часть бензина нужно 14,7 частей воздуха.
Казалось бы, зачем калибровать прошивку, если мы можем зайти в редактор и в таблице указать нужный нам состав смеси. Не все так просто, как кажется потому, что сначала электронный блок должен посчитать, сколько воздуха зажал двигатель. И уже на основании этого количества воздуха электронный блок через форсунки впрыскивает необходимое количество бензина.
Если электронный блок впрыснет через форсунки небольшое количество бензина, то смесь будет бедной. Если электронный блок впрыснет через форсунки большое количество бензина, то смесь будет богатой. Поэтому, базовая откатка прошивки заключается в том, чтобы откатать количество воздуха, которое потребляет двигатель.
В любой прошивке за количество потребляемого воздуха отвечает две таблицы: базовое цикловое наполнение и поправка циклового наполнения. Таблица базового циклового наполнения в прошивке говорит о том, сколько двигатель впрыснул в себя воздуха. Таблица поправки циклового наполнения говорит о том, сколько реально дошло воздуха до цилиндров до этого двигателя. Поэтому таблица базового циклового наполнения и поправка циклового наполнения являются базовыми. Исходя из показаний этих таблиц строятся все остальные параметры таблицы, такие как состав смеси, зажигание, сколько нужно добавить бензина когда мы резко нажимаем педаль газа (ускорительный насос).
Прежде чем записать в блок прошивку для откатки ее нужно сначала подготовить. Будем использовать заводскую прошивку для блока Январь 7.2 для двигателя 21124 на индивидуальных катушках зажигания. Название этой прошивки А205до57. Для подготовки прошивки используется программа ChipTuningProверсия 3.21. Открываем ChipTuning и выбираем эту прошивку.
При открытии прошивки программа ChipTuningProпредлагает воспользоваться картой этой прошивки. Что такое карта? Любая прошивка — это набор математических формул и таблиц, причем, каждая таблица прошивки имеет свой адрес. К примеру возьмем, что таблицу «холостой ход». Состав смеси на холостых имеет адрес 1А, а таблица «рабочие режимы» базовый состав смеси имеет адрес 2Б.
Так вот карта говорит в программе ChipTuningProо том, что в таблице адрес 1А нужно отображать как холостой ход состав смеси на холостых. Таблицу 2Б нужно отобразить как рабочие режимы состав смеси, базовый состав смеси.
Поэтому если Вы откроете прошивку с неправильной картой и произведете какие либо изменения в прошивке, сохраните и запишете в память электронного блока — в лучшем случае двигатель запустится, но будет работать очень неустойчиво. В худшем случае — вообще не запустится.
Потому, что нарушается целостность и порядок таблиц прошивки, нарушаются математические формулы, весь программный код прошивки перемешиваются. Итак, подготавливаем прошивку для ее откатки. Откатка будет производиться на штатном датчике кислорода. Штатный датчик кислорода не может точно определить состав смеси, точнее, он определяет только состав смеси равный 14,7.
Если смесь будет богаче, то датчик кислорода и будет показывать такие данные. Насколько богата, показать не сможет. То же самое происходит тогда, когда состав смеси бедный. Он может определить, что состав смеси бедный, но точный состав смеси определить не сможет. Этим он и отличается от широкополосного датчика кислорода.
Широкополосный датчик кислорода точно определяет состав смеси. Поэтому для откатки серьезных конфигураций двигателя, например, для турбированного двигателя такая откатка не годится потому, что когда смесь будет бедная и возникнет детонация и в худшем случае поршни Вам придется собирать с поддона. Датчик концентрации кислорода стоит.
Абсорбер на время откатки отключаем потому, что во время откатки должен поддерживаться уровень смеси, равный 14,7. Потому, что заводской датчик кислорода не может видеть другой состав смеси. Когда абсорбер продувается, то состав смеси убегает в бедную и из-за этого в программе калибровки прошивки приходится смесь обогащать.

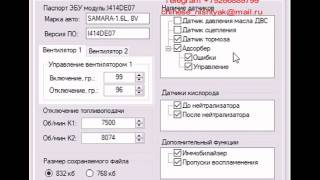

Когда абсорбер заканчивает продувку, то состав смеси обогащается и из-за этого в программе калибровки приходится смесь обеднять, т.е. состав смеси будет прыгать, а нам нужно чтобы состав смеси был постоянным, поэтому его на время откатки отключаем. Датчик детонации и датчик температуры воздуха, датчик фас. Если в системе какие-нибудь датчики отсутствуют, то их нужно галочку снять.
Признак постоянного включения топлива — галочка должна стоять потому, что на торможение двигателя электронный блок блокирует подачу бензина в двигатель. Опять же, отсюда смесь будет убегать, а нам нужно, чтобы смесь была постоянной. Адаптация от нуля дросселя — должна галочка стоять. В общем, если какие-нибудь параметры непонятны, то информацию по ним можно посмотреть в интернете.
Во вкладке холостого хода в начальной коррекции времени впрыска на холостых нужно указать во всей таблице единичку. Рабочие режимы, состав смеси, ограничение состава смеси по температуре (должно стоять 14,7). Эта таблица говорит о том, что состав смеси не может быть беднее, чем 14,7.
Для экономичного режима таблицы также нужно указать 14,7. В коррекции времени впрыска — минимальное время впрыска в фазисном режиме (нужно указать 0,8 если у Вас присутствует датчик фаз). Эта таблица говорит о том, что минимальное время впрыска в абсолютно любых режимах двигателя не может быть меньше, чем 0,8. Если у Вас датчик фаз отсутствует, то здесь должно быть 1,2.
Обогащение по критерию дросселя. Экстраполирующий коэффициент и счета КПЦ для обогащения. Здесь нужно, чтобы вся таблица была в «0». Эта таблица отвечает за то, что когда мы нажимаем резко педаль газа, то срабатывает ускорительный насос. Принцип его действия такой же, как и на карбюраторе.
Если мы нажимаем резко педаль газа, то с ускорительного насоса подается дополнительное количество топлива, чтобы не было провалов. Здесь действует так же система с той лишь разницей, что дополнительное топливо впрыскивается через те же форсунки. Чтобы состав смеси не убегал от 14,7 нам нужно, чтобы на время откатки ускорительный насос был отключен от чувствительности по дросселю.
Здесь нужно указать во всей таблице единичку. Обеднение по закрытию дросселя. Экстраполирующий коэффициент и счета КПЦ для обеднения. Здесь должно стоять «0». В зоне чувствительности по дросселю также должно стоять так же как по дросселя 1%. В заводской прошивке уже стоит обычно 1%. Цикловое наполнение — это, по сути, главная таблица в прошивке.
Именно эту таблицу нам нужно откатать. Нам нужно, чтобы поправка циклового наполнения была равна единичке в табличке. Эта таблица участвует в расчете окончательного времени впрыска. Если значение в этой таблице меньше единички, то окончательное время впрыска будет меньше.
Если значение в этой табличке больше единички, то окончательное время впрыска будет больше соответственно и бензина будет больше. Таблица «Граница зоны экономичного режима». В этой таблице везде нужно указать 101%. Этим самым мы говорим системе о том, что при любом нажатии на педаль газа хоть в пол, а хоть чуть-чуть нажали, чтобы система видео о том, что мы ездим в режиме зоны экономичного режима.
Границы зоны экономичного режима и состав смеси связаны между собой. Следующий набор таблиц «лямбда регулирование». Первая таблица — это зона безусловного регулирования. Здесь нужно указать во всей табличке единичку. Тем самым мы говорим о том, что при любых режимах работы двигателя у нас всегда задействован датчик кислорода.
Число стабильных циклов для обучения — должно стоять 255. Следующая таблица «температура разрешения обучения». Вводим температуру 130 градусов. Это означает, что пока двигатель не прогреется до 130 градусов, я запрещаю электронному блоку самообучаться. Таким образом, мы навсегда блокируем, чтобы электронный блок самообучался.
В режиме откатки прошивки нам не нужно, чтобы электронный блок записывал свои данные в ячейки памяти. «Градиент таблицы обучения» — здесь нужно указать 255. Датчик положения дроссельной заслонки — в положении этого дросселя должна стоять во всем диапазону единичка. Положение открытого дросселя констант — должна стоять единичка.
И то же самое для таблицы «положение открытого дросселя». Все, мы подготовили прошивку для откатки. Теперь нам нужно ее сохранить. Программа пишет, что прошивке нужна защита. Защита нам не нужна, функцию защиты удаляем и сохраняем прошивку.
Программа подготовила прошивку для откатки, также она сохранила изначальную версию этой прошивки до внесения изменений. Теперь задача эту прошивку записать в память электронного блока. Заливаем прошивку в блок. Затем открываем Combiloader. Далее производим чтение. Прошивку, которую сейчас считала программа обязательно сохранить, чтобы всегда можно было откатиться на эту прошивку.
Открываем подготовленную прошивку и записываем ее в блок. Запись почти окончена. Прошивка записана. Переходим во вкладку EPROMи его очищаем. В нем хранится таблица обучения. Перед откаткой ее нужно обнулить. EPROM очищен и теперь закрываем программу.
Затем устанавливаем электронный блок на место.
Электронный блок установлен, кабель диагностики подключен к колодке диагностики и ноутбуку. Запускаем программу для откатки прошивки. Для соединения программы с электронным блоком адаптер у Вас должен быть законектен на СОМ1. Программка по голам диагностики откатывает базовое цикловое наполнение и поправку циклового наполнения.
Мы можем зайти в параметры и посмотреть параметры датчиков механизмов системы впрыска. Двигатель у нас прогрет (95градусов). Здесь мы можем посмотреть АЦП разных датчиков (положение дроссельной заслонки, датчик массы расхода воздуха). Можем посмотреть ошибки, пропадание набора бортовой системы. В нашем случае выдает ошибку потому, что мы отключали электронный блок для прошивки.
Теперь открываем прошивку, которую мы подготовили для откатки. А205 до 57 на откатку. Прошивку открыли. Справа в программе отображаются датчики механизмов, обороты сейчас 800(плавают в пределах 800-880). Потом мы их будем поднимать до 950.
Показывает угол напряжения зажигания (альф, состав смеси). Откатка по УДК производится на составе смеси 14,7, напряжение бортовой системы, температура двигателя, время впрыска, массовый расход воздуха. Внизу программы «стационарность по радиусам, стационарность по циклам». Вообще к этой программе есть справка, поэтому с этим описаниями Вы сможете ознакомиться в описании.
Также здесь есть вкладка «детонация», т.е. по этой таблице программа генерирует была ли детонация в определенных точках и при определенных оборотах положение дросселя или нет. Если наблюдается достаточно продолжительная детонация, то это значит, что можно изменить угол опережения зажигания.
Помимо этого, можно зайти в таблицу «загрузка форсунок» и посмотреть, на какое количество процентов загружены форсунки. Например, у нас при 10% положения дроссельной заслонки и оборотах 2730 загрузка форсунок была 17%. Если загрузка форсунок будет свыше 90% — это говорит о том, что форсунок для конкретной конфигурации двигателя уже не хватает. Нужно ставить форсунки более мощные. Например, волговские 107.
У меня была Митсубиши Лансер 6 и если честно, то я бы выбросил всю заводскую проводку и поставил блок управления Январь 5.1 или Январь 7.2 и откатал прошивку. Соотношение цены и качества при переходе на блоки Январь будет гораздо дешевле и удобнее. Потом при возникновении какой либо неисправности можно свободно подключиться к этому электронному блоку и произвести диагностику.
Например, заводской датчик давления для Mitsubishi стоит порядка 4000 грн, а волговский датчик давления стоит 300 грн. Чувствуете разницу? Поэтому будет проще избавиться от заводского блока и проводки и перевестись на систему управления Январь. Многие владельцы Audi 80 и Audi 100 переводят свои двигатели на систему управления Январь потому, что стоимость заводских датчиков велика.
Поэтому если у Вас есть желание перевести свой автомобиль на систему управления Январь, я могу Вам в этом помочь. Для этого Вам нужно будет приехать ко мне в город.
Видео с онлайн вебинара №2. Вопросы и ответы по чип тюнингу автомобилей
P:S. Если у вас есть еще вопросы по данной теме и вы хотите получить на них ответы, то приходите на наш следующий бесплатный вебинар.
