ПТК ТМИУС КП (Программно-технический комплекс — телемеханический информационно-управляющая система контроллируемого пункта)

Описание Структурная схема Шкафы

Для систем телемеханики, ССПИ и АСУТП подстанций 220-35 кВ критически важными являются параметры точности привязки времени фиксируемых событий к астрономическому времени (не хуже 1 мс) и синхронизации времени устройства от источника точного времени (не хуже 1 мс). В связи с этими требования есть ограниченный набор устройств, который выдерживает данные требования, это устройства, компаний ICPDAS LinPAC, iPAC-8841 и Advantech APAX. Широкие коммуникационные возможности позволяют параллельно производить опрос устройств нижнего уровня.

Функиональные возможности программного обеспечения указаны в его описании. Аппаратная реализация возможна на решениях различных производителей. Предпочтительно использование операционной системы Linux по причине повышенной надежности, стабильности и предсказуемости.

Сын-Студент Приезжает На Каникулы К Родителям…Сборник Весёлых Анекдотов, Для Супер Настроения!!!

Система строится по иерархическому принципу и, как правило, состоит из нескольких уровней:

Верхний уровень — контроллеры сбора данных или коммуникационные сервера

На верхнему уровне требуется выполнение следующих функций:

• Сбор данных по различным протоколам и интерфейсам
• Обработка принятой информации
• Передача информации на уровни РЭС, РДУ в различных протоколах с индивидуальным набором данных и настройками для каждого направления
• Ведение архивов принимаемой информации
• Визуалиация принятой информации на АРМ оперативного персонала в виде стационарного рабочего места или панельного АРМ
• Обеспечение горячего резерва для повышения надежности
• Синхронизацию астрономического времени с точностью не хуже 1 мс

В качестве предлагаемых решений следует использовать промышленные контроллеры или компьютеры на базе ОС Linux, такие как, ICPDAS LP-8821, Advantech ECU-4553 и многие другие.

Средний уровень — УСО (устройство сопряжения с объектом)

На среднем уровне требуется выполнение следующих функций:

• точности привязки времени фиксируемых событий к астрономическому времени (не хуже 1 мс) и синхронизации времени устройства от источника точного времени (не хуже 1 мс)
• Сбор дискретных сигналов с точностью привязки события не хуже 1 мс к астрономическому времени
• Сбор аналоговых сигналов с точностью привязки события не хуже 50 мс к астрономическому времени
• Выдача управляющих сигналов заданной длины импульса и контролем выполнения
• Передача информации на уровень управляющего контроллера в протоколах, содержащих метку времени, например, МЭК 60870-5-104

Нижний уровень — измерительные датчики, устройства релейной защиты

На нижнем уровне возможно применения большой номенклатуры устройств, не входящих в состав комплекса ПТК ТМИУС КП. Большой набор устройств предъявлет особые требования к верхнему уровеню

Ералаш Do you speak English? (Выпуск №182)

• Поддержка большого количества шаблонов устройств
• Наличие достаточного количества коммуникационных портов
• Возможность опроса устройств, не имеющих готового шаблона путем подбора параметров на месте

Типовая структурная схема подразумевает использование управляющего контроллера (опционально в горячем резерве), контроллеров УСО, блоков РЗА

Структурная схема системы ССПИ на базе контроллеров ICPDAS LP-8821

Система телемеханикиССПИ размещается в одном или нескольких шкафах напольного или навесного конструктива.

Типовой размер шкафов 2000х800х600 мм (ВхШхГ) без учета цоколя одностороннего или двухсторннего обслуживания.

В состав шкафа входят:

• контроллер телемеханикиССПИ
• контроллер сбора дискретных сигналов
• корзина расширения для модулей управления
• реле управления
• модули дискретного вводавывода, модули портов RS232/485, модуль синхронизации времени
• сетевое оборудование (коммутаторы, маршрутизаторы (в т.ч. 3G/4G), NTP сервер)
• блоки питания ~/=220В -> 24В
• источник бесперебойного питания
• конверторы питания ~/=220В -> =220В
• инверторы питания ~/=220В -> ~220В
• измерительные преобразователи тока, напряжения, температуры
• реле контроля изоляции цепей =24/220В
• устройства защиты линии интерфейсов RS232/485, Ethernet

Опционально в шкаф может устаналиваться оборудование:

• контроллер телемеханикиССПИ горячего резерва
• резервируемое сетевое оборудование (коммутаторы, маршрутизаторы)

Шкафы могут поставляться настроенные под Объекта Заказчика.

Источник: www.cea-energo.ru

Программы сспи что это

Для создания объектных систем сбора и передачи технологической информации (ССПИ) на подстанциях РТСофт использует аттестованные в ПАО «Россети» оборудование, ПО и программно-технические комплексы (ПТК) собственной разработки:

• сервер ССПИ на базе ПО SMART-SERVER
• программно-технический комплекс SMART-SPRECON
• комплекс телемеханики СМАРТ-КП2
• цифровые измерительные преобразователи МИП-02

Для построения ССПИ на подстанциях ЕНЭС используется решение на базе ПТК SMART-SPRECON. Особенностью решения является возможность его последующего развития до полноценной АСУ ТП подстанции.

В ПТК ССПИ подстанции ЕНЭС, как правило, реализуется два уровня программно-технических средств: уровень присоединения и подстанционный уровень.

Уровень присоединения включает следующее оборудование:

• контроллеры присоединения на базе контроллера SPRECON-E-C;
• измерительные преобразователи МИП-02.

Подстанционный уровень включает следующие компоненты:

• серверы ССПИ на базе ПО SMART-SERVER;
• стационарные и переносные АРМ на базе SCADA V460;
• оборудование системы единого времени (PTS-02);
• сетевое оборудование;
• оборудование системы гарантированного питания.

Сеть ПТК ССПИ состоит из станционной шины, связывающей устройства подстанционного уровня с устройствами уровня присоединения.

Сеть строится на основе кольцевой топологии с использованием технологии резервирования RSTP с восстановлением в случае однократного отказа.

Пример структурной схемы ПТК ССПИ для подстанции ЕНЭС приведен на рис.1

Для создания ССПИ подстанций среднего и низкого класса напряжения используется преимущественно ПТК СМАРТ-КП2. На базе данного комплекса могут построены ССПИ различной информационной емкости с использованием централизованной или распределенной архитектуры.

В централизованной архитектуре сбор и обмен технологической информацией с диспетчерским пунктом производится, как правило, одним контроллером СМАРТ-КП2.

Распределенная архитектура предусматривает несколько узлов сбора технологической информации на базе контроллеров СМАРТ-КП2, а также измерительных преобразователей МИП-02, объединенных сетью. Агрегирование и обмен технологической информацией с диспетчерским пунктом в распределенной системе в этом случае выполняет сервер ССПИ на базе ПО SMART-SERVER. В качестве аппаратной платформы сервера используется защищенный компьютер PS-01 разработки РТСофт.

Для обслуживаемых подстанций в составе ПТК организуется АРМ телемеханика, а также АРМ дежурного персонала. Интерфейс для подключения АРМ к системе, обеспечивается сервером ССПИ.

Пример структурной схемы ПТК ССПИ для подстанции среднего или низкого класса напряжения приведен на рис.2

В настоящее время объектные ССПИ созданные РТСофт успешно эксплуатируются на десятках сетевых объектов обеспечивая непрерывную передачу технологической информации в диспетчерские центры различного уровня.

Источник: www.rtsoft.ru

Система сбора и передачи информации подстанции

Система сбора и передачи информации (далее – ССПИ) подстанции предназначена для контроля состояния электротехнического оборудования, параметров электроснабжения.

Программно-технический комплекс (ПТК) ССПИ подстанции выполняет задачи:

• мониторинга текущего состояния электротехнического оборудования ОРУ-220 кВ;
• регистрации, архивирования и отображения на АРМ (оперативного персонала, дежурного электромонтёра, энергодиспетчера) информации о состоянии электротехнического оборудования;
• связи с системой станционной телемеханики;
• связи с системами диспетчеризации ФСК;
• самодиагностики программных и аппаратных средств.

ССПИ на базе MasterSCADA включает 2 резервируемых сервера и АРМ оперативного персонала. Сбор информации реализуется контроллерами сбора данных ARIS. Контроллеры имеют модульную структуру. В состав каждого контроллера входит 6 модулей дискретного ввода и 1 интерфейсный модуль RS-485.

Через дискретные входы контроллеры получают сигналы положения выключателей, разъединителей и заземляющих ножей; по интерфейсу RS-485 происходит прием измерений от измерительных преобразователей выключателей и ВЛ. Опрос терминалов ОПУ происходит контроллером через сеть Ethernet по протоколу МЭК-61850.

Передача данных с контроллеров к серверам происходит с помощью OPC-сервера Multi-Protocol MasterOPC Server по протоколам МЭК 60870-5-104 либо МЭК-61850. Также Multi-Protocol MasterOPC Server по протоколу SNMP опрашивает сетевое оборудование, входящее в структуру ССПИ. Полученные сигналы поступают в сервер, где обрабатываются и отображаются на АРМе с помощью программного обеспечения MasterSCADA 3.x. Для создания скриптов анимации заземления линий электрооборудования, а также для обработки сигналов использовался встроенный язык в среде разработки MasterSCADA.

Рис.1 Мнемосхема общего вида энергооборудования подстанции

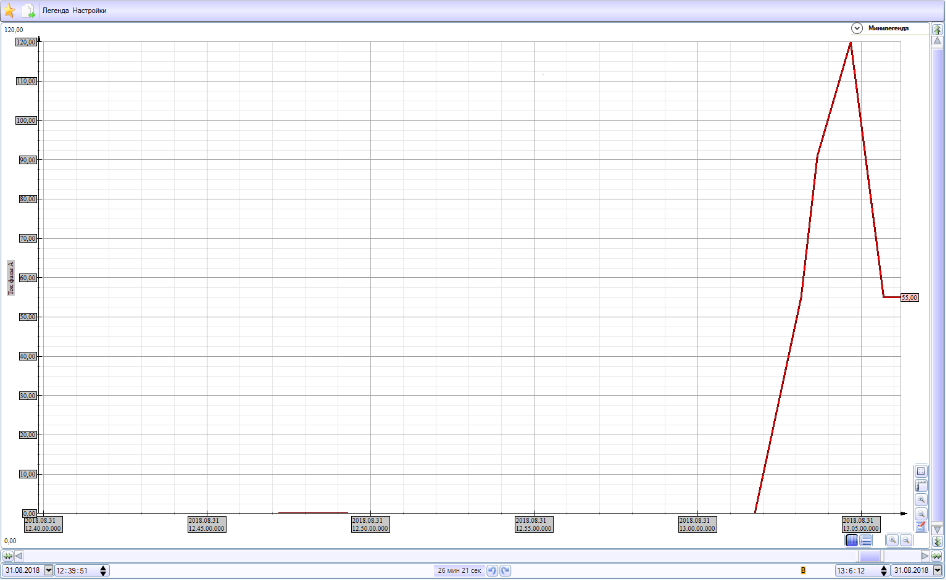

Рис.2. Фрагмент тренда изменения фазы тока.

Реализованная ССПИ имеет следующие характеристики:

• 1300 тэгов;
• 250 трендов;
• 51 мнемосхема.

Срок разработки и внедрения данной системы составил 5 месяцев. Ввод в эксплуатацию состоялся в июле 2019 года.

Внедрение данной системы позволило оперативному персоналу и инженерам своевременно получать информацию о состоянии и режимах работы энергооборудования ПС 220кВ. Диспетчерские центры ФСК получают информацию от ПС 220кВ.

123298, г. Москва, ул. Маршала Бирюзова, д. 1, корп. 3
(3-й этаж)

Все материалы сайта носят исключительно информационный характер и не являются публичной офертой, определяемой положением Статьи 437 (2) Гражданского кодекса РФ.

Согласие на обработку персональных данных

Источник: insat.ru

Системы сбора и передачи информации (ССПИ)

Система сбора и передачи информации (ССПИ) предназначена для оперативно-диспетчерского и эксплуатационно-технического управления основным и вспомогательным электрооборудованием ПС в нормальных (стационарных), переходных и аварийных режимах работы, а именно:

ССПИ ПС является основным средством ведения оперативным персоналом технологического процесса, обеспечивающим требуемый уровень надежности и эффективности эксплуатации основного оборудования во всех режимах функционирования ПС. Кроме того, ССПИ ПС является средством интеграции в едином информационном пространстве информационно-технологических систем, предусматриваемых на ПС.

Оборудование

В системе выделяется три уровня программно-технических средств (ПТС): полевой уровень, уровень присоединения, подстанционный уровень.

Подстанционный уровень

Оборудование, входящее в состав подстанционного уровня:

• устройства сбора и централизованного хранения информации – сервер системы (SCADA «ИНБРЭС»);
• средства представления, контроля информации и оперативного управления — АРМ оперативного персонала, АРМ Инженера ССПИ (клиент SCADA «ИНБРЭС»);
• сетевое оборудование (шина подстанции) и оборудования связи – коммутаторы, сетевые экраны, преобразователи интерфейсов и среды передачи данных, конвертеры протоколов;
• оборудование обеспечивающее передачу информации в диспетчерские центры — станционные контроллеры: ИНБРЭС-КТМ;
• оборудование системы единого времени обеспечивающее синхронизацию компонентов ПТК — приемник GPS/ГЛОНАСС, сервер точного времени;
• системы гарантированного питания ПТК.

ПТК, как правило, комплектуется лазерным принтером для распечатки ведомостей, отчетов, осциллограмм, графиков, схем.

Основными средствами отображения информации являются цветные мониторы, а средствами управления — оптические манипуляторы типа «мышь» и алфавитно-цифровые клавиатуры.

Для увеличения надежности ПТК может быть предусмотрена возможность организации горячего резервирования станционного контроллера.

Полевой уровень

Полевой уровень ПТК включает в себя датчики (первичные преобразователи) для сбора информации о ходе технологического процесса, не входящие в комплект основного оборудования.

Оборудование, входящее в состав полевого уровня:

• Указатели РПН;
• Метеостанция.

Вышеперечисленные устройства выполняют следующие функции:

• Определение положения отпайки трансформатора.
• Измерение метеорологических параметров.

Взаимодействие контроллеров телемеханики ИНБРЭС-КТМ с устройствами полевого уровня осуществляется с использованием протокола Modbus RTU.

Уровень присоединения

Оборудование, входящее в состав уровня присоединения:

• контроллеры одного, двух и более присоединений, контроллеры/УСО для сбора общеподстанционных сигналов: ИНБРЭС-КПГ-ВН;
• измерительные преобразователи;
• контроллеры присоединений выполняют следующие функции:
• сбор информации о состоянии дискретных входов (“сухих контактов” с активным уровнем =220В и =24В) с присвоением метки времени.
• автоматизированное управление коммутационными аппаратами.
• сбор аналоговых сигналов от измерительных преобразователей (датчиков) с выходным сигналом 4-20мА.
• функции автоматики, реализуемые посредством свободно программируемой логики, в частности:

Источник: inbres.ru
