ПК ЗО v3.0 «Межевой план» предназначен для использования кадастровыми инженерами для целей проектирования земельных участков и подготовки межевых планов в соответствии с требованиями, утвержденными приказом Минэкономразвития России №412 от 24.11.2008 г.
В состав комплекса входят:
— универсальная геоинформационная система ObjectLand версии 2.7;
— приложение «Межевой план» (прикладной модуль ГИС ObjectLand), которое предоставляет возможность подготовки межевых планов и набор дополнительных операций для проектирования контуров.
— генерация межевого плана на основе шаблонов в формате Microsoft Word;
— поддержка обмена данными с органами кадастрового учета (в форматах XML, CSV, MIF);
— поддержка единых землепользований (ЕЗП) и многоконтурных участков;
— мощные и разнообразные инструменты для работы с графической частью;
— набор операций для проектирования контуров земельных участков и их частей.
Программа «Землеустроитель»
Программа «Землеустроитель» предназначена для учета данных по земельным участкам и подготовки землеотводных документов.
КРЕДО КАДАСТР. От и До: знакомство с программой, порядок работы, пример проекта
Основные функции программы:
— гибкая настройка отчетов;
— возможность загрузки растровых изображений;
— возможность импорта данных в форматах AutoCAD (*.dxf), MapInfo (*.mid, *.mif), ArcView (*.shp) и Microstation (*.dgn);
— перенос данных из внешней СУБД;
— сохранение земельных участков в базе данных;
Результаты: Позволяет формировать землеустроительную документацию.
Программа «Землеустроительное дело»
Программа «Землеустроительное дело» предназначена для оформления землеустроительной документации, формирования межевых планов
Основные функции программы:
— работает на основе MapInfo;
— автоматически уравнивает теодолитные хода и системы;
— формирует отчеты в программе WORD;
— возможность настроить программу под Ваш район работ;
— удобно работать по сети с общей базой участков.
Результаты: позволяет формировать землеустроительную документацию.
Программное обеспечение CREDO Земплан 3.3
Назначение: расчет площадей земельных участков, создание и печать графических и текстовых документов при межевании земельных участков, инвентаризации земель.
Основные функции:
1) табличный ввод данных с клавиатуры;
2) импортируются имена и координаты X, Y точек, а также средние квадратические погрешности (Мti) положения характерных точек границы. При этом координаты точек представлены в той системе координат, в которой выполнялись обработка и уравнивание в системе CREDO_DAT. В процессе импорта участвуют только точки обоснования и полярные, т.е. из таблицы Пункты. Точки тахеометрии не импортируются;
3) интерактивное и автоматическое создание планов земельных участков:
— в таблице, с помощью ввода координат точек;
— графически, в графическом окне плана;
— выбором из существующих точек;
4) вычисление площадей участков, в том числе с учетом включаемых внутренних контуров и ограничений землепользования;
КРЕДО ТОПОГРАФ. От и До.
5) функции создания и вычисления площадей земельных участков – обмеров, пересечений, построений дуг заданного радиуса;
6) формирование и выпуск текстовой и графической части разделов Межевого плана, заполняемые на основании сведений о типах земельных участков, в соответствии с приказом Минэкономразвития России № 412 от 24.11.2008 г.;
7) экспорт данных по участкам и по точкам в систему Mapinfo, в формат ГКН (формат CSV), документов в форматы MS Office;
8) создание и редактирование шаблонов для оформления разделов текстовой и графической части Межевого плана в соответствии с приказом Минэкономразвития России № 412.
— выпуск основных документов для Межевого плана, в соответствии с приказом Минэкономразвития России № 412 от 24.11.2008 г. «Об утверждении формы межевого плана и требований к его подготовке, примерной формы извещения о проведении собрания о согласовании местоположения границ земельных участков».
— текстовые документы (формат RTF);
Дополнительные возможности
Редактор Шаблонов – дополнительное приложение к программе ЗЕМПЛАН (для формирования и редактирования шаблонов ведомостей).
КОНТРОЛЬНЫЕ ВОПРОСЫ
1. Дать определения информации и данным.
2. Перечислить характеристики информации.
3. Дать определение кадастровой информации.
4. Перечислить этапы развития информационных систем.
5. Дать определение информационной системы, какие задачи она решает, назвать основные функции.
6. Из каких компонентов (подсистем) состоит структура ИС? Назвать основные задачи, решаемые каждой подсистемой.
7. Перечислить устройства ввода и вывода информации.
8. Дать определения СУБД и БД.
9. Перечислить виды баз данных по их структуре
10. Что представляет собой реляционная структура данных?
11. Как называется ключ объединения семантической и геометрической баз данных?
12. Как называется язык запросов, реализованный в СУБД для обработки и поиска данных?
13. Перечислить типы ИС. Какие задачи решает каждый тип?
14. Назвать представителей ДИС.
15. Дать классификацию ФИС по сфере применения, территориальному охвату и уровню объектов управления.
16. ГИС. Дать определение. Основная задача ГИС. Что является объектами ГИС?
17. Перечислить области применения ГИС.
18. Какую информацию можно представить пользователю, используя систему ГИС?
19. По каким признакам классифицируют ГИС? Перечислить.
21. Дать классификацию ГИС по каждому из видов классификации ГИС и краткую характеристику. Назвать наиболее ярких представителей для каждого класса.
22. Перечислить основные функции, которые должны выполнять ГИС.
23. Как называется способ представления и расположения графических данных на внешнем носителе?
24. Растровое и векторное изображение. Дать определение.
25. Растровые форматы. Применение. Достоинства и недостатки.
26. Какие разделы включает структура растровых форматов?
27. Перечислить алгоритмы сжатия графических изображений.
28. Назначение векторных форматов. Достоинства и недостатки.
29. Типы структур векторной модели данных.
30. Модель данных «спагетти». Дать определение. Показать в виде схемы.
31. В чем заключается главное различие между векторной и растровой моделями данных?
32. Дать определения цифровая модель местности, электронная топографическая карта, цифровая карта.
33. Для чего используют векторную форму представления электронных топографических карт?
34. Перечислить автоматизированные системы, входящие в комплекс CREDO.
35. Назначение автоматизированной системы CREDO_DAT.
36. Какие действия входят в пункт меню Расчеты в программе CREDO_DAT?
37. Какие ведомости следует просмотреть для оценки качества уравнивания в программе CREDO_DAT?
38. Какая особенность существует при вводе левых и правых горизонтальных углов в CREDO_DAT?
39. Перечислить невязки, по которым можно оценить качество полевых измерений полученных в результате уравнивания теодолитного и нивелирного ходов.
40. Что является результатом программы Земплан 3.3 комплекса CREDO?
41. Назначение ГИС – MapInfo.Достоинства и недостатки. Особенности программы.
42. Перечислить функциональные возможности программы – MapInfo.
43. Какие данные используют ГИС при организации моделей данных? Что определяют эти данные?
44. Как называется операция, когда программа загружает файл, сделанный другой программой?
45. Какая система координат используется в программе MapInfo
46. Сколько раз необходимо регистрировать растровое изображение?
47.Как называется графический уровень представления данных таблицы в окне Карты?
48.Перечислить состав файлов слоя в программе MapInfo. Какую информацию содержит каждый файл?
49. Что образуется в результате оверлейных операций?
50. Дать определение буферной зоны.
51. Перечислить, что используют для наглядного представления и картографического анализа пространственных данных в ГИС MapInfo.
52. Как называется процесс преобразования растрового изображения в векторное изображение?
53. Какие технологии векторизации картографических основ существуют?
54. Как делят программы векторизаторы по режиму векторизации и по типу исходного материала? Какие растровые изображения они позволяют преобразовывать в векторную форму.
55. Назначение, функциональные возможности, достоинства и недостатки Автоматизированного векторизатора графических данных MapEDIT.
56. Дать определение земельно-информационной системе. Перечислить основные функции.
57. Что является объектами ЗИС?
58. Назначение, функциональные возможности Программного комплекса «Автоматизированный Кадастровый офис».
59.Перечислить основные этапы формирования инвентаризационного плана (карты) в программе «Автоматизированный Кадастровый офис».
60.Назначение геодезического модуля «Геомастер».
61. На какие команды делятся функциональные возможности геодезического модуля «Геомастер». Перечислить какие виды работ относят к каждой команде.
62. Перечислить программы, которые используются для формирования межевых планов, в соответствии с приказом Минэкономразвития России № 412 от 24.11.2008 г.
СЛОВАРЬ ОСНОВНЫХ ТЕРМИНОВ И ОПРЕДЕЛЕНИЙ
Кадастровая информация (представляемая в ИС) – есть совокупность графических и схематических данных, характеризующих пространственное, правовое и экономическое положение объектов в пределах (определенной) территории.
Точечный объект – топографический объект представлен внемасштабным условным знаком.
Линейный объект — топографический объект, длина которого выражена в масштабе карты (плана), а ширина условно;
Площадной объект — топографический объект у которого длина и ширина выражены в масштабе карты (плана).
Геоинформатика — технология (ГИС-технология) сбора, хранения, преобразования, отображения и распространения пространственно-координированной информации;
Атрибутивная информация в ГИС – это данные, описывающие качественные или количественные параметры пространственно соотнесенных объектов.
Географическая информация (пространственная, картографическая) — это данные, описывающие пространственное место расположение объектов (координаты, элементы графического оформления).
Цифровая карта – цифровая модель земной поверхности сформированная с учетом законов картографической генерализации в принятых для карт картографической проекции, разграфке, системе координат и высот.
Электронная топографическая карта -это (векторная или растровая) карта, изготовленная в принятых для общегосударственных топографических карт математической и геодезической основах, содержании, графическом и цветовом оформлении
Под (ЦММ) – понимают логико – математическое описание в цифровой форме объектов земной поверхности (информация о всех элементах местности — рельефе, ситуации, топографических объектах) и отношения между ними.
Идентификатор — уникальный номер, приписываемый пространственному объекту слоя; может присваиваться автоматически или назначаться пользователем; служит для связи позиционной и непозиционной части пространственных данных.
Пространственный анализ — группа функций, обеспечивающих анализ размещения, связей и иных пространственных отношений пространственных объектов, включая анализ зон видимости/невидимости, анализ соседства, анализ сетей, создание и обработку цифровых моделей рельефа, П.а.объектов в пределах буферных зон и др.
Буферная зона — область, которая охватывает все объекты, расположенные не далее заданного расстояния от некоторого объекта (линейного типа, области, точки и другого типа объекта карты). Создание буфетных зон входит в операции географического анализа.
Генерализация -процесс обобщения данных для упрощения их восприятия или обработки. Например, река может содержать множество изгибов и рукавов; однако на обзорной карте, охватывающей большую территорию, такая река может быть обозначена прямой линией. Аналогично города, которые в действительности являются площадными объектами, на обзорных картах показываются точками.
Векторная форма представления (цифровой картографической информации): Способ представления метрической картографической информации в виде последовательности векторов
Растровая форма представления (цифровой картографической информации): Способ представления цифровой картографической информации в виде матрицы, элементами которой являются коды цветов картографического изображения
Векторизация цифровой карты – это технологический процесс, заключающийся в преобразовании метрической информации объектов цифровой карты, из растровой формы в векторную. Векторную форму представления электронных топографических карт используют для отображения местности и обстановки (форма и местоположение объектов), решения расчетных задач.
Векторизатор – программное средство для выполнения растрово-векторного преобразования (векторизации) пространственных данных.
Оцифровка – процесс преобразования данных с бумажных карт в компьютерные файлы.
Оверлей – операция наложения друг на друга двух или более слоев, в результате которой образуется графическая композиция исходных слоев или один производный слой, содержащий композицию пространственных объектов исходных слоев, топологию этой композиции и атрибуты, арифметически или логически производные от значений атрибутов исходных объектов.
Растр — средство цифрового представления изображений в виде прямоугольной матрицы элементов изображения — пикселов, образующих основу растрового представления изображений или пространственных объектов.
Экспорт – процесс, при котором программа сохраняет информацию в файле, для использования в других программах.
Импорт — процесс загрузки одной программой информации из файла, который был создан другой программой.
Язык SQL ((Structured Query Language) Стандартный язык, используемый для анализа информации из реляционных баз данных.
Информационные технологии – технологии основанные на использовании компьютеров и телекоммуникационных средств (интернет).
Информационные коммуникации -это пути и процессы, обеспечивающие передачу сообщений от источника информации к ее потребителю.
Межевой план — документ, который составлен на основе кадастрового плана, соответствующей территории или кадастровой выписки о соответствующем земельном участке и в котором воспроизведены определенные внесенные в государственный кадастр недвижимости сведения и указаны сведения об образуемых земельном участке или земельных участках, либо о части или частях земельного участка, либо новые необходимые для внесения в государственный кадастр недвижимости сведения о земельном участке или земельных участках.
Источник: studopedia.su

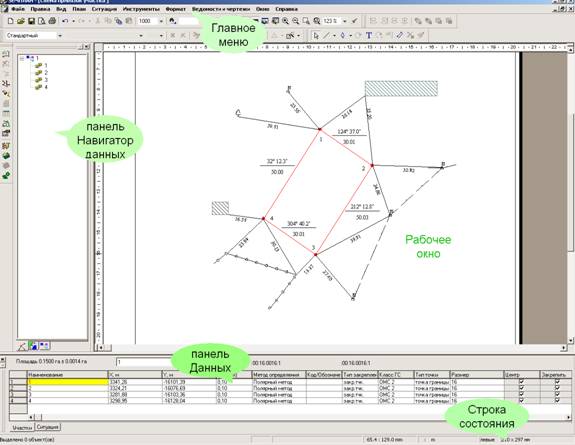

Интерфейс. Интерфейс программы Земплан 3.3, является стандартным для большинства Windowsприложений, работающих с графикой
Интерфейс программы Земплан 3.3, является стандартным для большинства Windowsприложений, работающих с графикой. Большую часть экрана занимает рабочее окно, в котором отображаются результаты любых построений. В верхней части — Главное меню, открывающее доступ ко всем командам, в нижней части – панель Данные, слева – панель Навигатор данных, в самом низу окна — Строка состояния (информирующая о текущем состоянии объекта), пиктограммы Панели инструментов для быстрого доступа к командам, могут располагаться как над рабочим окном, так и слева от него.
Панели Навигатор данных и Данные являются паркуемыми панелями и при необходимости могут быть скрыты.
 |
Панель Навигатор данных предназначена для осуществления быстрого доступа к объектам плана, а также для проведения с ними различных действий. Панель имеет вкладки: Участки
, Ситуация
, Объекты
В панели Данные осуществляется ввод и редактирование данных. Эта панель также имеет две вкладки Участки и Ситуация.
Вкладка Участки предназначена для ввода координат точек участков. При выборе уже созданного участка в верхней части панели отобразятся Учетный номер, Кадастровый номер, площадь и величина погрешности.
Вкладка Ситуация предназначена для ввода и редактирования координат точек элемента ситуации. В таблице этой вкладки отображаются координаты точек только одного элемента ситуации.
Главное меню располагается под строкой заголовка программы и открывает доступ к общим функциям, вызов которых осуществляется через соответствующие выпадающие меню или иконки инструментальных панелей.
Инструментальные панели, размещенные ниже глав меню, обеспечивают быстрый доступ к требуемым функциям и установкам и имеют вид, принятый всеми программами комплекса CREDO.
Рабочее графическое окно занимает всю центральную часть экрана и используется для отображения элементов обрабатываемого земельного участка.
Панель «Данные» предназначена для ввода и редактирования исходных данных и включает две вкладки: Участки (для ввода и редактирования идентификаторов и координат точек земельного участка) и Ситуация (для ввода и редактирования координат точек элементов ситуации).
Панель «Навигатор» данных имеет вкладки: Участки (для отображения древовидного списка все участков и точек их границ), Ситуация (для отображения в виде древовидного списка всех слоев и все составляющих их элементов ситуации), Объекты (для отображения древовидного списка всех текстовых и графических объектов).
Обе панели размещаются в указанном месте рабочего окна (на рис. 3.15 они показаны в нижней части и справа соответственно).
Понравилась статья? Добавь ее в закладку (CTRL+D) и не забудь поделиться с друзьями:
Источник: studopedia.ru
ЗЕМПЛАН 3.4
Назначение
Расчет площадей земельных участков, создание и печать графических и текстовых документов при инвентаризации земель.
Исходные данные
Рукописные журналы и ведомости, файлы формата KAT и KTP, импортируемые из систем CREDO_DAT, CREDO_TER, CREDO_MIX, текстовые файлы произвольных форматов, содержащие имена пунктов и их координаты.
Основные функции
- ввод данных в таблицы;
- импорт данных для построения землеустроительного плана: импорт данных CREDO, импорт текстовых файлов произвольных форматов;
- формирование ведомостей отдельных участков;
- построение плана участка;
- вычисление площади участка, в том числе с учетом включаемых внутренних контуров;
- создание и редактирование (изменение свойств) пунктов;
- создание и редактирование линий и участков контуров;
- оформление чертежа — рамка, тексты, фигуры, условные знаки и т.д.;
- вставка и модификация объектов других приложений Windows
Результаты
Государственный акт на земельный участок, план границ землепользования, схема привязок вершин углов поворота границ землепользования, ведомости.
