STAG MOBILE
Чтобы удовлетворить ожидания монтажников и пользователей наших систем автогаз, наши разработчики создали приложения для мобильных устройств. STAG МОБИЛЬНЫЕ удобство и простота доступа к полному программного обеспечения АС STAG на ваш телефон или планшет.
Приложение поддерживает только драйверы устройств и Q поколения DPI, которые Qbox STAG-4, STAG-4 Qbox Вперед Qmax STAG-300, STAG-400 DPI.
Последние приложения не только калибровки программного обеспечения STAG-, но дополнительные штрихи для водителя в виде текущей установки газового параметров управления и функции читателя OBD которая предварительно просматривает параметры диагностического интерфейса на борту. Просто сканер OBD2 / EOBD на вашем телефоне!
Для начала просто олень, посвященный интерфейса Bluetooth интерфейс и установлена STAG следующий мобильный.
Последнее обновление
25 нояб. 2022 г.
Инструменты
Безопасность данных
arrow_forward
Чтобы контролировать безопасность, нужно знать, как разработчики собирают ваши данные и передают их третьим лицам. Методы обеспечения безопасности и конфиденциальности могут зависеть от того, как вы используете приложение, а также от вашего региона и возраста. Информация ниже предоставлена разработчиком и в будущем может измениться.
Что такое ЭКСТРА ВПРЫСКИ в гбо и с чем его едят
Источник: play.google.com
Обзор программы для блоков ГБО STAG Mobile
Итак, посмотрим данную программу, которая работает на Android v.4.0 и выше с газовыми блоками управления ГБО4 STAG линейки «Q» — это Q-box Basic, Q-Box Plus, Q-Next Plus, Q-Max Plus. С другими блоками управления работать НЕ БУДЕТ. Даже не пытайтесь. И Digitronic тоже нет. Ради этих двух программ я в своё время перешёл со Stag 4 Plus на Stag Q-box Basic.
Программа официальная, выпущенная STAGом и свободно распространяется через Google Play Market.
Возможно, для кого-то будет сложностью что программа полностью на английском языке, — ну тут уж, ребята, ничего не поделаешь, рынок диктует свои правила и нужно учить язык международного общения. Это в жизни ОЧЕНЬ сильно может пригодиться (это из личного опыта).
Итак, о самой программе. Она призвана диагностировать, наблюдать и настраивать Ваш блок ГБО, в отличие от STAG GasComputer, которая является программой, отображающей информацию (по сути — газовым бортовым компьютером). Вроде как даже есть возможность обновлять прошивки блока, но лично не проверял 🙂
Фактически, она полностью повторяет программу AcStag версий 0.23.**** для Windows на ПК/ноутбуке.
Подключение производится посредством bluetooth-адаптера либо кабеля ГБО (на FTDI-микросхеме) через OTG и microUSB в смартфоне/планшете. На какое-то время STAG убрал возможность подключения по USB, но сейчас, смотрю, возможность опять появилась.
Обозначу, что всё проделывалось лично мною на моём Q-box Plus, кроме 2-х фотографий с надписями по бокам, т.к. мне их прислали, чтоб показать, что это всё работает и на Q-Max Plus на 6-8-циллиндровых машинах.
Итак, я просто сделал скриншоты, чтоб было понятно, что и как 🙂
первое окно, открывающееся после старта программы
Подключение если через USB, — просто жмем на кнопку «Connect», если через Bluetooth — значит кнопочкой «Меню» в правом верхнем углу в подменю «Blutooth» в начале выбираем нужный адаптер.

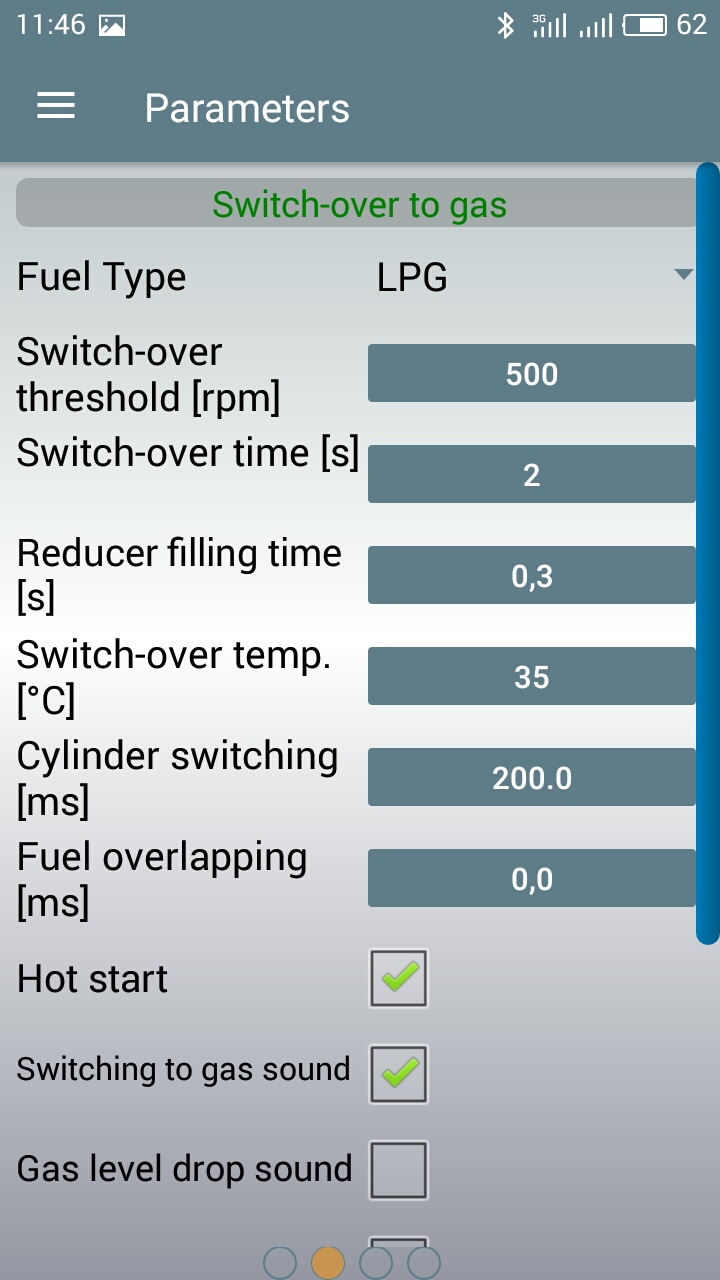

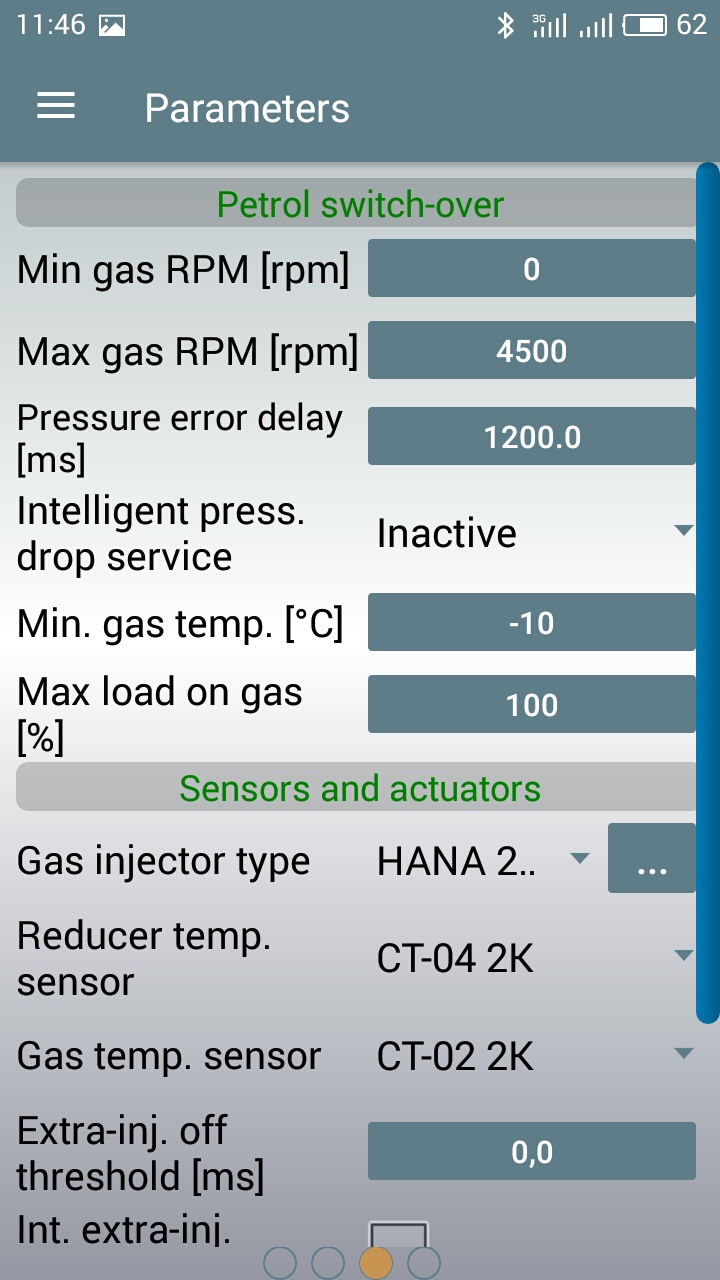

Первые 4 иконки/квадратика — меню настроек. Притом можно нажать на любую, а дальше просто скроллить экраны с настройками просто как рабочие столы. Здесь мы можем полностью сделать начальные установки блока прямо со смартфона, установить температуру переключения на газ, обороты переключения с газа на бензин, сделать калибровку индикатора уровня газа в баке и много чего другого.
Запчасти на фото: 352000

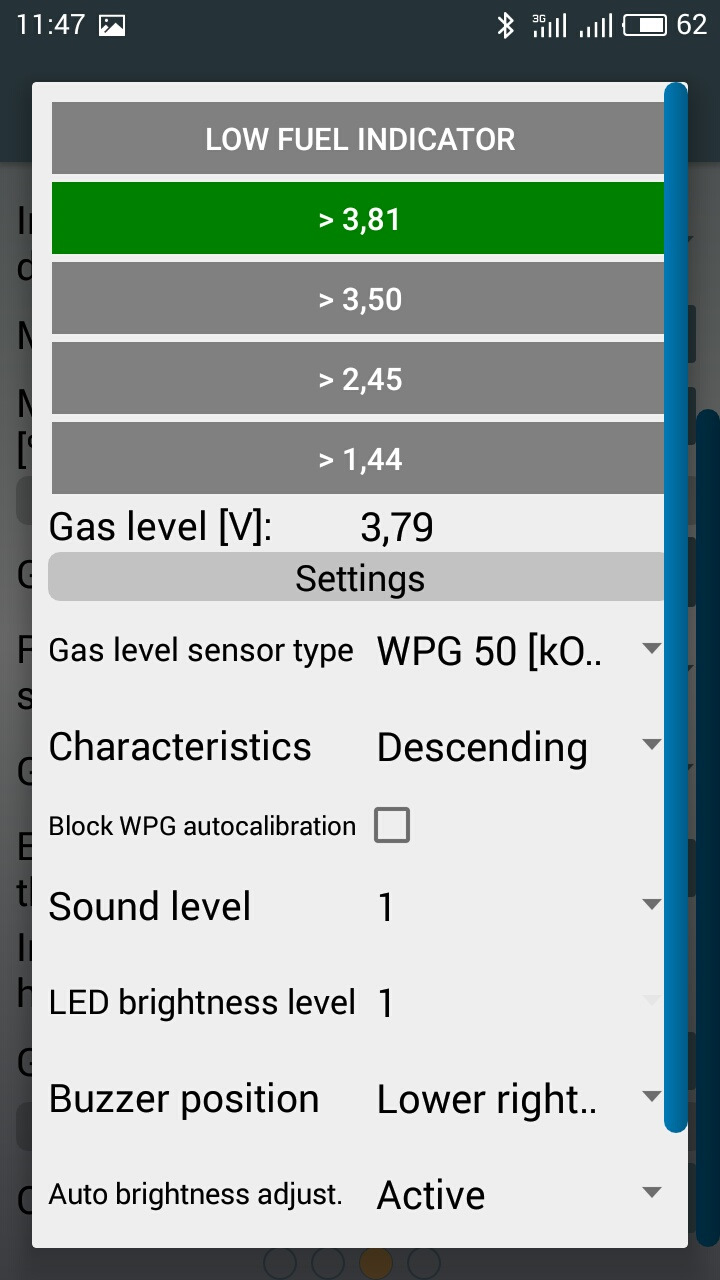

страница калибровки

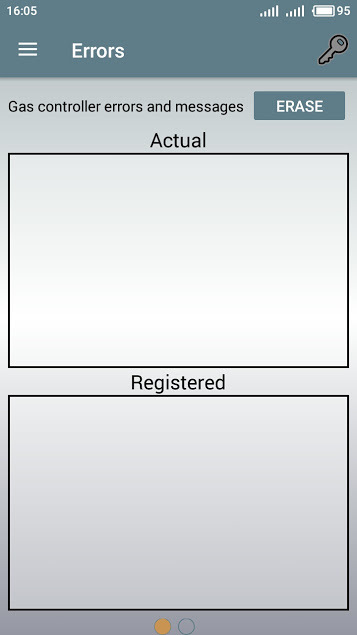

Далее по центру со значком «!» — страница с ошибками. Тапнув по ней, мы увидим страницу ошибок блока ГБО (если они есть). Если блок ГБО НЕ Q-box Basic из вышеперечисленных, и подключен к ЭБУ машины/двигателя через K-line или CAN — можно скроллить влево и увидеть точно такую же страницу, но уже с ошибками двигателя (и адаптеру elm327 можно сказать «покааа» :))
у меня ошибок нет, поэтому пусто

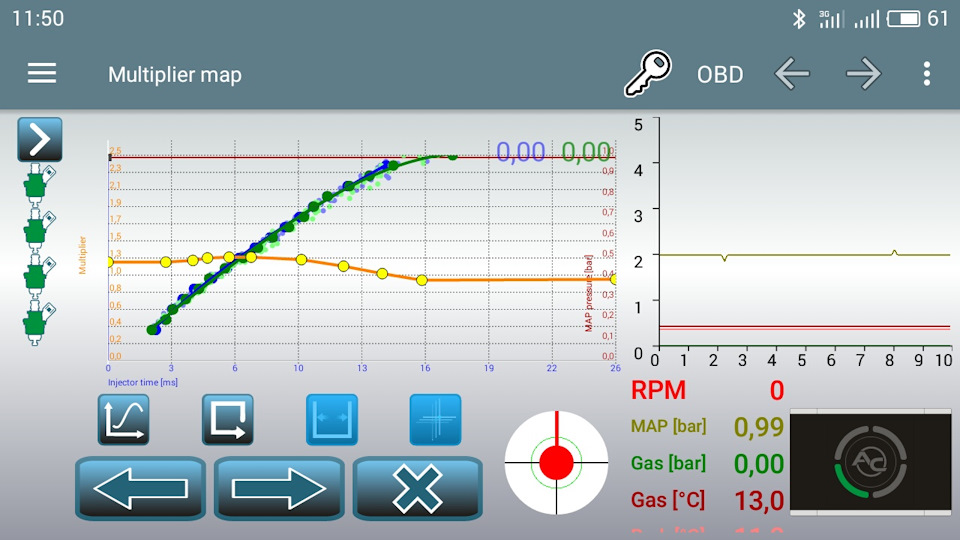

Следующая вкладка для настройки топливных карт
Эта картинка с Q-max с 6ю форсунками
Полный размер
Это мои топливные карты с Q-box Plus
На первой фотке в принципе всё расписано, — выбираем точку, она подсвечивается красным, а потом вот этим нарисованным «джойстиком» перемещаем точку, куда нужно (в тонкости настройки ГБО я не стану углубляться). Второе фото — это карты моей машины со включенным режимом автоадаптации (такого режима нет в Q-box Basic) — машина исходя из данных, считываемых с двигателя, максимально адаптирует газ таким образом, чтоб работа двигателя вообще не отличалась от работы на бензине.

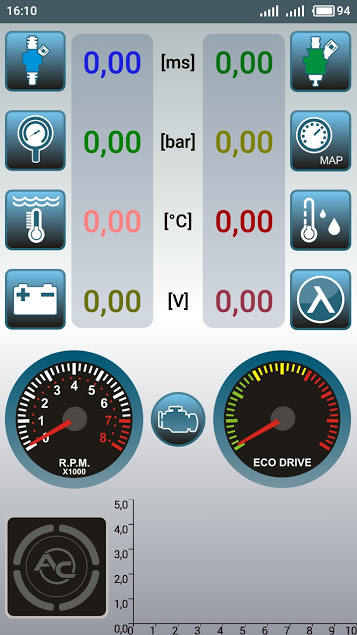

Тапнув по иконке с изображением руля, мы увидим страницу, крайне похожую на программу GasComputer, из которой, собственно, эта программа и выросла. Здесь тоже самое, по сути — газовый бортовик.
газовый бортовик, такой же как отдельная программа GasComputer
Иконка со значком осциллографа — это доступ к графикам работы блока ГБО, точно так же как и на Windows-версии
Полный размер

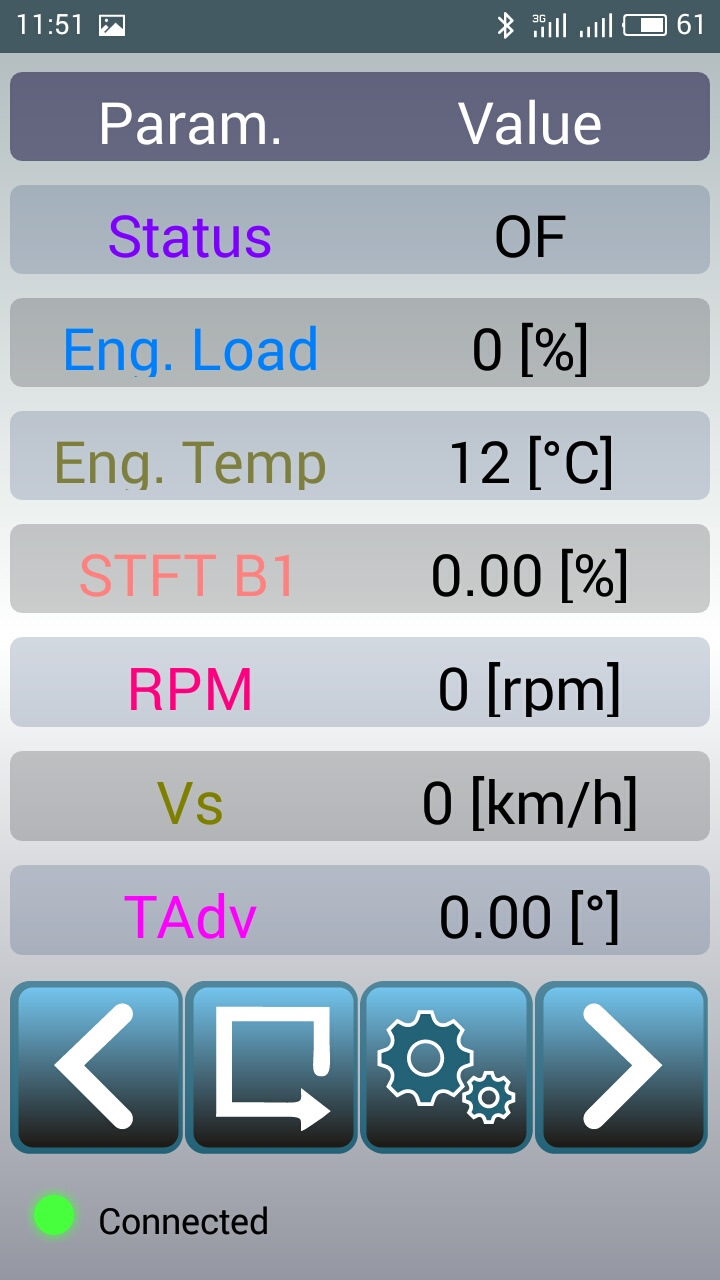

следующая иконка будет работать, если у нас НЕ блок Q-box Basic, — это «считыватель OBD», — страница, на которой мы можем вывести то, что нас интересует по двигателю — это аналог того, для чего мы используем elm327.
информация, считанная STAGом через k-line или CAN
Иконка с изображением машины и бумажного планшета — это просто информация про машину. Обычно там записывают имя установщика ГБО, его номер телефона, параметры машины и установленного ГБО, а также диаметр сопел газовых форсунок.
Предпоследняя иконка — ребята, вот честно, я не помню, что это )))))

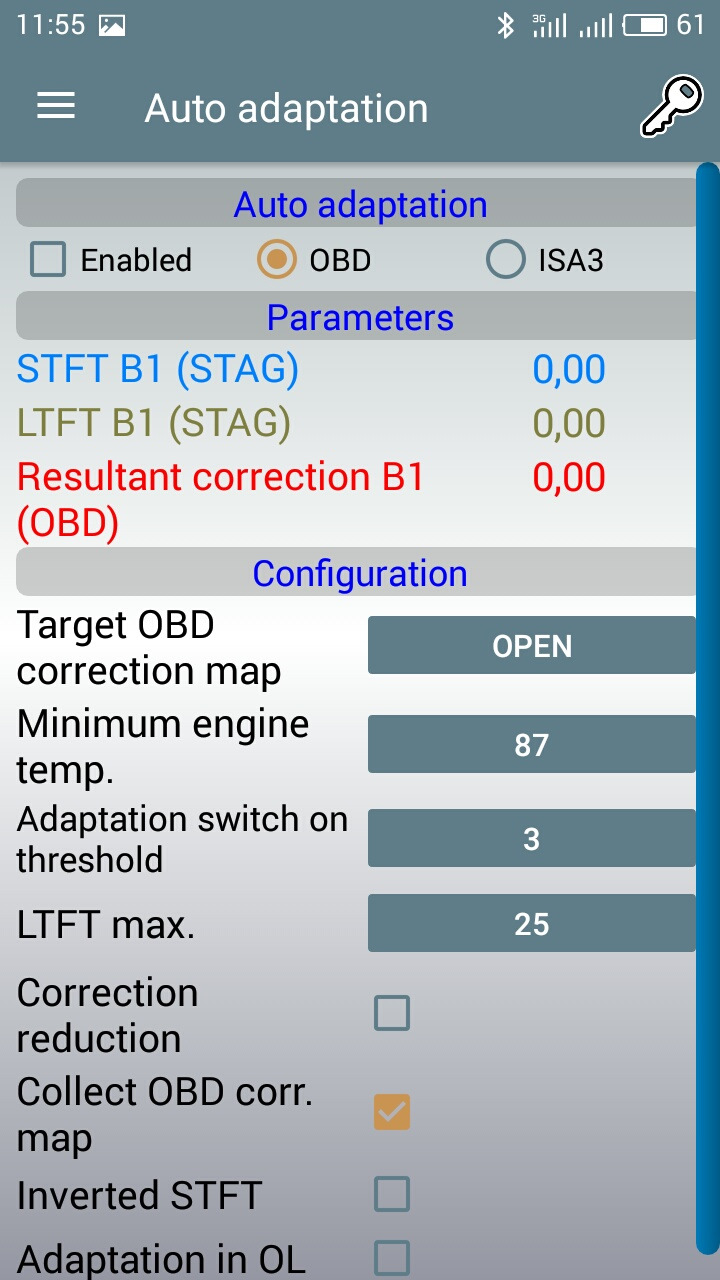

И последняя иконка — настройки автоадаптации (опять же — НЕ работает в Basic-блоке). Здесь мы можем включить или отключить эту функцию (выбрать по OBD считываем или по ISA3, — производитель рекомендует именно OBD), увидеть каково отклонение по параметрам Long, Short и результат коррекции в %, а также сконфигурировать, при какой температуре двигателя включить автоадаптацию (minimum engine temp.), если произойдёт отклонение более чем на 3% (в моём случае, выставляете свой порог, обычно это 3-5%), ну и максимальный размер адаптации/подстройки LTFT max — у меня это 25%.
страница конфигурирования режима автоадаптации
Ну вот вроде бы всё описал, если что упустил, спрашивайте в коментах 🙂
Ну и традиционно всем добра и ровных дорог 😉
Источник: www.drive2.ru
STAG
Приложение для контроля газобаллонного оборудования и других систем автомобиля. Есть возможность провести диагностику транспортного средства до обращения в СТО.
Рейтинг: 4 из 5
STAG – Android приложение, с помощью которого можно отслеживать работу газобаллонных устройств. Утилита помогает посмотреть и откорректировать настройки.
Возможности
Приложение разработано популярным производителем автомобильных систем. Благодаря программе можно работать с контроллером ГБО.
Как и утилита CarWebGuru, приложение дает возможность просматривать и менять установленные параметры. С его помощью можно выполнить автоматическую калибровку и настроить показатели. Доступна корректировка времени впрыска, температуры и давления газа.
Статистика
Утилита работает по тому же принципу, что и сервисное ПО, которое применяется на станциях технического обслуживания для настройки ГБО. Приложение выполняет задачи стандартного сканера. Есть возможность проверить показатели работы установленного электронного блока управления и убрать системные ошибки.
В приложении отображается частота вращения коленчатого вала двигателя, время впрыска, температура и давление сжиженного газа.
Программа помогает анализировать состояние системы и вручную устранить незначительные сбои.
Настройка
Для корректной работы приложения требуется Bluetooth. Он обеспечивает стабильное соединение с блоком управления. Утилита позволяет контролировать газобаллонное оборудование во время езды. Официальный беспроводной модуль может заменить стандартный переходник для подключения компьютера к газовому блоку управления.
Особенности
- возможность контролировать показатели оборудования авто;
- доступна патокалибровка параметров;
- поддерживается диагностика ГБО;
- можно настроить параметры вручную;
- приложение скачивается и используется бесплатно;
- совместимо с актуальными версиями Android.
Источник: iodroid.net
Ac Gas Synchro
Программа, предназначенная для настройки газовых блоков управления STAG-200 и STAG-300. Укомплектована хорошим функционалом.
Для проведения диагностических работ и настроек ГБО с контроллерами STAG-200 и GTAG-300 разработан пакет под названием Ac Gas Synchro. Чтобы утилита работала, для подключения всего оснащения требуется использование COM-порта, который имеется почти на всех актуальных девайсах, пусть это будет ноутбук. Поставщиком предусмотрено распознавание на нескольких системах, подходящих для газовых модулей управления STAG-200 и STAG-300.
Как использовать софт
Чтобы выполнить распознавание газобаллонного оборудования:
- Требуется завести автомобиль, чтобы сила тока пошла на контроллер.
- Ac Gas Synchro сможет связаться с контроллером – появится уведомление.
- В это время софт уже соберет всю нужную информацию.
- численность цилиндров (на одну катушку и общую цифру),
- лямбда-зону,
- модификацию двигателя,
- оборотное количество импульсов,
- начало сигнала оборотов,
- вид и управление впрыском.
В Ac Gas Synchro большая часть описания посвящается отображению погрешностей и предупреждений, которые найдены. Несомненным плюсом программы стало описание обнаруженных ошибок, в отличии от аналогов, которые дают только коды.
Ac Gas Synchro позволяя выполнять диагностику и калибровку, содержит подробную документацию, которая полностью переведена на русский язык.
К достоинствам смело позволяется отнести и то, что Ac Gas Synchro выполнена в 2х разновидностях. Одна предназначается для работ с газобаллонным оборудованием, которое выпущено в 2009 г. и ранее, а последующая для диагностики ГБО, выпуска после 2009 г. И та, и другая версия разработки имеют русскоязычный перевод и укомплектованы документами на 2х языках. При необходимости данную разработку можно бесплатно найти в интернете.
