Стремительное развитие технологий аддитивной печати было бы невозможным без современного программного обеспечения. Раньше приходилось подолгу осваивать графические редакторы и изучать азы инженерного моделирования для создания элементарных предметов.
Сегодняшний софт для 3d принтера позволяет практически полностью автоматизировать печатный процесс и значительно упростить обращение с высокотехнологичной техникой.
Практически все 3D печатающие устройства управляются так называемым G-кодом – это общепринятый язык, применяемый для аппаратов этого вида.
Что такое G-код
Таким наименованием окрестили в 60-х годах язык для станков с ЧПУ. Его начала разрабатывать американская компания Electronic Industries Alliance, затем стали применять практически все производители и пользователи автоматизированных станков.
Лучшие программы для 3D печати
G-код представляет собой структуру и синтаксис написания команд для обрабатывающего станка. G-код имеет международную базовую структурную основу, утверждённую американской и европейской системами стандартизации. Однако существует множество специфических дополнений и модификаций, которые локально используют производители станков и крупные корпорации, выпускающие оборудование.
- Создать математическое описание объекта – объёмную модель;
- Объяснить устройству, как её печатать – в какой момент времени в какую точку добавить материал и как его отвердить.
- Твердотельные;
- Поверхностные – сеть.
Поверхностный объект (Mesh) – модель, описанная «сеткой». Математическими векторами описаны только «нити» сетки, опоясывающие поверхности предмета. Сеть имеет шаг между нитями, определяющими точность описания свойств модели и её частей.
Твердотельные модели содержат много информации, которая требует большое количество ресурсов. Поверхностные объекты значительно меньше по объёму, но точность отображения их свойств ограничена параметрами сетки.
Некоторые промышленные печатающие устройства, как и сложные станки с ЧПУ «умеют» работать с твердотельными массивами. Однако, все массовые бытовые и промышленные принтеры заточены только для работы только с поверхностными (сетевыми) моделями.
Что такое слайсеры и зачем нужны?
Слайсер – изначально это утилита, которая умеет из поверхностного массива сделать нарезку параллельными плоскостями и перевести полученную информацию в G-код. Ведь головки экструдера работают именно таким образом, строя объект последовательным наращиванием «срезов» поверхностей в параллельных плоскостях.
Поэтому при выходе на рынок трёхмерных принтеров появились утилиты, которые нарезают эти плоскости и, затем, управляют драйверами шаговых двигателей и соплами принтера. С развитием печатного дела в этой области, слайсеры стали оснащать и простыми инструментами построения трёхмерных объектов.
Обзор слайсеров для 3D печати 2022!
Средства, изначально предназначенные для трёхмерного моделирования намного мощнее. В них можно строить объекты любой сложности и деталировки. Но работа с ними требует определённых навыков. Тем не менее, инструменты САПР(CAD или CADD — система автоматизированного проектирования) тоже получили значительное развитие с появлением трёхмерной печати. Сегодня все мощные программы моделирования имеют встроенные возможности по компилированию своих моделей в файл формата *.stl.
Развитие печати твёрдыми материалами происходит несколькими путями. Разработчики слайсеров, другого полезного прикладного софта тоже не стоят на месте. К примеру, появились попытки представления конечного изделия со всеми возможными его изъянами и ограничениями. Это бывает очень полезно. Мощные САПР пока не могут похвастаться такими полезными возможностями, хотя в их приложениях реализованы подобные вещи для литья и механической обработки.
Кроме того, интерфейсы слайсеров сделаны интуитивно понятными и очень простыми для пользователя. Простые предметы в слайсере построить намного легче даже и опытному пользователю САПР. Значительное преимущество слайсеров, кроме простоты и доступности – фактор стоимости. Большинство из них бесплатные и свободные к распространению.
Есть и платные инструменты, но их стоимость не так велика по сравнению со стоимостью САПР. Все хорошие слайсеры и оболочки имеют инструменты редактирования и построения простых объектов.
Слайсеры и программы для работы с моделями для 3D принтера
Если Вы уже используете 3D принтер, программа слайсер к нему поставлена в комплекте с первичными настройками. Однако, этого не всегда достаточно для решения Ваших задач. Программное обеспечение для 3d принтера поставляется производителем пока ещё без учёта пользовательских потребностей.
Программы, используемые для работы с 3d принтером в основном бесплатные. Только некоторые из них имеют платные версии или расширения. Все бесплатные программы, предоставляемые для 3d принтера разработчиками, пока поддерживаются и обновляются тоже на свободной основе. Многие из них имеют открытый код.
Софт, распространяемый для 3d принтера, с интерфейсом на русском языке пока довольно малочисленны. Но отечественный рынок довольно быстро растёт, увеличивается и количество адаптированного софта. Порядок представленных ниже утилит ориентирован на мировую популярность.
Наиболее распространённые слайсеры и другой полезный софт для 3D принтера представлены ниже:
Одно из самых популярных средств для работы с печатью моделей. Есть платная и бесплатная версии. Платная отличается поддержкой нескольких сопел, облачным сервисом, библиотеками, большим количеством настроек, инструментов.
Почти все платные опции нужны для аппаратов с несколькими соплами и построения сложных объектов. Нет больших возможностей по редактированию. Зато реализована функция непосредственного редактирования G-кода, что позволяет напрямую управлять всеми органами устройства.
Бесплатная версия для любой операционной системы. На этой же странице можно перейти к платной профессиональной версии.
Пожалуйста Войдите или Зарегистрируйтесь для просмотра скрытого текста.
Одно из самых удобных и интуитивно понятных приложений от производителя 3D принтеров Ultimaker. Получила самое большое распространение – это самый популярный слайсер для 3D принтера. Кроме инструментов редактирования, настроек материала, опций печати, включён ряд удобных функций по расчёту количества материала и его стоимости, веса изделия. Имеет открытый код. Полностью бесплатная, обновляемая утилита.
Пожалуйста Войдите или Зарегистрируйтесь для просмотра скрытого текста.
Один из наиболее универсальных и проработанных продуктов с точки зрения построения и редактирования G-кода для принтера. Есть настройки практически всех функций непосредственной печати, поддержку нескольких сопел и нескольких типов применяемых материалов. Реализована возможность редактирования G-кода пользователем.
Пожалуйста Войдите или Зарегистрируйтесь для просмотра скрытого текста.
- Работа с моделью;
- Работа с поддержками и заполнением пустот;
- Слайсер – нарезка модели для печати.
Пожалуйста Войдите или Зарегистрируйтесь для просмотра скрытого текста.
Это инструмент от Autodesk, который позволяет создать 3D объект из снимков камеры. Существует версия и для Android, позволяющая сделать из смартфона 3D сканер. В результате обработки снимков с различных ракурсов строится поверхностный объёмный объект в нескольких распространённых форматах 3D графики.
Все операции проводятся в облачном сервисе с использованием электронной почты для получения конечного файла. Визуализация изделия происходит непосредственно в среде утилиты. Распространяется и поддерживается бесплатно.
Пожалуйста Войдите или Зарегистрируйтесь для просмотра скрытого текста.
Очень мощная облачная программа, позволяющая создавать, редактировать и печатать 3D объекты. Интуитивно понятный, интерактивный интерфейс хорошо воспринимается для использования всех функций. Кроме загрузки, создания, редактирования объектов реализованы все функции слайсера и управления печатью. Пожалуй, самая простая и универсальная программа для 3d принтера, позволяющая создавать и печатать различные предметы.
Пожалуйста Войдите или Зарегистрируйтесь для просмотра скрытого текста.
Полностью облачный сервис от Autodesk, который позволяет работать с 3D моделями, создавать их, редактировать, отправлять на печать. Существует очень большое количество сервисов и возможностей, функций построения и управления печатью. Это не самая функциональная утилита для управления принтером, так как изначально разрабатывалась для других прикладных станков, но эти функции постоянно развиваются разработчиком, увеличивается охват различных стандартов.
Начало работы с сервисом на русском языке возможно после регистрации по
Пожалуйста Войдите или Зарегистрируйтесь для просмотра скрытого текста.
. Там же предложен небольшой обучающий курс.
Онлайн редактор для построения и редактирования сетевых 3D моделей. Очень простой, быстрый и интуитивно понятный. Не требует начальных навыков. Работает только в облаке. Позволяет создавать простые предметы с последующей их конвертацией в stl – файлы.
Сервис представляет собой одну из свободно распространяемых CAD tools, работа с которыми возможна только после регистрации на
Пожалуйста Войдите или Зарегистрируйтесь для просмотра скрытого текста.
или сервере инструментов Autedesk
Пожалуйста Войдите или Зарегистрируйтесь для просмотра скрытого текста.
Интересный трёхмерный редактор. Очень прост, но довольно функционален для построения различных изделий из большой библиотеки примитивов. Для редактирования есть набор удобных инструментов. Сохраняет файлы в большинстве используемых форматов, поэтому его часто используют в качестве конвертора.
Изначально утилита была написана для объёмной анимации, но постоянные доработки и расширения сделали её вполне пригодной для конструирования деталей. Инструмент распространяется бесплатно, имеет открытый код.
Пожалуйста Войдите или Зарегистрируйтесь для просмотра скрытого текста.
Подведем итоги:
Перечень представленных инструментов совсем не полный – их уже существует намного больше. Появляются новые, а существующие очень быстро совершенствуются. Появляются интуитивно понятные возможности редактирования G-кода, простые способы редактирования поверхностных объектов, инструменты наглядного управления непосредственными функциями печати. Мы стоим на пороге технологического взлёта этой новой отрасли, внося свой посильный пользовательский вклад в её становление и совершенствование.
Источник: 3dnote.ru
Что делать, если модель слишком большая для печати? Какой программой можно разделить 3D-модель?
Рано или поздно каждый пользователь 3D — принтера сталкивается с проблемой маленькой области печати и что делать, если хочется печатать большие модели, а принтер не позволяет?
Поделить их самостоятельно и сейчас я расскажу как.

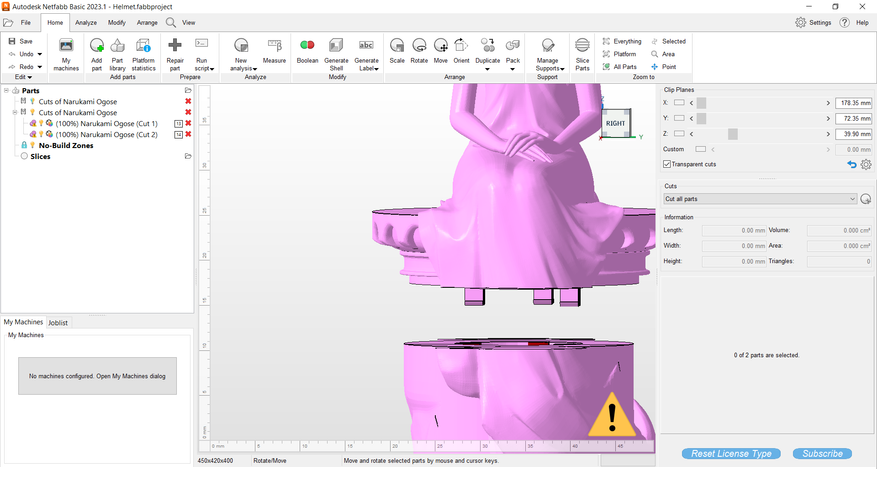

Netfabb Ultimate
Платная программа, с помощью которой мы будем делить нашу модель. Программа с большим количеством возможностей, с которыми вы можете ознакомиться самостоятельно и очень проста в использовании для новичков.

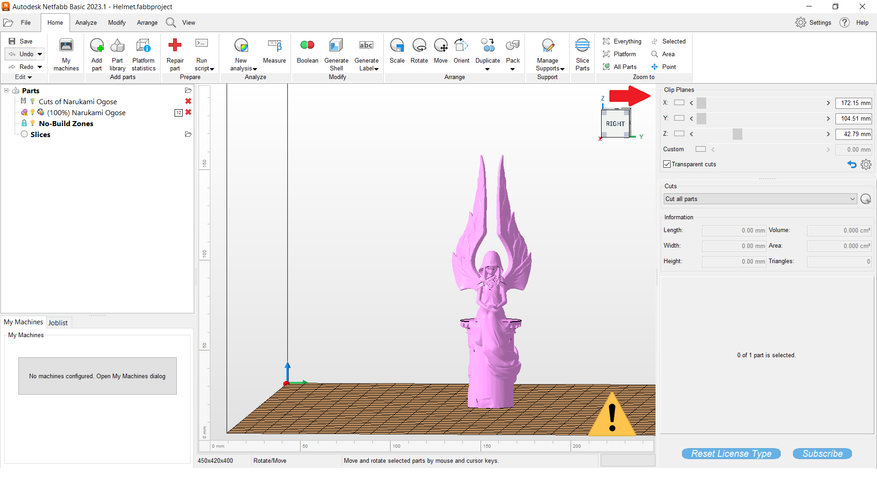

1. Загружаем модель в Netfabb Ultimate и с помощью ползунков «x» «y» «z» указываем место нашего разреза и нажимаем ножницы, расположенные ниже.
2. Что бы фигура во время склейки не перекосилась, сделаем крепления. Для этого нажимаем Pin settings и настраиваем крепления.
3. После разоденем фигуру и сохраняем.
4. Печатаем и радуемся

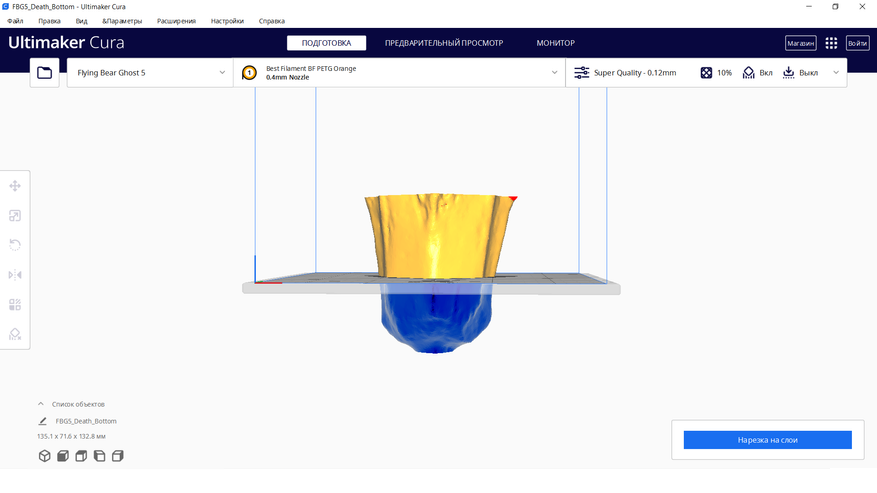

Ultimaker Cura
Cлайсер 3D — моделей с открытым исходным кодом с его помощью также можно делить модели во время настройки печати. Это не так удобно, как в описанном способе выше, но зато бесплатно.
1. Загружаем модель и опускаем её ниже уровня печати
2. Готовим модель к печати. Главное — запомните уровень, на который опустили модель.

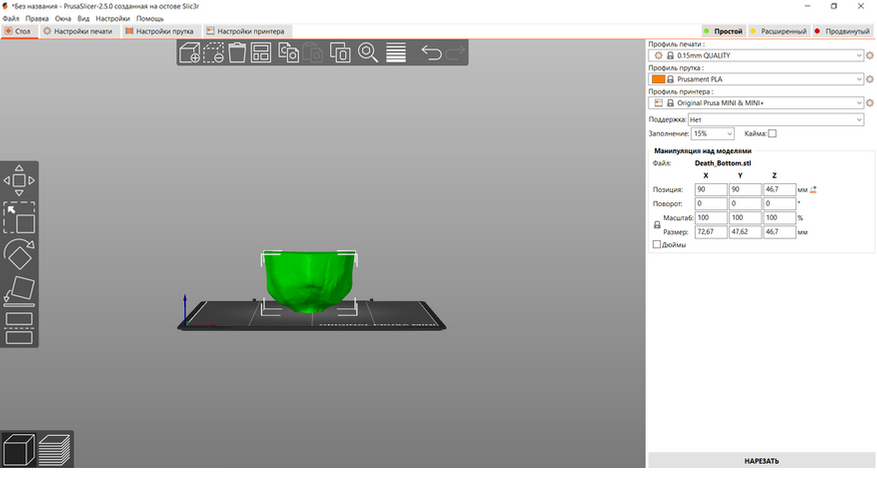

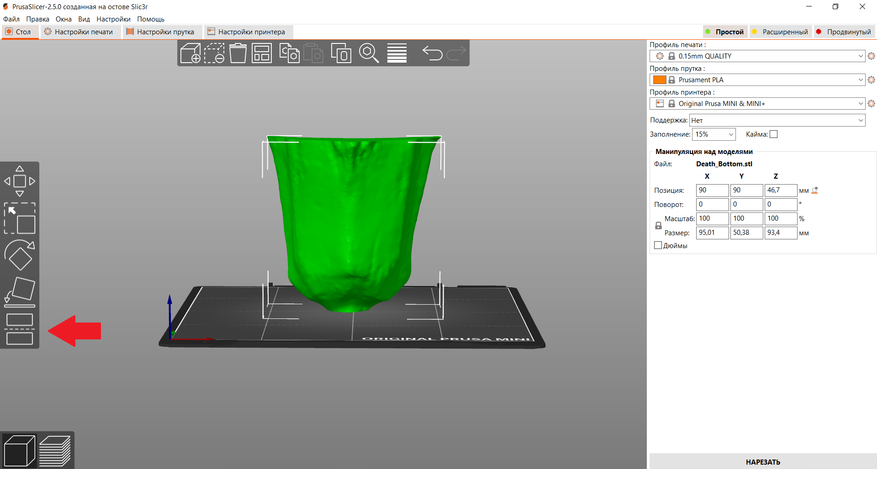

Prusaslicer
Такой же слайсер 3D — моделей, как и Cura, но позволяющий более детально настроить параметры печати.

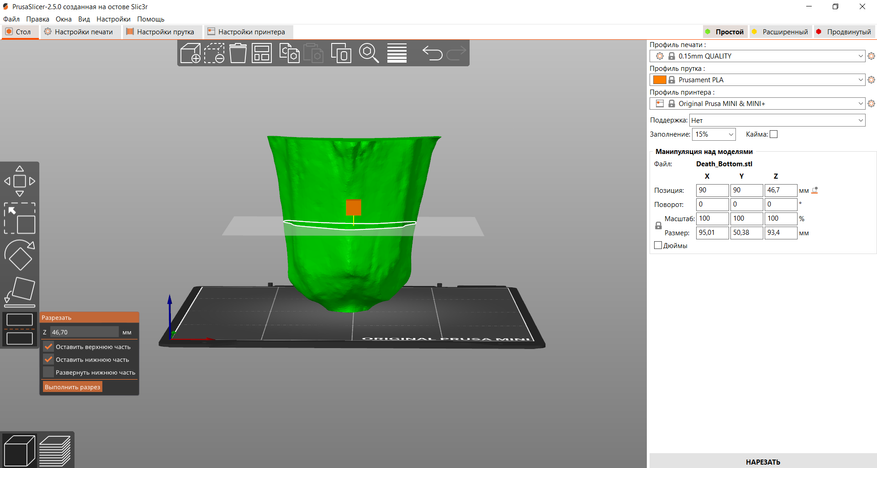

1. Загружаем модель и выбираем разрез модели
2. Настраиваем уровень разреза
3. Делим модель и подготавливаем к печати

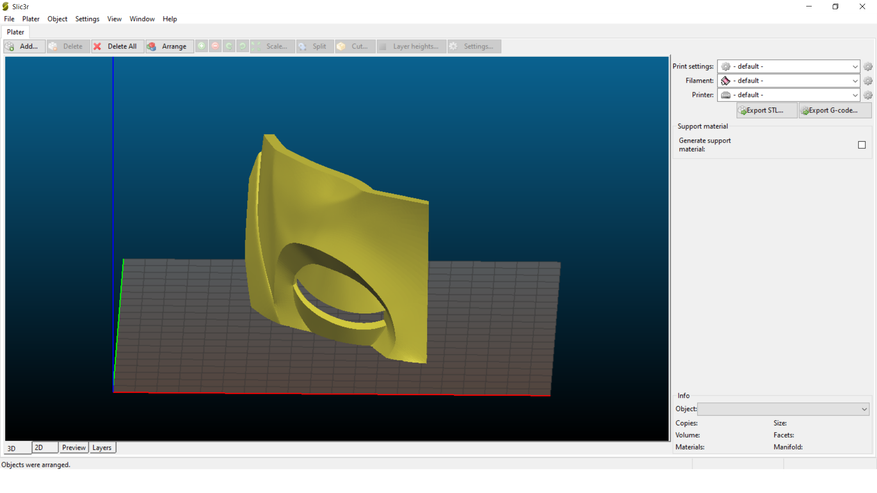

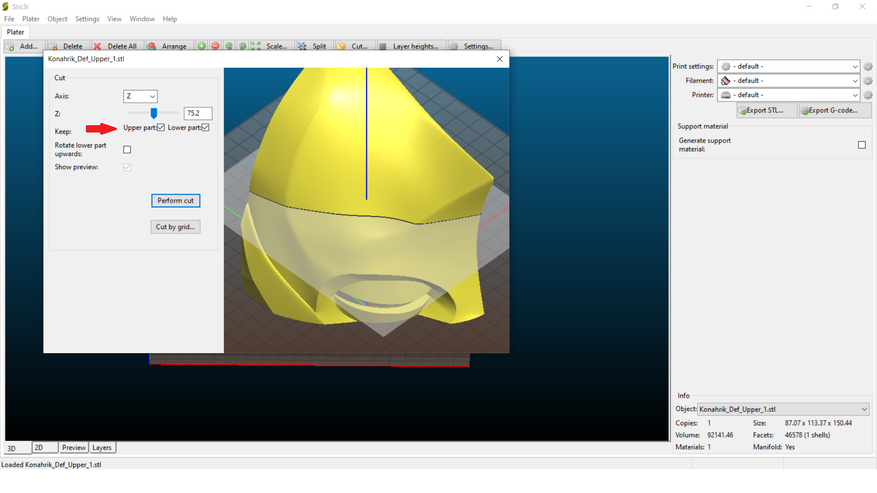

Slic3r
Бесплатная программа для нарезки 3 — моделей, как и представленные выше, но для меня она неудобная советую использовать любую другую из выше представленных

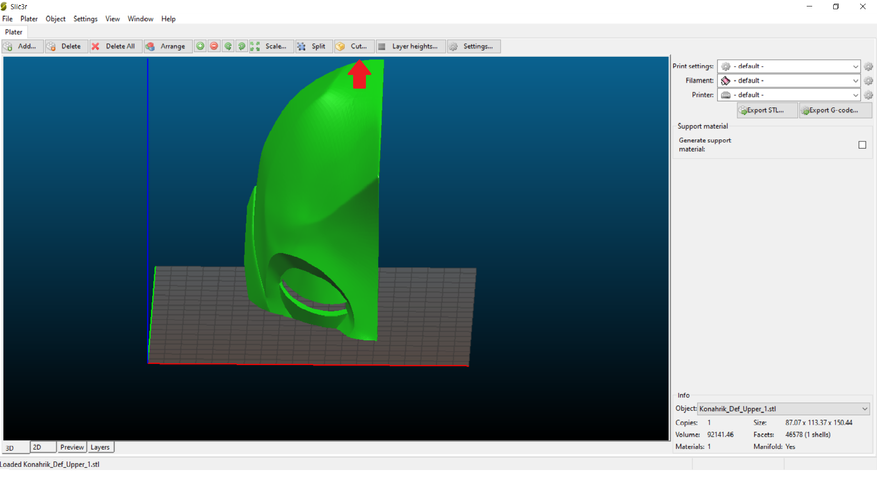

1. Загружаем модель в рабочее пространства и нажимаем cut.
2. Далее выбираем, какую часть, будем печатать, верхнюю или нижнюю настраиваем уровень разреза и нажимаем perform cut
3. Разрезаем модель и продолжаем дальнейшую настройку при необходимости

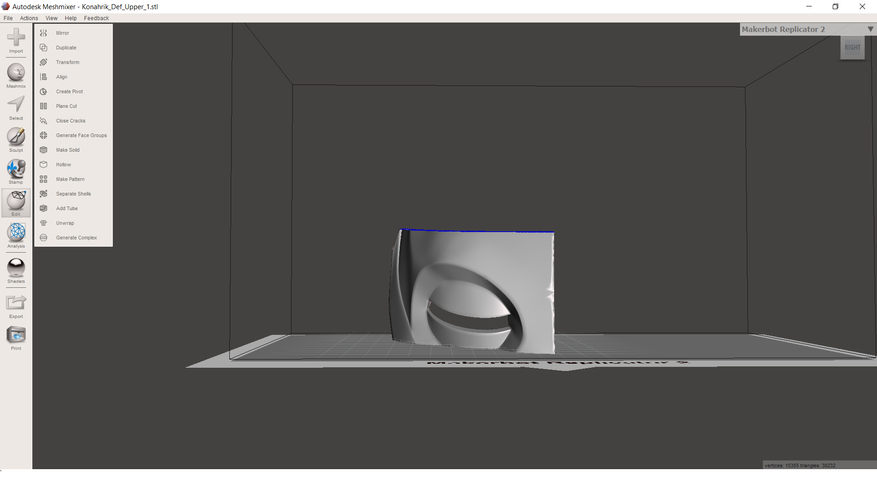

Meshmixer
Программа для редактирования файлов STL и 3D — сеток имеет достаточно много функций для настройки

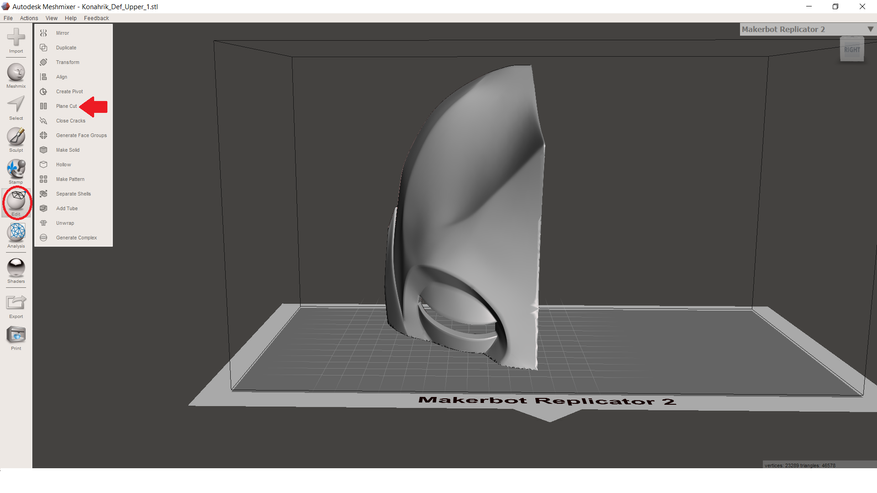

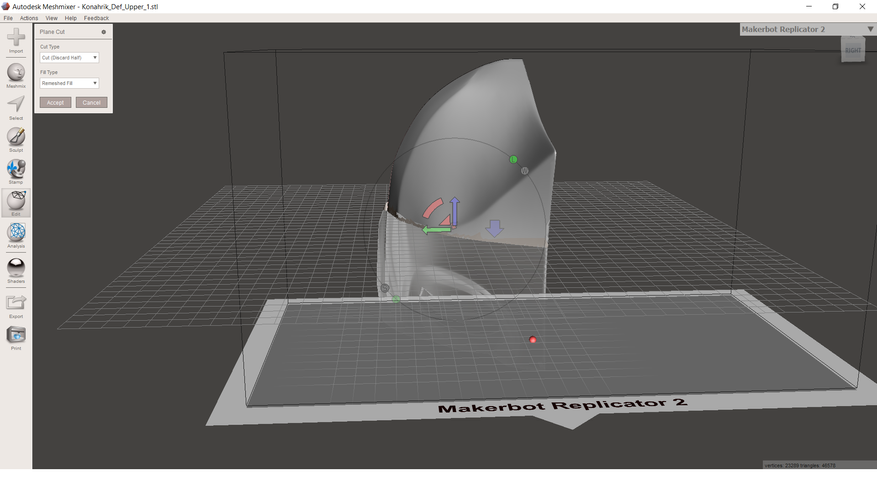

1. Загружаем модель и выбираем в меню слева Edit после Plane Cut
2. Настраиваем уровень разреза модели
3. Разрезаем модель и продолжаем настройку печати
Заключение
Я показал самые простые и удобные способы, разделить модель на несколько частей для более лёгкой печати, но если у вас все же появились вопросы, пишите их в комментариях.
Источник: www.ixbt.com
Слайсинг
Всем добрый день!
Я смотрю по темам, все в основном приводят свои достижения 3d печати. Я хотел бы поднять тему слайсинга. Кто какими слайсерами пользуется?!
Я напишу, что я использую. Хотел бы, получить обратную связь… может кто-то интересными специфическими слайсерами пользуется.

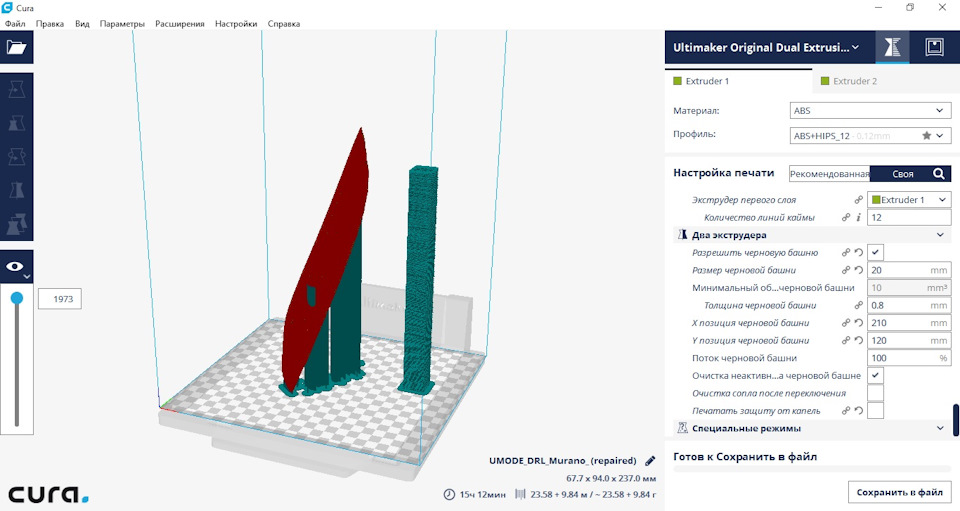

Начну с слайсера – Cura в версии 2. Cura 1 по массовости, наверно, самый массовый слайсер. Версия 2 только набирает обороты. Чем мне он нравиться:
1. В отличии от 1 версии и от аналогов это множество настроек: можно настроить все что хочешь.
2. Возможность создать кучу профилей печати. В первой версии нужно было сохранять профили, потом открывать и т.п.
3. Удобный интерфейс и навигация.
4. Более-менее разумная расстановка поддержек.
5. Для 2-х экструдерного принтера есть возможность печати в коконе и с черновой башней.
6. Быстрый слайсинг.
Минусы
1. Нет возможности вручную расставить поддержки.
2. Сложность добавления 2-х экструдерных принтеров (можно сделать через копирование/редактирование профилей, предустановленных 3d принтеров).
3. Нет возможности подключиться к принтеру, кроме Ultimaiker.
4. Неудобный просмотр нарезанной модели.
Полный размер

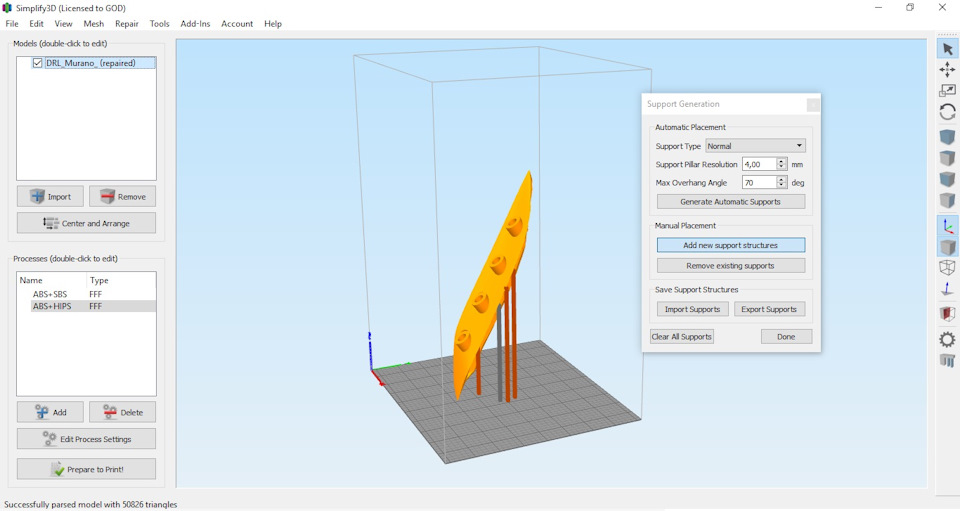

Второй слайсер, которым я пользуюсь – это Simplify3D. Это наиболее используемый мной слайсер, поскольку все преимущества, что я описал выше для Cura и для Simplify3D присущи, к тому же у него нет выше описанных недостатков. Отличительной особенностью этого слайсера является грамотная расстановка поддержек, можно так же самому расставить поддержки. Кроме того, очень удобен просмотр нарезанной модели, даже есть возможность симуляции печати.
Самый главный недостаток Simplify3D – это платная лицензия. Но в инете есть много ломаных версий.
Полный размер
Simplify3D
Далее следовало написать про Repetier-Host, slic3r, Kissliser и т.п. Но я ими не пользуюсь, поскольку для меня они неудобны в использовании. Из них можно выделить программку Repetier-Host, которая позволяет производить настройку 3d принтеров.
Теперь об «экзотике»…

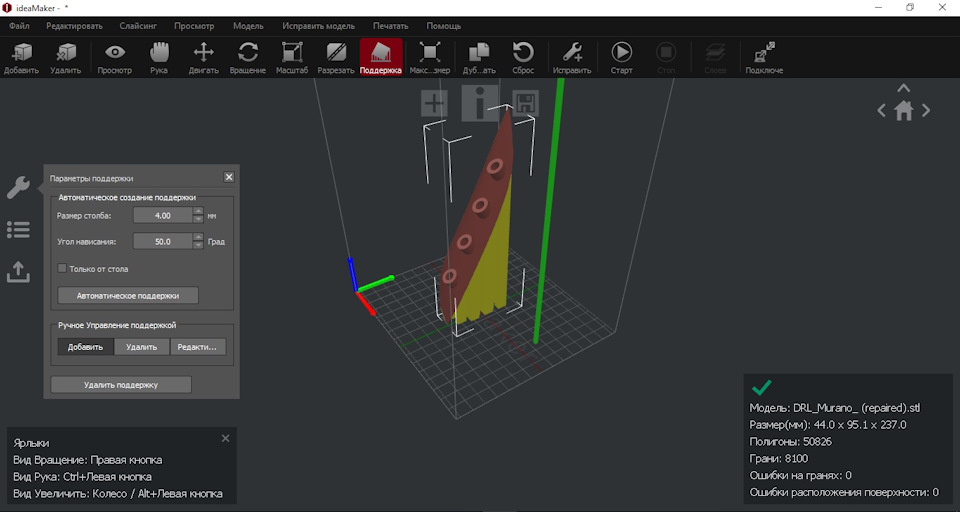

Я очень часто пользуюсь програмкой ideaMaker производителя принтеров raise3d. Она бесплатна. ideaMaker по функционалу копия Simplify3D, но по интерфейсу, мне кажется, намного удобнее! В ней так же можно расставлять самому поддержки. Недавно добавили поддержку русского языка.
Полный размер
Прога постоянно обновляется, еще недавно были недостатки (в основном касаются 2-х экструдерной печати):
1. Нет возможности печати с черновым столбиком – только с коконом или без.
2. При печати в коконе, при смене сопел, почему-то печать начинается с детали, а не с кокона, в результате из-за ретракта возникают сопли на детали.
Сегодня обновил ПО и уже не обнаружил этих недостатков.
Хотя общий недостаток остался – производитель raise3d указывает на то, что в ideaMaker можно исправлять STL файлы (дыры и т.п.), но по факту можно исправить STL только нарезанные в самой ideaMaker.
Но тем не менее программка очень хорошая, теперь полноценно перейду на нее взамен Simplify3D.
И еще одна «экзотика»…

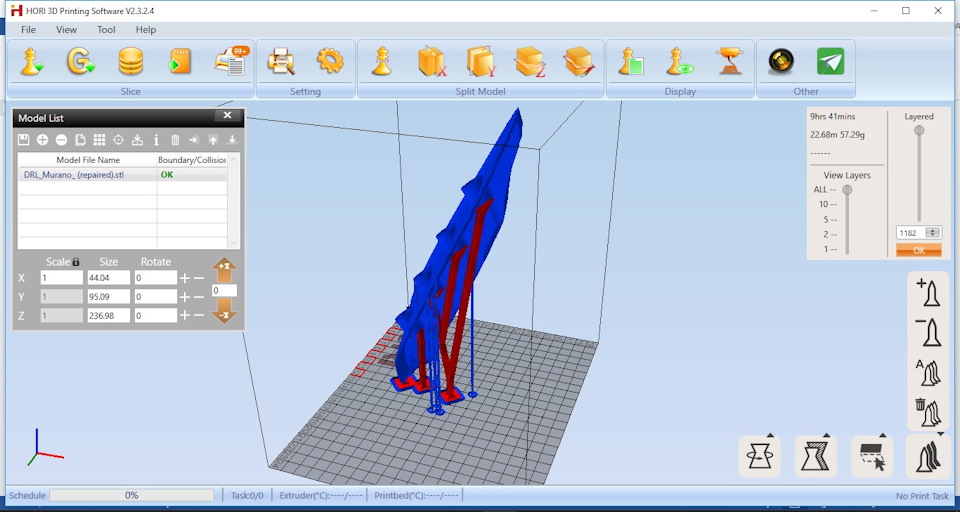

Когда я печатал на одном экструдере на принтере HORI GOLD я всегда сталкивался с не очень хорошим качеством печати при поддержках. Я перепробовал много слайсеров… но ничего стоящего не нашел. Потом наткнулся на прогу Meshmixer с древовидными поддержками, результат стал лучше… И сосем недавно обнаружил, что производитель HORI выпустил свой слайсер (www.hori3d.com:81/software.html). Отличительная особенность этого слайсера — это автоматичное формирование древовидных поддержек (помимо обычных). А также формирование автоматически и вручную точечных поддержек.
Полный размер
Hori Software
Сам слайсер простенький с предустановленными настройками для принтеров HORI, но можно настроить и любой другой. Так же заметил такую особенность что этот слайсер наиболее точно прогнозирует время печати. Все остальные, которыми я пользуюсь врут +/- час а то и два.
Мое мнение — слайсер HORI если и не лучший, то один из лучших для одноэкструдерников.
У меня все, поделитесь своим опытом слайсинга…
Источник: www.drive2.ru
Слайсер для новичка
Давненько я ничего не писал и не бодрил народ.
В своей работе по обучению новичков, постоянно сталкиваюсь с одним вопросом. Какой слайсер выбрать первым для освоения новичку?
Речь идет именно о людях, которые 3D-принтер приобрели для печати. И ковыряться в его устройстве готовы максимум для обслуживания. Да, таких много и принтеров, которые надо только обслуживать, тоже достаточно.
Так вот, тут и возникает небольшая проблема. Это даже вопрос больше производителям. В том числе к нашим российским.
По-уму принтер должен комплектоваться простым софтом для новичков – нажал кнопку – получил результат. Да, он может быть неидеальным, но для простой модели печать не должна представлять трудности. А для продвинутых пользователей представлять более сложный софт.
Этот подход из российских производителей, демонстрирует PICASO – их максимально простой Poligon. Можно даже сказать «деревянный» в плане настроек. Но, тем не менее, печать с помощью него не представляет трудностей. А для продвинутых предлагается KISSlicer – интерфейс в стиле «вырви глаз», но настроек в нем много. Хотя он (мое личное мнение) — динозавр из прошлого и должен быть забыт.
Еще лучше подход у Ultimaker – их Cura не зря стала самым популярным слайсером в мире. Есть простой интерфейс с «тремя» настройками и есть достаточно продвинутый, для большинства задач.
Некоторые наши производители (МЗТО и 3DQ например) комплектуют свои принтеры Cura со встроенными профилями своего принтера. Вдобавок и русифицированном. Отличный подход!
Но в жизни я постоянно сталкиваюсь с третьим вариантом. Repetier Host. Про сам слайсер сказать много плохого не хочу. Но ИМХО – у него убогий интерфейс и он тормозной. Настроек в нем (конкретно в Slic3r) много. Но в этом и есть основная проблема для новичка. Да, я знаю, что Repetier Host это оболочка.
Но проблема, в том числе в ней. Использовать в нем слайсер от Cura, против оригинальной оболочки — одно мученье.
По своему опыту работы с уверенностью скажу, что для большей части задач настроек Cura более чем достаточно. Особенно для новичка. Да, есть сложные задачи, но новичкам надо начинать не с них. Всему надо обучаться постепенно. А не биться головой об стену теряя время.
Основной принцип обучения любым знаниям с нуля – сначала простое, потом уже сложное. То есть, как изучать физику – сначала механика, а потом уже квантовая и тд. А не пытаться в 5-м классе создать ядерную бомбу.
Что имеем в итоге – человек открывает настройки Slic3r, начинает их крутить, и в итоге нормально даже не может напечатать банальный кубик. Понятно, что инженеры производителя, ребята продвинутые, и используют Репитер на полную катушку. Но будьте ближе к народу.
Новичку по факту, для печати 90% первых моделей с Thingeverse, достаточно из настроек: толщины слоя, температуры экструдера/стола, скорости, включить-выключить обдув и толщина/количество стенок ( остальные настройки по-умолчанию). Даже тот же Flow я на нормальном пластике практически никогда не трогаю.
В реальности появляется куча вопросов и каких-то легенд и сказок на ровном месте, которые мешают нормальному освоению. По итогу – я показываю людям Cura, рассказываю о настройках и они хлопая в ладоши начинают заниматься печатью. А не изучением очень редко используемых настроек.
Есть еще один вариант конечно. Я считаю, на сегодняшний день, его самым продвинутым и удобным слайсером – Simplify3D. Но у него есть «маленький» недостаток – он коммерческий и не все его могут использовать по этическим, экономическим или юридическим причинам самостоятельно. А для производителя это просто не выгодно, комплектовать свое оборудование платным софтом.
В итоге имеем то, что сейчас есть. Замороченный софт «задирает» нижнюю планку вхождения для пользователей и создает лишние проблемы для людей.
Сейчас конечно прибегут и начнут кричать, что «все фигня – я за полчаса разобрался». Это ничего не значит – я тоже со своим четверть вековым опытом IT тоже разберусь в любом софте. Но это не значит, что все люди такие. Я рассказываю о том, что я вижу в реале. Все люди разные.
И поэтому у меня сложился такой взгляд на вещи. Первым слайсером для новичка для большинства принтеров (если они не комплектуются проприетарным софтом типа MakerBot и PICASO) должен быть:
из бесплатных – CURA. Из платных — Simplify3D.
Далее, по мере обучения человек сам выберет, что ему надо. Хотя я думаю с Симплифая он уже никуда не уйдет ))
К чему это все я рассказал? Это мой личный взгляд на вещи. Помноженный на личный опыт печати и обучения людей. Я 99% всей печати, без проблем, выполнял на CURA. До того как приобрел Симплифай. Может я не заметил какие-то еще программы?
Или есть другие веские доводы против? Например проводя аналогию с программированием – изучения бейсика, как первого языка, прививает очень много вредных привычек, которые мешают программеру. И поэтому программировать лучше начинать на паскале или еще лучше на C. Типа Cura, что-то дает плохого, что я не заметил?
Какой должен быть первый слайсер для полного новичка в 3D-печати? Речь именно про универсальный слайсер для разных принтеров.
Cura
Simplify3D
Источник: 3d-print-nt.ru
