Одним из критериев осушки газа является температура точки росы. Она легко определяется как температура начала конденсации соответствующего потока. Сначала необходимо удалить весь ТЭГ из потока осушенного газа, поскольку ТЭГ влияет на начало конденсации. Проще всего это сделать с помощью операции Покомпонентный делитель.
Определить температуру точки росы можно несколькими способами:
- В потоке 2 задайте 1.0 в качестве доли пара. Система рассчитает температуру начала конденсации при заданном давлении. Полученная температура и является температурой точки росы.

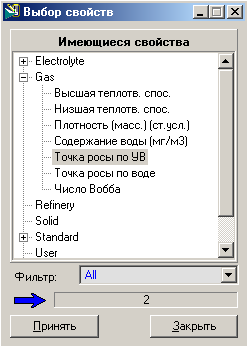

- К стандартному набору свойств потока добавьте два новых свойства – Точка росы по углеводородам и Точка росы по воде. Для этого в специализированном окне потока перейдите на страницу Свойства закладки Рабочая таблица. Нажмите кнопку Добавить новое свойство в групповой рамке Управление списком свойств. В появившемся окне Выбор свойств откройте список газовых свойств (Gas) и выберите нужные. Выбранные свойства появятся в списке свойств потока. Если Вы хотите добавить новое свойство ко всем потокам схемы, добавлять свойство следует в Диспетчере свойств, который вызывается из меню Инструменты.
Влажность воздуха и точка росы.
Рис. 42. Свойства потока
Пример 4. Обработка результатов однократного разгазирования нефти
В отличие от нефтеперерабатывающей промышленности, где инженеры достаточно хорошо знают свойства перерабатываемой нефти (наличие ИТК является стандартом), на НГДУ объем информации о свойствах нефти значительно скромнее. Рассмотрим вариант, когда имеются результаты однократного разгазирования нефти, приведенные ниже в таблице.
Имеется значение газового фактора, состав выделившегося газа и состав газа (вплоть до октана), растворенного в сепарированной нефти, а более тяжелые компоненты сепарированной нефти («остаток» в количестве 68,2%!) никак не охарактеризованы. Для сепарированной нефти имеются значения плотности и молекулярного веса.
