Закончена разработка и тестирование универсальной программы для работы с базами данных приборов ПКВ/М5, ПКВ/М7, ПКВ/У2, ПКВ/У3
Вниманию пользователей приборов контроля высоковольтных выключателей ПКВ/М5 — для Вас открылись новые возможности – закончена разработка и тестирование универсальной программы, устанавливаемой на компьютере для работы с базами данных приборов ПКВ/М5, ПКВ/М7, ПКВ/У2, ПКВ/У3.
Для наших клиентов эта программа актуальна в случаях:
- если пользователь нашего прибора ПКВ/М5 имеет несколько баз данных с результатами диагностирования высоковольтных выключателей и возникает необходимость произвести их анализ (наложить графики один на другой, перенести результаты измерений из одной базы данных в другую, выборочно собрать результаты необходимых измерений в новую базу);
- если пользователь нашего прибора ПКВ/М5 или его модификации имеет базу данных с результатами диагностирования высоковольтных выключателей, а в дальнейшем приобретает более современный прибор и возникает потребность использовать данные прошлых измерений, накопленные при использовании прибора ПКВ/М5 для совместного анализа с результатами измерений, получаемых уже с использованием нового прибора.

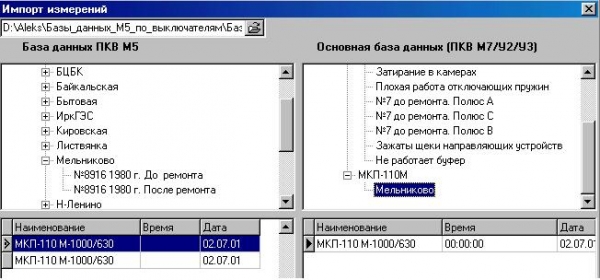

- Программа позволяет переносить результаты измерений из одной базы данных в другую.
- Результаты проведенных (сохраненных) измерений можно просмотреть в табличном и графическом виде. В табличном виде показываются рассчитанные значения параметров хода, времени и скорости. В графическом виде показываются два вида графиков: графики изменения параметров и скорости их изменения с разверткой по времени и графики изменения параметров и скорости их изменения с разверткой по изменению любого выбранного параметра. В качестве параметров для графического отображения используются: выходные сигналы каналов измерения аналоговых величин (после всех преобразований), выходные сигналы каналов инкрементных датчиков (после применения таблиц преобразования).
- Производить анализ результатов графиков:
— накладывать графики других измерений на графики открытого измерения и проводить совместное рассмотрение графиков нескольких измерений. Масштабирование графиков нескольких измерений осуществляется аналогично масштабированию графиков одного измерения (графики разных измерений, но имеющие одинаковые единицы измерения изображаются в одном масштабе), что позволяет проводить сравнительный анализ нескольких измерений;
— просмотр результатов измерения в графическом виде с разверткой по изменению выбранного параметра;
— записывать или просмотривать комментарий (замечаний, условий проведения проверки и т.д.) к измерению. Этот комментарий сохраняется в базе данных вместе с измерением и может использоваться как источник дополнительной информации по данному измерению;
— составление отчета (протокола) о проведенных измерениях;
— печать графиков;
— предусмотрена возможность использования выбранной формы отображения графиков (отображаемые графики, масштабы, активный график, параметр, используемый для развертки по параметру) в качестве шаблона. Это позволяет просматривать графики однотипных измерений в одном (выбранном) виде и масштабе и быстро визуально оценивать характеристики выключателей. - Реализована функция ручного и/или автоматического сжатия базы данных измерений.
Обзор прибора контроля высоковольтных выключателей ПКВ/М7
Таким образом, пользователи, приобретающие прибор ПКВ/М7, ПКВ/У2 или ПУВ/У3, получают возможность полноценно использовать накопленные результаты измерений характеристик выключателей, полученные с помощью прибора ПКВ/М5.
Информация на сайте носит справочный характер и не является публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса Российской Федерации. Технические параметры (спецификация) и комплект поставки товара могут быть изменены производителем без предварительного уведомления. Уточняйте информацию у наших менеджеров.
Мы используем файлы cookie. Продолжив использование сайта, вы соглашаетесь на обработку
Ваших персональных данных с использованием данных файлов и Политикой конфиденциальности.
Заявка на отмену участия Запрос принят!
Надеемся, что в слудующий раз Вы сможете принять участие.
Заявка на участие Запрос принят!
В ближайшее время с Вами свяжется специалист для уточнения данных.
Источник: skbpribor.ru
Испытания высоковольтных выключателей и их отказы: графики-зависимости, характеристики, прибор ПКВ
Графическая форма представления информации обладает высокой информативностью. Представление процессов в виде графиков позволяет быстро оценить характер процесса, выявить какие-то особенности и наглядно представить динамику развития процесса. Если рассматривать графики двух процессов, то легко обнаружить отличия в протекании этих процессов.
Эти свойства графической формы представления информации можно использовать для экспресс-диагностики высоковольтных выключателей. Анализ данных контроля в виде графиков позволяет обнаружить неисправности, которые не видны по таблице параметров, так как таблица отражает значения параметров только в нескольких точках. Такая экспресс-диагностика позволит выявлять скрытые дефекты выключателей, сократит сроки проведения ремонтов и повысит их качество, что в конечном итоге приведет к повышению надежности работы выключателей.
Прибор ПКВ/М5А позволяет получать графики движения подвижных частей высоковольтных выключателей с высокой степенью детализации процесса. Эти графики можно хранить в базе данных и просматривать на мониторах персональной ЭВМ, используя их высокое разрешение.
Программное обеспечение для персональной ЭВМ, поставляемое с прибором, позволяет сравнивать графики нескольких процессов. Таким образом, можно говорить, что технические средства для экспресс-диагностики высоковольтных выключателей существуют.
Но одних технических средств для экспресс-диагностики недостаточно. Нужны графики движения подвижных частей полностью исправных выключателей и графики, отражающие характерные неисправности выключателей.
Учитывая большое разнообразие марок выключателей и еще большее разнообразие возможных неисправностей выключателей, а так же тот факт, что банка подобного рода графиков для отечественных выключателей не существует, СКБ ЭП призывает всех пользователей прибора ПКВ/М5А принять участие в создании такого банка графиков.
Чем больше будет графиков, тем больше будет возможностей для экспресс-диагностики выключателей.
Банк графиков размещен в подразделе 1.2. и все пользователи могут его использовать для экспресс-диагностики высоковольтных выключателей. По мере поступления информации банк графиков будет обновляться и пополняться.
1.2. Банк графиков.
1.2.1. Выключатели МКП-110М-1000/630-20У1
На графике 1 представлен цикл отключения исправного выключателя с хорошей работой буфера. Ход штока буфера составляет приблизительно 44 мм (с учетом плеч коромысла приводного механизма для 87,5 мм хода траверсы). Скорость отключения подвижных контактов: при размыкании внутренних контактов камер (на ходе 9 мм) — 1,673 м/с; при размыкании подвижных контактов с наружными контактами камер (на ходе 83,5 мм) — 2,5 м/с; максимальная скорость — 2,58 м/с
На графиках 2 и 3 представлен цикл включения исправного выключателя (зарегистрированный на разных полюсах одного выключателя). В цикле включения хорошо видно резкое снижение скорости подвижных контактов (траверсы) в момент касания с наружными контактами штанг камер (положение курсора ¦ 2). На данном выключателе следует отметить хорошую регулировку одновременности касания контактов. Ход в контактах камер (вжим) регулировался в статике (с помощью домкрата) равным 9 мм. Но при динамическом включении выключателя этот ход может увеличиваться на 0,5…4мм (зависит от состояния привода и расположения полюса относительно привода).
Ход штанг камер полюса А (график 2) составляет 89 мм. Что, с учетом увеличения хода на 0,5 мм из-за динамического включения (см. в таблице значение вжима для полюса А), превышает норму на 3,5 мм.
Ход штанг камер полюса С (график 3) составляет 87,5 мм. Что, с учетом увеличения хода на 3,5 мм из-за динамического включения (см. в таблице значение вжима для полюса С), соответствует норме. Скорость включения подвижных контактов: при замыкании внутренних контактов камер — 1,606 м/с (график 2); при замыкании подвижных контактов с наружными контактами камер (соответствует максимальной скорости) — 3,225 м/с (график 2).
На графиках 4 и 5 представлен цикл отключения выключателя с неработающим масляным буфером (полностью отсутствует масло в буфере). На графике 4 показана скорость движения траверсы в зависимости от хода. На графике 5 показаны скорость, и ход траверсы в зависимости от времени для этого же процесса. Такая неисправность выключателя опасна тем, что при не работающем масляном буфере механизм выключателя испытывает большие динамические нагрузки, которые могут привести к его поломке. Обнаруживается такая неисправность специальными приборами контроля выключателей, снятием виброграмм или ревизией буфера при разборке выключателя.
На графиках 6 и 7 представлен цикл включения выключателя с практически отсутствующим ходом в контактах (вжимом). ). На графике 6 показана скорость движения траверсы в зависимости от хода. На графике 7 показаны скорость, и ход траверсы в зависимости от времени для этого же процесса. Из графиков видно, что при очень малом ходе в контактах (вжиме) траверса совершает колебания в конце своего движения. На графике 7 хорошо виден процесс замыкания и размыкания контактов полюса А в соответствии с колебаниями траверсы.
На графиках 8 и 9 представлены цикл отключения (график и цикл включения (график 9) выключателя с сильно зажатыми щеками направляющего устройства (или разбухшей штангой траверсы). Такая неисправность проявляется отсутствием движения траверсы с малой скоростью во время работы буфера (курсоры N1 и N2 на графике в цикле отключения и колебаниями скорости (график 9) в цикле включения.
Эта неисправность выключателя очень опасна своими возможными последствиями (заклинивание траверсы, затягивание времени при АПВ и т.п.), но обнаруживается только специальными приборами контроля выключателей типа ПКВ/М5А.
Так как собственное время включения выключателя находится в норме, собственное время отключения выключателя находится близко к норме, на виброграмме включения и отключения такие отклонения скорости можно не распознать, а при включении и отключении выключателя статически (с помощью домкрата) такие затирания не заметны.
На графике 10 представлен цикл отключения выключателя с плохой центровкой дугогасительного устройства и жесткой работой буфера из-за находящегося в нем лишнего масла. Плохая центровка дугогасительного устройства проявляется в затирании подвижных контактов во время их движения в дугогасительном устройстве (см. маркеры на ходе 13,5 мм и 82,5 мм на графике). Жесткая работа буфера проявляется в появлении отскока траверсы на начальном участке хода буфера.
1.3. Инструкция по регистрации, оформлению и отправке графиков
1.3.1 Характеристики выключателя нужно регистрировать до выполнения ремонта (это позволит выявить и зафиксировать неисправность) и после ремонта.
1.3.2 При работе с линейным датчиком, датчик нужно устанавливать на каждом полюсе выключателя.
1.3.3 После передачи данных из прибора в компьютер, при заполнении протокола испытаний, в графе «Комментарий» указать заводской номер выключателя, год его выпуска, причину вывода выключателя в ремонт и обнаруженные при ремонте неисправности. Указать возможные признаки проявления данных неисправностей на характеристиках регистрируемых с помощью прибора. Каждое измерение должно содержать заполненные поля протокола и заполненное поле комментария.
1.3.4 Вся информация о занесенных в компьютер результатах испытаний хранится в двух файлах: PKVM5.dbf файл «DBF» и Pkvm5.dbt файл «DBT», находящихся в папке Pkvm5.
1.3.6 Если Вы не хотите отправлять всю базу данных проведенных испытаний, а хотите отправить только выборочные испытания, то:
- Сделайте резервную копию файлов базы данных прибора. Для этого: выйдите из программы PKVM5, создайте 2 временные папки и скопируйте в каждую два файла данных (PKVM5.dbf файл «DBF» и Pkvm5.dbt файл «DBT», находящиеся в папке Pkvm5);
- запустите программу PKVM5 (PKVM5 «приложение»). На экране монитора должна появиться база данных с результатами всех проведенных испытаний. Удалите из базы данных все лишние испытания, оставив только те, которые Вы хотите отправить. Выйдите из программы.
- Файлы базы данных прибора (PKVM5.dbf файл «DBF» и Pkvm5.dbt файл «DBT», находящиеся в папке Pkvm5) скопируйте на дискету или отправьте по электронной почте;
- Скопируйте ранее сохраненные резервные файлы базы данных из временной папки обратно в папку PKVM5;
Источник: pue8.ru
Вопрос по испытанию выключателей прибором ПКВ
Добрый день, может кто подскажет как собрать схему для испытания выключателя ВМПЭ-10 прибором ПКВ, куда подключать провод дистанционного пуска?
2 Ответ от ДЕНИС89 2017-04-21 17:53:49
Re: Вопрос по испытанию выключателей прибором ПКВ
Здравствуйте.Пришлите схему привода, попробую помочь. Иногда приходится этим заниматься.
3 Ответ от doppleganger1985 2017-04-21 20:19:45
Re: Вопрос по испытанию выключателей прибором ПКВ
ДЕНИС89, электрическая схема вот
http://rzia.ru/uploads/13082/thumbnail/ZHLmfnDuUVeFGh1YlKJd.jpg
Добавлено: 2017-04-22 00:17:30
Добавлено: 2017-04-22 00:19:45
Внешний вид
http://www.metaprom.ru/board_foto/1341207227foto1_big.jpg
4 Ответ от ДЕНИС89 2017-04-22 18:44:17
Re: Вопрос по испытанию выключателей прибором ПКВ
Работал только с элегазовыми выключателями. Поэтому на 100% не уверен.
Так как выключатель с электромагнитным приводом, электромагнит включения должен быть мощный, садиться нельзя дистанционным пуском в его цепь.
Нужно садиться в цепь КМ это 3-2 для измерения времени включения.
В время включения будет входить время работы KM.
Для измерения времени отключения 33-2. Можете проконсультироваться в техподдержке ООО СКБ ЭП, помогают без проблем.
5 Ответ от doppleganger1985 2017-04-23 18:36:41
Re: Вопрос по испытанию выключателей прибором ПКВ
ДЕНИС89, спасибо, а КМ это как расшифровывается?
6 Ответ от Novik 2017-04-24 03:39:33
Re: Вопрос по испытанию выключателей прибором ПКВ
КМ это контактор. На Вашей фотографии он справа от соленоида включения. Время его включения по сравнению с временем выключателя мало, так что погрешность не внесет.
7 Ответ от doppleganger1985 2017-04-24 17:00:26 (2017-04-24 17:03:16 отредактировано doppleganger1985)
Re: Вопрос по испытанию выключателей прибором ПКВ
Novik, Спасибо!
То есть подключение должно выглядеть так:
на включение — на одну из параллельных ветвей катушки включения
на отключение — на вход контактора отключения (между клемником и контактором)?
Post’s attachments
Копия вмпэ-10.jpg 142.13 Кб, 2 скачиваний с 2017-04-24
You don’t have the permssions to download the attachments of this post.
8 Ответ от Novik 2017-04-25 03:45:29
Re: Вопрос по испытанию выключателей прибором ПКВ
По порядку:
1. Катушка отключения имеет две секции по 110В каждая и, в зависимости от оперативного напряжения, их собирают последовательно (как у Вас) или параллельно. Вы нарисовали подачу напряжения только на одну секцию катушки.
2. Для включения Вы подаете напряжение на контакты контактора. Для этого нужна большая мощность (10кВт и более). Надо на катушку.
Подавайте напряжение на концы 3 — 2 (для включения) и на концы 33 — 2 (для отключения). Эти концы Вы найдете в релейном отсеке. Автомат ШП должен быть включен, а автомат ШУ — отключен.
9 Ответ от vitk 2017-04-25 05:40:23
Re: Вопрос по испытанию выключателей прибором ПКВ
Прибор ПКВ подключается взамен ключа управления МВ (или кнопок управления). И как заметили выше питание с цепей управление МВ надо снять, оно будет подаваться от ПКВ.
Если интересуют более подробная помощь — обращайтесь, с ПКВ-5М отщелкал много выключателей.
10 Ответ от ДЕНИС89 2017-04-25 09:42:56
Re: Вопрос по испытанию выключателей прибором ПКВ
doppleganger1985 хочет испытывать от дистанционного запуска, т.е. прибор запустится от появления напряжения на YAT,KM. Нужно выкатить его в контрольное положение, подключиться кабелем дистанционного пуска, запустить процесс измерения и оперировать ключом управления, понятное дело оперток подан.
Другой вариант что doppleganger1985 путает понятия местного/дистанционного пуска. При местном пуске в прибор на его коммутатор нужно подать внешнее напряжение, которым он будет управлять выключателем.
11 Ответ от vitk 2017-04-25 11:06:03
Re: Вопрос по испытанию выключателей прибором ПКВ
ДЕНИС89 пишет:
doppleganger1985 хочет испытывать от дистанционного запуска.
И такое возможно, и так и эдак делали.
12 Ответ от doppleganger1985 2017-04-25 13:06:22
Re: Вопрос по испытанию выключателей прибором ПКВ
Да вроде не путаю, дистанционный пуск это когда выключателем хлопают с его родного ключа, а местный это когда пкв подает сигнал на отключение и включение сам. Но запитать извне нечем, поэтому требуется дистанционный пуск.
Добавлено: 2017-04-25 17:06:22
ДЕНИС89 пишет:
Нужно выкатить его в контрольное положение, подключиться кабелем дистанционного пуска, запустить процесс измерения и оперировать ключом управления, понятное дело оперток подан.
Вот в этом и вопрос куда подключаться кабелем дистанционного пуска, можете на пальцах объяснить?
13 Ответ от vitk 2017-04-26 06:38:31 (2017-04-26 06:43:43 отредактировано vitk)
Re: Вопрос по испытанию выключателей прибором ПКВ
doppleganger1985 пишет:
Вот в этом и вопрос куда подключаться кабелем дистанционного пуска, можете на пальцах объяснить?
Описания на сам ПКВ нет? Вот схема из описания на ПКВ/М5Н используемая как раз для дистанционного пуска выключателя.
У меня просто вопрос уже возник! Если нет понимания как подключить прибор к выключателю! а как проводит замеры при дистанционном пуске Вы знаете, или планируете по ходу дела разбираться? Если по ходу дела, то очень печально, приборчик может и сломаться ненароком.
Post’s attachments
IMG_20170426_103544.jpg 293.62 Кб, файл не был скачан.
You don’t have the permssions to download the attachments of this post.
14 Ответ от ДЕНИС89 2017-04-26 08:34:08
Re: Вопрос по испытанию выключателей прибором ПКВ
В любом случае нужно напряжение для управления выключателем.Если есть напряжение чтобы управлять выключателем от ключа управления,значит его можно завести на местный пуск.
Выключатель сейчас установлен на объекте?Пришлите схему ячейки.
Или он где-то хранится.
15 Ответ от vitk 2017-04-26 11:56:13
Re: Вопрос по испытанию выключателей прибором ПКВ
Даже не знаю. но напишу.
Подсоединение прибора ПКВ осуществляется по сути к трем точкам: цепь «2» — общий «Минус», цепь «3» — команда «включить», цепь «33» — команда «отключить.
Для ПКВ дистанционный пуск — это значит оперативное напряжение катушек управления подается на вход прибора, а сам прибор ждет появления команды управления и по ее (команды) получении начинает запись операции включения или отключения (определяется состоянием главных контактов выключателя).
Местный пуск для ПКВ — напряжение на катушки управления приводом выключателя подается с выхода прибора.
Подключение в обоих случаях одинаковое, на проводах идущих комплектно с ПКВ все промаркировано.
16 Ответ от doppleganger1985 2017-04-26 19:27:33
Re: Вопрос по испытанию выключателей прибором ПКВ
ДЕНИС89, а зачем на местный пуск заводить если нужно дистанционный пуск сделать? У него есть преимущество?
vitk, а в проведении замеров есть какие то нюанс*? По моему залог успеха измерения правильная схема. Каких то особых настроек в программе я не увидел. В общем для дистанционного пуска необходимо достаточно будет сесть на клеммы 3, 33 и 2 в клеммнике релейного отсека?
17 Ответ от ДЕНИС89 2017-04-26 19:46:20
Re: Вопрос по испытанию выключателей прибором ПКВ
Я к тому что , напряжение для местного пуска можно найти. Преимущество местного пуска это ресурсный испытания,разные циклы.
Но для измерения времени коммутации я сам пользуюсь дистанционным.
Там есть в настройке программы для ПКВ что-то вроде «не учитывать ток при расчете параметров»,у меня на выключателях прибор не может ток измерить (маловат для прибора),поэтому этот флаг устанавливаю.
18 Ответ от vitk 2017-04-27 04:40:41 (2017-04-27 04:47:13 отредактировано vitk)
Re: Вопрос по испытанию выключателей прибором ПКВ
doppleganger1985 пишет:
В общем для дистанционного пуска необходимо достаточно будет сесть на клеммы 3, 33 и 2 в клеммнике релейного отсека?
Не клеммы, а цепи! КЛЕММЫ могут быть какими угодно.
На фото стрелками показал где найти цепи 3, 33, 2. То что выше, это быстродействующие шайбы, там цепи 3, 33. На катушке контактора цепь 2.
Post’s attachments
МВ.jpg 85.22 Кб, файл не был скачан.
You don’t have the permssions to download the attachments of this post.
Источник: rzia.ru
ПКВ/М7 — прибор контроля высоковольтных выключателей
ПКВ/М7 – это улучшенная версия прибора контроля высоковольтных выключателей ПКВ/М6Н, которая является более предпочтительной при контроле элегазовых выключателей, и к тому же оборудован встроенным пультом для задания простых операций и сложных циклов выключателей на ток до 14А для приводов постоянного и переменного тока.
Особенности прибора контроля выключателей ПКВ/М7
- Диагностика отечественных и зарубежных высоковольтных выключателей
Прибор ПКВ/М7 укомплектован крепежными приспособлениями для установки измерительных датчиков на все типы российских и зарубежных высоковольтных выключателей (ABB, AREVA, ALSTOM, SIEMENS и др.). Адаптивность прибора заключается в конструировании креплений датчиков к выключателям и получении передаточной функции движения от вала до траверсы. В памяти прибора хранятся передаточные функции кинематических схем большинства выключателей.
- Достаточные диапазоны измерений интервалов времени, скорости и хода, перекрывающие потребности контроля существующих выключателей
ПКВ/М7 имеет большие диапазоны измерения по времени (до 5,1 с), скорости (до 20 м/с) и ходу (до 900 мм.), перекрывающие потребности контроля всех существующих высоковольтных выключателей, в аналогичных приборах, меньший диапазон времени не позволяет проверять выключатели в сложных циклах.
Существует множество нюансов при проведении измерений, если зарегистрировать временные характеристики достаточно просто для любого вида высоковольтного выключателя, то для получения характеристик хода и скорости требуются специальные датчики линейного или углового перемещения. Совместно с прибором ПКВ/М7 поставляются датчики дискретного типа для измерения скоростных характеристик и параметров хода, которые не требуют подстройки или корректировки коэффициентов пересчета, к тому же датчики отличаются точностью и удобством эксплуатации.
- Высокая точность измерений
Высокая точность измерения временных характеристик (±0,1 мс.), а также характеристик хода и скорости обеспечивается цифровыми датчиками углового и линейного перемещения с разрешающей способностью в 0,09° и 0,5 мм. Применяемые в аналогах ПКВ/М7 датчики на основе потенциометра имеют большую (до ±1%) погрешность, при максимальном ходе 900 мм это даёт неопределенность значения в ±9мм.
- Автоматические расчеты технических характеристик высоковольтных выключателей
Расширенный набор характеристик времени, хода и скорости, как для вала привода, так и для контактов, а также напряжений и токов электромагнитов и соленоида привода: разновременность, длительность дребезга, задержки, отскок и перелет, средние скорости на различных участках хода и др.
- Прибор контроля высоковольтных выключателей ПКВ/М7 выдает информацию в графическом виде, что позволяет обнаружить зарождающиеся дефекты
Кроме таблиц цифровых значений параметров, более подробную информацию о состоянии выключателей можно извлечь из следующих регистрируемых графиков процессов:
- Зависимости скорости от времени и от хода;
- Зависимости токов и напряжений электромагнитов от времени и хода;
- Диаграммы процессов замыкания-размыкания контактов.
Вид графиков определяется состоянием всех звеньев (рычагов, пружин, тяг, осей, траверс, демпфера и пр.) кинематической цепи механизма, управляющего замыканием-размыканием контактов выключателя. И возникновение неисправности хотя бы в одном из звеньев (увеличение люфта, ослабление пружины, повышенное трение, отказ демпфера и др.) сразу изменяет вид графика от нормального вида исправного выключателя. Производителем разработан метод анализа графиков, применяя который можно проводить раннюю безразборную диагностику состояния выключателя.
- Проверка высоковольтных выключателей в простых и сложных циклах
Коммутатор ПКВ/М7 дает возможность проверять выключатели как в простых, так и сложных циклах переключения на токах электромагнитов до 14А (постоянных и переменных) с заданием необходимых длительностей импульсов включения и отключения, паузы и задержки отключения.
По заказу прибор ПКВ/М7 может дополнительно комплектоваться ПУВ-регулятором, который необходим для проведения испытаний выключателей при пониженном напряжении в сложных циклах и простых операциях с определением величины минимального напряжения срабатывания и с определением времени включения/отключения полюса коммутационных аппаратов, при рабочем токе 35А.
Типовая схема подключения ПКВ/М7 на примере масляного выключателя
Источник: www.souz-pribor.ru
ПКВ/У3.0 — прибор контроля высоковольтных выключателей
63774-16 до 25.04.2026
Срок действия свидетельства об утверждении типа СИ истёк или данные устарели. Утверждение типа и возможность метрологической поверки СИ распространяется на СИ, выпущенные в пределах срока действия свидетельства.
Реестр промышленной продукции РФ
Реестр промышленной продукции, произведенной на территории РФ, в соответствии с Постановлением Правительства РФ от 30.04.2020 № 616
Производитель
Артикул
Сертификаты
Декларация о соответствии
Если необходимо проводить измерения одновременно по трем фазам, то возможно приобретение дополнительных датчиков и крепежных приспособлений на основании заявки клиента.
Назначение прибора контроля высоковольтных выключателей ПКВ/У3.0:
Прибор предназначен для безразборного контроля технического состояния всех видов зарубежных и российских выключателей (воздушных, масляных, элегазовых, вакуумных) на все классы напряжений от 6 кВ до 1150 кВ.
Он является дальнейшей разработкой универсального прибора ПКВ/У2, в результате которой было увеличено:
- число дискретных каналов для контроля положения контактов с 12-и до 20-и;
- число каналов для подключения резистивных датчиков с 2-х до 12-и;
- ток коммутатора с 10 А до 35 А постоянного или переменного тока;
- число каналов датчиков перемещений с 1 до 3.
Прибор выпускается в двух модификациях, отличающихся числом каналов контроля резистивных датчиков, числом каналов датчиков перемещения и числом датчиков перемещения: ПКВ/У3.0 (с двенадцатью каналами контроля резистивных датчиков, тремя каналами датчиков перемещения и двумя или двумя и более датчиками перемещения) и ПКВ/У3.1 (с двумя каналами контроля резистивных датчиков, одним каналом датчиков перемещения и двумя датчиками перемещения). Первый прибор позволяет контролировать абсолютно все типы воздушных выключателей, включая ВО-750, ВО-1150, ВНВ-1150, а второй – все, кроме трех перечисленных.
Особенности прибора контроля высоковольтных выключателей ПКВ/У3.0:
| Характеристика | ПКВ/У3.0 (3-6 датчиков) |
| Каналы контроля резистивных датчиков | 12 |
| Каналы датчиков перемещения | 3 |
| Количество датчиков перемещения | ДП21 (1 и более шт.) и ДП12 (1 и более шт.) |
| Какие выключатели проверяет | все виды выключателей, включая воздушные ВО-750, ВО-1150, ВНВ-1150 |
| Контроль параметров хода по трем фазам | позволяет |
| Одновременное измерение угла поворота основного вала и угла поворота рычага привода полюс | позволяет |
Контроль выполняется на выключателях со снятым высоким напряжением перед началом ремонта (для выявления дефектных узлов), после завершения ремонта (для удостоверения качества его выполнения), а также при профилактических обследованиях. Контроль заключается в проведении пусков выключателя, измерении при этом комплекса характеристик выключателя и дальнейшем сопоставлении измеренных и паспортных значений характеристик. При этом пуск может осуществляться либо от прибора через его силовой коммутатор, либо дистанционно диспетчером. Результаты измерения выводятся на дисплей компьютера.
В цифровой форме регистрируются следующие характеристики:
- временные – полное время движения траверсы, время включения-отключения по каждому полюсу, разновременность включения-отключения между полюсами, длительность командных импульсов и время вибрации контактов;
- скоростные – скорость в моменты включения-отключения, максимальная скорость, скорость в заданной точке хода траверсы, значение средней скорости в любой заданный момент (интервал) времени;
- ходовые – полный ход, ход до момента включения-отключения, ход в контактах, разновременность (по ходу) замыкания-размыкания контактов, ход вибрации контактов, отскок и перелет траверсы в конце движения, значение хода в любой заданный момент (интервал времени);
- токовые – ток электромагнитов включения и отключения;
- напряжения – изменение напряжения на электромагнитах.
Временные характеристики контролируются как в простых операциях «О» и «В», так и во всех сложных циклах. В приборе запрограммированы все сложные циклы с параметрами, определяемыми типом контролируемого выключателя. Для масляных выключателей скоростные характеристики и характеристики хода контролируются с помощь точных цифровых датчиков линейных (ДП12) и угловых (ДП21) перемещений, входящих в комплект прибора. Для элегазовых и некоторых типов вакуумных выключателей скоростные характеристики измеряются посредством штатных контактных либо потенциометрических датчиков, подключаемых на специальные входы прибора.
Кроме таблиц цифровых значений параметров, более подробную информацию о состоянии выключателей можно извлечь из следующих регистрируемых графиков процессов:
- зависимости скорости от времени и от хода;
- зависимости токов и напряжений электромагнитов от времени и хода;
- диаграммах процессов замыкания-размыкания контактов.
Анализируя графики, можно диагностировать развивающиеся дефекты.
Прибор состоит из измерительного блока и переносного компьютера типа «Ноутбук» (закупается дополнительно). В комплект входят датчики перемещений, кабели, набор крепежных приспособлений для установки датчиков на любой отечественный выключатель и эксплуатационная документация. Для бесконтактного измерения тока электромагнитов или соленоида прибор может по заказу комплектоваться токовыми клещами на токи 20 А, 50 А или 400 А. Для удобства переноски прибор снабжен кейсом, а весь ЗИП размещается в укладочном ящике.
Технические характеристики прибора контроля высоковольтных выключателей ПКВ/У3.0:
| Параметр | Значения |
| Диапазон измерения временных характеристик, с | 0,001-8 |
| Погрешность измерения временных характеристик, мс | ±0,1. ±0,3 |
| Диапазон измерения скорости, м/с | 0,02-20 |
| Погрешность измерения скорости, % | ±2% |
| Диапазон измерения хода, мм | 0,5-900 |
| Погрешность измерения хода: — датчиком ДП12, мм — датчиком ДП21, мм |
±1 ±0,2 |
| Максимальный выходной ток коммутатора, А | 35 |
| Входное напряжение коммутатора и напряжение питания измерительного блока, — для постоянного тока, В — для переменного тока, В |
100-350 100-242 |
| Температурный диапазон эксплуатации, ºC | -15. +40 |
| Габариты измерительного блока, мм | 300х140х400 |
| Масса измерительного блока, не более, кг | 10 |
Количество и соотношение дополнительных датчиков клиент выбирает самостоятельно, учитывая парк высоковольтных выключателей. Список дополнительных крепежных приспособлений формируется Производителем исходя из предоставленного списка приобретаемых датчиков.
Комплект поставки ПКВ/У3.0
| № | Наименование, Индекс | Применение | Фото | Количество |
| 1 | Измерительный блок ПКВ/У3.0 СКБ021.00.00.000 | Прибор и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр, программное обеспечение / руководство пользователя. |  |
1 |
| 2 | Датчик линейного перемещения ДП12 СКБ012.00.000-02 | Для измерения линейного перемещения подвижных частей высоковольтного выключателя (в комплекте паспорт и сертификат о калибровке). Диапазон 0 ÷ 900 мм. Разрешение 0,5 мм. Используется совместно с измерительным стержнем. |  |
1 |
| 3 | Стержень измерительный СКБ010.15.00.000-02 | Стержень измерительный в футляре. Используется совместно с датчиком линейного перемещения ДП12 (длина 700 мм. // по заказу 550 мм. и 1000 мм.). |  |
1 |
| 4 | Датчик углового перемещения ДП21 СКБ009.00.00.000 | Для измерения угла поворота вала высоковольтного выключателя (в комплекте паспорт и сертификат о калибровке). Диапазон измерений 0 ÷ 360°. Разрешение 0,09. |  |
1 |
| 5 | Кабель датчика СКБ014.25.00.000 | Для подключения датчика линейного (ДП12) или углового перемещения (ДП21) к прибору. Изоляция кабеля силикон (длина 12 м.). |  |
1 |
| 6 | Кабель сетевой СКБ018.09.00.000 | Для подключения прибора к сети питания. Температурный диапазон -25°С ÷ +45°С. Резиновая изоляция (длина 2 м.). |  |
1 |
| 7 | Кабель LAN СКБ024.26.00.000 | Для подключения прибора к компьютерной сети или ноутбуку (длина 2 м.). |  |
1 |
| 8 | Кабель RS-232 СКБ024.25.00.000 | Для подключения прибора к компьютерной сети или к ноутбуку (длина 1,5 м.). |  |
1 |
| 9 | Кабель входного напряжения коммутатора СКБ022.06.00.000 | Для подачи коммутируемого напряжения. Номинальный ток 50А. Изоляция — силикон (длина 2 м.). |  |
1 |
| 10 | Кабель местного пуска СКБ022.07.00.000 | Для подключения к приводу высоковольтного выключателя.Оканчивается зажимами типа «крокодил». Номинальный ток 50А. Изоляция — силикон (длина 2,5 м.). |  |
1 |
| 11 | Кабель дистанционного пуска СКБ021.26.00.000 | Для дистанционного запуска прибора на измерения. Подключается к приводам электромагнита высоковольтного выключателя. Резиновая изоляция (длина 5 м.). |  |
1 |
| 12 | Кабель полюсов 4 канала. Полюс A, B, C, D СКБ010.05.00.000/-01/-02/-06 | Для подключения к полюсам высоковольтного выключателя.Оканчивается наконечниками типа «крокодил». Изоляция кабеля — силикон. Зев Ø 30 мм. (длина 11 м.). |  |
1 |
| 13 | Наконечники на кабели СКБ021.26.00.003 | Для подключения к приводу высоковольтного выключателя, если неудобно подключаться «крокодилами» к винтам колодки привода. |  |
1 |
| 14 | Кабель полюсов 20 каналов СКБ021.23.00.000 | Для подключения к контактам воздушных высоковольтных выключателей. Оканчивается наконечниками под винт М4 (длина 1,2 м.). |  |
1 |
| 15 | Кабель на 10 реостатных датчиков СКБ021.24.00.000 | Для проверки реостатных датчиков воздушных выключателей. Кабель имеет 10 пар наконечников под винт М5. Изоляция кабеля — силикон (длина 2,5 м.). |  |
1 |
| 16 | Кабель измерения напряжения шунта СКБ014.27.00.000 | Для измерения напряжения пользовательского шунта при измерении больших токов. Диапазон ±75 мВ. Оканчивается наконечниками под винт М5. Резиновая изоляция (длина 5 м.). |  |
1 |
| 17 | Провод заземления СКБ022.08.00.000 | Для заземления корпуса прибора ПКВ/У3. Оканчивается струбциной и наконечником под винт. Номинальный ток 50А (длина 1,75 м.). |  |
1 |
| 18 | Комплект крепежных приспособлений | Для крепления датчиков ДП12 и ДП21 к различным типам высоковольтных выключателей российского производства (зажимы, площадки, переходники и пр.). | 1 | |
| 19 | Предохранители ВП2Б-1В-2А | Для защиты источника питания. |  |
4 |
| 20 | Кабель реостатного датчика СКБ021.27.00.000 | Для измерения сопротивления реостатных датчиков. Оканчивается наконечниками под винт М5. Изоляция кабеля — силикон (длина 2,5 м.). |  |
2 |
| 21 | Сумка | Для комплекта крепежных изделий. |  |
1 |
| 22 | Сумка СКБ121.06.00.000 | Для переноса прибора. |  |
1 |
Источник: www.electronpribor.ru
