Программа пассат что это

Программа ПАССАТ компании НТП «Трубопровод» позволяет производить расчет на прочность и устойчивость конструкций сосудов и аппаратов для оценки несущей способности в рабочих условиях, а также при испытаниях и монтаже.

ПАССАТ предназначен для организаций, проектирующих аппараты или сосуды. Название программы — аббревиатура, которая расшифровывается как «Прочностной анализ состояния сосудов, аппаратов, теплообменнико».

Пролог, в котором описываются идеи, заложенные в программу, ее назначение и используемые методы расчета

Разработчики программы ПАССАТ стремились создать эффективный, удобный и наглядный инструмент для автоматизации проектирования, поскольку на современном рынке отсутствуют отечественные программы, соответствующие нашим представлениям об инженерных инструментах.

Passat USA 1.8 Limited. Что это такое?

Программу ПАССАТ выгодно отличают от зарубежных аналогов (Compress, Vessel, PV Elite ориентация на российскую нормативно-правовую базу, более доступная цена, интуитивно понятный русскоязычный интерфейс, наличие встроенной базы отечественных материалов.

В программе реализовано объемное графическое отображение геометрии отдельных элементов и модели в целом.

Рис. 1

Расчетная модель создается в трехмерной среде, что позволяет уже на этапе ввода исходных данных оценить габариты емкости и автоматически исключить нестыковку элементов модели из-за несовпадения размеров. Возможность вывода «каркасного» изображения (Wireless) обеспечивает полную видимость всех элементов, включая внутренние. ПАССАТ автоматически проверяет геометрию модели, позволяя пользователю выбрать способ стыковки элементов. Виртуальная расчетная модель, создаваемая в полном соответствии с заданным рассчитываемым аппаратом (сосудом), обеспечивает правильность ввода исходных размеров.

Программа создана в соответствии с основными нормативами и методиками, применяющимися в Российской Федерации. К сожалению, они не полностью регламентируют все стадии расчета, поэтому в отдельных случаях при расчете тех или иных элементов используются зарубежные методические документы.

Программа ПАССАТ производит расчет на основе:

ГОСТ 14249–89;
ГОСТ 25221–82;
ГОСТ 26202–84;
ГОСТ 24755–89;
РД 26−15−88;
РД РТМ 26−01−96−77;
РД 26−02−62−98;
норм расчета на прочность оборудования и трубопроводов атомных энергетических установок;
ГОСТ 27772–88;
ГОСТ 25859–83;
ASME VIII;
ASME II;
WRC-107;
WRC-297;
BS-5500.

Для оценки прочности и устойчивости заданной конструкции сосуда или аппарата реализованы следующие функции:

КИР Построение модели в ПАССАТ Часть 1

определение расчетных толщин и допускаемых значений давления, сил и моментов;
автоматическое определение расчетных величин, таких как вес, длины и диаметры элементов, характеристики колец жесткости (в цилиндрических обечайках и в седловых опорах) и др.;
расчет прочности места соединения штуцера с сосудом (аппаратом);
расчет арматурных фланцевых соединений с учетом воздействия давления, внешних сил и моментов, температурных напряжений

Кроме того, программа ПАССАТ обеспечивает выполнение ряда вспомогательных функций:

настройка размерностей;
ввод и анализ исходных данных. В случае, если пользователь не ввел всех данных, необходимых для выполнения расчета, или ввел их некорректно, программа выдает предупреждение до тех пор, пока все данные не будут заданы;
автоматические изменения в смежных элементах всей модели при изменении геометрических параметров или условий нагружения в одном из элементов
выбор используемых материалов из базы данных с возможностью ее пополнения;
автоматическое изменение величины допускаемых напряжений, модулей упругости при изменении материала, температуры или толщины стенки;
формирование, просмотр и печать полного отчета по расчетам элементов модели с промежуточными результатами вычислений.

ПАССАТ содержит открытую базу данных материалов, применяемых в СНГ, доступную для пополнения и корректировки.

Программа предназначается для проектно-конструкторских бюро и отделов, которые специализируются на проектировании и реконструкции сосудов и аппаратов, работающих под давлением, а также для организаций нефтеперерабатывающей, химической, нефтехимической, газовой, нефтяной, теплоэнергетической и других отраслей промышленности.

Системные требования программы ПАССАТ весьма скромны: программа работает в среде Windows 9x/2000/XP, рекомендуется видеокарта с поддержкой OpenGL.

Глава об интерфейсе, исходных данных и результатах расчета

ПАССАТ имеет дружественный интерфейс, а также интуитивно понятную структуру создания моделей и расчета сосудов и аппаратов. Параметризованные элементы, применяемые в программе вместо геометрических примитивов, значительно упрощают работу и позволяют существенно сэкономить время.

На рисунках 2−4 в качестве примеров показано создание конической обечайки и цилиндрического элемента.

Рис. 2

Рис. 3

Рис. 4

Из иллюстраций видно, что для создания элемента, корректно пристыкованного к модели, инженеру достаточно заполнить поля в коротком диалоге, иллюстрированном наглядной схемой, и выбрать необходимую схему соединения.

Особо подчеркнем, что для работы с программой пользователю не требуется большой опыт работы с системами 3D-моделирования — достаточно владеть обычным набором знаний инженера-расчетчика.

Исходными данными в ПАССАТ являются тип, геометрические характеристики и материал элементов сосуда или аппарата, тип и расположение опор, вид испытаний, величины нагрузок. Выбор используемых материалов производится из базы данных.

Процесс завершается выдачей полного отчета по расчетам элементов модели с промежуточными результатами вычислений, который пользователь может либо экспортировать в Word, либо, при необходимости, модифицировать, внеся изменения в конструкцию и/или условия. Заметим, что экспорт расчета осуществляется поэлементно — это позволяет пользователю компоновать отчет в соответствии со своими требованиями.

В качестве примера приведен образец такого документа: в нем отражены результаты расчета эллиптического днища горизонтального сосуда в условиях гидроиспытаний.

Расчеты производятся по следующим элементам:

цилиндрические обечайки (гладкие и подкрепленные кольцами жесткости);
конические переходы;
днища (сферические, эллиптические, торосферические, конические, плоские, сферические неотбортованные);
врезки (штуцеры) в обечайки и выпуклые днища;
седловые опоры в горизонтальных сосудах и аппаратах;
опорные стойки и лапы в вертикальных сосудах и аппаратах.

Существующие конструкции сосудов и аппаратов, а также условия их работы часто не позволяют без значительного упрощения расчетных моделей выполнить расчеты в строгом соответствии с нормами, что приводит к искажению полученных результатов. После долгой и глубокой проработки методик нам удалось создать универсальную программу, значительно расширив сферу ее применения.

Расчет в условиях испытаний (гидроиспытания)

Условия нагружения при испытаниях:
Рабочая температура, T: 20 °C
Внутреннее давление, p: 0.5 МПа
По расчет на прочность при испытаниях не проводится, если выполнено условие:

Pисп < 1,35 · Pрасч

[ σ ]20
[ σ ]

1,35 · Pрасч

[ σ ]20
[ σ ]

1,35 · 1,2 ·

154
154

= 1,62 МПа ≥ 0,5 МПа

Допускаемые напряжения для материала ВСТ3 при температуре 20 °C (условия испытаний):

[σ]=

Re
nT

250/1,1=227,3 МПа

Коэффициент nT выбирается в зависимости от группы аппарата.

Модуль продольной упругости при температуре 20 °C.

E = 199000 МПа

Коэффициент линейного расширения при температуре 20°C:

α = 1.16e -0,05 C -1

Днища, нагруженные внутренним избыточным давлением (п. 3.3.1).

Расчетная толщина стенки с учетом прибавок:

s1p+c =

p·R
2·[σ]·φ-0,5·p

+c=

0,5·1330
2·227,3·1−0,5·0.5

+0 =

[p]=

2·[σ]·φ·(s1-c)
R+0,5·(s1-c)

2·227,3·1·(10−0)
1330+0,5·(10−0)

3.4 МПа ≥0,5 МПа

Эпилог, в котором описывается дальнейшая судьба программы

Внимательные читатели заметили, что мы не упомянули о теплообменниках — последней составляющей аббревиатуры ПАССАТ. Функцией расчета теплообменников программа пополнится в ближайшей перспективе.

Кроме того, планируется реализовать:

расчет аппаратов колонного типа в соответствии с ГОСТ Р 51273−99 и ГОСТ Р 51274−99;
расчет сейсмических и ветровых нагрузок, воздействующих на вертикальные аппараты колонного типа, в том числе — при определении периода собственных колебаний (без ограничений количества элементов);
расчет рубашек сосудов и аппаратов по ;
расчет вертикальных цилиндрических стальных резервуаров для нефти и нефтепродуктов;
БД стандартных узлов и элементов в полном соответствии с требованиями ОСТ, ГОСТ и АТК.

К уже реализованной функции расчета арматурных фланцевых соединений будет добавлен расчет фланцевых соединений сосудов и аппаратов.

В эти дни проводится открытое бета-тестирование, участниками которого стали более 20 предприятий различных отраслей промышленности.

По результатам опроса и бета-тестирования мы сможем установить приоритетные направления развития программы и определить, в какие программные системы будет осуществляться импорт/экспорт расчетных моделей, созданных в программе ПАССАТ.

Литература, использованная при создании программы ПАССАТ

ГОСТ 14249–89. Сосуды и аппараты. Нормы и методы расчета на прочность.
ГОСТ 25221–82. Сосуды и аппараты. Днища и крышки сферические неотбортованные. Нормы и методы расчета на прочность.
ГОСТ 26202–84. Сосуды и аппараты. Нормы и методы расчета на прочность обечаек и днищ от воздействия опорных нагрузок.
ГОСТ 24755–89. Сосуды и аппараты. Нормы и методы расчета на прочность укрепления отверстий.
РД 26−15−88. Сосуды и аппараты. Нормы и методы расчета на прочность и герметичность фланцевых соединений.
РД РТМ 26−01−96−77. Плоские круглые крышки и днища с ребрами жесткости.
РД 26−02−62−98. Расчет на прочность элементов сосудов и аппаратов, работающих в коррозионно-активных сероводородсодержащих средах.
Нормы расчета на прочность оборудования и трубопроводов атомных энергетических установок. — М., Энергоатомиздат, 1989. — 525 с.
ГОСТ 27772–88. Прокат для строительных стальных конструкций.
ГОСТ 25859–83. Сосуды и аппараты стальные. Нормы и методы расчета на прочность при малоцикловых нагрузках.
ASME VIII, Div 1, 2002, Appendix 2.
ASME II, 1998, Appendix 2.
WRC-107 Welding Research Council. Bulletin. — «Local Stresses in Spherical and Cylindrical Shells due to External Loadings», 1979.
WRC-297 Welding Research Council. Bulletin. «Local Stresses in Cylindrical Shells due to External Loadings on Nozzles, — Supplement to WRC Bulletin », 1987.
BS-5500: 1976 Specification for Unfired fusion welded pressure vessels. British Standards Institution.
WRC-368 Welding Research Council. Bulletin. «Stresses in Intersecting Cylinders subjected to Pressure», — 1991. — 32 P.
Bildy Les M. 2000. «A Proposed Method for Finding Stress and Allowable Pressure in Cylinders with Radial Nozzles», — PVP Vol. 399, ASME, New York, NY. — pp. 77−82.
Zick L.P. «Stresses in Large Horizontal Cylindrical Pressure Vessels on Two Saddle Supports», — Welding Research Journal Supplement, September, 1951.

14 июня 2004 г.

Источник: www.caduser.ru

CADmaster

Главная » CADmaster №3(70) 2013 » Проектирование промышленных объектов Новые возможности программы ПАССАТ

Программа ПАССАТ (Прочностной Анализ Состояния Сосудов, Аппаратов, Теплообменников) разрабатывается в ООО «НТП Трубопровод»с 2004 года. Текущая версия программы — 2.06.

CADmaster неоднократно публиковал статьи о работе в программе и ее развитии (/2006, 3/2008, 3/2011, 3/2012).

ПАССАТ — стандарт де-факто в России и странах СНГ, он эксплуатируется в более чем 250 организациях (проектных, экспертных, научно-исследовательских, ПКО заводов и др.), а также в компаниях Германии, Испании, Италии, Чехии, ОАЭ, Индии.

Сегодня возможности программы позволяют рассчитывать все основные типы сосудов и аппаратов и их элементы по современным отечественным и некоторым зарубежным нормативным техническим документам (НТД); при построении модели аппарата использовать базы данных материалов и элементов, получать полный отчет с примененными формулами, ссылками на разделы НТД и промежуточными результатами, производить обмен информацией с другими программами.

ПАССАТ автоматически учитывает взаимное влияние элементов при расчете нагрузок, контролирует геометрию смежных элементов при вводе данных, автоматически рассчитывает ряд параметров (заполнение сосуда, расчетные длины и диаметры, наиболее слабые сечения содержит ряд функций проектного расчета.

От версии к версии ПАССАТ развивается в нескольких направлениях: моделирование аппарата, расчетный функционал, базы данных материалов и элементов, интерфейс пользователя, интеграция с другими программами. С момента последней публикации вышли три версии: 2.04, 2.05 и 2.06, совершенствовавшие программу в каждом из перечисленных направлений.

Давайте рассмотрим основные нововведения.

Расчетные модули и возможности

В процессе развития программы существенно расширились возможности всех модулей:

появился новый тип аппарата — резервуар (модуль «ПАССАТ-Резервуары»);
реализованы новые возможности, позволившие:

рассчитывать аппараты воздушного охлаждения (АВО),
прикладывать нагрузки на штуцер по выбору либо к срезу патрубка, либо к месту врезки,
задавать содержимое кубовой части колонны (жидкость, заполнение катализатором с гидростатическим давлением,
присоединять штуцеры к переходным обечайкам теплообменников, а также c вваренной решеткой,
присоединять и рассчитывать несущие ушки,
присоединять опоры колонного аппарата к коническим днищам и многое другое.

Резервуары

В состав программы теперь входит модуль «ПАССАТ-Резервуары», позволяющий рассчитывать вертикальные стальные цилиндрические резервуары по СТО-СА-03−002−2011 (рис. 1).

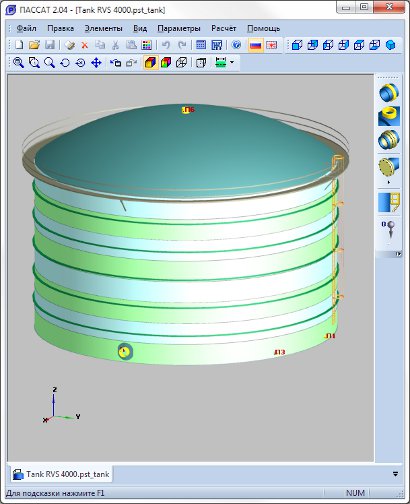

Рис. 1. Резервуар

Модуль производит расчет на прочность и устойчивость стенки, бескаркасной стационарной крыши и днища резервуара, рассчитывает анкерное крепление стенки.

В процессе расчета учитываются давление продукта, весовые (в том числе снеговые) нагрузки, ветровые и сейсмические воздействия, а также дополнительные внешние нагрузки, заданные пользователем.

Для патрубков резервуара (рис. 2) рассчитываются допускаемые нагрузки (рис. 3).

В традиционном для ПАССАТа стиле от пользователя требуется ввести только общие и геометрические параметры, параметры материалов и нагрузки. Определение геометрических и весовых характеристик элементов резервуара производится автоматически, учитывая коэффициенты сочетаний нагрузок.

Для удобства задания параметров резервуара база данных расширена материалами и патрубками по СТО.

Фланцевые соединения

Во фланцевых соединениях стало возможным задавать закладную деталь (заглушку) между фланцами (рис. 4). Такая конструкция имеет две прокладки. Модель фланца с заглушкой позволяет, например, оценивать состояние фланцев теплообменников (без приобретения модуля «ПАССАТ-Теплообменники»), а также учитывать моменты затяжки болтов для таких конструкций.

Рис. 4. Фланцевое соединение с заглушкой

С введением дополнительного параметра — диаметра проточки — уточнен расчет болтовых соединений. При расчете прочности болта с проточкой используется диаметр проточки, а при определении крутящего момента — диаметр резьбы.

Теплообменники

В модуль «Теплообменники» включен расчет аппаратов воздушного охлаждения (АВО) по ГОСТ Р 52857.7−2007 (рис. 5).

Рис. 5. Аппарат воздушного охлаждения

На расширителе теплообменника теперь можно задать компенсатор (рис. 6).

Базы данных

Переработана и расширена база данных материалов (заготовок, сталей и сплавов).

Добавлена система выбора, поиска и подбора материала по заданным параметрам (рис. 7).

Рис. 7. Окно выбора материала

В настоящее время база данных содержит характеристики материалов по

ГОСТ Р 52857.1−2007;
ASME II Part D;
ГОСТ Р 52857.4−2007 (крепеж);
ПНАЭ Г-7−002−86 (крепеж);
ГОСТ 27772–88 (резервуары);
ОСТ 26−01−858 (никелевые сплавы);
СТО 00220227−006−2010 (материалы сосудов высокого давления).

В базу данных элементов добавлены:

фланцы по ГОСТ Р 54432−2011;
фланцы по ASME B 16.5;
прокладки «Графлекс» ;
плоские днища по , 12623−78;
плоские крышки по ОСТ 26−2008−83;
несущие ушки по ;
размеры болтовых проточек по ОСТ 26−2040−96.

Интерфейс пользователя

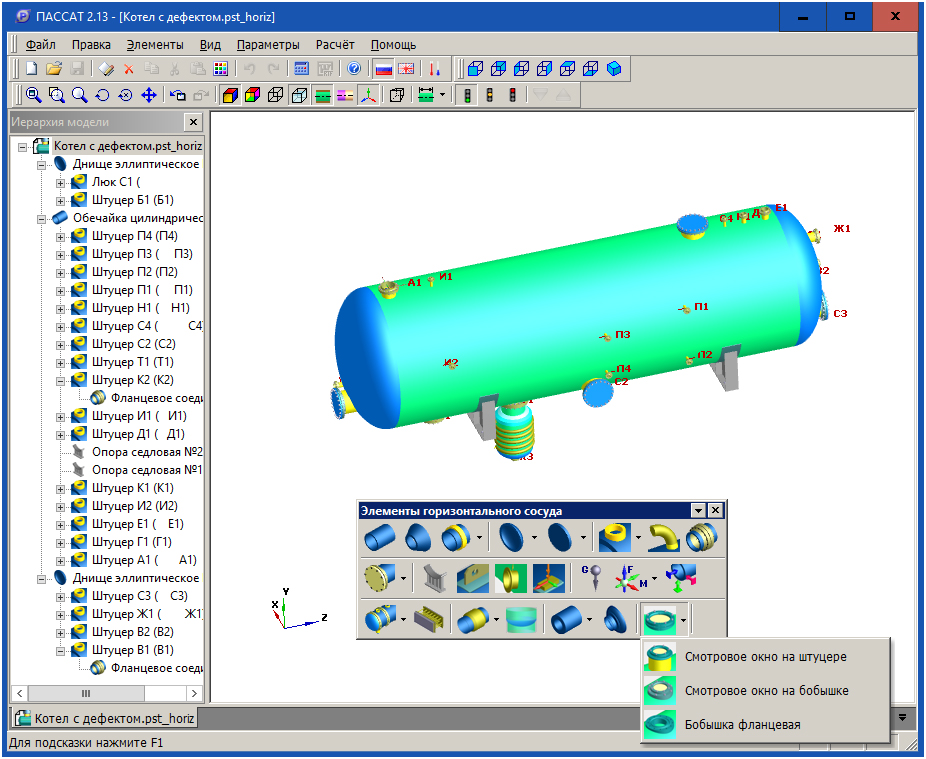

Пользовательский интерфейс ПАССАТа приобрел панель с представлением модели в виде дерева, работа с моделью стала нагляднее и удобнее. Манипуляции с отдельными элементами теперь можно проводить из меню, в панели и в окне трехмерного представления модели (рис. 8).

Копирование элементов теперь работает не только в пределах одной модели, но и для всех одновременно запущенных копий программы.

Возможности аннотирования элементов модели постоянно расширяются. Сегодня можно вывести на экран названия элементов, размеры основных элементов, отметки колец укрепления, штуцеров, площадок обслуживания.

Экспорт 30-модели в AutoCAD

К способам интеграции с другими программами добавилась возможность импорта модели ПАССАТ (из файла открытого формата) в трехмерную модель AutoCAD (рис. 9). Импорт реализован как расширение AutoCAD и может быть вызван как из AutoCAD, так и из ПАССАТа. В последнем случае модель автоматически сохраняется в файле открытого формата, запускается AutoCAD и выполняется команда импорта.

Элементы ПАССАТ импортируются как твердотельные объекты, и полученная модель может быть отредактирована в AutoCAD стандартными средствами трехмерного моделирования. Степень детализации импортированных объектов такая же, как в ПАССАТ. Отдельные детали объединяются в блоки AutoCAD. Например, фланцевое соединение состоит из двух фланцев, прокладки и крепежа, крепеж — из болтов и гаек , а детали (например, болт) — из нескольких 3D-примитивов.

После импорта болт будет представлен блоком, в который входят примитивы, фланцевое соединение — блоком своих составных частей.

Импортированная модель больше соответствует реальному аппарату, чем модель ПАССАТ, поскольку при импорте производятся булевы операции над телами (ПАССАТ для задач визуализации этого не делает), и может быть использована для проектирования аппарата, получения эскизов и чертежей, экспорта в другие ЗО-форматы, поддерживаемые AutoCAD.

Преобразование типа аппарата

Тип расчетной модели ПАССАТа определяется при ее создании. Это может быть горизонтальный аппарат, вертикальный аппарат, аппарат колонного типа или резервуар. Для расчета того же изделия в другой ориентации (например, при транспортировке или хранении) приходилось заново задавать модель в нужном формате.

Теперь появилась возможность сохранить модель в другом формате — скажем, колонну как горизонтальный аппарат (рис. 10−11). При сохранении удаляются элементы, специфичные для конкретного типа аппарата, — например, опоры.

Что дальше?

Конечно, развитие программы ПАССАТ на этом не останавливается. В ближайших планах — дополнить базу данных параметрами по атомным нормам (ПНАЭ Г-7−002−86), а также большая работа по реализации расчетов по европейским нормам (EN 13445).

Источник: www.cadmaster.ru

Принцип программы ПАССАТ на примере расчета стального аппарата

Основное назначение программы ПАССАТ от НТП Трубопровод — выполнение расчетов на прочность и устойчивость сосудов, теплообменников, аппаратов. С помощью программы ПАССАТ от НТП Трубопровод можно оценить несущую способность этих емкостей в условиях испытаний, монтажа и, непосредственно, работ.

Расчет на прочность и устойчивость такого аппарата, как представлен на рисунке 1, является довольно сложным процессом, состоящим из нескольких этапов. Это обусловлено необходимостью рассчитать физические параметры сосуда и эксплуатационные условия в соответствии с нормативно-технической документацией.

Емкостной аппарат (работа в Пассат)

Если сравнивать программу ПАССАТ с подобными программами, созданными зарубежными специалистами, то отечественный продукт от НТП Трубопровод обладает определенными преимуществами: ориентированием на российскую нормативную базу, русскоязычным интерфейсом, демократичной стоимостью.

Изучение нормативно-технической документации (НДТ) – одно из обязательных условий работы с программой ПАССАТ от НТП Трубопровод. Причем, для быстрого и эффективного взаимодействия с программой ПАССАТ нужно знать, какие требования НТД предъявляются каждой составляющей емкостного аппарата.

В большинстве случаев расчет на прочность и устойчивость осуществляется согласно ГОСТ Р 52857.(1-12)-2007, хотя могут использоваться и другие стандарты. Для изготовления аппарата ВЭЭ1-1-3,2-0,6 используется ГОСТ Р 52630-2012, который в вопросах определения прочности ссылается на документ, указанный ранее.

Разработчики НТП Трубопровод позаботились о том, чтобы программа ПАССАТ содержала как можно больше стандартных элементов конструкции. Именно поэтому в программе ПАССАТ, как и в других программах от НТП Трубопровод, предусмотрены детали аппаратов колонного типа и теплообменников, включая опоры, обечайки, крышки, днища, штуцеры, фланцы, отводы и многое другое.

Приступая к проектированию модели в программе ПАССАТ от НТП Трубопровод, вначале следует определиться с типом аппарата, а также с его общими параметрами, как показано на рисунке 2. В процессе работы эти данные можно корректировать в программе ПАССАТ. Внести в систему исходные данные означает задать геометрические размеры, состав и материал деталей конструкции. Последовательность проектирования каждого из элементов не имеет значения.

программа пассат

Программа ПАССАТ – не единственная программа, с которой работаю специалисты при проектировании сосудов. В такой ситуации необходимо наладить между системами обмен данными. В программах от НТП Трубопровод предусмотрена эта функция: программа ПАССАТ наделена способностью импортировать/экспортировать информацию в текстовый формат XML и другие форматы, обеспечивающие обмен данными.

На рисунке 3 приведен пример необходимых расчетных величин для задания обечайки. Все это нужно для выбора нормативно-технического документа, на основе которого осуществляется расчет прочности и устойчивости, а также определяется внутренний диаметр емкости, толщина стенки, длина обечайки, коэффициенты сварных швов (кольцевого, продольного), допустимое давление и температура, материал, прибавка для компенсации коррозии.

Программа ПАССАТ от НТП Трубопровод выявляет некорректный ввод значений, оповещая пользователя об ошибке (рисунок 4). При исправлении этой погрешности расчет возобновляется.

По такому же принципу задаются исходные данные для нижнего эллиптического днища, что отображено на рисунке 5. Чтобы рассчитать прочность данного элемента в программе ПАССАТ от НТП Трубопровод, потребуется следующая информация: внутренний диаметр, высота и толщина днища, длина отбортовки, прибавка для компенсации коррозии, коэффициент прочности сварных швов, расчетные значения давления и температуры.

проектирование сосудов

Что касается верхнего эллиптического днища, показанного на рисунке 6, то его параметры в точности совпадают с параметрами нижнего. Следовательно, посредством функции «Копирование» нужно выполнить позиционирование элемента с аналогичной геометрией.

расчет штуцеров

Теперь на основе АТК 24.200.03-90 следует определить размеры опор-стоек, которых в конструкции насчитывается три единицы (изображены на рисунке 7), и внести их в программу программу ПАССАТ от НТП Трубопровод. Они представляют собой элементы, привариваемые к аппарату на подкладных листах. По отношению друг к другу они располагаются под углом 120°.

гост р 52857

Расчет штуцеров, смотрового люка, несущих ушек выполняется точно так же, как в предыдущем случае.

Последний этап предполагает оформление расчетной записки, в которой содержится отчет о проделанной работе (рисунок 8). Вместе с программой ПАССАТ, разработчик НТП Трубопровод поставляется специальные шаблоны со стандартным оформлением отчетов, которое можно редактировать в зависимости от ситуации. При помощи программы программе ПАССАТ от НТП Трубопровод документ, состоящий из 75 страниц и содержащий иллюстрации, будет готов через несколько секунд. В нем указывается полная информация о каждом элементе аппарата, а также делаются выводы насчет того, выполнены ли условия прочности и устойчивости.

ПАССАТ

Программа «ПАССАТ» предназначена для расчета прочности и устойчивости сосудов, аппаратов, резервуаров и их элементов с целью оценки несущей способности в рабочих условиях, а также в условиях испытаний и монтажа.

Программа используется более, чем в 500 организациях России, Украины, Казахстана, Белоруссии, Китая, Японии, Италии, Чехии, Латвии, Болгарии, Германии, Кореи, США.

Программа рассчитана на применение при проектировании, реконструкции и диагностике сосудов, аппаратов, резервуаров а также при проведении поверочных расчетов объектов нефтеперерабатывающей, химической, нефтехимической, газовой, нефтяной, атомной и других смежных отраслях промышленности, и рекомендована Ростехнадзором.

Отечественное ПО

Благодаря огромному числу пользователей и обратной связи со специалистами различных отраслей промышленности программная ПАССАТ устойчиво развивается и модернизируется, чтобы соответствовать современным требованиям промышленности.

Программа постоянно верифицируется, в том числе и путем перекрестного тестирования с аналогичными отечественными и зарубежными программами.

Выполнение расчетов по программам ПАССАТ обеспечивает надежность и безопасность при эксплуатации оборудования различного назначения, облегчает согласование проекта с контролирующими органами (Ростехнадзор, Главсгосэкспертиза), сокращает затраты и время пусконаладочных работ.

Возможности

ПАССАТ позволяет рассчитывать различные виды оборудования.

Программа состоит из ядра — базового модуля «ПАССАТ», который осуществляет расчет прочности и устойчивости горизонтальных и вертикальных сосудов и аппаратов по отечественным и зарубежным нормативным документам (НД). Расчет проводится как на основе как сборника ГОСТ 34233.(1-12)-2017, так и предшествующих ему ГОСТ 14249-89, ГОСТ 25221-82, ГОСТ 26202-84, ГОСТ 24755-89, РД 26-15-88, РД РТМ 26-01-96-77, РД 10-249-98, ОСТ 26-01-64-83, РД 26-01-169-89, РД24-200-21-91 и др.

В базовый модуль включены расчеты элементов сосудов высокого давления (ГОСТ Р 54522, ГОСТ 26293, ГОСТ 26303, ОСТ 26-1046-87).

Основные элементы сосудов и аппаратов могут быть посчитаны по американским (ASME VIII, div.1/div.2) и европейским (EN 13445-3) нормам.

Дополнительной функцией является расчет нормальных штуцеров от воздействия давления и внешних нагрузок как по ГОСТ Р 34233.3, так и по американским нормативным документам WRC-537(107), WRC-297. Расчет общего случая врезок штуцеров в обечайки и днища аппаратов с определением таблиц допускаемых нагрузок может быть выполнен по отдельной программе «Штуцер-МКЭ».

Расчет на прочность и устойчивость аппаратов колонного типа с учетом ветровых нагрузок и сейсмических воздействий осуществляется с помощью модуля «ПАССАТ-Колонны». Расчет проводится на основе ГОСТ 34233.9-2017.

Расчет на прочность и устойчивость теплообменных аппаратов кожухотрубчатого типа и аппаратов воздушного охлаждения (АВО), осуществляется с помощью модуля «ПАССАТ-Теплообменники» на основе ГОСТ 34233.7-2017, РД 26-14-88, ГОСТ 30780-2002, ASME VIII, div.1.

Расчет на прочность и устойчивость горизонтальных и вертикальных сосудов с учетом нагрузок от сейсмических воздействий доступен с помощью модуля «ПАССАТ-Сейсмика» на основе СТО-СА-03.003-2009, ГОСТ Р 55722-2013, ГОСТ 34283-2017.

Расчет вертикальных стальных цилиндрических резервуаров проводится с использованием модуля «ПАССАТ-Резервуары» на основе СТО–СА–03–002–2011, ГОСТ 31385-2016.

Расчеты в программе производятся поэлементно, и включают в себя расчеты с помощью модуля «ПАССАТ-Базовый»

Модуль «ПАССАТ-Колонны» включает
Модуль «ПАССАТ-Сейсмика»
Модуль «ПАССАТ-Теплообменники»
Модуль «ПАССАТ-Резервуары»

Нормы

Отечественные нормы
Зарубежные нормы

Базы данных

Для того чтобы не вводить необходимые параметры вручную, имеется ряд встроенных баз данных:

Материалы
Листы и трубы
Кольца жесткости
Фланцевые соединения
Опоры

Интерфейс

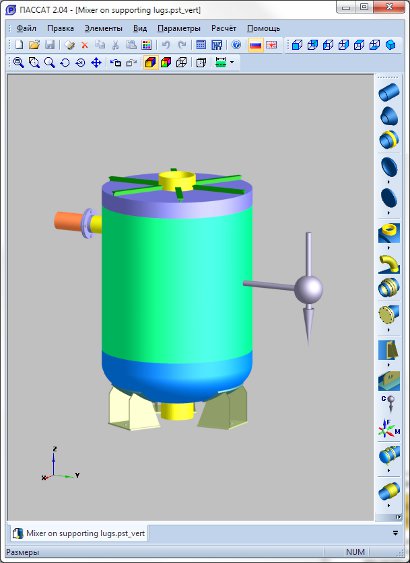

ПАССАТ имеет современный наглядный и интуитивно понятный пользовательский интерфейс, документацию и справочную систему на русском и английском языках.

При построении используется простая и понятная любому рядовому проектировщику объектно-ориентированная расчетная модель оборудования. Объектами, из которых состоит оборудование, являются:

Цилиндрические обечайки (гладкие и подкрепленные кольцами жесткости);
Конические переходы;
Приварные днища и отъемные днища и крышки (сферические, эллиптические, торосферические, конические, плоские (в том числе с ребрами жесткости), сферические неотбортованные);
Приварные днища и отъемные днища и крышки (сферические, эллиптические, торосферические, конические, плоские (в том числе с ребрами жесткости), сферические неотбортованные);
Фланцевые соединения;
Места врезок штуцеров;
Седловые опоры и цилиндрические обечайки в местах их опирания в случае горизонтальных сосудов и аппаратов;
Цилиндрические обечайки, конические элементы и выпуклые днища в местах крепления несущих ушек, подъёмных цапф, в местах присоединения металлоконструкций;
Укрепление отверстий;
Отводы;
Врезки (штуцера) в обечайки и выпуклые днища;
Эллиптические перегородки;
Эллипсоидные переходы;
Элементы аппаратов колонного типа от ветровых и сейсмических воздействий, в том числе установленных на постаменте;
Опорные обечайки аппаратов колонного типа;
Трубные решетки, кожух, трубы, компенсатор, расширитель, плавающая головка теплообменных аппаратов;
Камеры теплообменников воздушного охлаждения;
Элементы сосудов и аппаратов с рубашками (цилиндрической, U-образной, частично охваченные рубашками, со змеевиковыми и регистровыми каналами, с продольными каналами);
Элементы сосудов и аппаратов высокого давления (обечайки, днища, фланцы, крышки, врезки);
Элементы вертикальных резервуаров;
Смотровые окна, бобышки.

Конфигурация

Описание опций

ПАССАТ-Базовый

расчет обечаек горизонтальных сосудов и аппаратов с произвольным количеством опор (более 2) и их расположением; построение эпюр перемещений, поперечных усилий, изгибающих моментов, запасов прочности и устойчивости;
расчет прочности и жесткости места соединения штуцера с сосудом (аппаратом);
расчет арматурных и аппаратных фланцевых соединений от давления, внешних сил и моментов, а также температурных напряжений;
расчет овальных штуцеров;
расчёт плоских отъемных крышек;

определение периода низшей частоты колебаний аппаратов колонного типа с произвольным числом элементов;
расчет усилий для аппаратов колонного типа от ветровых нагрузок и сейсмических воздействий;
возможность изменения ветрового давления в зависимости от типа местности по СНиП 2.01.07-85;
расчет на прочность и устойчивость элементов аппаратов колонного типа;
расчет опоры типа цилиндр + конус с возможностью задания переходной (забойной) обечайки;
автоматическое определение положения и характеристик наиболее опасного поперечного сечения опорной обечайки;
расчет аппарата колонного типа, установленного на постамент. Постамент может быть выполнен как в виде цилиндрической или конической обечайки, так и в виде металлоконструкции;
определение наиболее слабого сечения опорной обечайки аппарата колонного типа ПАССАТ выполняет автоматически, используя итерационный метод;
расчет нагрузок от аппарата колонного типа на постамент и фундамент.

задание параметров теплообменного элемента в едином многооконном диалоге;
определение расчетных усилий в трубной решетке, кожухе, трубах;
расчет трубных решеток, кожуха труб, компенсатора, расширителя, плавающей головки.

расчет нагрузок от сейсмических воздействий на горизонтальные и вертикальные сосуды и аппараты;
расчет элементов сосудов и аппаратов с учетом нагрузок от сейсмических воздействий.

расчет на прочность и устойчивость стенки, бескаркасной стационарной крыши и днища резервуара, включая ветровые, снеговые и сейсмические воздействия;
расчет анкерного крепления стенки;
определение допускаемых нагрузок на патрубки врезок в стенку резервуара.

Источник: www.iesoft.ru
