При выполнении электромонтажных работ как на промышленных объектах, так и в бытовых сетях основную функцию токоведущих элементов выполняют слаботочные и силовые кабели. Важным параметром при выборе кабельно-проводниковой продукции является сечение проводников, которое определяет возможность подключения нагрузки. Для определения этого параметра можно использовать как формулы, так и специализированное ПО. Сегодня вы можете значительно упростить процесс вычисления, используя программы для расчета сечения кабеля для компьютера или мобильного устройства.
Для компьютера
Определенная категория программ для расчета сечения кабеля предназначена для использования с персонального компьютера. За счет чего реализуется значительно больший функционал и объем работы, в результате обработки большего количества данных можно собрать наиболее актуальную информацию конкретно для ваших условий прокладки кабеля. Рассмотрим наиболее популярные из них на примере конкретных утилитов и сервисов для вычисления сечения кабеля.
Расчет электрических нагрузок МЖД | 220soft
Электрик
Довольно простая и многофункциональная программа, как и прочие, предназначена для скачивания и установки на жесткий диск. Позволяет выполнять расчет самых разнообразных параметров электрической сети, включая сечение жилы кабеля или провода.
Для вычислений в соответствующие поля стартового окна необходимо вбить:
- Тип расчетной величины, по которой определяется сечение (по току или мощности);
- Параметры тока и сети (количество фаз, постоянный или переменный);
- Тип кабельно-проводниковой продукции, используемый в вашей сети;
- Материал для жила;
- Коэффициент мощности;
- Протяженность линии.
В работе этой программы можно разобраться в течении нескольких минут, поэтому она будет полезной как для опытных электриков, так и для новичков.
К недостаткам программы Электрик следует отнести необходимость установки на ПК, что актуально для лиц постоянно занимающихся расчетами.
Wiresel
В отличии от предыдущего варианта, эта программа не требует скачивания для расчета сечения, ее можно использовать в онлайн режиме. После запуска программы в окне браузера появится таблица с графами, в которые следует внести соответствующие данные о кабеле и подключаемой нагрузке. Основным преимуществом Wiresel является оперативность – можно выполнить все вычисления без установки.
К недостаткам следует отнести изначальную разработку на английском языке, из-за чего технические параметры, получаемые при расчете сечения кабеля, разработчик рекомендует перепроверять на соответствие принятым методикам вычисления.
Cable
- Программа от компании Атлас, из-за чего Cable нередко называют именем производителя является многофункциональной. Устанавливается на компьютер и позволяет произвести расчет сечения кабеля. Для реализации такой процедуры в окне Cable вносятся данные о:
- Расчетном параметре – ток или мощность нагрузки;
- Роде тока и количестве фаз;
- Типе кабельно-проводниковой продукции;
- Материале жил;
- Данные о линии (длина и величина потерь);
- Тип прокладки кабеля.
В результате пользователю выдаются данные сечения, полученные по отношению к длительной нагрузке и по потерям напряжения.
Недостатком такой программы является наличие рекламных сообщений, но они практически не влияют на вычисления.
Best-energy
Это развивающийся онлайн сервис для электриков, с его помощью можно рассчитать сечение провода или кабеля для электрической проводки и параметры для нескольких электротехнических устройств.
Для подсчета в программе нужно указать такие параметры:
- Параметры электрических величин (для систем переменного тока далее указывается тип и коэффициент мощности);
- Материал – алюминиевый или медный кабель;
- Потребляемая мощность – уровень нагрузки, подключаемой к кабелю;
- Уровень питающего напряжения;
Здесь же можно установить величину потерь в зависимости от протяженности участка проводки или кабеля. Весомым преимуществом Best-energy является возможность учитывать нагруженные провода в общем пучке.
Калькулятор Элекон
Элекон – это онлайн программа, позволяющая определить сечение кабеля в домашних или промышленных сетях. Актуальна для проведения модернизации проводки или при прокладке линии.
В расчете программой учитываются такие параметры:
- тип и величина нагрузки кабеля;
- величина напряжения;
- материал жил кабеля;
- тип прокладки.
Помимо этого в программе могут устанавливаться дополнительные условия – протяженность и размер допустимых потерь. В отличии от других вариантов, Элекон выдаст вам два параметра сечения, минимальное и рекомендуемое для заданной ситуации.
Для мобильного телефона или планшета
Эта категория программ предназначена для использования с переносного гаджета, который, как правило, всегда находится под рукой. Мобильные приложения востребованы среди лиц, находящихся непосредственно в месте проведения работ, где нет компьютера или проводного доступа в мировую паутину. Далее рассмотрим наиболее актуальные варианты мобильных программ.
SafetyCalc Free
Многофункциональное приложение, которое также можно использовать для определения сечения кабеля. Может использоваться совместно с операционной системой Android на любом подходящем гаджете. В отличии от приведенных выше программ позволяет работать сразу с несколькими нагрузками, что значительно упрощает вычисления для разветвленной цепи. Для этого указывается величина тока для каждой из ветвей, уровень напряжения, что применимо к различным типам потребителей при проектировании проводки в доме, на предприятии и т.д.
К недостаткам такого обеспечения можно отнести наличие рекламы и ограничение по количеству нагрузок до 10 единиц. Следовательно, на крупных объектах всю сеть для расчета придется разбивать на несколько участков.
Скачать можно по ссылке:
Электрические расчеты
Электрические расчеты – это палочка выручалочка современного электрика, так как в прямом смысле слова способна выполнить расчет практически любых величин и параметров наиболее популярного оборудования. Помимо функции определения сечения кабеля, такая программа выступает калькулятором расчета еще порядка 110 параметров.
Интерфейс исходных параметров довольно простой вам нужно указать:
- токовые параметры сети;
- величину номинального напряжения;
- потребляемую мощность;
- КПД системы;
- длину проводника;
- величину потерь;
- тип прокладки;
- предел рабочих температур;
- материал токоведущих жил кабеля.
За счет использования большого количества параметров, сечение определяется с относительно высокой степенью точности. Данное приложение встречается как в бесплатном, так и в платном варианте. В бесплатной версии придется терпеть рекламу, а платная предоставит куда более интересные возможности.
Скачать Электрические расчеты можно по ссылке:
Мобильный электрик
Эта программа для использования на мобильном устройстве может применятся для расчета электрических величин в широком диапазоне, среди которых и сечение кабеля. Помимо этого Мобильный электрик содержит достаточно большое количество конверторов. Также к преимуществам приложения следует отнести функцию паузы, в течении которой вы можете поиграть в карточные игры или полистать справочные материалы.
К преимуществам следует отнести довольно удобный интерфейс – благодаря расположению полей и ячеек данные в них заносятся достаточно просто. Из недостатков стоит выделить наличие рекламы, но благодаря этому приложение распространяется бесплатно.
SCT Electro
Довольно простая программа, позволяющая вычислять на мобильнике два параметра – полную мощность и сечение жил кабеля. Так как в рамках статьи мы рассматриваем второй вариант, то эта программа значительно проще реализует поиск нужной опции, что значительно сокращает время на поиск, но в то же время, имеет узкую специализацию. На начальных этапах эксплуатации имелись недоработки в части отсутствия определенных сечений, но в процессе совершенствования в приложении появилась возможность работы на английском языке. Также к преимуществам SCT Electro следует отнести удобный и понятный интерфейс программы, с которым под силу будет разобраться даже начинающему электрику.
CuCalc
CuCalc – это мобильная версия программы для определения сечения кабеля по рабочим параметрам системы, в которой его планируют использовать. Является многофункциональной, поскольку реализует расчет и других параметров для электрических устройств. В этом приложении уделяется большое внимание именно условиям эксплуатации токоведущих элементов, представлен ряд вариантов их расположения, типа среды и т.д. Благодаря такому подходу, вы сможете получить наиболее точные данные для выбора конкретной марки кабеля.
Источник: www.asutpp.ru

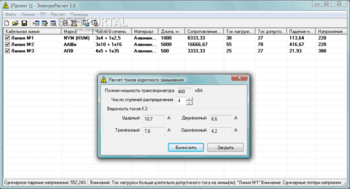

ЭлектроРасчет для Windows
Аура Леса — Программа показывает свой значок рядом с системными часами и воспроизводит реальные божественные звуки девственного леса (дневного и ночного).
Бесплатное приложение для Windows 10, которое позволяет создать идеальную атмосферу для.
CwType — Терминальная программа для работы телеграфом. Позволяет передавать как с клавиатуры, так и с манипулятора, подключённого к игровому или параллельному порту.
Graffiti Studio — забавная программа для творческих и креативных людей, которая дает возможность.
Reaction Time Indicator — небольшая программа для определения времени реакции человека на световые.
Петелька — программа для всех, кто увлекается вязанием и хочет создавать свои собственные схемы вязания жаккардом из любых фотографий и картинок.
Отзывы о программе ЭлектроРасчет
Евгений про ЭлектроРасчет 1.1.0 [20-10-2008]
Рекомендую подписаться на обновление! В процессе разработки версия 2.0! С гораздо большими функциональными возможностями!
2 | 2 | Ответить
Евгений про ЭлектроРасчет 1.0.75 [19-10-2008]
Новая версия программы: 1.1 — не требует регистрации + исправлены ошибки!
http://electroraschet.narod.ru/ER110_setup.exe
3 | 2 | Ответить
Krit про ЭлектроРасчет 1.0.75 [18-10-2008]
Я не Евгений, но отвечу 🙂
Файл справки находится в директории с программой (как правило C:Program FilesЭлектроРасчет). Называется он справка.chm. Там все подробно описано как получить ключ к программе.
2 | 2 | Ответить
Сергей Милейко про ЭлектроРасчет 1.0.75 [14-10-2008]
Вадик про ЭлектроРасчет 1.0.75 [14-10-2008]
Источник: www.softportal.com
Супертаблица — Электрические расчеты систем электроснабжения 400/230 В
Представляю вашему вниманию электрические расчеты систем электроснабжения 400/230 В под названием «Супертаблица» выполненная в виде таблицы Excel с использованием макросов VBA (язык программирования Visual basic for applications).
Порядок использования программы «Супертаблица» следующий:
Программа «Супертаблица» версии 2020.1, 2020.2 позволяет выполнить следующие расчеты:
Перед использованием данной программы, настоятельно рекомендую просмотреть обучающее видео по использованию программы, тем самым вы сэкономите себе время на тот, как нужно правильно использовать программу.
Инструкция по применению.
Внутреннее устройство программы.
1. Расчет мощности по СП 31-110, в т.ч.:
- автоматическое определение коэффициента спроса (с возможностью ручной корректировки) в зависимости от характеристик нагрузки;
- автоматическое определение коэффициента мощности (с возможностью ручной корректировки) в зависимости от характеристик нагрузки;
2. Автоматический подбор (с возможностью ручной корректировки) по ГОСТ Р 50571.5.52-2011 с учетом, в т.ч.:
- составляющей тока 3-ей гармоники (автоматически определяется (с возможностью ручной корректировки) в зависимости от характеристик нагрузки);
- способа прокладки (открыто, лоток, труба, в земле и т.д.);
- температуры окружающей среды;
- теплового сопротивления грунта;
3. Автоматический подбор шинопроводов (из линеек продукции Schneider Electric, EAE, всего 61 позиция);
4. Расчет потерь напряжения (в т.ч. для распределенных нагрузок):
- для кабелей – в соответствии с ГОСТ Р 50571.5.52-2011, СП 31-110 и СП 256-1325800.2016;
- для шинопроводов – в соответствии с указаниями производителей;
5. Расчет токов КЗ в соответствии с ГОСТ 28249-93:
5.1 однофазного, двухфазного и трехфазного КЗ;
5.2 металлического кз в начале линии:
- периодическая составляющая для выбора отключающей способности при коротком замыкании для промышленных автоматических выключателей (Icu);
- ударный ток для выбора номинальной включающей способности (Icm) автоматического выключателя;
5.3 дугового в конце линии для выбора значения защиты от короткого замыкания (Im);
6. Автоматический подбор автоматических выключателей по полученным значениям в соответствии с РД 153-34.0-20.527-98 (из линеек продукции АВВ, Schneider Electric, DEKraft и IEK):
- номинального тока расцепителя – In;
- отключающая способность при коротком замыкании (Icu – для промышленных автоматических выключателей и Icn – для бытовых автоматических выключателей);
- защита от короткого замыкания – Im;
7. Проверка токовой селективности автоматических выключателей АББ по таблицам координации (в ближайшее время будет расширение данного функционала на продукцию Schneider Electric, DEKraft и IEK).
8. Расчет тока утечки для УЗО.
Программа «Супертаблица» НЕ позволяет выполнить:
1. Подбор плавких вставок и учет их сопротивления.
2. Расчет токов КЗ для:
- воздушных линий;
- автономных источников энергии (ДГУ, ИБП);
- комплексных нагрузок;
3. Учет пускового тока нагрузки при подборе автоматического выключателя (не считая выбора характеристики D для МСВ).
4. Учет подпитки тока КЗ асинхронными двигателя.
5. Построение карт селективности (токовременная селективность).
6. Построение однолинейных схем.
