МОНОМАХ-САПР 2016

Нужна подробная консультация по лицензированию и покупке? Обращайтесь!
Вы можете сделать заказ в свободной форме — заполните форму.

Купить МОНОМАХ-САПР 2016

Варианты поставки и стоимость МОНОМАХ-САПР 2016
Программа МОНОМАХ-САПР 2016 Стандарт. Локальная версия.

НДС включен. Комплект ПК МОНОМАХ-САПР 2016 стандарт 1 предназначен для расчета кирпичных зданий
Бесплатная доставка по всей России!

125 400.00 руб.
Программа МОНОМАХ-САПР 2016 Стандарт. Локальная версия.
Введите необходимое Вам количество товара:
Количество:
Вас не устраивает наша цена на эту позицию?

* Укажите обоснованную причину снижения цены:
* Какая цена Вас устроит? (в рублях):
* Контактный телефон (с кодом города):
Символом * отмечены обязательные для заполнения поля.
Программа МОНОМАХ-САПР 2016 Стандарт плюс. Локальная версия.

НДС включен. Комплект ПК МОНОМАХ-САПР 2016 стандарт 2 предназначен для расчета высотных зданий из монолитного железобетона с безригельным каркасом

Мономах просто. Урок 1

Бесплатная доставка по всей России!

150 480.00 руб.
Программа МОНОМАХ-САПР 2016 Стандарт плюс. Локальная версия.
Введите необходимое Вам количество товара:
Количество:
Вас не устраивает наша цена на эту позицию?

* Укажите обоснованную причину снижения цены:
* Какая цена Вас устроит? (в рублях):
* Контактный телефон (с кодом города):
Символом * отмечены обязательные для заполнения поля.
Программа МОНОМАХ-САПР 2016 PRO. Локальная версия.

НДС включен. Комплект ПК МОНОМАХ-САПР 2016 PRO предназначен для расчета как высотных зданий из монолитного железобетона, так и кирпичных зданий с включениями из монолитного железобетона.
Бесплатная доставка по всей России!

188 100.00 руб.
Программа МОНОМАХ-САПР 2016 PRO. Локальная версия.
Введите необходимое Вам количество товара:
Количество:

Вас не устраивает наша цена на эту позицию?
* Укажите обоснованную причину снижения цены:
* Какая цена Вас устроит? (в рублях):
* Контактный телефон (с кодом города):
Символом * отмечены обязательные для заполнения поля.

Звоните! Количественные скидки!

Полезная информация

Загрузить пробную версию

Что нового в МОНОМАХ-САПР 2016

Вызов конструирующих программ из Компоновки

• Вращение, зум, перемещение, новая изометрия
• Копирование свойств элементов
• Редактирование осей
• Опция «цепочка»
• Опция «параллельное смещение»
• Изменение имени в группах унификации
• Нормы расчета по умолчанию
• Сечение элементов по умолчанию
• Отображение линий выбора сторон плит и отверстий

Дополнительные изменения в программе:

• Появилась возможность указать «Директорию для параметров настроек (ключ защиты и др.)», что позволяет более грамотно организовать работу программы с ключом защиты.
• Упрощен процесс стыковки модели грунта с расчетной схемой. В диалоге “Общие характеристики здания” выполняется автоматическое определение, что параметры грунта берутся из «импортированной модели грунта”.
• Для упрощения построения расчетной схемы был изменен параметр, влияющий на привязку создаваемого объекта «Построение относительно последней точки”.
• Команде «Отменить последний узел» присвоена горячая клавиша BackSpace
• Диалоги “Экспорт результатов расчета в конструирующие программы ПК Мономах” и “МКЭ расчет” имеют возможность запоминать ранее вводимые данные.

КОМПОНОВКА. МКЭ расчет

• Улучшен алгоритм расчета с учетом нелинейной работы бетона и арматуры.
• Реализована возможность учета жесткости основания на сдвиг для фундаментной плиты на естественном или свайном основании.
• Внесены изменения в обработке данных для расчета в задачах с заданным Ответ-спектром.

Экспорт расчетной схемы в Лира-САПР

Увеличено количество экспортируемой информации из расчетной схемы программы Компоновка в программу Лира-САПР, что позволяет повысить эффективность использования связки программ Мономах и Лира-САПР.

Какие программы для расчета использует наша проектная организация | Обзор SCAD, ЛИРА-САПР, МОНОМАХ.

Данный список пополнился следующими опциями:

• расчетные характеристики материалов для подбора арматуры в элементах в соответствии
• конструктивные элементы в виде конструктивных блоков*
• учет жесткости основания на сдвиг,
• учет поэтапности возведения здания (стадии монтажа),
• строительные оси*,
• расширен список версий программы Лира-САПР в которые можно выполнять экспорт.

* Для того чтобы эта информация была прочитана в ПК ЛИРА, необходимо иметь версию ПК ЛИРА 2016R3 или выше.

Экспорт в ФОК ПК

Для отдельно стоящих фундаментов комбинации нагрузок теперь экспортируются таким образом, чтобы легко было выполнить их проверку.

Импорт из «.dxf», перегородки

Усовершенствован импорт поэтажных планов dxf. Добавлена возможность импортировать слой AutoCad с наименованием “PARTITIONS“, объекты которого будут распознаваться как перегородки.

При экспорте .dxf файлов коэффициент масштаба в окне диалога принят по умолчанию равным 1:1000, для случаев выполнения чертежа в масштабе 1:1 в миллиметрах (в 1м:1000мм).

Плита

• Улучшен алгоритм подбора арматуры по СН РК EN 1992-1-1:2004/2011, что позволяет расширить спектр рассчитываемых задач.
• Добавлена команда “Импорт данных и выполнить расчет”, которая позволяет увеличить скорость работы с программой.
• Упрощен процесс переключения изополя/мозаики в режиме отображения расчетной арматуры.
• Реализовано отображение объекта (плиты) в полный габарит при смене габаритов окна программы.

Балка

Добавлена команда “Импорт данных и выполнить расчет”, которая позволяет увеличить скорость работы с программой.

Колонна

Уточнены конструктивные требования при подборе арматуры по ДСТУ Б В.2.6-156:210

О программе МОНОМАХ-САПР 2016

Программный комплекс МОНОМАХ-САПР предназначен для расчета и проектирования конструкций зданий из монолитного железобетона, а также зданий с кирпичными стенами. В процессе работы комплекса производится расчет здания и его отдельных частей с формированием рабочих чертежей и схем армирования конструктивных элементов. ПК МОНОМАХ-САПР состоит из отдельных программ — КОМПОНОВКА, БАЛКА, КОЛОННА, ФУНДАМЕНТ, ПОДПОРНАЯ СТЕНА, ПЛИТА, РАЗРЕЗ (СТЕНА), КИРПИЧ. Эти программы связаны информационно, кроме того, каждая из них может работать в автономном режиме.

КОМПОНОВКА. Создание модели проектируемого здания из конструктивных элементов на плане произвольной конфигурации. Автоматический сбор нагрузок, подбор и проверка сечений конструктивных элементов. Определение расхода и стоимости материалов. Формирование пространственной расчетной схемы здания и конечно-элементный расчет с возможностью анализа результатов.

Экспорт данных в программы конструирования. Экспорт нагрузок на фундаменты в ФОК-ПК, экспорт расчетной схемы в программный комплекс ЛИРА-САПР.

Программы конструирования БАЛКА, КОЛОННА, ФУНДАМЕНТ, ПОДПОРНАЯ СТЕНА, ПЛИТА, РАЗРЕЗ (СТЕНА), КИРПИЧ. Работа в автономном режиме, а также работа с данными, автоматически созданными программой КОМПОНОВКА. Расчет железобетонных элементов. Представление результатов конструирования в виде рабочих чертежей. Формирование dxf-файлов чертежей и текстовых файлов расчетных записок.

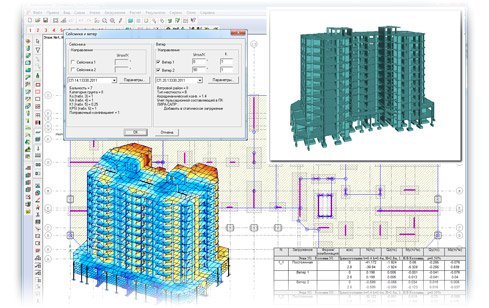

Компоновка

Программа для проектирования многоэтажных каркасных зданий из монолитного железобетона, а также зданий с кирпичными стенами

Модель здания формируется из конструктивных элементов: колонн, балок, стен, перегородок, плит перекрытия, фундаментных плит и свай. Сервисные возможности ? создание вспомогательных сетей плана, перемещение и поворот координатного базиса, копирование, перемещение, поворот, удаление, корректировка свойств одного или группы конструктивных элементов, копирование этажей, ? сокращают время создания модели и позволяют выполнить вариантное проектирование.

Вертикальные нагрузки задаются в виде распределённых по всей площади или по участку плиты и в виде распределенных по линии и сосредоточенных сил. Горизонтальные нагрузки задаются либо в уровне плит перекрытий в виде линейно распределённых и сосредоточенных сил, либо перпендикулярно плоскости стен в виде неравномерно распределенных по площади сил. Автоматически учитывается собственный вес конструктивных элементов. Для учета ветровых и сейсмических воздействий задается информация о районе строительства и направлении воздействия.

Выполняются предварительный и МКЭ расчет. При выполнении МКЭ расчета автоматически формируется конечно-элементная схема и производятся статический и динамический расчеты, в результате которых определяются перемещения в узлах, усилия и напряжения в конечных элементах, суммарные нагрузки для стен и колонн в заданных загружениях, формируется таблица частот и периодов колебаний. Анимация собственных колебаний дает дополнительную информацию для анализа модели.

По результатам каждого из расчетов выполняется предварительная проверка сечений конструктивных элементов, формируется ведомость расхода материалов, таблица стоимости здания. Предоставляется возможность оценить модель здания и принять необходимые инженерные решения. Выполняется экспорт данных в программы конструирования БАЛКА, КОЛОННА, ФУНДАМЕНТ, ПЛИТА, РАЗРЕЗ (СТЕНА), КИРПИЧ. Возможен экспорт схемы в ЛИРА-САПР. Данные о нагрузках на фундаменты можно экспортировать в ФОК-ПК, ФОК+ЛЕНТ.

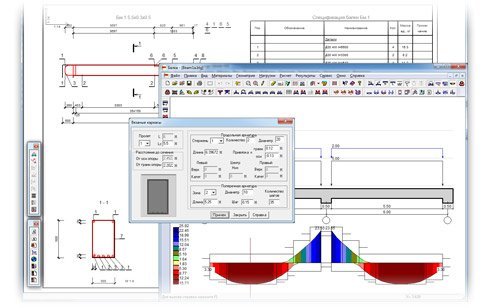

Балка

Программа для проектирования монолитных железобетонных балок

Проектируется монолитная железобетонная многопролетная балка с переменной высотой сечения по пролетам. Сечение балки прямоугольное, учитывается наличие полки. Формирование схемы выполняется в режиме импорта и в автономном режиме. Выполняется расчет балки по первому и второму предельным состояниям (расчет по раскрытию трещин).

Выполняется построение огибающих эпюр перемещений, усилий. Определяется необходимая площадь сечения арматуры. Выполняется построение эпюры материалов. Балка конструируется сварными каркасами или вязаной арматурой. Выполняется чертеж.

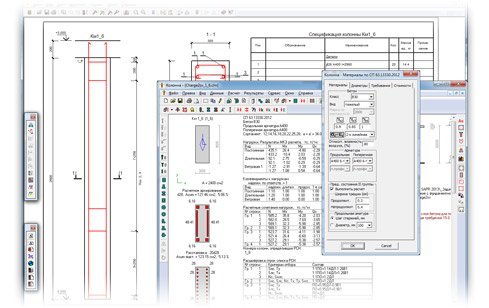

Колонна

Программа для проектирования монолитных железобетонных колонн

Проектируется монолитная железобетонная колонна различных форм сечений: прямоугольного, таврового, крестового, уголкового, кольцевого и других. Формирование схемы выполняется в режиме импорта и в автономном режиме. Выполняется расчет колонны по первому и второму предельным состояниям (расчет по раскрытию трещин). Определяется необходимая площадь сечения арматуры, производится конструирование. Выполняется чертеж.

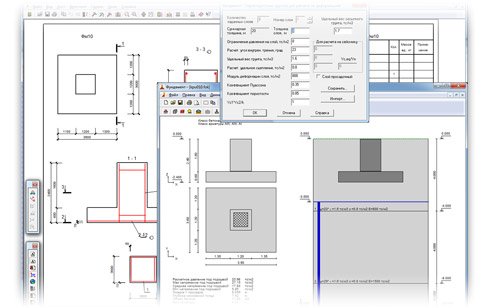

Фундамент

Программа для проектирования столбчатых монолитных железобетонных фундаментов на естественном основании

Проектируется монолитный железобетонный фундамент под колонны для заданных инженерно-геологических условий строительства. Формирование схемы выполняется в режиме импорта и в автономном режиме. Выполняется расчет основания и фундамента. Определяется необходимая площадь сечения арматуры, производится конструирование. Выполняется чертеж.

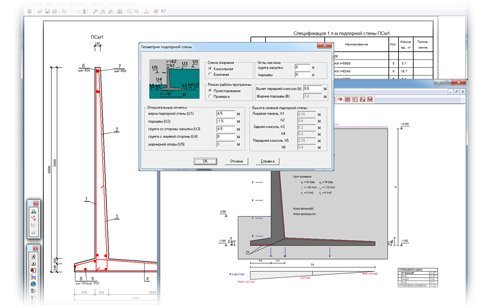

Подпорная стена

Программа для проектирования и проверки подпорных стен.

Проектируется монолитная железобетонная уголковая подпорная стена для заданных инженерно-геологических условий строительства. Выполняется проверка массивной подпорной стены. Формирование схемы выполняется в автономном режиме. Выполняется расчет по первому и второму предельным состояниям (расчет по раскрытию трещин).

Определяется необходимая площадь сечения арматуры, производится конструирование. Выполняется чертеж.

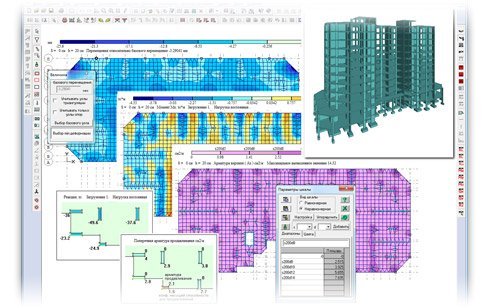

Плита

Программа для проектирования монолитных железобетонных плит перекрытия и фундаментных плит.

Проектируется монолитная железобетонная плита перекрытия, а также фундаментная плита на естественном основании или на свайном поле. Контур плиты может иметь произвольное очертание, учитывается переменная толщина плиты и наличие отверстий. Расчет плиты выполняется совместно с балочными конструкциями. Учитывается податливость опор.

Для фундаментной плиты предусмотрено задание участков с разными характеристиками грунта. Формирование схемы выполняется в режиме импорта и в автономном режиме.

По результатам расчета выполняется построение полей перемещений и усилий, а для заданного отрезка — построение эпюр. Выполняется построение полей напряжений под подошвой фундаментной плиты или построение мозаики усилий в сваях. Выполняется экспорт расчетной схемы в программный комплекс ЛИРА-САПР.

Выполняется расчет плиты по первому и второму предельным состояниям (расчет по раскрытию трещин). Определяется необходимая площадь сечения арматуры, выполняется построение полей расчетного армирования. Плита конструируется сетками и стержнями. Выполняется чертеж.

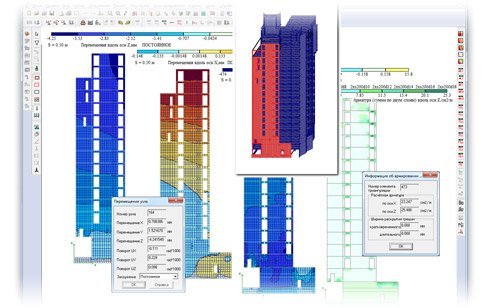

Разрез (стена)

Программа для проектирования монолитных железобетонных стен

Проектируется монолитная железобетонная стена произвольного контура совместно с примыкающими рамными конструкциями. Учитывается переменная толщина стены и наличие отверстий. Формирование схемы выполняется в режиме импорта и в автономном режиме. По результатам расчета формируется изображение деформированной схемы.

Выполняется построение полей перемещений и напряжений для элементов стен, эпюр расчетных усилий для стержневых элементов. Выполняется экспорт данных в программы конструирования БАЛКА и КОЛОННА. Выполняется экспорт расчетной схемы в Программный комплекс ЛИРА-САПР. Выполняется расчет стены по первому и второму предельным состояниям (расчет по раскрытию трещин).

Определяется необходимая площадь сечения арматуры, выполняется построение полей расчетного армирования. Стена конструируется сетками и стержнями. Выполняется чертеж.

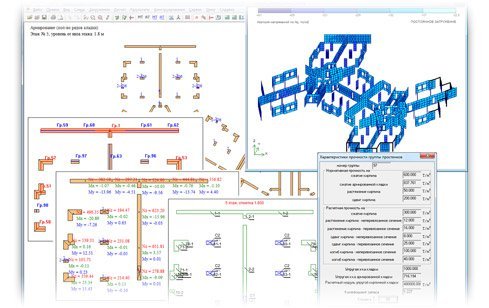

Кирпич

Программа для проектирования стен кирпичных зданий

Выполняется расчет общей схемы здания с учетом совместной работы кирпичных стен и железобетонных включений (железобетонные пояса, железобетонные обоймы, конструкции железобетонных лифтовых шахт, колонн, пилон и др.). Учитывается внецентренное опирание перекрытий на кирпичные стены. Для заданных уровней кирпичных стен выполняется расчет отдельных участков и в случае необходимости армирования, определяется количество рядов кладки через которые устанавливаются сетки и формируются соответствующие чертежи.

Грунт

Программа для создания и расчета модели грунтового основания

Формируется пространственная модель грунтового основания по заданным инженерно-геологическим условиям площадки строительства. Для описания площадки строительства задается база характеристик слоев грунта (ИГЭ), указывается расположение и отметки устья скважин, слои грунта составляющие ту или иную скважину. Для произвольных штампов нагрузок от проектируемых или существующих зданий определяется поле осадок; по нескольким методикам выполняется расчет и определение жесткости грунтового основания (коэффициентов постели). Вычисленные переменные по области фундаментной плиты коэффициенты пастели экспортируются в программы КОМПОНОВКА и ПЛИТА, где используется при расчете фундаментов и фундаментных плит.

Все программы снабжены справочной системой. Руководство пользователя поставляется на компакт-диске. Проводится обучение, даются консультации, организовываются презентации, предоставляется демо версия комплекса.

Источник: www.architect-design.ru

МОНОМАХ-САПР

МОНОМАХ-САПР — Программный комплекс для автоматизированного проектирования железобетонных конструкций многоэтажных каркасных зданий с выдачей эскизов рабочих чертежей.

МОНОМАХ-САПР

предназначен для расчета и проектирования конструкций зданий из монолитного железобетона, а также зданий с кирпичными стенами. В процессе работы производится расчет здания и его отдельных частей с формированием рабочих чертежей и схем армирования конструктивных элементов. ПК МОНОМАХ-САПР (программа Мономах) незаменим для расчета конструкций жилых и общественных многоэтажных зданий. Программный комплекс оказывает реальную помощь при принятии проектных решений, при разработке индивидуальных проектов (в том числе со свободной планировкой помещений), при большом объеме проектных работ, а также при экспертной оценке выполненных проектов.

Особенности

• Реализация современных концепций информационных систем.
• Расчет модели здания и его конструктивных элементов.
• Реализация строительных норм и правил Украины и России.
• Формирование рабочих чертежей и схем армирования.
• Информационная связь с AutoCAD, ArchiCAD, ФОК-ПК.
• Экспорт расчетных схем в программный комплекс ЛИРА-САПР.
• Непрерывное развитие и постоянное сопровождение.

Комплекс состоит из отдельных программ

Источник: liraserv.com

МОНОМАХ-САПР проектирование и расчет железобетонных и армокаменных конструкций многоэтажных зданий

Комплекс состоит из отдельных программ — КОМПОНОВКА, БАЛКА, КОЛОННА, ФУНДАМЕНТ, ПОДПОРНАЯ СТЕНА, ПЛИТА, РАЗРЕЗ (СТЕНА), КИРПИЧ . Эти программы связаны информационно, кроме того, каждая из них может работать в автономном режиме.

КОМПОНОВКА

Создание модели проектируемого здания из конструктивных элементов на плане произвольной конфигурации. Автоматический сбор нагрузок, подбор и проверка сечений конструктивных элементов. Определение расхода и стоимости материалов. Формирование пространственной расчетной схемы здания и конечно-элементный расчет с возможностью анализа результатов.

Экспорт данных в программы конструирования. Экспорт нагрузок на фундаменты в ФОК-ПК, экспорт расчетной схемы в программный комплекс ЛИРА-САПР.

БАЛКА

Проектируется монолитная железобетонная многопролетная балка с переменной высотой сечения по пролетам. Сечение балки прямоугольное, учитывается наличие полки. Формирование схемы выполняется в режиме импорта и в автономном режиме.

Выполняется расчет балки по первому и второму предельным состояниям (расчет по раскрытию трещин). Выполняется построение огибающих эпюр перемещений, усилий.

Определяется необходимая площадь сечения арматуры. Выполняется построение эпюры материалов. Балка конструируется сварными каркасами или вязаной арматурой. Выполняется чертеж.

КОЛОННА

Проектируется монолитная железобетонная колонна различных форм сечений: прямоугольного, таврового, крестового, уголкового, кольцевого и других. Формирование схемы выполняется в режиме импорта и в автономном режиме.

Выполняется расчет колонны по первому и второму предельным состояниям (расчет по раскрытию трещин). Определяется необходимая площадь сечения арматуры, производится конструирование. Выполняется чертеж.

ФУНДАМЕНТ

Проектируется монолитный железобетонный фундамент под колонны для заданных инженерно-геологических условий строительства. Формирование схемы выполняется в режиме импорта и в автономном режиме.

Выполняется расчет основания и фундамента. Определяется необходимая площадь сечения арматуры, производится конструирование. Выполняется чертеж.

ПОДПОРНАЯ СТЕНА

Проектируется монолитная железобетонная уголковая подпорная стена для заданных инженерно-геологических условий строительства. Выполняется проверка массивной подпорной стены. Формирование схемы выполняется в автономном режиме.

Выполняется расчет по первому и второму предельным состояниям (расчет по раскрытию трещин). Определяется необходимая площадь сечения арматуры, производится конструирование. Выполняется чертеж.

ПЛИТА

Проектируется монолитная железобетонная плита перекрытия, а также фундаментная плита на естественном основании или на свайном поле. Контур плиты может иметь произвольное очертание, учитывается переменная толщина плиты и наличие отверстий.

Расчет плиты выполняется совместно с балочными конструкциями. Учитывается податливость опор. Для фундаментной плиты предусмотрено задание участков с разными характеристиками грунта. Формирование схемы выполняется в режиме импорта и в автономном режиме. По результатам расчета выполняется построение полей перемещений и усилий, а для заданного отрезка — построение эпюр.

Выполняется построение полей напряжений под подошвой фундаментной плиты или построение мозаики усилий в сваях. Выполняется экспорт расчетной схемы в программный комплекс ЛИРА-САПР.

Выполняется расчет плиты по первому и второму предельным состояниям (расчет по раскрытию трещин). Определяется необходимая площадь сечения арматуры, выполняется построение полей расчетного армирования. Плита конструируется сетками и стержнями. Выполняется чертеж.

РАЗРЕЗ (СТЕНА)

Проектируется монолитная железобетонная стена произвольного контура совместно с примыкающими рамными конструкциями. Учитывается переменная толщина стены и наличие отверстий. Формирование схемы выполняется в режиме импорта и в автономном режиме.

По результатам расчета формируется изображение деформированной схемы. Выполняется построение полей перемещений и напряжений для элементов стен, эпюр расчетных усилий для стержневых элементов. Выполняется экспорт данных в программы конструирования БАЛКА и КОЛОННА. Выполняется экспорт расчетной схемы в Программный комплекс ЛИРА-САПР.

Выполняется расчет стены по первому и второму предельным состояниям (расчет по раскрытию трещин). Определяется необходимая площадь сечения арматуры, выполняется построение полей расчетного армирования. Стена конструируется сетками и стержнями. Выполняется чертеж.

КИРПИЧ

Выполняется расчет общей схемы здания с учетом совместной работы кирпичных стен и железобетонных включений (железобетонные пояса, железобетонные обоймы, конструкции железобетонных лифтовых шахт, колонн, пилон и др.). Учитывается внецентренное опирание перекрытий на кирпичные стены.

Для заданных уровней кирпичных стен выполняется расчет отдельных участков и в случае необходимости армирования, определяется количество рядов кладки через которые устанавливаются сетки и формируются соответствующие чертежи.

ГРУНТ

Формируется пространственная модель грунтового основания по заданным инженерно-геологическим условиям площадки строительства. Для описания площадки строительства задается база характеристик слоев грунта (ИГЭ), указывается расположение и отметки устья скважин, слои грунта составляющие ту или иную скважину. Для произвольных штампов нагрузок от проектируемых или существующих зданий определяется поле осадок; по нескольким методикам выполняется расчет и определение жесткости грунтового основания (коэффициентов постели).

Вычисленные переменные по области фундаментной плиты коэффициенты пастели экспортируются в программы КОМПОНОВКА и ПЛИТА, где используется при расчете фундаментов и фундаментных плит.

Тысячи компаний в Украине, России и других странах СНГ, институты, архитектурные мастерские и государственные предприятия каждый день решают задачи, рассчитывают проекты зданий и формируют рабочие чертежи в программе МОНОМАХ.

Источник: www.lirasapr.com

МОНОМАХ – одна десятая ЛИРА 10

Тенденция развития программного обеспечения для промышленного и гражданского строительства (и не только), иллюстрирует комплексное развитие инженерных систем. Как следствие семейства программ развиваются, давая следующий виток для развития программных комплексов. И это совершенно естественный ход эволюции, когда испытанное, хорошо зарекомендовавшее себя приложение, находит применение в комплексе, неся за собой удобство использования и надежность инструментария.

Это применимо и к программным комплексам семейства «ЛИРА», включающего МОНОМАХ, Сапфир, ЭСПРИ, предназначенных для инженеров-конструкторов и расчетчиков. Совокупность этих программ воплотилась в разработке одной, качественно новой системы, которая отвечает всей многофункциональности и современным потребностям специалистов.

Учитывая естественно сложившуюся ситуацию, обусловленную с одной стороны признанием и востребованностью определенных функций и инструментов, с другой стороны развитием современных ЭВМ, позволяющим реализовать все более и более смелые замыслы по эргономичности (улучшению как интерфейса, так и мощности самого процессора) было создано принципиально новая программа – ПК ЛИРА 10.0.

Это новая система, которая несет в себе весь необходимый инструментарий для проектировщика, без дополнительных программ-сателлитов и, соответственно, без дополнительных затрат. И это неудивительно, ведь разрабатывали ее профессионалы, стоящие у истоков создания ПК ЛИРА (патриархи расчетных алгоритмов), создавшие ядро системы прежних версий, а именно:

• Горбовец Анатолий Владимирович – главный программист проекта. Автор и разработчик расчетного процессора ВСЕХ ВЕРСИЙ программных комплексов семейства «ЛИРА» и расчетно-графических специализированных систем «МОСТ», «Динамика плюс», «Монтаж плюс» и «Вариации моделей».
• Евзеров Исаак Данилович – научный руководитель проекта «ЛИРА 10.0», доктор технических наук, математик, разработчик теоретических основ программного комплекса, автор библиотеки конечных элементов, расчетного процессора в программных комплексах ЛИРА 5.01 – 9.6 и расчетно-графических специализированных систем «МОСТ», «Динамика плюс» и «Монтаж плюс».
• Гераймович Юрий Дмитриевич – кандидат технических наук, технический руководитель проекта «ЛИРА 10.0», ведущий программист проекта. Автор и разработчик расчетного процессора в программных комплексах ЛИРА 9.2 – 9.6 и расчетно-графических специализированных систем «МОСТ», «Динамика плюс», «Монтаж плюс» и «Вариации моделей».
• Марченко Дмитрий Владимирович – технический руководитель проекта «ЛИРА 10.0», ведущий программист проекта. Более 15 лет осуществлял техническое сопровождение программных комплексов ЛИРА 5.02 – 9.6. Как никто лучше знает о проблемах указанных комплексов, что и помогло в создании современного программного комплекса, с абсолютно новым графическим интерфейсом и расчетным процессором, адаптированного под современные требования инженеров конструкторов.

Интегрированная расчетная среда – главная концепция в разработке нового программного комплекса, тем самым ЛИРА 10.0 была создана, с целью существенно превзойти более ранние версии. Весь программный код основных компонентов был написан «с нуля» — это одно из основных преимуществ ЛИРЫ 10.0, новый, мощный, современный «движок». Это позволило создателям программы внедрить функционал по ускоренному созданию модели. Реализован мощнейший инструментарий по работе с 3D объектами, не только с обычными телами — балками, колоннами, но и с поверхностями любой конфигурации, при этом в несколько раз снизилось необходимое для создания и редактирования модели время, а так же время на расчет. Визуализация результатов расчетов наглядна и информативна.

Рис.1. Обширный инструментарий для визуализации результатов расчетов

Рис.2. Визуализация результатов динамического анализа сооружения на всем промежутке интегрирования

В среде специалистов не утихают споры о факторах, влияющих на качество расчетов и временных затрат на выпуск проектной документации в различных расчетных комплексах.

По нашему мнению одним из этих факторов является создание модели в единой среде, не подвергая модель конвертации.

До появления Новой версии ЛИРА 10.0 (вплоть до версии 9.6) привычным считалось, что ее функционал не позволяет решать проблему ускоренного построения модели. Это было слабым звеном в ПК ранних версий. Пользователям приходилось тратить на создание расчетной модели львиную долю времени.

Это и стало посылом для создания дополнительных программных средств, которые бы решили эту и ряд других проблем. Один из таких программных комплексов — МОНОМАХ. На примере ЛИРЫ и МОНОМАХ (упомянем в этом же ряду САПФИР) мы и постарались выявить все за и против относительно их работы в тандеме.

МОНОМАХ – система, которая предоставляет возможности быстрого и легкого построения 3D модели, с уже имеющимися жесткостями элементов. Эта функциональная особенность привлекает множество пользователей, которые хотят создавать расчетную модель, не тратя на это много времени.

Скорость — это важный показатель, и МОНОМАХ часто используется как подготовительный инструмент для дальнейшей передачи созданной заготовки модели в комплекс ЛИРА 9.6. То есть следующий шаг — это передача модели, возникает вопрос, — хорошо ли реализована конвертация файла из МОНОМАХА в ЛИРУ ранних версий? И вот здесь не все так гладко.

Дело в том, что при передаче модели из МОНОМАХА, пользователь сталкивается с тем, что полученная модель подлежит изменениям и корректировкам уже внутри «старой» ЛИРЫ. Приходится тщательно проверять, исправлять переданные элементы, всё ли корректно передалось. И как следствие, итоговое время на создание модели неоправданно увеличивается.

Функционал МОНОМАХА в части передачи модели, по статистическим данным, используется молодыми инженерами-проектировщиками, т.к. перед ними стоит задача быстро создать модель, не вникая в особенности дальнейшего расчета. Опытный расчетчик, под балкой или плитой видит набор конечных элементов, связей и нагрузок в совокупности с теми допущениями и ограничениями, которые несет в себе метод конечных элементов. Инженер-расчетчик несет бессрочную ответственность за принятие решений на каждом этапе проектирования. И не может использовать для расчета непроверенные автоматические преобразования, возникающие при передаче в «старую» ЛИРУ, созданной в МОНОМАХЕ модели (разбиение и присвоение связей).

Еще одной из возможных причин, по которой пользователи предпочитают использование МОНОМАХА – возможность создания чертежей. И это действительно так. МОНОМАХ умеет делать заготовки чертежей для дальнейшего выпуска рабочей документации. Но и тут есть свои неочевидные, но существенные моменты!

Полученные чертежи не являются завершенными, и опять же инженер вынужден тратить свое драгоценное время на доработку чертежей в AutoCAD вручную. В то время как сегодня существует масса программ для инженеров конструкторов, решающих задачу выпуска рабочей документации с уже настроенными шаблонами и используя современные способы производства рабочих чертежей.

Следует признать, что в МОНОМАХЕ реализованы такие подсистемы как: КОМПОНОВКА, БАЛКА, КОЛОННА, ФУНДАМЕНТ, ПОДПОРНАЯ СТЕНА, ПЛИТА, РАЗРЕЗ (СТЕНА), КИРПИЧ которые позволяют решать отдельно взятые задачи по расчету и проектированию объектов железобетонных конструкций, будь то колонна, балка, отдельные части фундамента, подпорная стена или плита. МОНОМАХ – программа для расчета конструкций жилых и общественных многоэтажных зданий из монолитного железобетона, т.е. сооружения с металлокаркасом или смешанными конструктивными формами в данном расчетном комплексе не рассматриваются. И этот факт ограничивает возможности выполняемых в нем расчетных работ. В то время как в ЛИРА 10.0 реализованы все виды расчетов, содержащиеся в МОНОМАХЕ, более того, решена задача по конструированию металлических конструкции и их расчету. Реализован инструмент «конструктор сечений» по созданию нестандартных сечений элементов будь то железобетонные или металлические объекты.

Рис.3. Проведение физически-нелинейных расчетов по различным диаграммам и теориям

Работая в лаборатории теории сейсмостойкости сооружений в ЦНИИСК им. В.А.Кучеренко, один из авторов данной статьи использовал в расчетах зданий и сооружений МОНОМАХ, как удобный препроцессор для последующих нелинейных расчетов и расчетов на сейсмические воздействия в ПК ЛИРА. Однако зачастую приходилось рассчитывать уникальные объекты — стадионы и сооружения с сейсмоизоляцией, и сооружения со смешанным железобетонным и металлическим каркасом, что приводило к доработкам расчетных моделей, переданных из МОНОМАХА в ЛИРУ, а это дополнительные трудозатраты. Поэтому, с целью оптимизации своей работы было принято решение создавать расчетную модель сразу в Лире 9.6 и отказаться от использования МОНОМАХа.

Рассматривая вопрос с экономической точки зрения, путем несложных вычислений, мы понимаем, что использование МОНОМАХА в связке с расчетным комплексом может повлечь серьезные дополнительные финансовые и трудовые затраты.

На сегодня ЛИРА 10.0 становится самодостаточной системой, которой не нужно иметь дополнительные программные средства для того чтобы решить задачу быстрого построения расчетной модели, исчезают проблемы при конвертации данных из одной программы в другую.

Рис.4. Возможность работы с элементами сооружения в режиме визуализации сечений

Рис.5. Возможность создания и расчетов практических любых зданий и сооружений

Практическое ознакомление с новой версией ЛИРА 10.0 позволит Вам на собственном опыте проверить истинность следующего утверждения:

«ЛИРА 10.0 объединяет в себе все (необходимые) функции по созданию 3D модели, расчету, как отдельных конструкций, так и здания в целом на практически все виды воздействий с учетом практически любого типа объекта и любого материала. Разработчиками серьезно прорабатывается вопрос реализации функции вывода чертежей в автоматическом режиме непосредственно из ЛИРА 10.0, который будет решаться по мере выхода следующих релизов и версий. Комплекс ЛИРА 10.0 является наиболее удобным инструментом по созданию модели, скорости расчета, видам расчета, использованию различных материалов и типов объектов. Используя комплекс ЛИРА 10.0, нет необходимости устанавливать дополнительное программное обеспечение для создания модели».

Стоит признать, что развитие программного комплекса ЛИРА вышло на качественно новый уровень инженерного инструментария и является наиболее целесообразным в использовании комплексом.

Это всего лишь одна десятая всех возможностей новой версии ЛИРЫ.

Источник: lira-soft.com

МОНОМАХ-САПР

МОНОМАХ-САПР предназначен для расчета и проектирования конструкций зданий из монолитного железобетона, а также зданий с кирпичными стенами. В процессе работы производится расчет здания и его отдельных частей с формированием рабочих чертежей и схем армирования конструктивных элементов.

МОНОМАХ-САПР предназначен для расчета и проектирования конструкций зданий из монолитного железобетона, а также зданий с кирпичными стенами. В процессе работы производится расчет здания и его отдельных частей с формированием рабочих чертежей и схем армирования конструктивных элементов.

ПК МОНОМАХ-САПР (программа Мономах) незаменим для расчета конструкций жилых и общественных многоэтажных зданий. Программный комплекс оказывает реальную помощь при принятии проектных решений, при разработке индивидуальных проектов (в том числе со свободной планировкой помещений), при большом объеме проектных работ, а также при экспертной оценке выполненных проектов.

Для ускорения создания модели в программе Мономах — КОМПОНОВКА предусмотрено использование планов, созданных в AutoCAD, и моделей, созданных в ArchiCAD. Особо привлекают пользователей высокие темпы моделирования объекта в программах КОМПОНОВКА, ПЛИТА, РАЗРЕЗ (СТЕНА) с последующим экспортом данных в ПК ЛИРА-САПР , а также выполнение чертежей железобетонных конструкций.

• Реализация современных концепций информационных систем.
• Работа в среде Windows 7/8/10.
• Расчет модели здания и его конструктивных элементов.
• Реализация строительных норм и правил Украины и России.
• Формирование рабочих чертежей и схем армирования.
• Информационная связь с AutoCAD, ArchiCAD, ФОК-ПК.
• Экспорт расчетных схем в программный комплекс ЛИРА-САПР.
• Непрерывное развитие и постоянное сопровождение.

Комплекс состоит из отдельных программ — КОМПОНОВКА, БАЛКА, КОЛОННА, ФУНДАМЕНТ, ПОДПОРНАЯ СТЕНА, ПЛИТА, РАЗРЕЗ (СТЕНА), КИРПИЧ. Эти программы связаны информационно, кроме того, каждая из них может работать в автономном режиме.

Создание модели проектируемого здания из конструктивных элементов на плане произвольной конфигурации. Автоматический сбор нагрузок, подбор и проверка сечений конструктивных элементов. Определение расхода и стоимости материалов. Формирование пространственной расчетной схемы здания и конечно-элементный расчет с возможностью анализа результатов.

Экспорт данных в программы конструирования. Экспорт нагрузок на фундаменты в ФОК-ПК, экспорт расчетной схемы в программный комплекс ЛИРА-САПР.

Проектируется монолитная железобетонная многопролетная балка с переменной высотой сечения по пролетам. Сечение балки прямоугольное, учитывается наличие полки. Формирование схемы выполняется в режиме импорта и в автономном режиме.

Выполняется расчет балки по первому и второму предельным состояниям (расчет по раскрытию трещин). Выполняется построение огибающих эпюр перемещений, усилий.

Определяется необходимая площадь сечения арматуры. Выполняется построение эпюры материалов. Балка конструируется сварными каркасами или вязаной арматурой. Выполняется чертеж.

Проектируется монолитная железобетонная колонна различных форм сечений: прямоугольного, таврового, крестового, уголкового, кольцевого и других. Формирование схемы выполняется в режиме импорта и в автономном режиме.

Выполняется расчет колонны по первому и второму предельным состояниям (расчет по раскрытию трещин). Определяется необходимая площадь сечения арматуры, производится конструирование. Выполняется чертеж.

Проектируется монолитный железобетонный фундамент под колонны для заданных инженерно-геологических условий строительства. Формирование схемы выполняется в режиме импорта и в автономном режиме.

Выполняется расчет основания и фундамента. Определяется необходимая площадь сечения арматуры, производится конструирование. Выполняется чертеж.

ПОДПОРНАЯ СТЕНА

Проектируется монолитная железобетонная уголковая подпорная стена для заданных инженерно-геологических условий строительства. Выполняется проверка массивной подпорной стены. Формирование схемы выполняется в автономном режиме.

Выполняется расчет по первому и второму предельным состояниям (расчет по раскрытию трещин). Определяется необходимая площадь сечения арматуры, производится конструирование. Выполняется чертеж.

Проектируется монолитная железобетонная плита перекрытия, а также фундаментная плита на естественном основании или на свайном поле. Контур плиты может иметь произвольное очертание, учитывается переменная толщина плиты и наличие отверстий.

Расчет плиты выполняется совместно с балочными конструкциями. Учитывается податливость опор. Для фундаментной плиты предусмотрено задание участков с разными характеристиками грунта. Формирование схемы выполняется в режиме импорта и в автономном режиме. По результатам расчета выполняется построение полей перемещений и усилий, а для заданного отрезка — построение эпюр.

Выполняется построение полей напряжений под подошвой фундаментной плиты или построение мозаики усилий в сваях. Выполняется экспорт расчетной схемы в программный комплекс ЛИРА-САПР .

Выполняется расчет плиты по первому и второму предельным состояниям (расчет по раскрытию трещин). Определяется необходимая площадь сечения арматуры, выполняется построение полей расчетного армирования. Плита конструируется сетками и стержнями. Выполняется чертеж.

РАЗРЕЗ (СТЕНА)

Проектируется монолитная железобетонная стена произвольного контура совместно с примыкающими рамными конструкциями. Учитывается переменная толщина стены и наличие отверстий. Формирование схемы выполняется в режиме импорта и в автономном режиме.

По результатам расчета формируется изображение деформированной схемы. Выполняется построение полей перемещений и напряжений для элементов стен, эпюр расчетных усилий для стержневых элементов. Выполняется экспорт данных в программы конструирования БАЛКА и КОЛОННА. Выполняется экспорт расчетной схемы в Программный комплекс ЛИРА-САПР.

Выполняется расчет стены по первому и второму предельным состояниям (расчет по раскрытию трещин). Определяется необходимая площадь сечения арматуры, выполняется построение полей расчетного армирования. Стена конструируется сетками и стержнями. Выполняется чертеж.

Выполняется расчет общей схемы здания с учетом совместной работы кирпичных стен и железобетонных включений (железобетонные пояса, железобетонные обоймы, конструкции железобетонных лифтовых шахт, колонн, пилон и др.). Учитывается внецентренное опирание перекрытий на кирпичные стены.

Для заданных уровней кирпичных стен выполняется расчет отдельных участков и в случае необходимости армирования, определяется количество рядов кладки через которые устанавливаются сетки и формируются соответствующие чертежи.

Формируется пространственная модель грунтового основания по заданным инженерно-геологическим условиям площадки строительства. Для описания площадки строительства задается база характеристик слоев грунта (ИГЭ), указывается расположение и отметки устья скважин, слои грунта составляющие ту или иную скважину. Для произвольных штампов нагрузок от проектируемых или существующих зданий определяется поле осадок; по нескольким методикам выполняется расчет и определение жесткости грунтового основания (коэффициентов постели).

Вычисленные переменные по области фундаментной плиты коэффициенты пастели экспортируются в программы КОМПОНОВКА и ПЛИТА, где используется при расчете фундаментов и фундаментных плит.

Источник: www.iesoft.ru
