Программный комплекс MagiCAD
MagiCAD – это программное средство для проектирования систем инженерного обеспечения: вентиляции, кондиционирования, отопления, водоснабжения и водоотведения, теплоснабжения, электрических и слаботочных систем.
Уникальность MagiCAD – это совмещение удобного чертежного инструмента и мощного расчетного ядра.
MagiCAD – универсальное средство и подходит всем: чертежникам, проектировщикам, строителям и консультантам.
Основные преимущества MagiCAD:
Легкие в освоении и простые в использовании функции проектирования
Наглядное представление проекта в 2D и 3D режимах
Более 100 000 единиц оборудования в базе данных ведущих европейских производителей.
Автоматическая проверка на пересечения и создание разрезов — также для объектов AutoCAD
Создание спецификаций и другой проектной документации
Обмен данными с другими программными средствами
Поддержка решений Autodesk: AutoCAD и Revit MEP
MagiCAD – комплексный подход к проектированию систем инженерного обеспечения. MagiCAD состоит из модулей, каждый из которых полностью совместим с любой из существующих платформ AutoCAD:
MagiCAD 2019 для Revit. Новые возможности
MagiCAD Трубопроводы предназначен для проектирования и расчета систем отопления, охлаждения, кондиционирования, водоснабжения, канализации, спринклерных и других систем.
MagiCAD Спринклеры — комплексное решение для проектирования и расчета спринклерных систем: можно чертить и редактировать трубопроводы, устанавливать оборудование, определять зоны покрытия и рабочие зоны форсунок и т.д.
MagiCAD Вентиляция — мощный инструмент для проектирования систем вентиляции здания. При черчении воздуховодов автоматически подбираются и устанавливаются необходимые фасонные части. При изменении направления воздуховода программа подберет и установит отвод. При присоединении одного воздуховода к другому – тройник или крестовину. При изменении диаметра воздуховода создается переходник.
MagiCAD Электроснабжение — инструмент для быстрого и эффективного проектирования электрических, слаботочных сетей и освещения.
MagiCAD Схематика — решение для создания чертежей электрических цепей различной сложности.
MagiCAD Помещение позволит создавать трехмерную модель здания, основанную на реальной геометрии и технических характеристиках здания и служащей основой для расчетов и анализа.
MagiCAD Комфорт и Энергия — новое, экономящее время комплексное решение, которое позволяет уже на ранних этапах работы быстро и точно смоделировать и оценить климатические и энергетические параметры здания.
Программный комплекс для расчета сантехнических систем АРС-ПС.
АРС-ПС обеспечивает наиболее полную автоматизацию расчетов при проектировании систем отопления, вентиляции и аспирации, автоматизирует составление спецификации необходимого оборудования. В программном комплексе имеется гибкая система подсказок и сообщений, а также предусмотрена работа в режиме обучения.
В состав программного комплекса входят следующие расчетные модули:
MagiCAD 2019 для AutoCAD. Новые возможности
— Модуль расчета отопления.
— Модуль расчета теплопотерь здания.
— Модуль расчета вентиляции и аспирации.
— Модуль расчета водоснабжения (холодное, горячее).
— Модуль расчета тепловых сетей.
— Модуль расчета водяных и газовых наружных сетей.
— Модуль расчета температурного поля строительной конструкции.
— Модуль формирования спецификаций.
— Модуль инженерные вычисления.
— Модуль расчета паропроводов/конденсатопроводов.
Основные функции модулей АРС-ПС
Проектирование систем водяного и парового отопления зданий
Любые схемы систем (тупиковая, попутная, П-образная, Т-образная, с предвключенными стояками, вертикальные двухтрубные и прочие).
Источник тепла (ввод) на произвольной высоте (в том числе системы с «опрокинутой» циркуляцией).
Системы с вынужденной и естественной циркуляцией воды.
Автоматический выбор диаметров труб, отопительных приборов, оборудования, дроссельных шайб.
Расчет основных теплопотерь и потерь тепла на нагрев инфильтрирующегося воздуха.
Открытая нормативная база данных.
Возможность сокращения вводимой информации при описании геометрически подобных помещений.
Возможность расчета теплопотерь отдельно взятого помещения и здания в целом.
Связь с программой теплотехнического расчета ограждающих конструкций.
Автоматическое формирование энергетического паспорта здания.
Расчет систем вентиляции и аспирации
Круглые и прямоугольные воздуховоды стандартного и нестандартного сечений для приточных и вытяжных систем.
Гидравлический и акустический расчеты.
Подбор и расчет вентиляционного оборудования.
Расчет систем внутреннего водопровода зданий
Произвольные схемы сетей.
Автоматический расчет расходов воды, выбор труб, счетчиков воды, диаметров отверстий дроссельных шайб и т.д.
Расчтет систем канализации зданий и сооружений.
Для холодного водоснабжения — расчет режимов максимального водоразбора и пожаротушения.
Для горячего водоснабжения — расчет в режимах максимального водоразбора и без водоразбора.
В режиме «Эксплуатация» предусматривается:
занесение в базу данных информации о трубопроводах, источниках тепла;
расчеты элементов тепловых сетей в нескольких режимах эксплуатации с автоматическим определением эксплуатационных расходов сетевой воды.
В режиме «Проектирование» предусматривается:
автоматический выбор диаметров труб тепловых сетей;
гидравлический расчет тепловой сети с выбором дроссельных устройств;
проектирование тепловых пунктов.
Расчет произвольных трубопроводных сетей
Гидравлический расчет сетей (расчет расходов, гидравлических сопротивлений), транспортирующих произвольные среды (зависимость плотности и коэффициента кинематической вязкости от давления и температуры, значение газовой постоянной задается в базе данных). Назначение сетей произвольное.
Выбор диаметров труб.
Расчет насосных (компрессорных) станций.
Расчет систем газоснабжения зданий
Тупиковая сеть в режиме нагнетания.
Выбор диаметров труб.
Выбор арматуры трубопроводов.
Расчет расходов пара.
Выбор диаметров труб.
Выбор арматуры трубопроводов.
Формирование спецификаций оборудования (СО)
Автоматический подсчет объемов для программ, связанных с программой формирования СО, с возможностью подсчета объемов для нескольких специфицируемых объектов.
Расчет температурного поля строительной конструкции
Определение слоя строительной конструкции с температурой, равной точке росы.
Стационарная и нестационарная задачи.
Теплотехнический расчет ограждающих конструкций.
Расчет калориферных установок, приточных камер, воздухонагревателей.
Расчет элеватора системы водяного отопления.
Процессы в i-d диаграмме.
Расчет тепловой изоляции сетей по СНиП 2.04.14–88.

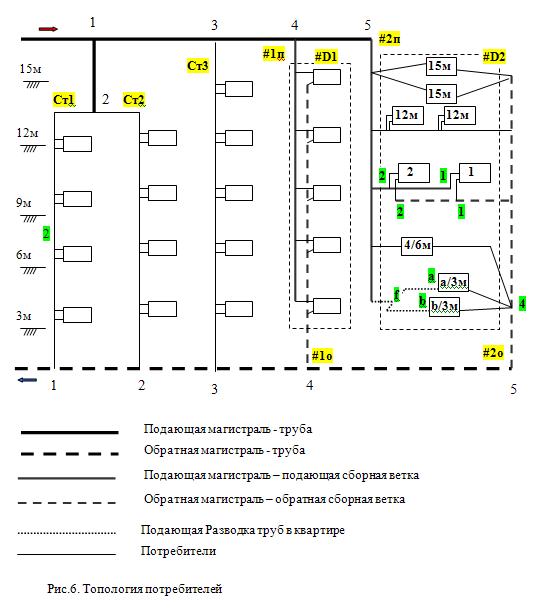

Потребитель – это то, то что соединяет узел подающей магистрали с узлом обратной магистрали (потребитель однотрубной системы – однотрубный стояк) или подающую сборную ветку с обратной сборной веткой (потребитель двухтрубной системы).
Подключения потребителей к узлам подающей и обратной магистралей задаются в таблицах «ТОПОЛОГИЯ». При этом:
•Обозначение однотрубного стояка не должно начинаться с символа # (решетка).
•Обозначения потребителя двухтрубной системы должно начинаться с символа # (решетка).
Правило 1 для двухтрубных потребителей:
Отопительные приборы подключены в одни и те же точки сборных веток параллельно друг другу, при следующих условиях:
•для этих приборов задан вертикальный ток движения воды (вниз или вверх);
•вертикальные координаты этих приборов одинаковы;
•обозначения точек подключения одни и те же или не заданы.
Правило 2 для двухтрубных потребителей:
Отопительные приборы образуют последовательное один за другим по ходу движения воды подключение к сборным веткам, при следующих условиях:
•описание этих приборов в таблице «СТОЯК» расположено одно за другим по ходу движения воды;
•для этих приборов задан горизонтальный ток движения воды;
•вертикальные координаты этих приборов одинаковы;
•обозначения точек подключения одни и те же или не заданы.

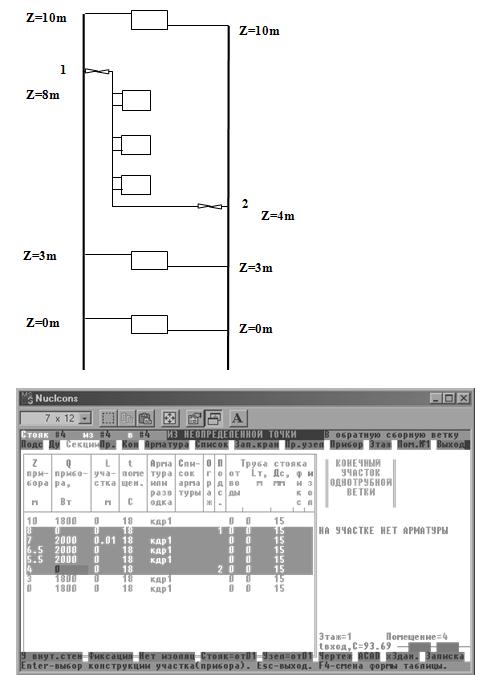

Начиная с версии 9.4 32-разрядной версии АРС-ПС возможно новое описание последовательного соединения отопительных приборов в двухтрубном потребителе.
Введено понятие однотрубной ветки в двухтрубном потребителе, позволяющее соединять именованные по-разному точки сборных веток и разводок труб в квартирах.
Однотрубная ветка двухтрубного потребителя (помеченные строки) соединяет точку 1 подающей сборной ветки с точкой 2 обратной сборной ветки. Начальный и конечный участки однотрубной ветки должны быть не нагружены (без отопительных приборов) и должны быть отмечены как начальный и конечный участок. Для того, чтобы указать, что
участок двухтрубного потребителя является началом или концом однотрубной ветки следует при выборе тока воды на участке нажать кнопку «Концы 1-трубной ветки» или клавишу F4.
Если значение реквизита «2-стороннее присоединение без символов «л/п»» +(знак плюс), то приборы считаются присоединенными к стояку по 2-хсторонней схеме, если они имеют одинаковые вертикальные отметки и одинаковые направления движения воды вверх или вниз. Это введено для возможности ввода топологии системы отопления с планов чертежей.
Источник: studopedia.ru
magicad
В этом посте буду писать про MagiCAD. Пришло время рассказать о самой лучшей программе моделирования инженерных систем в AutoCAD.
Итак, по порядку:
1. Производитель: финская компания Progman. Стоимость лицензионной версии около 4500 евро.
2. Семинары и обучение работе: здесь
3. Официальные базы данных: здесь
4. Неофициальные базы данных, мануалы и прочее: здесь
5. Самоучитель работы в MagiCAD: здесь. Сразу оговорюсь, что самоучитель составлен мною лично и имеет ряд недоработок. Если будет интересно получить дальнейшие уроки, то пишите в комментарии.
6. Спецификация материалов из MagiCAD: здесь
Что программа умеет?
Вентиляция:
1. Аэродинамический расчет
2. Балансировка системы
3. Автоматический расчет расходов, сечений и скоростей воздуха
4. Акустический расчет
5. 2D и 3D визуализация воздуховодов
6. Получение спецификации материалов
Отопление:
1. Гидравлический расчет
2. Расчет теплообменников
3. Настройка клапанов регулирования потока
4. Спецификация материалов
Плюсы:
1.Очень сильно проектировщик выигрывает на построении схем и спецификации изделий. Это экономит около недели рабочего времени на объекте площадью 10000 м2. Неделя рабочего времени это около 15000 рублей заработной платы сотрудника.
2. Очень точный расчет падения давления по трассе. ОЧЕНЬ точный.
В итоге, работа в программе экономит много времени.
3. Возможность работы в группе на разных этажах. Системы взаимосвязаны, изменения на одном этаже отражаются автоматически на другом.
4. Взможность очень гибкой настройки слоев под любый стандарты организаций
Минусы тоже есть:
1. Кондовое графическое отображение коммуникаций
2. Невозможность изменения внутреннего радиуса прямоугольных отводов
3. Необходимость настройки типа линий через файл с расширением *.lin, что не всегда удобно
Короче, буду дополнять этот пост постепенно. Если будут вопросы и пожелания — пишите. отвечу на любые вопросы.
Источник: magicad.livejournal.com
MagiCAD
Инструмент BIM-технологии, позволяющий автоматизировать процесс проектирования и расчета внутренних инженерных систем зданий.
- 180+ новых и улучшенных функций для Revit и AutoCAD
- Мощные инструменты проектирования и интегрированные расчеты, позволяющие быстро создавать точные и реалистичные BIM-модели инженерных систем
- Более миллиона BIM-моделей инженерного оборудования мировых
Преимущества MagiCAD
Эффективное взаимодействие
Поддержка экспорта модели в формате IFC и BCF (BIM Collaboration Format)
Точность проектирования
Доступ более чем к 1 000 000 моделей оборудования для инженерных систем от ведущих мировых производителей
Интегрированные расчеты
Проектирование и расчет в среде AutoCAD и Revit
Автоматизация рутинной работы
Меньше рутинных операций с оптимизированными инструментами моделирования
Инструменты MagiCAD
MagiCAD «Технологические схемы»
MagiCAD Вентиляция
Является мощным инструментом, разработанный для эффективного создания проектов систем вентиляции здания, независимо от их сложности. В программе имеются удобные функции черчения и необходимые инструменты для точных расчетов.
Программа автоматически подбирает и устанавливает фасонные части при черчении воздуховодов. При изменении направления воздуховода программа MagiCAD Вентиляция сама подберёт отвод и установит его, в случае соединения двух воздуховодов создаст тройник или крестовину, а при изменении диаметра воздуховода в MagiCAD создается переходник.
Предназначен для создания принципиальных, логических, рабочих и блок-схем. Это не просто чертежный инструмент. Все используемые линии и символы являются интеллектуальными объектами и обладают определенным набором свойств.
Содержит целый ряд готовых объектов: трубы, кабели, клапаны, воздуховоды, осветительные приборы и прочее. Можно как задавать новые свойства уже созданным объектам, так и создавать полностью новые объекты с тем набором свойств, который вам необходим.
MagiCAD Комфорт и энергия
MagiCAD Помещение
Позволяет создавать трехмерную модель здания, производится расчет теплопотерь и вывод спецификаций по отдельным помещениям. Созданная модель может в дальнейшем использоваться на всех этапах разработки проекта – от предварительного анализа и разработки технического задания, до проектирования, строительства и технического обслуживания здания.
Комплексное решение для моделирования и анализа климатических и энергетических характеристик здания, в который входят модуль MagiCAD Помещение и программа RIUSKA. Вы сможете провести анализ различных проектных решений и сравнить, как различные типы изоляции, окон, расположение здания по сторонам света, особенности местного климата и т.д. влияют на энергоэффективность и внутренний климат здания. Вы можете выполнить все необходимые расчеты: как по одному помещению, так и для всего здания целиком.
MagiCAD Спринклеры
MagiCAD Схемы
Позволяет легко и эффективно создавать чертежи принципиальных схем в Revit. Выполняет синхронизацию и обмен данными между чертежами схем и моделью. MagiCAD Схемы не только создает схему, но и дает возможность связывать символы на ней с соответствующим оборудованием в проекте и затем выполняет синхронизацию значений параметров. Синхронизация свойств между символами и компонентами обеспечивает актуальность данных в схемах и чертежах на протяжении всего проекта.
Комплексное решение, предназначенное для проектирования и расчета спринклерных систем. С помощью MagiCAD Расчет спринклеров вы сможете создавать полные проекты спринклерных систем: чертить трубопроводы и редактировать их, устанавливать оборудование, определять зоны покрытия, рабочие зоны форсунок и др. После того, как система будет спроектирована, вы сможете произвести гидравлический расчет.
Обеспечивает высокое качество результатов благодаря тому, что все расчеты основаны на точных геометрических и технических характеристиках объектов.
MagiCAD Трубопроводы
MagiCAD Электроснабжение
Инструмент, который позволяет эффективно и быстро проектировать электрические, слаботочные сети, освещение. Интеллектуальные функции данного решения для прокладки кабелей, кабельных конструкций и расстановки оборудования позволяют значительно экономить время, например, подсоединяя несколько единиц оборудования одновременно.
MagiCAD Электроснабжение обладает возможностями трехмерного моделирования, что помогает выявить места вероятных пересечений со строительными конструкциями или компонентами других систем еще на этапе проектирования.
Служит для расчета и проектирования систем отопления, кондиционирования, охлаждения, водоснабжения, канализационных и спринклерных систем.
Данное решение позволяет существенно сэкономить время – с его помощью вы можете одновременно чертить несколько трубопроводов, к примеру, для системы водоснабжения или отопления.
Object Enabler
Опоры и подвески
Обеспечивает простое и эффективное проектирование опорно-подвесных конструкций для воздуховодов, трубопроводов и кабельных лотков. MagiCAD Опоры и подвески позволяет моделировать опорно-подвесные системы, используя как типовые компоненты, так и изделия конкретных производителей. Пользователь может настроить и оптимизировать любую подвесную или опорную конструкцию с учетом конкретных условий, например, используя в качестве опоры доступные конструктивные элементы здания.
Позволяет оптимизировать работу с вашими партнерами. Используя приложение, они могут просматривать свойства объектов чертежа, выполненного с помощью MagiCAD, не устанавливая саму программу. Например, посмотреть свойства ВРУ, клапанов, воздуховодов, трубопроводов, спринклеров и пр. или выбрать способ отображения объектов на чертеже: одномерное (в одну линию), двухмерное или трехмерное представление. MagiCAD Object Enabler совместим со всеми последними версиями AutoCAD, кроме AutoCAD LT.
Если у вас уже установлен MagiCAD, то вам не требуется отдельно устанавливать MagiCAD Object Enabler.
Источник: infars.ru
Progman Oy
Нужна подробная консультация по лицензированию и покупке? Обращайтесь!
Вы можете сделать заказ в свободной форме — заполните форму.
MagiCAD Вентиляция
MagiCAD Вентиляция – мощный инструмент для проектирования систем вентиляции здания. Удобные функции черчения и точные расчеты позволяют одинаково эффективно выполнять проекты любой сложности.
Производитель: Progman Oy
MagiCAD Трубопроводы
Модуль «Трубопроводы» предназначен для проектирования и расчета систем отопления, охлаждения, кондиционирования, водоснабжения, канализации и спринклерных систем.
Производитель: Progman Oy
MagiCAD Спринклеры
MagiCAD Спринклеры – это комплексное решение для проектирования и расчета спринклерных систем.
Производитель: Progman Oy
MagiCAD Технологические схемы
MagiCAD «Технологические схемы» предназначен для создания принципиальных, логических, рабочих и блок-схем для систем ОВК и электроснабжения.
Производитель: Progman Oy
MagiCAD Помещение
С помощью MagiCAD Помещение создается трехмерная модель здания, производится расчет теплопотерь и вывод спецификаций по отдельным помещениям.
Производитель: Progman Oy
MagiCAD Комфорт и энергия
MagiCAD «Комфорт и энергия» – комплексное решение, которое позволяет уже на ранних этапах работы быстро и точно смоделировать и оценить климатические и энергетические параметры здания.
Производитель: Progman Oy
MagiCAD Электроснабжение
MagiCAD Электроснабжение – это надежный инструмент для быстрого и эффективного проектирования электрических, слаботочных сетей и освещения.
Производитель: Progman Oy
MagiCAD Электрические цепи
Модуль MagiCAD Электрические цепи предназначен для проектирования схем электрических цепей различной сложности.
Производитель: Progman Oy
Заказывали АВТОКАД 2017г.-понравилась оперативность в выдачи ссылок, консультации и подачи документов в бухгалтерию.
Апалько Дмитрий, Директор ООО «КавказЖилСоцПроект», г. Ставрополь
Все отзывы
Консультации и прием заказов:
(495) no skype addon 724-05-40 , (812) no skype addon 615-81-20
8-800-505-05-40 (бесплатный звонок)
Консультации и приём заказов по WhatsApp:
Консультации и приём заказов по Viber:
Консультации и приём заказов по Skype:
Нас рекомендуют:
Для увеличения нажмите на картинку
Что о нас говорят Клиенты?
Олеся, Ландшафтный дизайнер Школа дизайна DH, г. Санкт-Петербург
Спасибо огромное за оперативность! За быструю и слаженную работу!
Владимир, г. Москва
Очень быстро и оперативно выставили счет на программу Lumion. Сама программа удобная и очень простая, легко освоить.
Александр, ГИП, главный специалист-конструктор ООО КРЫМНИОПРОЕКТ, г. Г. Севастополь
Добрый день! Поставка программного средства прошла без проблем. Благодарю за работу.
Программное обеспечение может поставляться как физически, так и средствами электронной связи. Доставка продукта, бухгалтерских и юридических документов, сертификатов, бумажных лицензий и т.д. осуществляется бесплатно по всей территории Российской Федерации.
Сроки на поставку регулируются компаниями-производителями и транспортной службой и оговариваются в каждом случае отдельно. Сроки доставки после комплектации на нашем складе до любой точки РФ редко превышают 2-3 рабочих дня.
О производителе
Программа MagiCAD разработана финской компанией Progman Oy. Основанная в 1983 году, уже почти 30 лет компания специализируется на разработке программного обеспечения для проектирования и расчета систем внутреннего инженерного обеспечения зданий: отопления, водоснабжения, вентиляции и электроснабжения. Такая узкая специализация на протяжении многих лет является залогом нашей успешной работы и гарантирует высокое качество поставляемых программных решений. Мы предпочитаем быть лучшими в одной обла.
Источник: www.architect-design.ru
Премущества и недостатки программы MagiCAD как надстройки AutoCAD Текст научной статьи по специальности «Компьютерные и информационные науки»
Аннотация научной статьи по компьютерным и информационным наукам, автор научной работы — Бардадым В.Ю.
В современном мире для сокращения времени, затрачиваемого на проект, инженеры-проектировщики используют специальные программы для автоматических расчетов. Одной из самых популярных и удобных программ в сфере проектирования систем отопления, вентиляции и кондиционирования воздуха является MagiCAD . Эта программа устанавливается как надстройка к программам для моделирования, таких как Revit и AutoCAD. Но в данной статье будут рассмотрены MagiCAD как надстройка AutoCAD и проблемы, с которыми может столкнуться инженер, работающий в ней.
i Надоели баннеры? Вы всегда можете отключить рекламу.
Похожие темы научных работ по компьютерным и информационным наукам , автор научной работы — Бардадым В.Ю.
Профессиональный библиограф составит и оформит по ГОСТ список литературы для вашей работы
Необходимость внедрения BIM-технологий в учебную программу
Аудит пожарной безопасности
Преимущества, инструменты и эффективность внедрения технологий информационного моделирования в строительстве
Выбор автоматизированной системы для проектирования мостовых сооружений
Информационное моделированием в современном строительстве
i Не можете найти то, что вам нужно? Попробуйте сервис подбора литературы.
i Надоели баннеры?
Вы всегда можете отключить рекламу.
Текст научной работы на тему «Премущества и недостатки программы MagiCAD как надстройки AutoCAD»
Список использованной литературы:
1. Гузеев В.В. Планирование результатов образования и образовательная технология. — М.: Народное образование, 2009. — 240 с.
2. Шампанер Г. Обучающие компьютерные системы // Высшее образование в России. — 1998. — №3. — С.84-96.
3. Большаков В.П. Создание трёхмерных моделей и конструкторской документации в системе KOMПAC-3D: практикум / В.П. Большаков. — СПб.: БХВ-Петербург, 2010. — 485 с.
УДК 004.9+УДК 628.8
студент СПбГАСУ г. Санкт-Петербург, РФ
ПРЕМУЩЕСТВА И НЕДОСТАТКИ ПРОГРАММЫ MagiCAD КАК НАДСТРОЙКИ AutoCAD
В современном мире для сокращения времени, затрачиваемого на проект, инженеры-проектировщики используют специальные программы для автоматических расчетов. Одной из самых популярных и удобных программ в сфере проектирования систем отопления, вентиляции и кондиционирования воздуха является MagiCAD. Эта программа устанавливается как надстройка к программам для моделирования, таких как Revit и AutoCAD. Но в данной статье будут рассмотрены MagiCAD как надстройка AutoCAD и проблемы, с которыми может столкнуться инженер, работающий в ней.
MagiCAD, надстройка AutoCAD, визуализация, тяжелая модель, Revit, низкая продуктивность.
Программа MagiCAD [1] имеет большую библиотеку инженерного оборудования. К примеру, в ней можно найти трубы и воздуховоды (рис. 1, 2), выполненные из нужных для проекта материалов, арматуру любых типоразмеров (рис.3), оборудование разных производителей. Подобрав нужные элементы, программа позволяет смоделировать систему и сделать расчет, после чего выявляет ошибки на стадии моделирования. Но несмотря на все эти огромные преимущества, есть ряд недостатков в данной программе именно как надстройки AutoCAD [2], о которых будет рассказано ниже.
Первая проблема, с которой можно столкнуться в процессе работы с моделью — это визуализация [3]. Как правило, при создании проекта инженер занимается разработкой одной из систем, к примеру, разработкой системы холодоснабжения. Далее для работы над другой системой создается новый файл с нужными подложками (архитектурными планами, конструктивными планами и т.д.).
Таким образом прорабатываются все системы и при дальнейшей их загрузке в один файл обнаруживаются пересечения, которые необходимо предотвратить. В этом случае для детального рассмотрения всех элементов систем проектировщик начинает «крутить» модель и приближать нужные места пересечений. На данном этапе понятно, что не все элементы можно легко просмотреть. То есть, если, к примеру, приближается труба холодоснабжения, идущая к фанкойлам, и воздуховод находится перед этой трубой, невозможно «пройти сквозь воздуховод» (рис. 4), и для того чтобы посмотреть трубу, нужно «прокрутить» модель до того положения, чтобы трубу стало видно.
Рисунок 1 — Создание трубы в программе MagiCAD
Рисунок 2 — Подбор трубы в программе MagiCAD
Рисунок 3 — Выбор арматуры в MagiCAD
Рисунок 4 — Недостаточная визуализация в MagiCAD
Вторая проблема при работе в MagiCAD под AutoCAD — это тяжелая модель [4]. Если сравнивать с программой Revit [5], которая изначально предназначена для работы с 3D-моделями, то модель в AutoCAD намного тяжелее. Работа в AutoCAD протекает в разных файлах, и все модели объединить в одну не представляется возможным. Инженер может только подгрузить нужные ему внешние ссылки или слои.
Открывая нужный слой, программа зависает на какое-то время, иногда на очень длительное. Таким образом, проектировщику желательно иметь мощный компьютер для более быстрой работы. Но это не всегда реально.
И третья проблема, которая вытекает из предыдущей — низкая продуктивность [6] работы. Пока инженер ждет полной загрузки всех подложек, слоев, внешних ссылок проходит огромное количество времени, тем самым проект часто выпускается не в установленный срок.
В окончании статьи можно сказать, что несмотря на весомые недостатки программы MagiCAD как надстройки AutoCAD, без данной программы инженерам придется потратить много времени на расчеты в других программах. Ведь MagiCAD — это единственная и самая удобная программа для полного комплекса расчетов инженерных коммуникаций.
Список использованной литературы:
1. BIM dimensions — 3D, 4D, 5D, 6D BIM explained. URL: https://www.thenbs.com/knowledge/bim-dimensions-3d-4d-5d-6d-bim-explained (дата обращения: 25.02.2018).
2. СП 60.13330.2012. Отопление, вентиляция и кондиционирование воздуха. Актуализированная редакция СНиП 41-01-2003. М.: ФГУП ЦПП, 2012. 87 с.
3. Коллизии инженерных систем при проектировании в BIM платформах, Червова Н.А., Лепёшкина Д.О., 2018 г., 11 с.
4. Использование программы MagiCAD для выполнения курсового проектирования по вентиляции, Кузнецова А.А., 2015, 5 с.
Магистр ФГБОУ ВО ТГУ г. Тольятти, Российская Федерация
АУДИТ ПОЖАРНОЙ БЕЗОПАСНОСТИ Аннотация
В данной статье рассматривается необходимость внедрения аудита пожарной безопасности на государственных и коммерческих предприятиях России. В рамках реализации политики государства, направленной на снятие административных барьеров с субъектов предпринимательской деятельности, законодательством Российской Федерации.
Пожарная безопасность, оценка рисков, экспертная организация, аудит пожарной безопасности,
Как показывает мировая практика, во многих экономически развитых странах наряду с государственными структурами, осуществляющими надзор и контроль по пожарной безопасностью объектов, эффективно действует механизм независимой оценки рисков (аудит безопасности). Сегодня в России ведется работа по передаче части надзорных полномочий от государства независимым экспертам -аудиторам, которые должны оценивать степень пожарной безопасности объектов и давать рекомендации по ее повышению.
В рамках реализации политики государства, направленной на снятие административных барьеров с субъектов предпринимательской деятельности, законодательством Российской Федерации предусмотрены альтернативные методы надзора за соблюдением требований пожарной безопасности. Одним из таких методов является независимая оценка пожарного риска (аудит пожарной безопасности).
Независимую оценку пожарного риска вправе проводить акредитованные в установленном порядке организации. Независимая оценка пожарного риска проводится по инициативе собственника здания, организацией, не являющейся органом государственного или муниципального контроля и поэтому, даже в
Источник: cyberleninka.ru
