Создание и наложение светодинамических эффектов
Перед тем, как открыть программу LedEdit, необходимо изменить региональные настрой Вашей операционной системы. Для этого необходимо нажать на меню «Пуск», выбрать «Панель управления», далее – «Региональные и языковые настройки». В открывшемся диалоговом окне, во вкладке «Региональные настройки» необходимо установить (изменить) регион English (United States).
. Если не изменить региональные настройки, импортировать макет вывески в программу LedEdit будет невозможно.
Создание групп светодинамических эффектов и наложение их на подготовленный макет вывески происходит в программе LedEdit. Для начала работы над существующим макетом необходимо создать новый проект, для этого открываем предустановленную программу LedEdit и во вкладке «File» выбираем «New Project» (Рисунок 25).

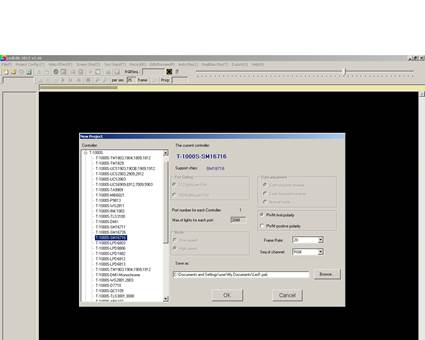

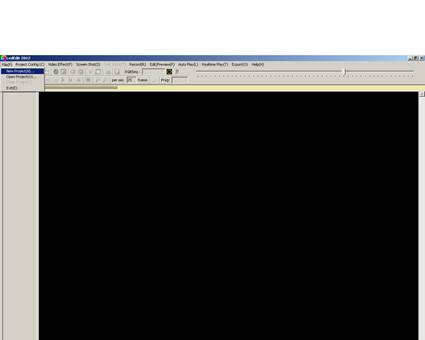

В открывшемся окне необходимо выбрать тип используемого контроллера и принцип (кодировку) управления (Рисунок 26). Принцип выбора контроллера (типа) описан в главе Разработка коммутационной схемы.
. Выбор контроллера с управляющей шиной (чипом) SM16716 является обязательным .

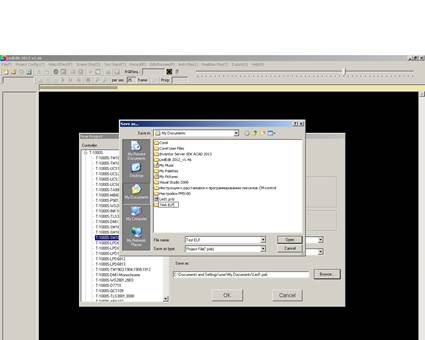

Для завершения создания нового проекта необходимо выбрать/создать папку, куда будут сохраняться все экспортируемые из LedEdit файлы. Для этого нужно нажать на кнопку «Browse» и, в открывшемся диалоговом окне указать место расположения необходимой папки или создать новую Рисунок 27.

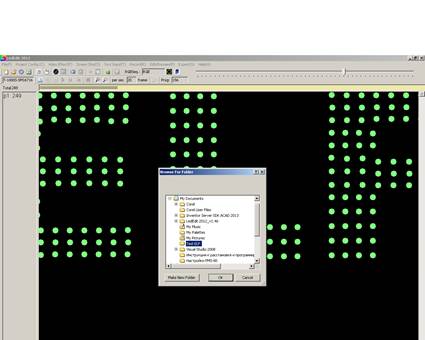

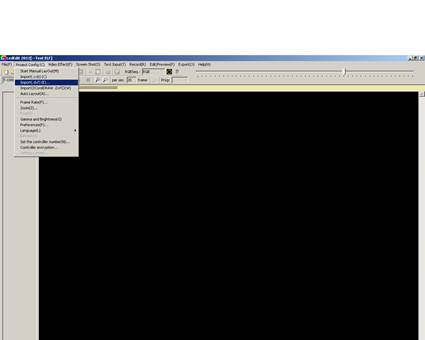

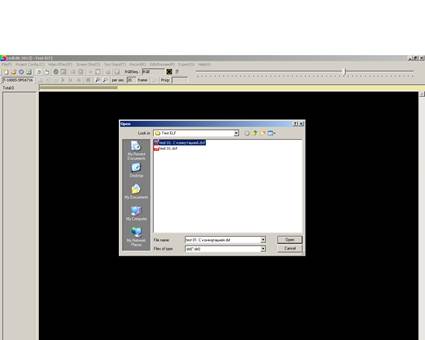

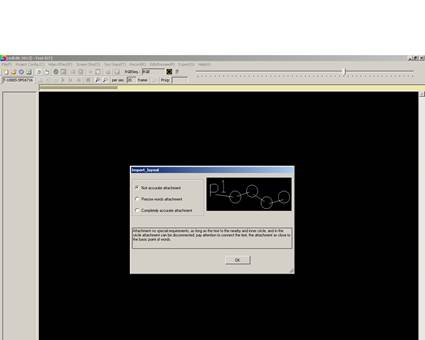

Импортируем обработанный в AutoCAD макет вывески (с коммутацией) Рисунки 28-30.
Выполнив действия, указанные на Рисунках 28-30, откроется диалоговое окно, в котором отобразится общее количество светодиодов и количество диодов, при импорте которых произошли ошибки. В случае некорректного импорта светодиодов (неполного их количества) на рабочем поле LedEdit данные диоды отображены не будут. Необходимо вернуться к предыдущему этапу и исправить допущенные ранее недочёты (линия коммутации не проходит через центр «круга», объект/диод не является «кругом»).

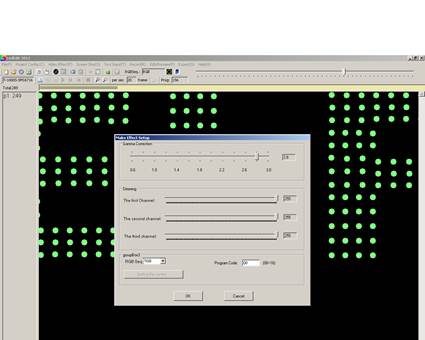

Если загружено полное расчётное количество светодиодов и количество некорректно импортируемых диодов — «0», можно приступать к созданию сценария управления. Для этого выбираем светодинамический эффект из списка существующих или загружаем эффект из указанного Вами места (Рисунок 31, 32).

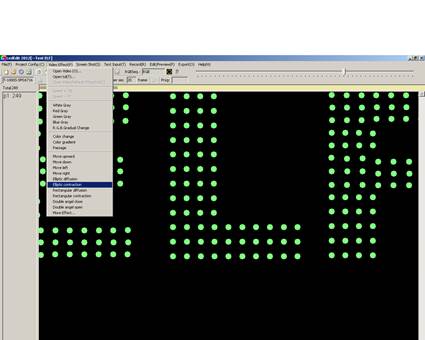

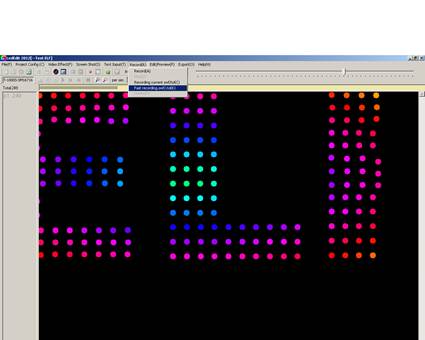

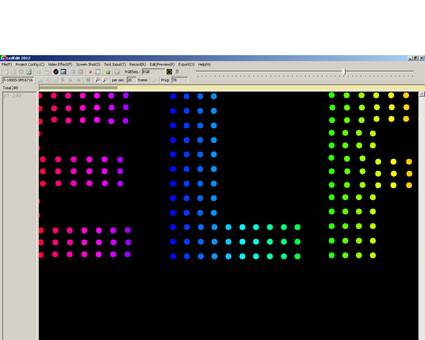

Понравившийся анимационный эффект необходимо записать (Рисунок 33). С момента начала записи начинается создание сценария. Для записи следующего элемента сценария необходимо повторить этапы – выбор эффекта, запись эффекта. Общий размер сценария не должен превышать 2 GB.

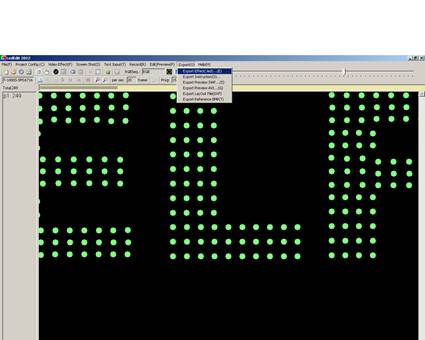

Экспортируем готовый сценарий в необходимую папку (Рисунки 34,35). На этапе экспорта подготовленного сценария есть возможность регулировки общей цветовой гаммы (рекомендуемое значение 2,8) и яркости вывески (Рисунок 36).

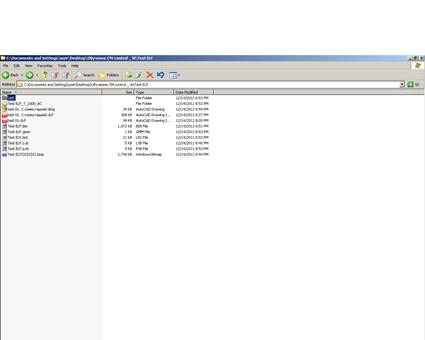

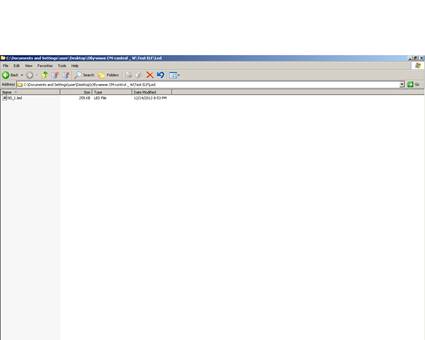

На Рисунке 37 можно ознакомиться со списком файлов в папке, указанной Вами при сохранении проекта. Сценарий сохраняется в отдельную папку с названием LED (Рисунок 38). Формат созданного сценария имеет расширение .led .
Созданный Вами сценарий, для управления вывеской, необходимо поместить на карту памяти (SD-карту, входящую в комплект поставки). Перед каждой последующей записью сценария, карту памяти необходимо обязательно форматировать.
Контроллеры SM-16716 способны воспроизводить до 16 сценариев суммарным объёмом не более 2 GB, выбор которых осуществляется с помощью кнопки «Mode» на контроллере. Так же на контроллере можно управлять скоростью отображения сценария.
. Монтаж (установка в посадочные места) светодиодов и их коммутация осуществляется в строгом соответствии с схемой линий коммутации, полученной в ходе обработки макета вывески в программе AutoCAD. В случае неправильной установки/коммутации светодиодов возможно некорректное отображение светодинамических эффектов на вывеске.
Источник: studopedia.ru
Программа LedEdit странное поведение
В кратце есть программа управление/программирование контроллеров T-1000
Светодиодных пикселей на чипах WS2801 пр.
Как ни странно поставилась только на нубуке.
На всех остальных машинах либо вообще не ставится, либо дуркует. Ставил на 7/32, 7/64, вин ХР.
На наших сайтах глухо.
Вот вырезано есть упоминание проблемы.
На нубуке все вроде работает, но при экспорте DXF файлов вылазит ошибка типа файл используется другой программой, закрой программу, запустите файл заново.
Естественно все закрыто. Было такое в видне с PDF файлами (другие программы), но там перегрузка помогала.
Все понимаю. поэтому вопрос собственно — вдруг кто сталкивался ))
__________________
Помощь в написании контрольных, курсовых и дипломных работ, диссертаций здесь
94731 / 64177 / 26122
Регистрация: 12.04.2006
Сообщений: 116,782
Ответы с готовыми решениями:
Странное поведение компьютера
Добрый вечер, уважаемые форумчане. Недавно я приобрел для работы компьютер, поставил на него.
Странное поведение браузера
Скорость интернета в браузере упала. Бывает загружает страницу и потом резко пишет, что загрузить.
wscript странное поведение
в диспетчере сидит процес wscript и жрёт 60-80 процентов от процессора и озушку подкушивает около.
странное поведение системы
Всем привет! У приятеля возникла проблема. Через некоторое время перестает работать браузер.Т.е.
Регистрация: 10.05.2014
Сообщений: 2
Аналогичная проблема на домашнем компьютере работает на рабочем не в какую
NET Framework не помог. Поделитесь решением проблемы если вам удалось запустить
Регистрация: 10.05.2014
Сообщений: 2
Решил проблему установкой Adobe Flash Player, установку нужно делать из Internet Explorer, из Chrome не прокатывает
87844 / 49110 / 22898
Регистрация: 17.06.2006
Сообщений: 92,604
Помогаю со студенческими работами здесь
Странное поведение системы и Проводника
Встречается редко, но всё же я обеспокоен этим случаем. Описание: После запуска windows Explorer.
Странное поведение ОС после нескольких БСОДов
словил несколько бсодов(из-за аппаратных проблем, переразгон цп) в результате: 0)малопопулярная.
Странное поведение винтов под Win 7
Ребят, лет 5 сидел на заводской Висте (ноут Toshiba Satellite P100-106). Никаких проблем не знал.
Странное поведение ПК при сне и гибернации
На моем железе, будто на икспи и семерке, некорректно работали системы энергосбережения, и сейчас я.
Источник: www.cyberforum.ru
Работа в программе LEDEDIT
Следующий этап – написание программы управления. В данной статье рассмотрим обзорно, подробнее постараюсь написать в ближайшее время. Я работаю в программе LedEdit 2012 – скачать ее можно ЗДЕСЬ .
Порядок действий следующий:
— создаем проект, FILE => NEW PROJECT, выбираем контроллер (смотрим что купили) и тип чипа.
— в уже созданном проекте выбираем PROJECT CONFIG=>START MANUAL LAYOUT. Перед нами открывается матрица, в которой нужно разместить наши пиксели в том же порядке как они будут находиться в коробе и указать линией порядок подключения.
— сохранить схему как файл cxb: File=>Save us, закрываем окно.
— в основном окне программы RPOJECT CONFIG => IMPORT .CXB, выбираем наш макет.
— следующий шаг это создание динамики, рассмотрим самый простой вариант. Во вкладке VIDEO EFFECT выбираем один из стандартных эффектов, смотрим как меняется картинка, меняем скорость на необходимую при помощи кнопок F6 и F7.
— выбрав нужный эффект, нажимаем кнопку record, начинается запись нашей программы. Подождав некоторое кол-во времени нужно нажать кнопку stop (рядом с record), программа записана, можно добавить еще несколько эффектов в этот же файл последовательно проделывая тот же порядок действий.
— После того как добавленны все видеоэффекты, нажимаем кнопку CLOSE VIDEO EFFECT.
— В меню выбираем вкладку EXPORT=> EXPORT EFFECT.led.
— Файл с расширением .led записываем на флеш карту SD объемом не более 2 гб. Это очень важный пункт, так как карты большего размера контроллер попросту не распознаёт.
— Вставляем флешку в контролле = PROFIT!
В следующей части статьи мы рассмотрим порядок подключения и управление пикселями группового контроля .
Материал статьи представлен интернет-магазином INDALED
понедельник, 21 апреля 2014 г.
Световые короба на пиксельных светодиодных модулях. Расчет схемы. Подключение пикслей индивидуального контроля к блокам питания и контроллеру.
Расчет схемы. Подключение к блокам питания и контроллеру.
Самый сложный и важный момент при работе с пикселями, постараюсь описать подробнее. Опять-таки способ подключения напрямую зависит от того, какой вид пикселей Вы используете. Начнем по порядку:
- Пиксели индивидуального контроля.
— перед началом все кластеры нужно в обязательном порядке протестировать на предмет работоспособности с контроллером.
— все пиксели подключаются через блок питания с напряжением 5 вольт, например, Geniled GL-5V60WM67
— расчет блоков питания производится по количеству пикселей умноженных на максимальную мощность 1 модуля, также следует применить коэффициент запаса (я обычно беру 1,2).
— у каждого модуля 4 провода: белый и красный – провода питания, соответственно «минус» и «плюс». Зеленый и синий провода управления соответсвенно CLK и DAT.
— провода питания подключаются напрямую к блоку питания, причем последовательно можно подключать не более 50 шт. Это очень важный пункт, несоблюдение которого гарантирует провал всего проекта. Синий и зеленый провода подключаются последовательно для всей вывески. Схема полкючения в графике:
Очень важно, чтобы длина проводов управления от контроллера до 1го пикселя была не более 1,5 метров и сечением не менее 1,5 мм.кв, провод должен быть экранированной витой парой, помимо этого еще я рекомендую рядом с проводом управления пустить нулевой, ничем не замыкающийся провод (это позволит несколько уменьшить шум и улучшить качество сигнала).
Не стоит забывать, что потери для низковольтовых сетей очень велики и провода под питание также стоит подбирать очень осторожно, советую Вам везде ставить медь 1.25-1.5мм.кв. и все соединения проводов выполнять пайкой с последующей изоляцией.
