2 Ознакомление с программой «Кристалл»

1 ЛАБОРАТОРНАЯ РАБОТА 2 «Ознакомление с программой «Кристалл» программного комплекса SCAD Office на примере вариантного анализа при подборе сечений элементов статически определимых ферм» Работа выполняется с помощью программы «Кристалл» программного комплекса SCAD Office» (запуск программы осуществляется через меню «Пуск Программы SCAD Office Кристалл», переключение между программами осуществляется нажатием комбинации клавиш «Alt + Tab»). В программе реализованы информационные данные и поверочные расчеты согласно СНиП II-23-81* «Стальные конструкции». Цель работы : ознакомление с основными возможностями программы «Кристалл». Краткое описание программы «Кристалл» При обращении к программе первым на экране монитора появляется главное окно, с помощью которого реализуется выбор режима работы. Каждый из предусмотренных шестнадцати режимов вызывается нажатием на специальную кнопку. Все режимы работы условно можно разделить на три группы: – выполняющие справочные и вспомогательные операции, связанные с проектированием стальных конструкций; – реализующие проверку сечений и узловых соединений на выполнение расчетных требований СНиП;

CrystalDiskInfo самый полный обзор программы, crystal disk

2 – выполняющие проектирование простых конструктивных элементов. Справочные и вспомогательные режимы представлены следующим набо- ром. Стали – основной задачей является реализация рекомендаций СНиП по выбору марок стали (табл.50*), при этом учитывается подход, заложенный в проект нового СНиП.

Кроме того, выдаются справки о соответствии классов стали по СНиП (по ГОСТ 27771-88) маркам стали по ГОСТ или ТУ (табл.51,б) и справочные данные о механических характеристиках (табл.51*). Сортамент металлопроката – режим дает возможности просмотра сортаментов. Болты – режим представляет возможность просмотра сортамента болтов с указанием их класса.

Предельные гибкости – режим представляет возможность просмотра рекомендаций СНиП по предельным гибкостям растянутых и сжатых элементов. Коэффициенты условий работы – режим предназначен для просмотра и выбора значений коэффициентов условий работы элементов (g с ) по рекомендациям СНиП.

Огибающие – определятся невыгодные сочетания многих нагрузок, которые действуют на изгибаемые элементы, строится огибающие эпюры моментов и поперечных сил. Геометрические характеристики – этим режимом реализуется вычисление всех геометрических характеристик поперечного сечения. Расчетные длины – здесь реализованы рекомендации из табл. 11, 12, 13* и 17,а СНиП и из Еврокода-3.

Предельные прогибы – даны таблицы 19,21,22 СНиП 2.01.07-85* «Нагрузки и воздействия» с ограничениями на прогибы элементов конструкций. Последующие режимы являются функциональными и предназначены для проверки конструктивных решений стальных конструкций и соединений на соответствие требованиям СНиП по прочности, устойчивости и гибкости или же для реализации некоторой части таких проверок, имеющей самостоятельный интерес. Сопротивление сечений – в этом режиме определяются коэффициенты использования ограничений для любого из предусмотренных программой типов поперечных сечений при действии произвольных усилий. Кроме того, строятся кривые взаимодействия для любых допустимых комбинаций пар усилий. Болтовые соединения – для определенного числа конструктивных решений болтовых соединений определяются коэффициенты использования ограничений и строятся кривые взаимодействия для любых допустимых комбинаций пар усилий.

CrystalDiskInfo — Проверяем Жесткий Диск

3 Фрикционные соединения – аналогичен предыдущему режиму, но с другим набором конструктивных решений. Местная устойчивость – этот режим реализует проверки местной устойчивости стенок и поясных листов изгибаемых и сжатых элементов, при этом не рассматриваются подкрановые балки, а также балки со стенкой, подкрепленной продольными ребрами.

Наконец, для некоторых видов наиболее распространенных конструктивных элементов реализуется комплексная проверка и возможность подбора сечений. Элементы ферм – этот режим реализует все необходимые проверки элементов ферм на прочность и устойчивость, при этом работа начинается с определения расчетных значений усилий от задаваемых вертикальных внешних нагрузок для конструктивных схем, наиболее часто используемых на практике.

Возможен вариант работы с подбором сечений. Балки – режим аналогичен предыдущему, но ориентирован на рассмотрение двутавровых (сварных и прокатных) однопролетных балок с различными условиями опирания.

Неразрезные балки – в режиме реализуются те же функции, что и для режима Балка, но применительно к многопролетной (до пяти пролетов) конструкции, которая может иметь консоли по концам. Возможными поперечными сечениями являются прокатные двутавры и швеллеры или сварные двутавры.

Стойки – режим аналогичен предыдущему, но ориентирован на рассмотрение колонн и стоек различного поперечного сечения. Опорные плиты – рассматриваются части пластины базы колонны при различных вариантах их окаймления ребрами.

Обращение к любой из указанных кнопок приводит к появлению специального многостраничного диалогового окна, с помощью которого выполняются операции для выбранного режима работы. Кроме того, в главном окне располагается ряд кнопок, являющихся общими элементами управления для всех режимов работы. К ним относятся кнопки: Выход, Параметры и Справка.

Кнопки Справка и Выход выполняют обычные для Windows-приложения функции – запрос справочной информации и прекращение работы. Назначение кнопки Параметры описано ниже. Для выхода в главное окно программы во всех режимах используется кнопка Меню. Кроме того, имеется возможность перехода в режим выполнения расчетов в соответствии с Еврокод-3.

4 Краткое описание подпрограммы «Подбор сечений элементов статически определимых ферм» С помощью этого режима осуществляются все необходимые проверки элементов ферм на прочность и устойчивость, а также проверяется их нормируемая гибкость. При этом работа начинается с определения расчетных значений усилий от задаваемых внешних нагрузок для схем конструкции, наиболее часто используемых на практике.

Возможен вариант работы с подбором сечений из заранее составленного сортамента поперечных сечений. При работе режима для каждого элемента фермы выполняются проверки по: – прочности — п. 5.2; – устойчивости в плоскости и из плоскости фермы — п. 5.3; – по предельной гибкости — пп.6.15-6.16.

Ограничение реализации: При подборе и проверке элементов ферм приняты следующие значения коэффициента условий работы – поясов, опорных раскосов, растянутых элементов решетки, сжатых элементов решетки крестового сечения — 0.95 – сжатых элементов решетки таврового сечения при гибкости их больше 60 — 0.8 Окно состоит из трех закладок: – общие данные – сечения – нагрузки. Страница «Общие данные» содержит группу из шести кнопок, нажатие на которую приводит к выбору конфигурации фермы.

Все они статически определимые и предполагаются закрепленными в крайних узлах нижнего пояса статически определимым способом по балочной схеме. Для выбранной конфигурации задается пролет фермы и ее высота на опоре, если речь идет о трапециевидной схеме, то указывается уклон верхнего пояса, который можно задать либо в градусах, либо в процентах.

К числу главных задаваемых характеристик принадлежит и количество панелей верхнего пояса (обязательно четное число), при этом предполагается, что пролет разбит на панели равномерно. На этой же странице с помощью радиокнопок указывается вариант раскрепления узлов верхнего и нижнего пояса из плоскости фермы. Наконец, имеется возможность задать предельно допустимое значение прогиба фермы в долях от величины пролета (оно будет сопоставлено с относительным прогибом от действия расчетных значений нагрузок). На странице «Сечения» реализуется выбор задаваемых поперечных сечений основных элементов фермы. Предполагается, что по длине фермы ни сече-

5 ния поясов, ни сечения элементов решетки не меняются. Все сечения компонуются из парных уголков, располагаемых в форме тавра (равнополочные или неравнополочные уголки, последние в двух вариантах) или в форме креста из равнополочных уголков, а также из труб круглого и прямоугольного сечений.

При выборе сечений элементов используется база данных прокатных профилей, и вводимое значение зазора между уголками, работа с такими данными описана выше. Выбранный нажатием радиокнопки элемент, на схеме выделяется красным цветом, а сечение, на котором остановился пользователь, обозначается в поле выбора.

Страница «Нагрузки» во многом напоминает ту, которая описана в режиме Огибающие, однако здесь имеются и свои особенности. Во-первых возможна лишь равномерно распределенная нагрузка и сосредоточенная сила, во вторых, позиция сосредоточенной силы по пролету фермы задается указанием числа панелей верхнего пояса, располагаемых слева от силы.

При этом даже в тех случаях, когда нагрузка приложена к нижнему поясу (это является предметом выбора), количество панелей указывается по верхнему поясу фермы. При нажатии на кнопку выбора пояса, к которому приложена нагрузка, в окне отображения появляется условная схема соответствующего пояса с засечками в месте расположения узлов, а при задании нагрузки (после нажатия на кнопку Добавить) — схема соответствующего нагружения со всеми введенными нагрузками.

Ограничение реализации: Предполагается, что в пределах одного загружения все нагрузки приложены к одному поясу (верхнему или нижнему), выбор которого осуществляется при помощи кнопок Нижний/Верхний. Внизу окна имеется возможность указать наличие или отсутствие динамических нагрузок на ферме.

Если все нагрузки являются статическими, то в соответствии с примечанием 1 к таблице 20* СНиП, проверка гибкости растянутых элементов выполняется только в вертикальной плоскости. Кнопка «Вычислить», как всегда, приводит к появлению значения Kmax и типа проверки (прочность, устойчивость, гибкость), при которой этот максимум реализовался. Можно оперативно ознакомиться и со значениями все других коэффициентов использования ограничений, используя кнопку Факторы, после чего раскроется окно Диаграмма факторов. Кнопка «Подбор» позволяет перейти в режим целенаправленного перебора поперечных сечений элементов фермы с заменой номеров выбранных пользователем уголков (тип поперечного сечения и условия раскрепления не меняются). Программа переходит к следующему большему по площади номеру профиля в каталоге, из которого были первоначально выбраны поперечные сечения, если при проверках рассматриваемого элемента (например, верхнего поя-

6 са) было обнаружено значение коэффициента использования ограничений K > 1 или к следующему меньшему по площади номеру профиля, если K < 1. Такие переходы осуществляются до тех пор, пока по всем проверкам не будет выполнено условие K < 1, а замена профиля ближайшим меньшим дает K >1, т.е. найден наименьший из удовлетворяющих требованиям норм профиля. Перебор по различным группам элементов фермы (верхнему и нижнему поясам, раскосам, стойкам) реализуется независимо.

После завершения подбора на экране появляется окно с рекомендациями по выбору поперечных сечений. Пользователь может отвергнуть эти рекомендации (кнопка Отмена) или согласиться с ними. В последнем случае нажимается кнопка Применить и все рекомендованные сечения будут переданы для выполнения проверочного расчета новой конструкции. Если в процессе подбора было испробовано максимальное сечение из сортамента и оно дает значение K > 1, то в окне появляется соответствующее сообщение и кнопка Применить не может использоваться. Задания для выполнения лабораторной работы Варианты заданий необходимо выбирать согласно значениям A 1 …A 5 , ко-

торые выбираются из следующих условий:
A 1	– количество гласных букв в фамилии;
A 2	– количество согласных букв в фамилии;
A 3	– количество гласных букв в имени;
A 4	– количество согласных букв в имени.
A 5	– номер группы.
Исследуемый пункт программы «Кристалл»: «Подбор сечений элементов
статически определимых ферм» .
Конструктивное решение:
A 3	1	2	3	4	5	6
Тип фермы
Пролет		фермы: L	= 6× A 1 , м.
Высота фермы: H = A 2 /2, м.
Шаг расположения ферм: s = 3× A 4
Количество панелей верхнего пояса: 4× A 1 .
Наклон: 18° (при A 3 > 3);
Максимальный прогиб: L / 200.
Сечения элементов ферм:
A 5		1	2	3		4	5
Сечения элементов ферм

Источник: studfile.net

Кристалл

Кристалл — специальная программа для расчета и проверки элементов металлических конструкций в соответствии с правилами и нормами строительства (СНиПами). Кристалл является узкоспециальным софтом и находит применение исключительно в архитектурно-строительной сфере.

Анализ металлоконструкций в программе ведется по специальным режимам:

• Справочные режимы позволяют правильно подойти к выбору марок стали, болтовых соединений, сварочных материалов, условий работы и т.д.
• Режимы расчета геометрии и нагрузок на конструктивные элементы: определение расчетных длин, геометрических параметров и действующих сил на элементы конструкций.
• Проверка металлических конструкций на прочность, стойкость к нагрузкам, гибкость и т.д.

Программа Кристалл совместима с современными версия Windows (64 и 32 бит) и полностью представлена на русском языке.

Источник: www.softsalad.ru

Программа кристал что это

Оформить заказ на приобретение Программы сателлиты КРИСТАЛЛ

Программа КРИСТАЛЛ создана для решения следующих профессиональных задач — исследования, подбора и расчёта элементов стальных конструкций, а также проверки на соответствие строительным правилам и нормам. Система программного комплекса проверяет исследуемые модули с учетом множества видов поперечных сечений по направлению устойчивости как модели в целом, так и и ее элементов в процессе изменения геометрии.

КРИСТАЛЛ соответствует следующим правилам и нормам:

• СНиП II-23–81* «Стальные конструкции. Нормы проектирования»,
• СП 53-102-2004 «Общие правила проектирования стальных конструкций»,
• СП 16.13330 Редакция СНиП II-23-81* «Стальные конструкции»,
• ДБН В.2.6-163:2010 и ДБН В.2.6-198:2014 «Стальные конструкции»,
• Eurocode-3,
• Госстандарты СНиП II-23-81 «Пособие по проектированию стальных конструкций (к СНиП II-23-81*) / ЦНИИСК им. Кучеренко»;
• Нормы СНиП 53-1-96 «Стальные конструкции. Нормы проектирования».

Программа соответствует нормам и правилам и имеет паспорт аттестации Госстроя РФ.

Система «Кристалл» продумана в качестве профессионального инструмента для работы с различными соединениями. В системе представлены 20 главных режимов, которые видны при открытии главного окна.

• Режим «Сталь» создан для сравнения на соответствия рекомендаций по различным нормативным актам по маркировке стали. Различные классы стали по стандартам ОСТ и ТУ, справки о технических характеристиках. Здесь есть подробная справка об использовании стали в различных конструкциях по нормам.
• Режим «Сортамент металлопроката» используется для выбора сорта и вида металлических изделий c подробной информацией по характеристикам профилей.
• Режим «Болты» применяется для ознакомления с сортаментом болтов и их классов.
• Режим «Предельные гибкости» показывает необходимые нормативные акты, значения и характеристики, касаемые этого показателя.
• Режим «Коэффициенты условий работы» поможет подобрать оптимальные показания растяжения, сжатия и изгиба различных элементов с учетом норм строительства.
• Режим «Материалы для сварки» поможет подобрать материалы для сварных соединений, расчетных сопротивлений сварных соединений с учетом нормативных требований.
• Режим «Предельные прогибы» представляет собой информативную выжимку в виде таблицы, собранные по актуальным данным, где представлены предельные значения на прогибы моделей в конструкции.
• Режим «Сортамент листовой стали» проинформирует о сортах, характеристиках и возможностях этого материала, пригодного для использования в различных установках.
• Режим «Высокопрочные болты» выдаёт справку по размерам и другим характеристикам болтов.
• Режим «Огибающие» помогает в построении огибающих для установки устойчивости.
• Режим «Линии влияния» поможет выстроить линии влияния при действии нагрузок на балки.

Функциональные режимы работы

• Эти функции помогают с проверкой конструктивных готовых продуктов, в основе которых использования стальные сооружения и соединительные элементы, на пригодность правилам и нормам строительства. В частности, на прочность и гибкость в различных условиях и под влиянием внешних факторов.
• Режим «Геометрические характеристики» поможет автоматически вычислить свойства и другие необходимые преимущества поперечного сечения. Для расчета различных видов жёсткости используются акты и принципы Eurocode 3.
• Режим «Расчётные длины» поможет рассчитать коэффициент расчётной длины с учетом нормативных актов в сфере строительства Eurocode 3 с участием расчётных длин стоек для рамной конструкции.
• Режим «Сопротивление сечений». Потребуется, если необходимо выявить коэффициент ограничения для поперечных сечений в различных условиях и усилиях. Причём можно использовать любой из 16 разновидностей данных сечений, а также можно комбинировать различные пары усилий и конструировать кривые, если это допустимо.
• Режим «Болтовые соединения» определит варианты применяемых на практике конструктивных задач, назначит ограничения с применением болтовых креплений, построит кривые при комбинировании возможных пар усилий.
• Режим «Фрикционные соединения» определит ограничения для конструктивных задач с применением высокопрочных болтов с контролем натяжения.
• Режим «Сварные соединения». Система проверяет сварные элементы и методы их присоединения, формирует кривые, которые показывают насколько пары усилий допустимы.
• Режим «Местная устойчивость». Используют этот режим, когда необходимо проверить на локальную устойчивость стенки и поясных листов в сгибаемых и сжатых модулях. Обратите внимание, что в режиме нельзя использовать подкрановые балки или модули со стенкой, подкрепленной продольными ребрами.
• Режим «Фермы». В рамках этого режима анализируется способность ферм реализовать значение устойчивости и прочности, а также определить максимальное значение гибкости в популярных конструкционных образцах. При расчете участвуют значения усилий, либо их комбинирование в зависимости от вертикальных нагружений. Есть возможность выбрать самый подходящий вид сечения.
• Режим «Элементы ферм». Режим производит расчет усилий и проверку на изгиб и стойкость ферм разной конфигурации с возможностью выбора сечения.
• Режим «Балки». Здесь проверяются сварные и прокатные балки на прогиб и прочностные характеристики при самых популярных условиях опирания и различными конфигурациями сечений.
• Режим «Стойки» анализирует и проектирует разнообразной конфигурации сочетание модулей — колонн и стоек поперечного сечения.
• Режим «Опорные плиты» анализирует базовые плиты колонн при определенных вариантах расположения рёбер.
• Режим «Неразрезные балки» проверяет на сочетание сечений к многопролетным балкам, изучает до пяти пролётов, включая модули, снабжённые консолями.
• Режим «Листовые конструкции» определяет коэффициент прочности сооружения в цилиндрических и конических оболочек и панелей.

Продукт предназначен для работы в среде Windows, включая привычную для пользователя компоновку и диалоговые окна. Настройте программу под свои задачи, выбирая единицы измерений, настраивайте каталоги, язык, формат данных и даже стиль оформления. .

Результаты вычислений могут быть представлены в виде иллюстрированного отчета, создаваемого автоматически. Отчет передается в любое приложение Windows, ассоциированное с форматом RTF (например, Word).

Help (Справочная информация)

Программный продукт имеет в составе подробную справочную информацию, которая включает в себя как описание пользовательского интерфейса, так и правил работы с самим продуктом.

Источник: scad-soft.ru

Кристалл

Программа предназначена для выполнения проверок элементов и соединений стальных конструкций на соответствие требованиям СНиП II-23-81* «Стальные конструкции. Нормы проектирования», СП 53-102-2004 «Общие правила проектирования стальных конструкций», СП 16.13330 Актуализированная редакция СНиП II-23-81* «Стальные конструкции», ДБН В.2.6-163:2010 и ДБН В.2.6-198:2014 «Стальные конструкции» и Eurocode-3. Кроме того, при создании программы использовались связанные со СНиП II-23-81* государственные стандарты, «Пособие по проектированию стальных конструкций (к СНиП II-23-81*) / ЦНИИСК им. Кучеренко» и некоторые методологические положения норм СНиП 53-1-96 «Стальные конструкции. Нормы проектирования».

Соответствие СНиП подтверждено сертификатом Госстроя России.

Возможности

В программе реализованы следующие режимы работы:

Сталь — основной задачей является реализация рекомендаций СНиП, СП, ДБН по выбору марок стали. Кроме того, выдаются справки о соответствии классов стали по ГОСТ 27771-88 маркам стали по ГОСТ или ТУ, а также справочные данные о механических характеристиках.

Сортамент металлопроката — обеспечивает просмотр сортаментов металлопроката с выдачей всех характеристик профилей.

Болты — используется для просмотра сортамента болтов с указанием их класса.

Предельные гибкости — просмотр рекомендаций нормативных документов по назначению предельных гибкостей.

Коэффициенты условий работы — просмотр и выбор значений коэффициентов условий работы элементов.

Материалы для сварки — реализованы требования СНиП, СП и ДБН в части выбора материалов для сварных соединений и в части выбора расчетных сопротивлений сварных соединений.

Предельные прогибы — приведены таблицы СНиП 2.01.07-85* «Нагрузки и воздействия» (или ДСТУ Б В.1.2-3:2006 при работе по ДБН B.2.6-163:2010 или ДБН B.2.6-198:2014) с ограничениями на прогибы элементов конструкций.

Сортамент листовой стали — приведена информация о сортаментах листовой стали.

Высокопрочные болты — здесь приведены размеры и характеристики высокопрочных болтов, гаек и шайб.

Огибающие — определяются невыгодные сочетания многих нагрузок, которые действуют на изгибаемые элементы, строятся огибающие эпюры моментов и поперечных сил.

Линии влияния — построение линий влияния в многопролетных неразрезных балках постоянного поперечного сечения.

Геометрические характеристики — вычисляются все геометрические характеристики поперечного сечения (включая секториальные моменты инерции).

Расчетные длины — реализованы рекомендации СНиП, СП, ДБН и Еврокод-3. В результате работы можно получить значения коэффициента расчетной длины.

Сопротивление сечений — определяются коэффициенты использования ограничений для любого из предусмотренных программой типов поперечных сечений при действии произвольных усилий. Кроме того, строятся кривые взаимодействия для любых допустимых комбинаций пар усилий.

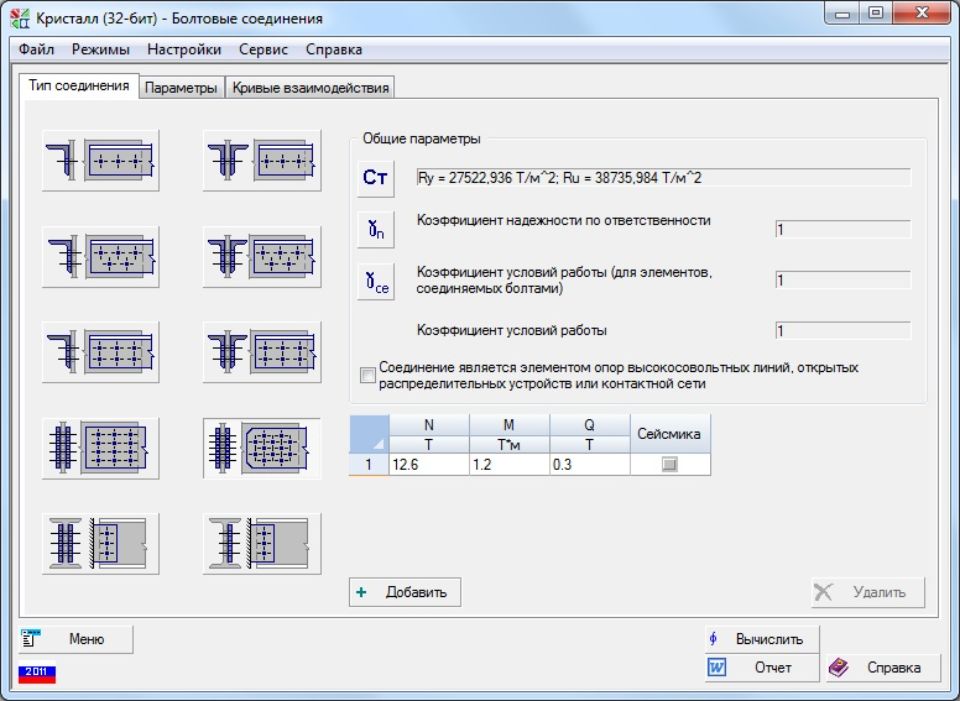

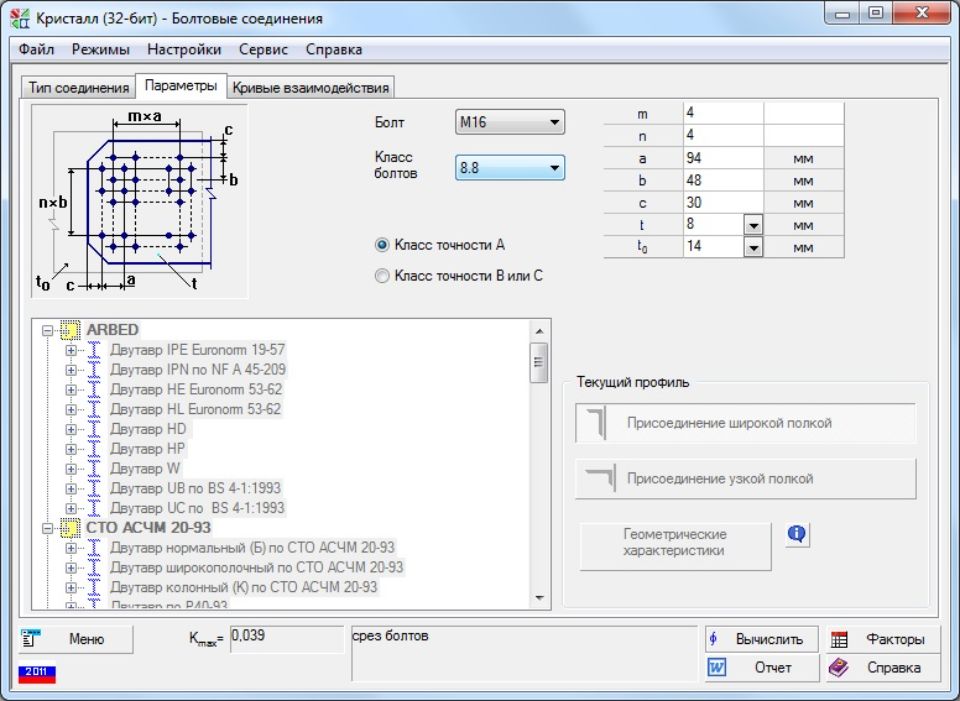

Болтовые соединения — для различных конструктивных решений болтовых соединений определяются коэффициенты использования ограничений и строятся кривые взаимодействия допустимых комбинаций пар усилий.

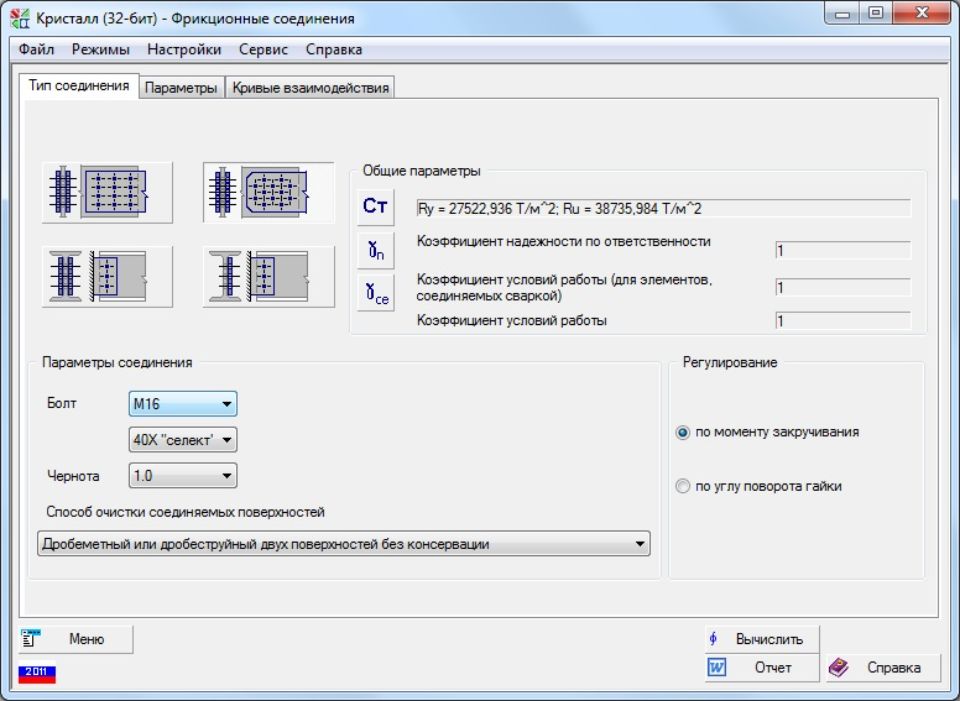

Фрикционные соединения — аналогичен предыдущему режиму, но с другим набором конструктивных решений на основе использования высокопрочных болтов с контролируемым натяжением.

Сварные соединения — для различных конструктивных решений сварных соединений определяются коэффициенты использования ограничений и строятся кривые взаимодействия допустимых комбинаций пар усилий.

Местная устойчивость — проверка местной устойчивости стенок и поясных листов изгибаемых и сжатых элементов, при этом не рассматриваются подкрановые балки, а также балки со стенкой, подкрепленной продольными ребрами.

Фермы — реализуются все необходимые проверки элементов ферм на прочность, устойчивость и предельную гибкость для схем конструкций, наиболее часто используемых на практике. Определяются расчетные значения усилий и их сочетаний от задаваемых вертикальных внешних нагрузок. Предусмотрен подбор сечений.

Элементы ферм — для отдельного стержневого элемента, являющегося элементом ферменной конструкции, реализуются все необходимые проверки на прочность и устойчивость. Предусмотрен подбор сечений.

Балки — режим аналогичен предыдущему, но ориентирован на анализ и проектирование сварных и прокатных балок с различными условиями опирания.

Стойки — режим аналогичен предыдущему, но ориентирован на анализ и проектирование колонн и стоек различного поперечного сечения.

Опорные плиты — рассматриваются пластины, составляющие базу колонны, при различных вариантах их окаймления ребрами.

Неразрезные балки — режим аналогичен режиму Балки, но применительно к многопролетной (до пяти пролетов) конструкции, которая может иметь консоли по концам.

Листовые конструкции — определяются коэффициенты использования ограничений по прочности и устойчивости листовых конструкций одного из трех видов — круговых цилиндрических или конических оболочек, а также цилиндрических панелей.

Удобный интерфейс

Программа работает в операционной среде Windows. Организация пользовательского диалога и элементы управления полностью соответствуют этой среде.

Документирование работы

Результаты вычислений могут быть представлены в виде иллюстрированного отчета, создаваемого автоматически. Отчет передается в любое приложение Windows, ассоциированное с форматом RTF (например, Word).

Help (Справочная информация)

Программа снабжена подробной справочной информацией, которая включает описание пользовательского интерфейса и правил работы с программой.

Источник: scadsoft.com

Расчет металлических конструкций в программе КРИСТАЛЛ

Р асчет металлических конструкций (элементов) в п рограмме КРИСТАЛЛ производится в соответствии с СП 16.13330.2017 и СП 16.13330.2011, а также EN 1993-1-2. С ВК SCAD Кристалл связан посредством импорта нагрузок.

Расчет произвольных металлических конструкций производится в основном модуле ВК SCAD

Постоянно ведется работа по модернизации, включающая добавление новых сортаментов, учет изменений законодательства, исправление и уточнение алгоритмов расчета, добавление новых видов расчета. Последним добавлением было введение расчета огнестойкости по Eurocode.

Расчет металлических конструкций в программе включает проверочный режим, который определяет коэффициент использования, а также подбор поперечных сечений на основе удовлетворения прочности по первому предельному состоянию.

Главное окно программы представляет собой меню для выбора режима работы. Представлены следующие группы режимов:

• справочные;
• вспомогательные;
• реализующие проверку сечений и соединений на выполнение нормативных требований;
• выполняющие проектирование простых конструктивных элементов

Справочные включают сведения о механических свойствах проката, сортаменты металлопроката и болтов, предельные гибкости и прогибы, характеристики материалов для сварки.

Вспомогательные охватывают:

• огибающие – расчет наиболее опасных значений моментов и перерезывающих сил на основе анализа различных загружений.
• линии влияния – построения линий в многопролетных балках
• геометрические характеристики поперечного сечения металлопроката и сварных профилей
• расчетные длины по таблицам СНиП и Eurocode 3

• · Болтовые соединения;
• · Фрикционные соединения;
• · Сварные соединения;
• · Местная устойчивость

Проектные режимы отличаются наличием функции Подбор , с помощью которой автоматически определяется элемент, удовлетворяющий критериям прочности:

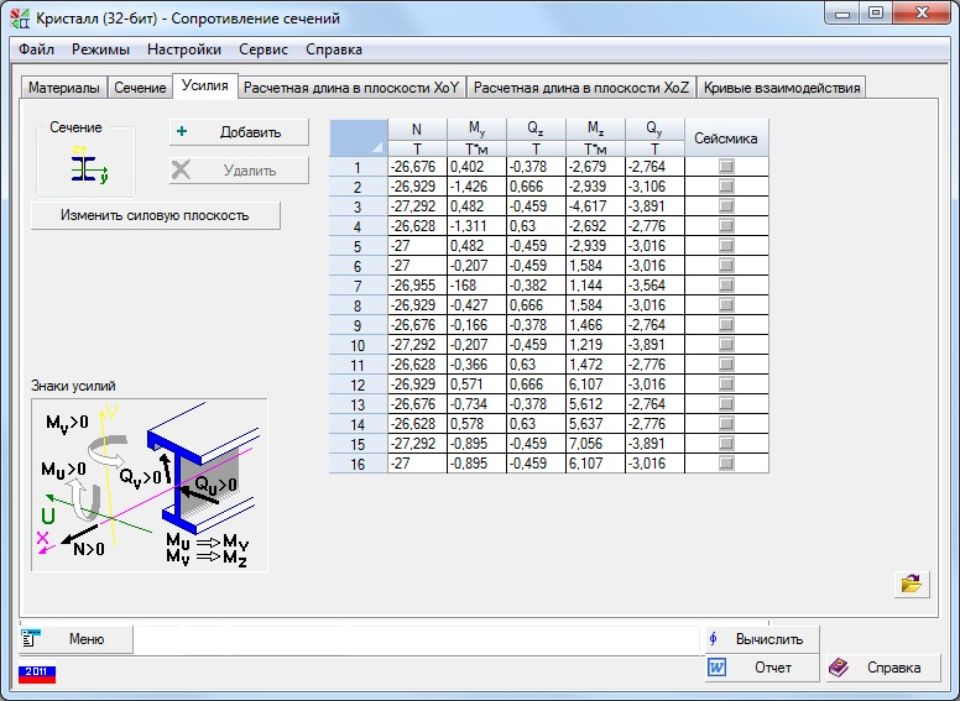

• Сопротивление сечений*– расчет коэффициента использования заданного типа сечения при заданных нагрузках;
• Фермы– проверка элементов ферм на прочность и устойчивость;
• Элемент фермы– проверка отдельного стержневого элемента фермы на прочность и устойчивость с подбором сечения;
• Балки– проверка и подбор сечения двутавровых и швеллерных балок;
• Неразрезные балки– то же применительно к многопролетным балкам;

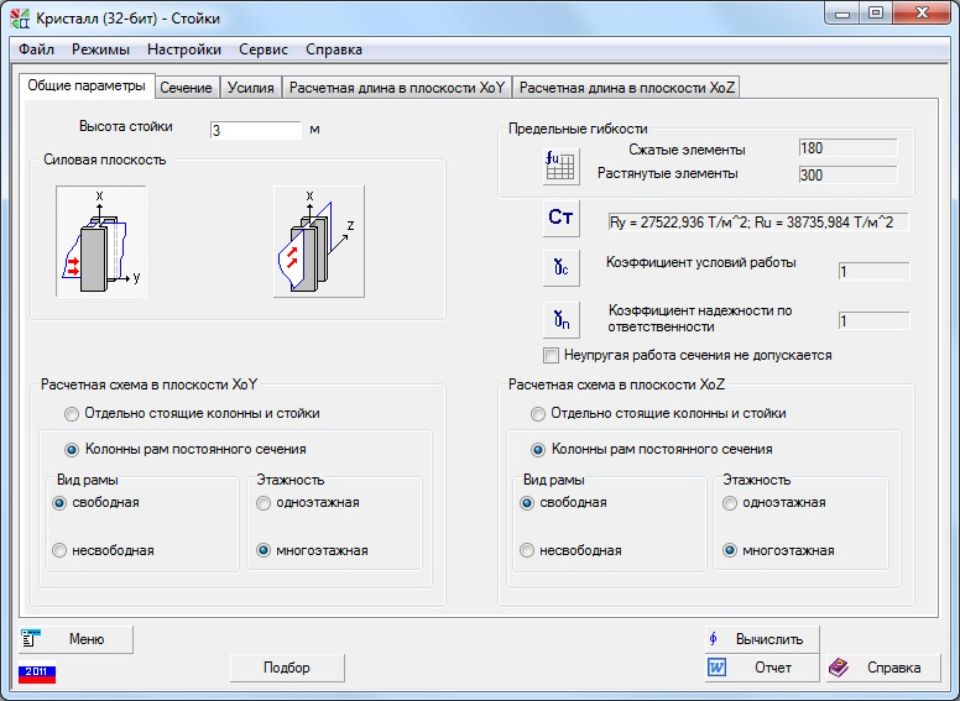

• Стойки– проверка прочности и устойчивости сечения стоек или колонн;
• Опорные плиты– проверка базовых плит колонн при различных схемах расположения ребер;
• Листовые конструкции– проверка прочности и устойчивости цилиндрических или конических оболочек, а также цилиндрических панелей.

Рассмотрим расчет металлических конструкций в программе Кристалл на примере проверки и подбора сечения элементов фермы:

Расчет ферм начинается с выбора СНиП или СП. Далее последовательно заполняем закладки.

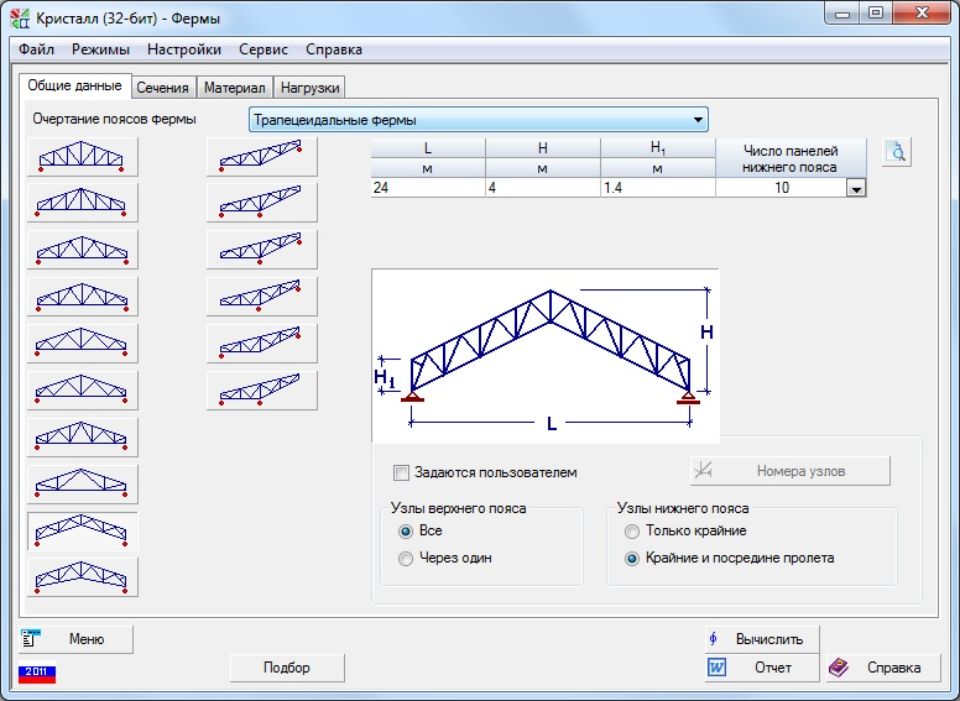

На закладке Общие данные выбираем вариант конструкции фермы, вводим основные размеры и количество панелей нижнего пояса.

Ниже определяются условия раскрепления из плоскости, которые могут быть задаваться отдельно для каждого узла.

На закладке Сечения выбираем профиль отдельно для элементов нижнего и верхнего пояса, раскосов, стоек и опорных раскосов.

Программа Кристалл обеспечивает быстрый вызов часто используемых сечений из БД пользователя.

На следующей закладке Материал уточняем марку стали и некоторые дополнительные параметры.

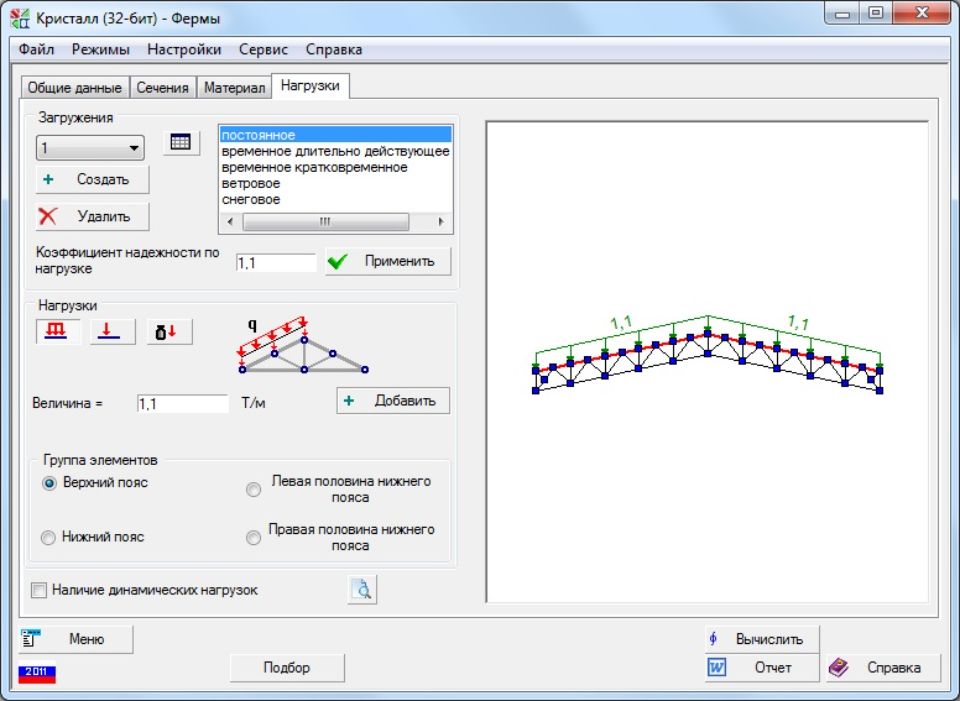

На закладке Нагрузки вводим сосредоточенные и распределенные нагрузки для каждого загружения. В каждом узле может быть свое значение нагрузки. Вес самой фермы вводится автоматически как отдельное загружение.

После ввода всей исходной информации конструктор нажимает кнопку Вычислить или Подбор .

Функция Вычислить отображает максимальный коэффициент использования по всем факторам для заданной конструкции.

Благодаря функции Подбор определяется для каждого типа элемента фермы ближайшее сечение из того же семейства, обеспечивающее коэффициент использования < 1 .

Слева в таблице результат подбора сечений.

Нажатие кнопки выводит отчет со всеми графическими схемами, исходными данными и результатами расчета.
