Программный продукт CREDO DAT

Назначение: камеральная обработка наземных и спутниковых геодезических измерений в сетях и съемки в выбранной СК, с учетом модели геоида, комплекса редукционных поправок; обработка измерений разных классов и разнообразных методов геодезических построений.

Области применения: линейные и площадные инженерные изыскания объектов промышленного, гражданского и транспортного строительства, геодезическое обеспечение строительства, маркшейдерское обеспечение работ при добыче и транспортировке нефти и газа, подготовка информации для кадастровых систем, геодезическое обеспечение геофизических методов разведки, маркшейдерское обеспечение добычи полезных ископаемых открытым способом, создание и реконструкция городских, межевых, государственных опорных сетей.

Исходные данные:

• · файлы электронных тахеометров (измерения и/или координаты), GNSS-систем (координаты и/или вектора);
• · рукописные журналы измерения углов, линий и превышений;
• · координаты и высоты исходных точек;
• · рабочие схемы сетей и расчетов;
• · растровые файлы картографических материалов.

• · Импорт данных, полученных с электронных регистраторов и тахеометров в форматах — Sokkia (SDR), Nikon (RDF,TXT), Geodimeter (ARE, JOB, IN), Leica (GRE, GSI, IDEX), Topcon (GTS6, GTS7), Trimble (М5), FOIF(670/680), KOLIDA (KTS 440,550).
• · Импорт результатов постобработки ГНСС измерений из файлов соответствующих форматов — SNAP-файлы (PINACLE), данные по станциям и базовым линиям *.txt, *.csv (LGO), *.asc (TGO, TBC), *.tvf (Topcon Tools), отчеты по решению базовых линий (Spectrum Survey).
• · Импорт данных через последовательный порт непосредственно с электронных тахеометров.
• · Импорт прямоугольных координат и измерений из текстовых файлов в произвольных форматах, настраиваемых пользователем.
• · Загрузка файлов TMD и растровых подложек (BMP, TIFF, TIF, JPG, JPEG, PNG, GIF) с файлами привязки (TIE, TAB, BPW, TFW), подготовленных в программах CREDO ТРАНСФОРМ, MapInfo, ArcView/ArcInfo, Photomod.
• · Трансформирование растровых подложек с использованием до 4 точек привязки.
• · Настройка и использование нескольких классификаторов, обработка кодовых строк расширенной системы кодирования для полевой регистрации геометрической и атрибутивной информации о топографических объектах.
• · Создание и использование собственных систем (наборов кодов) полевого кодирования;
• · Ввод и табличное редактирование данных, включая работу с буфером обмена для станций, ходов, пунктов, векторов ГНСС и отдельных измерений, отключение/восстановление пунктов и измерений, работа с блоками данных, использование интерактивных графических операций.
• · Предварительная обработка измерений, учет различных поправок — атмосферных, за влияние кривизны Земли и рефракции, переход на поверхность относимости. Редуцирование направлений и линий на эллипсоид, плоскость в поперечно-цилиндрической проекции Меркатора в системах координат СК42, СК63, СК95, МСК NNN, UTM и им подобных или пользовательских с настраиваемыми значениями долготы осевого меридиана, смещения по X, Y и масштабом по осевому меридиану.
• · Расчет среднего коэффициента рефракции для объекта и последующий учет его в превышениях тригонометрического нивелирования.
• · Учет аномалий высот геоида (модель EGM2008) в спутниковых высотных измерениях.
• · Выявление, локализация и нейтрализация грубых ошибок в исходных данных, линейных угловых измерениях и нивелировании автоматически (Lp-метрика,) и в диалоговом режиме (трассирование).
• · Совместное или раздельное уравнивание плановых спутниковых измерений, (линейно-угловых) и высотных (систем и ходов геометрического, тригонометрического нивелирования) геодезических сетей разных форм, классов и методов (комбинации методов) создания, выполняемое параметрическим способом по методу наименьших квадратов. Обеспечена возможность выполнять совместное уравнивание измерений разной точности и разных методик с развернутой оценкой точности, включающей эллипсы ошибок.
• · Уравнивание геодезических построений с учетом ошибок исходных данных.
• · Установление параметров связи пространственных систем координат на участок работ, анализ качества исходных пунктов в плане и по высоте с на основании установленных параметров связи.
• · Создание региональной модели геоида на участок работ, экспорт созданной модели в текстовый файл и в формат RGM.
• · Поэтапное или совместное уравнивание многоранговых сетей.
• · Хельмерта, аффинное преобразование координат, пересчет координат из прямоугольных в геодезические.
• · Расчет различных геодезических задач (группа задач ОГЗ — обратная геодезическая задача, разбивка, цепочка с возможностью учета различных поправок, группа задач по обмерам и построениям — расчет угла, обмер, проекция, створ-перпендикуляр и т.д) с заполнением соответствующих таблиц и выдачей ведомостей.
• · Обработка тахеометрической съемки с формированием точечных, линейных и площадных топографических объектов и их атрибутов по данным полевого кодирования.
• · Интерактивное формирование точечных, линейных и площадных топографических объектов и их атрибутов по данным полевых абрисов.
• · Проектирование опорных геодезических сетей (в том числе с учетом ошибок исходных пунктов), выбор оптимальной схемы сети, необходимых и достаточных измерений, подбор точности измерений.
• · Создание ведомостей и каталогов, выдача их в принятой форме. Настройка выходных документов согласно национальным стандартам или стандартам предприятия, настройкой на любые языки, включая языки типа иврит или арабский с использованием редактора шаблонов.
• · Создание чертежей и планшетов (1:500-1:5000), схем планово-высотного обоснования в принятых или настраиваемых условных обозначениях, полное оформление в чертежной модели и печать графических документов.
• · Формирование шаблонов топографических листов стандартных масштабов.
• · Экспорт результатов в распространенные форматы: DXF (AutoCAD), MIF/MID (MapInfo), в форматы CREDO (CDX), CREDO (TOP/ABR), в настраиваемые пользователем текстовые форматы.
• · Экспорт данных через последовательный порт непосредственно в электронные тахеометры.

• · каталоги и ведомости измерений, координат и отметок;
• · схемы планово-высотного обоснования;
• · чертежи и планшеты с зарамочным оформлением в М 1:500 — 1:5000;
• · файлы форматов DXF, MIF/MID (MapInfo);
• · файлы формата CREDO (CDX), CREDO (TOP/ABR);
• · текстовые файлы в форматах, настраиваемых пользователем.

Внутренние форматы данных: формат CREDO.

Новое в КРЕДО ДАТ 5.0

КРЕДО ДАТ. От и До.

Характеристика интерфейса: стандартный интерфейс Windows. Язык русский с возможностью настройки выходных форм на любом языке, поддерживаемом Windows.

• · гибкий интерфейс рабочей среды, обеспечивающий удобство работы для различных задач;
• · отсутствие ограничений на объем обрабатываемой информации в сетях и при съемке;
• · отсутствие ограничений на формы и методы создания обрабатываемых сетей геодезической опоры;
• · расширенная система сбора геометрической и атрибутивной информации;
• · возможность оперативного подключения процедур чтения данных из появляющихся новых форматов файлов электронных регистраторов и тахеометров;
• · совместная обработка измерений, выполненных разными методами и с разной точностью;
• · развитые процедуры уравнивания спутниковых и наземных измерений;
• · развитый аппарат поиска и выделения грубых ошибок;
• · интерактивные возможности проектирования плановых и высотных сетей;
• · графическая иллюстрация процессов обработки;
• · возможности настройки процедур ввода, обработки и создания выходных документов под стандарты предприятия, национальные стандарты и языки.

Кратко охарактеризуем основные элементы рабочего окна системы CREDO_DAT, вид которого представлен на рисунке 1.

Окно включает следующие элементы:

главного меню (строка меню);

панели инструментов, содержащие иконки для быстрого доступа к командам меню;

окно табличного редактора для просмотра, ввода и редактирования данных с клавиатуры;

графическое окно проекта, предназначенное для отображения элементов проекта и выполнения над ними интерактивных действий.

строку состояния, где показано краткое описание выбранного инструмента или команды, состояние режимов клавиатуры, координаты указателя мыши в графическом окне, состояние проекта (модифицирован, предобработан/уравнен).

Строка главного меню содержит следующие пункты:

Файл — работа с файлами проекта, например, создать, открыть, сохранить, импортировать, экспортировать;

Правка — осуществляет работу с элементами таблиц и элементами графического окна проекта;

Вид — содержит команды для визуализации и отображения графического окна проекта, настройки панелей инструментов и т.д.;

Установки — содержит команды начальных установок системы, вид и формат таблиц ввода данных и т.д.;

Данные — работа с вкладками табличного редактора, поиска данных, их редактирование, вывод на печать, определение параметров проекта;

Расчеты — осуществляет такие действия, как предобработка, анализ поиска на грубую ошибку измерений, уравнивание;

Ведомости — содержит команды для просмотра и вывода результатов на печать;

Чертежи — содержит команды для создания и оформления чертежа (планшета) в соответствии с общепринятыми нормами.

Окно — позволяет осуществлять визуальный контроль над открытыми файлами;

Справка — содержит помощь.

Рисунок 1 Рабочее окно системы CREDO_DAT

В строке меню скрыты выпадающие меню с основными командами необходимыми для организации управления работы в CREDO_DAT.

Программа имеет несколько инструментальных панелей инструментов: Стандартная, Вид, Операции, Фрагмент чертежа, Планшеты, Формат листа. Для быстрого доступа к наиболее часто используемым командам включение и выключение панелей осуществляется с помощью команды Панели инструментов в меню Вид.

Основные команды пунктов меню дублируются в инструментальной панели Стандартная (рисунок 2).

Рисунок 2 Инструментальная панель Стандартная: 1 — создать новый проект; 2 — открыть; 3 — сохранить; 4 — просмотр; 5 — печать; 6 — вырезать;7 — копировать; 8 — вставить; 9 — отменить; 10 — вернуть; 11 — помощь

Инструментальная панель Вид содержит средства визуализации и отображения графического окна проекта (рисунок 3).

Рисунок 3 Инструментальная панель Вид: 1 — показать окно навигации; 2 — увеличить; 3 — уменьшить; 4 — показать все; 5 — масштаб отображения; 6 — центрировать; 7 — позиционировать; 8 — к предыдущему виду; 9 — к следующему виду; 10 — изменить радиус захвата

В инструментальной панели Операции собраны средства: выбора объекта, его создания и редактирования; обработки и расчета измеренных значений, обратных геодезических задач; работы с текстом, форматами листов; оформления планшетов и графических материалов к выпуску (рисунок 4).

программный credo dat геодезический

Рисунок 4 Инструментальная панель Операции: 1 — выбрать объекты при помощи окна; 2 — выбрать объекты при помощи контура; 3 — создать/редактировать; 4 — найти; 5 — выполнить предобработку;6 — выполнить анализ цепочкой; 7 — выполнить L1-анализ; 8 — выполнить уравнивание; 9 — ОГЗ для цепочки; 10 — ОГЗ для двух пунктов; 11 — ОГЗ для разбивки; 12 — расчет угла; 13 — работа с текстом; 14 — работа с форматами листов; 15 — подготовка чертежа; 16 — подготовка планшета

Инструментальная панель Фрагмент чертежа содержит средства по выбору фрагмента, редактированию и вставки графической информации в чертеж для его оформления (рисунок 5).

Рисунок 5 Инструментальная панель Фрагмент чертежа: 1 — фрагмент-окно; 2 — фрагмент-контур; 3 — редактировать фрагмент; 4 — выбрать фрагмент; 5 — удалить фрагмент; 6 — копировать фрагмент; 7 — компоновка чертежа

В инструментальной панели Планшеты собраны средства по созданию, редактированию параметров планшета, удалению и передачи на вычерчивание (рисунок 6).

Рисунок 6 Инструментальная панель Планшеты: 1 — создать, редактировать планшет; 2 — список планшетов; 3 — удалить планшет; 4 — компоновка чертежа

Инструментальная панель Формат листа содержит средства создания, удаления, определения параметров формата листа, перемещения и разворота на заданный угол изображения формата листа (рисунок 7).

Рисунок 7 Инструментальная панель Формат листа: 1 — создать формат; 2 — переместить формат; 3 — повернуть формат; 4 — удалить формат; 5 — выбор размера бумаги; 6 — ширина формата; 7 — высота формата; 8 — угол поворота формата

Источник: studwood.net

КРЕДО ДАТ

КРЕДО ДАТ позволяет выполнить камеральную обработку традиционных геодезических измерений и результатов постобработки спутниковых измерений разных классов точности в выбранной СК с возможностью учета модели геоида и комплекса редукционных поправок. Кроме того в системе выполняются разнообразные геодезические построения.

В КРЕДО ДАТ обеспечивается импорт данных из электронных тахеометров, цифровых нивелиров, выполняется строгое уравнивание наземных и спутниковых измерений, возможно проектирование по растровой подложке, реализован развитый инструмент анализа и поиска грубых ошибок плановых и высотных измерений.

Система КРЕДО ДАТ предназначена для автоматизации камеральной обработки наземных и результатов постобработки спутниковых геодезических измерений.

Следует отметить следующие преимущества работы в системе:

• Отсутствие ограничений на объем обрабатываемой информации, на формы и методы обрабатываемых геодезических сетей.
• Импорт данных из электронных тахеометров и цифровых нивелиров, а также импорт данных через последовательный порт непосредственно с электронных тахеометров.
• Совместная обработка измерений, выполненных разными методами и с разной точностью.
• Уравнивание результатов постобработки спутниковых измерений с разделением векторов на плановую и высотную составляющую.
• Совместное уравнивание данных спутниковых и традиционных геодезических измерений.
• Развитый аппарат поиска и выделения грубых ошибок измерений.
• Режим проектирования плановых и высотных сетей, подбор необходимой точности измерений.
• Доступна загрузка, привязка и трансформация растровых изображений.
• Возможности адаптации выходных документов под стандарты предприятия, национальные стандарты и языки.
• Расширенная система настройки и обработки данных полевого кодирования.

ИСХОДНЫЕ ДАННЫЕ

Программный продукт КРЕДО ДАТ позволяет выполнить импорт данных полевых измерений, полученных с электронных тахеометров в распространенных форматах. Кроме того, в систему импортируются данные программ с результатами постобработки спутниковых измерений, данные полевых измерений с цифровых нивелиров, проекты КРЕДО ГНСС и НИВЕЛИР.

При проектировании геодезических сетей для просмотра, анализа и привязки проектов к существующей местности можно использовать web-карты и картографические материалы в виде растровых подложек, которые также можно импортировать в систему (рис. 1).

ОБРАБОТКА ДАННЫХ

В системе выполняется обработка материалов тахеометрической съемки с формированием точечных, линейных и площадных топографических объектов и их атрибутов по данным полевого кодирования.

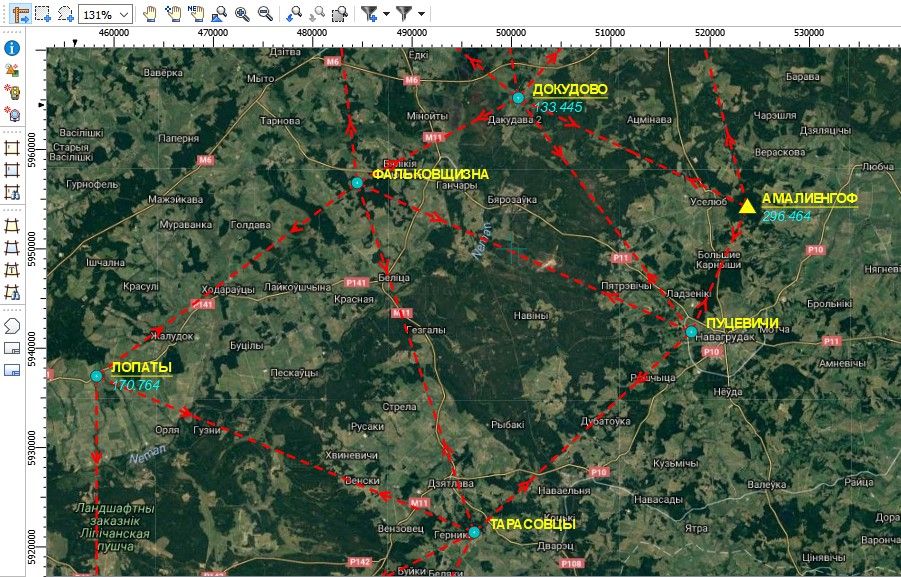

Рис. 1. Использование растровой подложки и картографических данных, полученных при помощи вебсервиса, для привязки проекта к существующей местности

После ввода исходных данных и импорта измерений система КРЕДО ДАТ автоматически распознает и разделяет данные по типам измерений, формирует связи сети. В системе выполняется предварительная обработка измерений, рассчитываются и учитываются необходимые поправки и редукции, рассчитываются предварительные координаты пунктов. При выполнении многократных повторных измерений (приемов) в системе есть возможность выполнить оценку точности угловых измерений в приеме и на станции. При необходимости система позволяет выявить, локализовать и нейтрализовать грубые ошибки в координатах и высотах исходных пунктов, линейных, угловых измерениях и нивелировании с использованием нескольких, дополняющих друг друга методик, в том числе анализом СКП единицы веса, автоматически (Lp–метрика), в диалоговом режиме и автоматическом (трассирование), методом последовательного отключения.

Импортируются и обрабатываются данные высотных измерений, выполненных по методикам BF, FB, BBFF, только для ходов, которые были выполнены в одном направлении.

Предусмотрено использование пользовательской (собственной) системы полевого кодирования топографических объектов. При съемке, помимо данных измерений, фиксируются коды точек и условия соединения линий. Таким образом, ведется «электронный абрис» съемки, фиксируются топографические объекты, вводятся их семантические свойства.

В системе, по результатам выполненной съемки, есть возможность построения поверхности и отображения ее при помощи горизонталей и градиентной заливки.

УРАВНИВАНИЕ ПЛАНОВОГО И ВЫСОТНОГО ГЕОДЕЗИЧЕСКИХ ОБОСНОВАНИЙ

Система КРЕДО ДАТ позволяет выполнить совместное или раздельное уравнивание векторов спутниковых измерений и традиционных измерений в линейно-угловых и высотных геодезических сетях разных форм, классов и методов (комбинации методов) создания. Уравнивание выполняется параметрическим способом по методу наименьших квадратов.

В системе обеспечена возможность производить совместное уравнивание измерений разных классов точности и разных методик с получением развернутой оценки точности, включающей статистические оценки, эллипсы ошибок (рис. 2), СКО линий и дирекционных углов сторон планового обоснования.

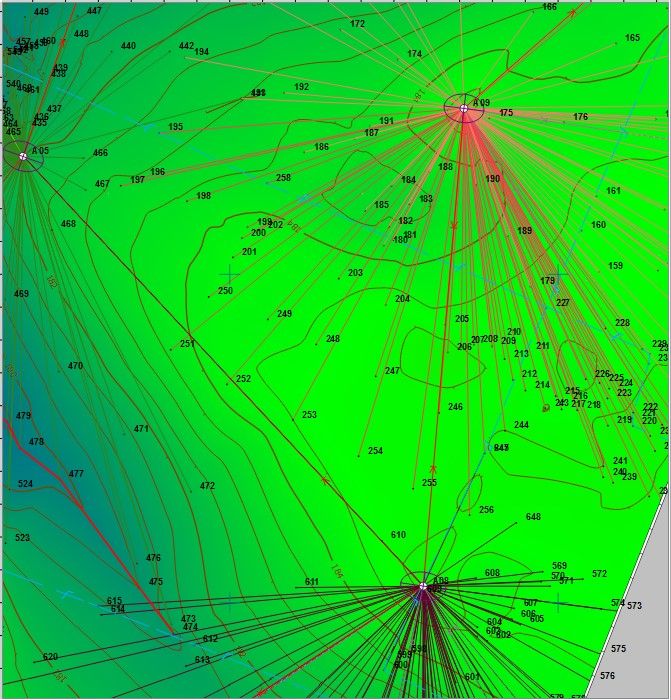

Рис. 2. Отображение эллипсов ошибок в графическом окне

Для многоранговых сетей можно выполнять уравнивание как совместно, с использованием весов измерений соответствующих классов (рангов), так и поэтапно, когда уравненные пункты старших классов (рангов) считаются исходными для измерений младших классов.

В случае использования исходных пунктов, точность положения которых может быть ниже точности измерений, система обеспечивает возможность учета погрешностей исходных пунктов, что позволит ослабить потерю точности взаимного положения создаваемой геодезической сети и обеспечит максимально точную вставку создаваемой сети в менее точную исходную.

Для перехода от эллипсоидальных (геодезических) превышений к превышениям нормальных высот используются аномалии высот из модели геоида EGM2008.

На всех этапах обработки данных и уравнивания система КРЕДО ДАТ осуществляет графическую иллюстрацию действий, что позволяет визуально контролировать решаемые задачи.

В системе есть возможность расчета ошибок планово-высотного положения полярных точек, с учетом полученного по результатам уравнивания положения станций.

Также в системе есть возможность поиска оптимальных весов измерений итерационным способом.

Кроме обработки измерений в системе решается ряд инженерно-геодезических задач (расчеты для выноса проектов в натуру, преобразования координат и др.), обрабатываются створные измерения и различные засечки, есть инструменты для дополнительных обмеров и построений.

УПРАВЛЕНИЕ ОБЩИМИ РЕСУРСАМИ

К общим ресурсам в системе КРЕДО ДАТ относятся: классификатор топографических объектов, шаблоны ведомостей и чертежей, библиотека геодезических данных.

Топографические объекты и вся информация о них хранятся в Классификаторе КРЕДО ДАТ. В зависимости от видов выполняемых работ пользователь может настроить и использовать несколько различных классификаторов, которые содержат только необходимые для данного вида работ условные знаки и системы кодирования. Для проекта, содержащего топографические объекты, необходимо задать классификатор, иначе работа с объектами этого проекта будет недоступна. Каждому проекту может одновременно соответствовать только один классификатор.

Выходные документы (ведомости и чертежи) в программе создаются на основе шаблонов, определяющих внешнее оформление документа. Шаблоны чертежей, планшетов, штампов и ведомостей создаются и редактируются в приложении Редактор шаблонов.

СОЗДАНИЕ ВЫХОДНЫХ ДОКУМЕНТОВ

Итогом работы в системе КРЕДО ДАТ являются:

• проекты КРЕДО ДАТ (GDS, GDS4, GDS5), содержащие результаты обработки, которые без дополнительных настроек могут быть импортированы в другие системы КРЕДО;
• ведомости и каталоги соответствующего вида, при этом можно задать параметры выходных документов согласно национальным стандартам или стандартам предприятия с настройкой на любые языки и шрифты, используя Редактор шаблонов;
• чертежи любого масштаба и планшеты (1:500—1:5000), схемы планово-высотного обоснования в принятых или настраиваемых условных обозначениях (полное оформление в чертежной модели и печать графических документов);
• файлы для экспорта в распространенные форматы: DXF/DWG (AutoCAD), MIF/MID (MapInfo), CDX (НИВЕЛИР, ТРАНСКОР), в настраиваемые пользователем текстовые форматы. Кроме этого, возможен экспорт данных через последовательный порт непосредственно в электронные тахеометры.

Источник: ascon.ru

Программа кредо дат что это

для работы с 3D-графикой необходима аппаратная поддержка OpenGL 4.3, объем видеопамяти 1024 МБ (рекомендуется 2048 МБ).

Операционная система:

• Microsoft Windows 7 Service Pack 1,
• Microsoft Windows 7 x64 Service Pack 1,
• Microsoft Windows 8.1,
• Microsoft Windows 8.1 x64,
• Microsoft Windows 10 x64,
• Microsoft Windows 10 x86,
• Microsoft Windows 11,
• Astra Linux.

КРЕДО ДАТ позволяет выполнить камеральную обработку традиционных геодезических измерений и результатов постобработки спутниковых измерений разных классов точности в выбранной СК с возможностью учета модели геоида и комплекса редукционных поправок. Кроме того в системе выполняются разнообразные геодезические построения.

В КРЕДО ДАТ обеспечивается импорт данных из электронных тахеометров, цифровых нивелиров, выполняется строгое уравнивание наземных и спутниковых измерений, возможно проектирование по растровой подложке, реализован развитый инструмент анализа и поиска грубых ошибок плановых и высотных измерений.

Система КРЕДО ДАТ предназначена для автоматизации камеральной обработки наземных и результатов постобработки спутниковых геодезических измерений.

Следует отметить следующие преимущества работы в системе:

• Отсутствие ограничений на объем обрабатываемой информации, на формы и методы обрабатываемых геодезических сетей.
• Импорт данных из электронных тахеометров и цифровых нивелиров, а также импорт данных через последовательный порт непосредственно с электронных тахеометров.
• Совместная обработка измерений, выполненных разными методами и с разной точностью.
• Уравнивание результатов постобработки спутниковых измерений с разделением векторов на плановую и высотную составляющую.
• Совместное уравнивание данных спутниковых и традиционных геодезических измерений.
• Развитый аппарат поиска и выделения грубых ошибок измерений.
• Режим проектирования плановых и высотных сетей, подбор необходимой точности измерений.
• Доступна загрузка, привязка и трансформация растровых изображений.
• Возможности адаптации выходных документов под стандарты предприятия, национальные стандарты и языки.
• Расширенная система настройки и обработки данных полевого кодирования.

Программный продукт КРЕДО ДАТ позволяет выполнить импорт данных полевых измерений, полученных с электронных тахеометров в распространенных форматах. Кроме того, в систему импортируются данные программ с результатами постобработки спутниковых измерений, данные полевых измерений с цифровых нивелиров, проекты КРЕДО ГНСС и НИВЕЛИР.

При проектировании геодезических сетей для просмотра, анализа и привязки проектов к существующей местности можно использовать web-карты и картографические материалы в виде растровых подложек, которые также можно импортировать в систему (рис. 1).

В системе выполняется обработка материалов тахеометрической съемки с формированием точечных, линейных и площадных топографических объектов и их атрибутов по данным полевого кодирования.

Рис. 1. Использование растровой подложки и картографических данных, полученных при помощи вебсервиса, для привязки проекта к существующей местности

После ввода исходных данных и импорта измерений система КРЕДО ДАТ автоматически распознает и разделяет данные по типам измерений, формирует связи сети. В системе выполняется предварительная обработка измерений, рассчитываются и учитываются необходимые поправки и редукции, рассчитываются предварительные координаты пунктов. При выполнении многократных повторных измерений (приемов) в системе есть возможность выполнить оценку точности угловых измерений в приеме и на станции. При необходимости система позволяет выявить, локализовать и нейтрализовать грубые ошибки в координатах и высотах исходных пунктов, линейных, угловых измерениях и нивелировании с использованием нескольких, дополняющих друг друга методик, в том числе анализом СКП единицы веса, автоматически (Lp–метрика), в диалоговом режиме и автоматическом (трассирование), методом последовательного отключения.

Импортируются и обрабатываются данные высотных измерений, выполненных по методикам BF, FB, BBFF, только для ходов, которые были выполнены в одном направлении.

Предусмотрено использование пользовательской (собственной) системы полевого кодирования топографических объектов. При съемке, помимо данных измерений, фиксируются коды точек и условия соединения линий. Таким образом, ведется «электронный абрис» съемки, фиксируются топографические объекты, вводятся их семантические свойства.

В системе, по результатам выполненной съемки, есть возможность построения поверхности и отображения ее при помощи горизонталей и градиентной заливки.

УРАВНИВАНИЕ ПЛАНОВОГО И ВЫСОТНОГО ГЕОДЕЗИЧЕСКИХ ОБОСНОВАНИЙ

Система КРЕДО ДАТ позволяет выполнить совместное или раздельное уравнивание векторов спутниковых измерений и традиционных измерений в линейно-угловых и высотных геодезических сетях разных форм, классов и методов (комбинации методов) создания. Уравнивание выполняется параметрическим способом по методу наименьших квадратов.

В системе обеспечена возможность производить совместное уравнивание измерений разных классов точности и разных методик с получением развернутой оценки точности, включающей статистические оценки, эллипсы ошибок (рис. 2), СКО линий и дирекционных углов сторон планового обоснования.

Рис. 2. Отображение эллипсов ошибок в графическом окне

Для многоранговых сетей можно выполнять уравнивание как совместно, с использованием весов измерений соответствующих классов (рангов), так и поэтапно, когда уравненные пункты старших классов (рангов) считаются исходными для измерений младших классов.

В случае использования исходных пунктов, точность положения которых может быть ниже точности измерений, система обеспечивает возможность учета погрешностей исходных пунктов, что позволит ослабить потерю точности взаимного положения создаваемой геодезической сети и обеспечит максимально точную вставку создаваемой сети в менее точную исходную.

Для перехода от эллипсоидальных (геодезических) превышений к превышениям нормальных высот используются аномалии высот из модели геоида EGM2008.

На всех этапах обработки данных и уравнивания система КРЕДО ДАТ осуществляет графическую иллюстрацию действий, что позволяет визуально контролировать решаемые задачи.

В системе есть возможность расчета ошибок планово-высотного положения полярных точек, с учетом полученного по результатам уравнивания положения станций.

Также в системе есть возможность поиска оптимальных весов измерений итерационным способом.

Кроме обработки измерений в системе решается ряд инженерно-геодезических задач (расчеты для выноса проектов в натуру, преобразования координат и др.), обрабатываются створные измерения и различные засечки, есть инструменты для дополнительных обмеров и построений.

В программе имеется возможность работы в 3D. Кроме стандартных сценариев обработки данных, 3D-окно позволяет удобно и эффективно визуализировать фотоизмерения с электронных тахеометров, отображая фото с установкой камеры в позицию фотографирования, тем самым обеспечивая синхронизацию фото и данных проекта (рис. 3).

Рис. 3. Фотоснимки со встроенной камеры тахеометра в 3D окне

Возможность работы в 3D обеспечивает максимальную эффективность при работе по геодезическому сопровождению строительства. Программа позволяет загрузить проектное решение в формате 3D dwg или IFC, выполнять подготовку данных для выноса в натуру или сравнение проекта с фактическим положением элементов. (рис 4).

Рис. 4. Визуализация измерений совместно с моделью IFC в 3D окне

УПРАВЛЕНИЕ ОБЩИМИ РЕСУРСАМИ

К общим ресурсам в системе КРЕДО ДАТ относятся: классификатор топографических объектов, шаблоны ведомостей и чертежей, библиотека геодезических данных.

Топографические объекты и вся информация о них хранятся в Классификаторе КРЕДО ДАТ. В зависимости от видов выполняемых работ пользователь может настроить и использовать несколько различных классификаторов, которые содержат только необходимые для данного вида работ условные знаки и системы кодирования. Для проекта, содержащего топографические объекты, необходимо задать классификатор, иначе работа с объектами этого проекта будет недоступна. Каждому проекту может одновременно соответствовать только один классификатор.

Выходные документы (ведомости и чертежи) в программе создаются на основе шаблонов, определяющих внешнее оформление документа. Шаблоны чертежей, планшетов, штампов и ведомостей создаются и редактируются в приложении Редактор шаблонов.

СОЗДАНИЕ ВЫХОДНЫХ ДОКУМЕНТОВ

Итогом работы в системе КРЕДО ДАТ являются:

проекты КРЕДО ДАТ (GDS, GDS4, GDS5), содержащие результаты обработки, которые без дополнительных настроек могут быть импортированы в другие системы КРЕДО;

• ведомости и каталоги соответствующего вида, при этом можно задать параметры выходных документов согласно национальным стандартам или стандартам предприятия с настройкой на любые языки и шрифты, используя Редактор шаблонов;
• чертежи любого масштаба и планшеты (1:500—1:5000), схемы планово-высотного обоснования в принятых или настраиваемых условных обозначениях (полное оформление в чертежной модели и печать графических документов);
• файлы для экспорта в распространенные форматы: DXF/DWG (AutoCAD), MIF/MID (MapInfo), CDX (НИВЕЛИР, ТРАНСКОР), в настраиваемые пользователем текстовые форматы. Кроме этого, возможен экспорт данных через последовательный порт непосредственно в электронные тахеометры.

Для обеспечения функционирования программного продукта требуется Система защиты Эшелон II, включающая аппаратный ключ защиты USB. Аппаратный ключ защиты может быть установлен как на том же компьютере, где запускаются приложения, так и на одном из компьютеров сети организации. Системно-технические требования для Менеджера защиты Эшелон II находятся здесь.

Источник: credo-dat.ru

КРЕДО ДАТ 5.4

Видеоподсистема: для работы с 3D-графикой необходима аппаратная поддержка OpenGL 4.3, объем видеопамяти 1024 МБ (рекомендуется 2048 МБ).

Операционная система:

Microsoft Windows 7 Service Pack 1,
Microsoft Windows 7 x64 Service Pack 1,
Microsoft Windows 8.1,
Microsoft Windows 8.1 x64,
Microsoft Windows 10 x64,
Microsoft Windows 10 x86,
Microsoft Windows 11.

КРЕДО ДАТ позволяет выполнить камеральную обработку традиционных геодезических измерений и результатов постобработки спутниковых измерений разных классов точности в выбранной СК с возможностью учета модели геоида и комплекса редукционных поправок. Кроме того в системе выполняются разнообразные геодезические построения.

В КРЕДО ДАТ обеспечивается импорт данных из электронных тахеометров, цифровых нивелиров, выполняется строгое уравнивание наземных и спутниковых измерений, возможно проектирование по растровой подложке, реализован развитый инструмент анализа и поиска грубых ошибок плановых и высотных измерений.

Система КРЕДО ДАТ предназначена для автоматизации камеральной обработки наземных и результатов постобработки спутниковых геодезических измерений.

Следует отметить следующие преимущества работы в системе:

• Отсутствие ограничений на объем обрабатываемой информации, на формы и методы обрабатываемых геодезических сетей.
• Импорт данных из электронных тахеометров и цифровых нивелиров, а также импорт данных через последовательный порт непосредственно с электронных тахеометров.
• Совместная обработка измерений, выполненных разными методами и с разной точностью.
• Уравнивание результатов постобработки спутниковых измерений с разделением векторов на плановую и высотную составляющую.
• Совместное уравнивание данных спутниковых и традиционных геодезических измерений.
• Развитый аппарат поиска и выделения грубых ошибок измерений.
• Режим проектирования плановых и высотных сетей, подбор необходимой точности измерений.
• Доступна загрузка, привязка и трансформация растровых изображений.
• Возможности адаптации выходных документов под стандарты предприятия, национальные стандарты и языки.
• Расширенная система настройки и обработки данных полевого кодирования.

ИСХОДНЫЕ ДАННЫЕ

Программный продукт КРЕДО ДАТ позволяет выполнить импорт данных полевых измерений, полученных с электронных тахеометров в распространенных форматах. Кроме того, в систему импортируются данные программ с результатами постобработки спутниковых измерений, данные полевых измерений с цифровых нивелиров, проекты КРЕДО ГНСС и НИВЕЛИР.

При проектировании геодезических сетей для просмотра, анализа и привязки проектов к существующей местности можно использовать web-карты и картографические материалы в виде растровых подложек, которые также можно импортировать в систему (рис. 1).

ОБРАБОТКА ДАННЫХ

В системе выполняется обработка материалов тахеометрической съемки с формированием точечных, линейных и площадных топографических объектов и их атрибутов по данным полевого кодирования.

Рис. 1. Использование растровой подложки и картографических данных, полученных при помощи вебсервиса, для привязки проекта к существующей местности

После ввода исходных данных и импорта измерений система КРЕДО ДАТ автоматически распознает и разделяет данные по типам измерений, формирует связи сети. В системе выполняется предварительная обработка измерений, рассчитываются и учитываются необходимые поправки и редукции, рассчитываются предварительные координаты пунктов. При выполнении многократных повторных измерений (приемов) в системе есть возможность выполнить оценку точности угловых измерений в приеме и на станции. При необходимости система позволяет выявить, локализовать и нейтрализовать грубые ошибки в координатах и высотах исходных пунктов, линейных, угловых измерениях и нивелировании с использованием нескольких, дополняющих друг друга методик, в том числе анализом СКП единицы веса, автоматически (Lp–метрика), в диалоговом режиме и автоматическом (трассирование), методом последовательного отключения.

Импортируются и обрабатываются данные высотных измерений, выполненных по методикам BF, FB, BBFF, только для ходов, которые были выполнены в одном направлении.

Предусмотрено использование пользовательской (собственной) системы полевого кодирования топографических объектов. При съемке, помимо данных измерений, фиксируются коды точек и условия соединения линий. Таким образом, ведется «электронный абрис» съемки, фиксируются топографические объекты, вводятся их семантические свойства.

В системе, по результатам выполненной съемки, есть возможность построения поверхности и отображения ее при помощи горизонталей и градиентной заливки.

УРАВНИВАНИЕ ПЛАНОВОГО И ВЫСОТНОГО ГЕОДЕЗИЧЕСКИХ ОБОСНОВАНИЙ

Система КРЕДО ДАТ позволяет выполнить совместное или раздельное уравнивание векторов спутниковых измерений и традиционных измерений в линейно-угловых и высотных геодезических сетях разных форм, классов и методов (комбинации методов) создания. Уравнивание выполняется параметрическим способом по методу наименьших квадратов.

В системе обеспечена возможность производить совместное уравнивание измерений разных классов точности и разных методик с получением развернутой оценки точности, включающей статистические оценки, эллипсы ошибок (рис. 2), СКО линий и дирекционных углов сторон планового обоснования.

Рис. 2. Отображение эллипсов ошибок в графическом окне

Для многоранговых сетей можно выполнять уравнивание как совместно, с использованием весов измерений соответствующих классов (рангов), так и поэтапно, когда уравненные пункты старших классов (рангов) считаются исходными для измерений младших классов.

В случае использования исходных пунктов, точность положения которых может быть ниже точности измерений, система обеспечивает возможность учета погрешностей исходных пунктов, что позволит ослабить потерю точности взаимного положения создаваемой геодезической сети и обеспечит максимально точную вставку создаваемой сети в менее точную исходную.

Для перехода от эллипсоидальных (геодезических) превышений к превышениям нормальных высот используются аномалии высот из модели геоида EGM2008.

На всех этапах обработки данных и уравнивания система КРЕДО ДАТ осуществляет графическую иллюстрацию действий, что позволяет визуально контролировать решаемые задачи.

В системе есть возможность расчета ошибок планово-высотного положения полярных точек, с учетом полученного по результатам уравнивания положения станций.

Также в системе есть возможность поиска оптимальных весов измерений итерационным способом.

Кроме обработки измерений в системе решается ряд инженерно-геодезических задач (расчеты для выноса проектов в натуру, преобразования координат и др.), обрабатываются створные измерения и различные засечки, есть инструменты для дополнительных обмеров и построений.

РАБОТА В 3D

В программе имеется возможность работы в 3D. Кроме стандартных сценариев обработки данных, 3D-окно позволяет удобно и эффективно визуализировать фотоизмерения с электронных тахеометров, отображая фото с установкой камеры в позицию фотографирования, тем самым обеспечивая синхронизацию фото и данных проекта (рис. 3).

Рис. 3. Фотоснимки со встроенной камеры тахеометра в 3D окне

Возможность работы в 3D обеспечивает максимальную эффективность при работе по геодезическому сопровождению строительства. Программа позволяет загрузить проектное решение в формате 3D dwg или IFC, выполнять подготовку данных для выноса в натуру или сравнение проекта с фактическим положением элементов. (рис 4).

Рис. 4. Визуализация измерений совместно с моделью IFC в 3D окне

УПРАВЛЕНИЕ ОБЩИМИ РЕСУРСАМИ

К общим ресурсам в системе КРЕДО ДАТ относятся: классификатор топографических объектов, шаблоны ведомостей и чертежей, библиотека геодезических данных.

Топографические объекты и вся информация о них хранятся в Классификаторе КРЕДО ДАТ. В зависимости от видов выполняемых работ пользователь может настроить и использовать несколько различных классификаторов, которые содержат только необходимые для данного вида работ условные знаки и системы кодирования. Для проекта, содержащего топографические объекты, необходимо задать классификатор, иначе работа с объектами этого проекта будет недоступна. Каждому проекту может одновременно соответствовать только один классификатор.

Выходные документы (ведомости и чертежи) в программе создаются на основе шаблонов, определяющих внешнее оформление документа. Шаблоны чертежей, планшетов, штампов и ведомостей создаются и редактируются в приложении Редактор шаблонов.

СОЗДАНИЕ ВЫХОДНЫХ ДОКУМЕНТОВ

Итогом работы в системе КРЕДО ДАТ являются:

• проекты КРЕДО ДАТ (GDS, GDS4, GDS5), содержащие результаты обработки, которые без дополнительных настроек могут быть импортированы в другие системы КРЕДО ;
• ведомости и каталоги соответствующего вида, при этом можно задать параметры выходных документов согласно национальным стандартам или стандартам предприятия с настройкой на любые языки и шрифты, используя Редактор шаблонов;
• чертежи любого масштаба и планшеты (1:500—1:5000), схемы планово-высотного обоснования в принятых или настраиваемых условных обозначениях (полное оформление в чертежной модели и печать графических документов);
• файлы для экспорта в распространенные форматы: DXF/DWG ( AutoCAD ), MIF / MID ( MapInfo ), CDX (НИВЕЛИР, ТРАНСКОР), в настраиваемые пользователем текстовые форматы. Кроме этого, возможен экспорт данных через последовательный порт непосредственно в электронные тахеометры.

Примечания:

Для обеспечения функционирования программного продукта требуется Система защиты Эшелон II, включающая аппаратный ключ защиты USB. Аппаратный ключ защиты может быть установлен как на том же компьютере, где запускаются приложения, так и на одном из компьютеров сети организации. Системно-технические требования для Менеджера защиты Эшелон II находятся здесь.

Источник: credo-dialogue.ru

Варианты лицензий КРЕДО ДАТ

КРЕДО ДАТ позволяет выполнить камеральную обработку традиционных геодезических измерений и результатов постобработки спутниковых измерений разных классов точности в выбранной СК с возможностью учета модели геоида и комплекса редукционных поправок. Кроме того в системе выполняются разнообразные геодезические построения.

КРЕДО ДАТ позволяет выполнить камеральную обработку традиционных геодезических измерений и результатов постобработки спутниковых измерений разных классов точности в выбранной СК с возможностью учета модели геоида и комплекса редукционных поправок. Кроме того в системе выполняются разнообразные геодезические построения.

В КРЕДО ДАТ обеспечивается импорт данных из электронных тахеометров, цифровых нивелиров, выполняется строгое уравнивание наземных и спутниковых измерений, возможно проектирование по растровой подложке, реализован развитый инструмент анализа и поиска грубых ошибок плановых и высотных измерений.

Система КРЕДО ДАТ предназначена для автоматизации камеральной обработки наземных и результатов постобработки спутниковых геодезических измерений.

Следует отметить следующие преимущества работы в системе:

• Отсутствие ограничений на объем обрабатываемой информации, на формы и методы обрабатываемых геодезических сетей.
• Импорт данных из электронных тахеометров и цифровых нивелиров, а также импорт данных через последовательный порт непосредственно с электронных тахеометров.
• Совместная обработка измерений, выполненных разными методами и с разной точностью.
• Уравнивание результатов постобработки спутниковых измерений с разделением векторов на плановую и высотную составляющую.
• Совместное уравнивание данных спутниковых и традиционных геодезических измерений.
• Развитый аппарат поиска и выделения грубых ошибок измерений.
• Режим проектирования плановых и высотных сетей, подбор необходимой точности измерений.
• Доступна загрузка, привязка и трансформация растровых изображений.
• Возможности адаптации выходных документов под стандарты предприятия, национальные стандарты и языки.
• Расширенная система настройки и обработки данных полевого кодирования.

ИСХОДНЫЕ ДАННЫЕ

Программный продукт КРЕДО ДАТ позволяет выполнить импорт данных полевых измерений, полученных с электронных тахеометров в распространенных форматах. Кроме того, в систему импортируются данные программ с результатами постобработки спутниковых измерений, данные полевых измерений с цифровых нивелиров, проекты КРЕДО ГНСС и НИВЕЛИР.

При проектировании геодезических сетей для просмотра, анализа и привязки проектов к существующей местности можно использовать web-карты и картографические материалы в виде растровых подложек, которые также можно импортировать в систему (рис. 1).

ОБРАБОТКА ДАННЫХ

В системе выполняется обработка материалов тахеометрической съемки с формированием точечных, линейных и площадных топографических объектов и их атрибутов по данным полевого кодирования.

Рис. 1. Использование растровой подложки и картографических данных, полученных при помощи вебсервиса, для привязки проекта к существующей местности

После ввода исходных данных и импорта измерений система КРЕДО ДАТ автоматически распознает и разделяет данные по типам измерений, формирует связи сети. В системе выполняется предварительная обработка измерений, рассчитываются и учитываются необходимые поправки и редукции, рассчитываются предварительные координаты пунктов. При выполнении многократных повторных измерений (приемов) в системе есть возможность выполнить оценку точности угловых измерений в приеме и на станции. При необходимости система позволяет выявить, локализовать и нейтрализовать грубые ошибки в координатах и высотах исходных пунктов, линейных, угловых измерениях и нивелировании с использованием нескольких, дополняющих друг друга методик, в том числе анализом СКП единицы веса, автоматически (Lp–метрика), в диалоговом режиме и автоматическом (трассирование), методом последовательного отключения.

Импортируются и обрабатываются данные высотных измерений, выполненных по методикам BF, FB, BBFF, только для ходов, которые были выполнены в одном направлении.

Предусмотрено использование пользовательской (собственной) системы полевого кодирования топографических объектов. При съемке, помимо данных измерений, фиксируются коды точек и условия соединения линий. Таким образом, ведется «электронный абрис» съемки, фиксируются топографические объекты, вводятся их семантические свойства.

В системе, по результатам выполненной съемки, есть возможность построения поверхности и отображения ее при помощи горизонталей и градиентной заливки.

УРАВНИВАНИЕ ПЛАНОВОГО И ВЫСОТНОГО ГЕОДЕЗИЧЕСКИХ ОБОСНОВАНИЙ

Система КРЕДО ДАТ позволяет выполнить совместное или раздельное уравнивание векторов спутниковых измерений и традиционных измерений в линейно-угловых и высотных геодезических сетях разных форм, классов и методов (комбинации методов) создания. Уравнивание выполняется параметрическим способом по методу наименьших квадратов.

В системе обеспечена возможность производить совместное уравнивание измерений разных классов точности и разных методик с получением развернутой оценки точности, включающей статистические оценки, эллипсы ошибок (рис. 2), СКО линий и дирекционных углов сторон планового обоснования.

Рис. 2. Отображение эллипсов ошибок в графическом окне

Для многоранговых сетей можно выполнять уравнивание как совместно, с использованием весов измерений соответствующих классов (рангов), так и поэтапно, когда уравненные пункты старших классов (рангов) считаются исходными для измерений младших классов.

В случае использования исходных пунктов, точность положения которых может быть ниже точности измерений, система обеспечивает возможность учета погрешностей исходных пунктов, что позволит ослабить потерю точности взаимного положения создаваемой геодезической сети и обеспечит максимально точную вставку создаваемой сети в менее точную исходную.

Для перехода от эллипсоидальных (геодезических) превышений к превышениям нормальных высот используются аномалии высот из модели геоида EGM2008.

На всех этапах обработки данных и уравнивания система КРЕДО ДАТ осуществляет графическую иллюстрацию действий, что позволяет визуально контролировать решаемые задачи.

В системе есть возможность расчета ошибок планово-высотного положения полярных точек, с учетом полученного по результатам уравнивания положения станций.

Также в системе есть возможность поиска оптимальных весов измерений итерационным способом.

Кроме обработки измерений в системе решается ряд инженерно-геодезических задач (расчеты для выноса проектов в натуру, преобразования координат и др.), обрабатываются створные измерения и различные засечки, есть инструменты для дополнительных обмеров и построений.

УПРАВЛЕНИЕ ОБЩИМИ РЕСУРСАМИ

К общим ресурсам в системе КРЕДО ДАТ относятся: классификатор топографических объектов, шаблоны ведомостей и чертежей, библиотека геодезических данных.

Топографические объекты и вся информация о них хранятся в Классификаторе КРЕДО ДАТ. В зависимости от видов выполняемых работ пользователь может настроить и использовать несколько различных классификаторов, которые содержат только необходимые для данного вида работ условные знаки и системы кодирования. Для проекта, содержащего топографические объекты, необходимо задать классификатор, иначе работа с объектами этого проекта будет недоступна. Каждому проекту может одновременно соответствовать только один классификатор.

Выходные документы (ведомости и чертежи) в программе создаются на основе шаблонов, определяющих внешнее оформление документа. Шаблоны чертежей, планшетов, штампов и ведомостей создаются и редактируются в приложении Редактор шаблонов.

СОЗДАНИЕ ВЫХОДНЫХ ДОКУМЕНТОВ

Итогом работы в системе КРЕДО ДАТ являются:

• проекты КРЕДО ДАТ (GDS, GDS4, GDS5), содержащие результаты обработки, которые без дополнительных настроек могут быть импортированы в другие системы КРЕДО;
• ведомости и каталоги соответствующего вида, при этом можно задать параметры выходных документов согласно национальным стандартам или стандартам предприятия с настройкой на любые языки и шрифты, используя Редактор шаблонов;
• чертежи любого масштаба и планшеты (1:500—1:5000), схемы планово-высотного обоснования в принятых или настраиваемых условных обозначениях (полное оформление в чертежной модели и печать графических документов);
• файлы для экспорта в распространенные форматы: DXF/DWG (AutoCAD), MIF/MID (MapInfo), CDX (НИВЕЛИР, ТРАНСКОР), в настраиваемые пользователем текстовые форматы. Кроме этого, возможен экспорт данных через последовательный порт непосредственно в электронные тахеометры.

Источник: www.iesoft.ru
