Программа испытаний устройства пример

Для примера технического отчета по электроизмерениям представлен отчет о приемо-сдаточных испытаниях обычной двухкомнатной квартиры. Его состав:

• 1. Титульный лист
• 2. Содержание
• 3. Программа испытаний
• 4. Пояснительная записка
• 5. Протокол №1. Протокол визуального осмотра
• 6. Протокол №2. Проверка наличия цепи между заземлителями и заземляемыми элементами
• 7. Протокол №3. Проверка согласования параметров цепи «фаза – нуль» с характеристиками аппаратов защиты и непрерывности защитных проводников
• 8. Протокол №4. Проверка сопротивления изоляции проводов, кабелей, обмоток электрических машин и аппаратов
• 9. Протокол №5. Проверка автоматических выключателей напряжением до 1000 В
• 10. Протокол №6. Проверки и испытаний выключателей автоматических, управляемых дифференциальным током (УЗО)
• 11. Приложение №1. Результаты испытаний
• 12. Приложение №2. Ведомость дефектов
• 13. Приложение №3. Перечень испытательного оборудования
• 14. Свидетельство о регистрации электролаборатории

Источник: elektrik-master.ru

Занятия по СИЗ при работе на высоте. Учебный центр ИТЦПТМ

Технический отчёт
электролаборатории

Технический отчет электролаборатории должен :
⚠️ храниться на объекте и обновляться не реже, чем 1 раз в 3 года;
⚠️ описывать реально смонтированную установку объекта;
⚠️ содержать все необходимые протоколы испытаний.
Более подробно читайте в нашей статье про тех.отчеты электролаборатории ↓

Генеральный директор электроизмерительной лаборатории «ЭлектроЗамер»

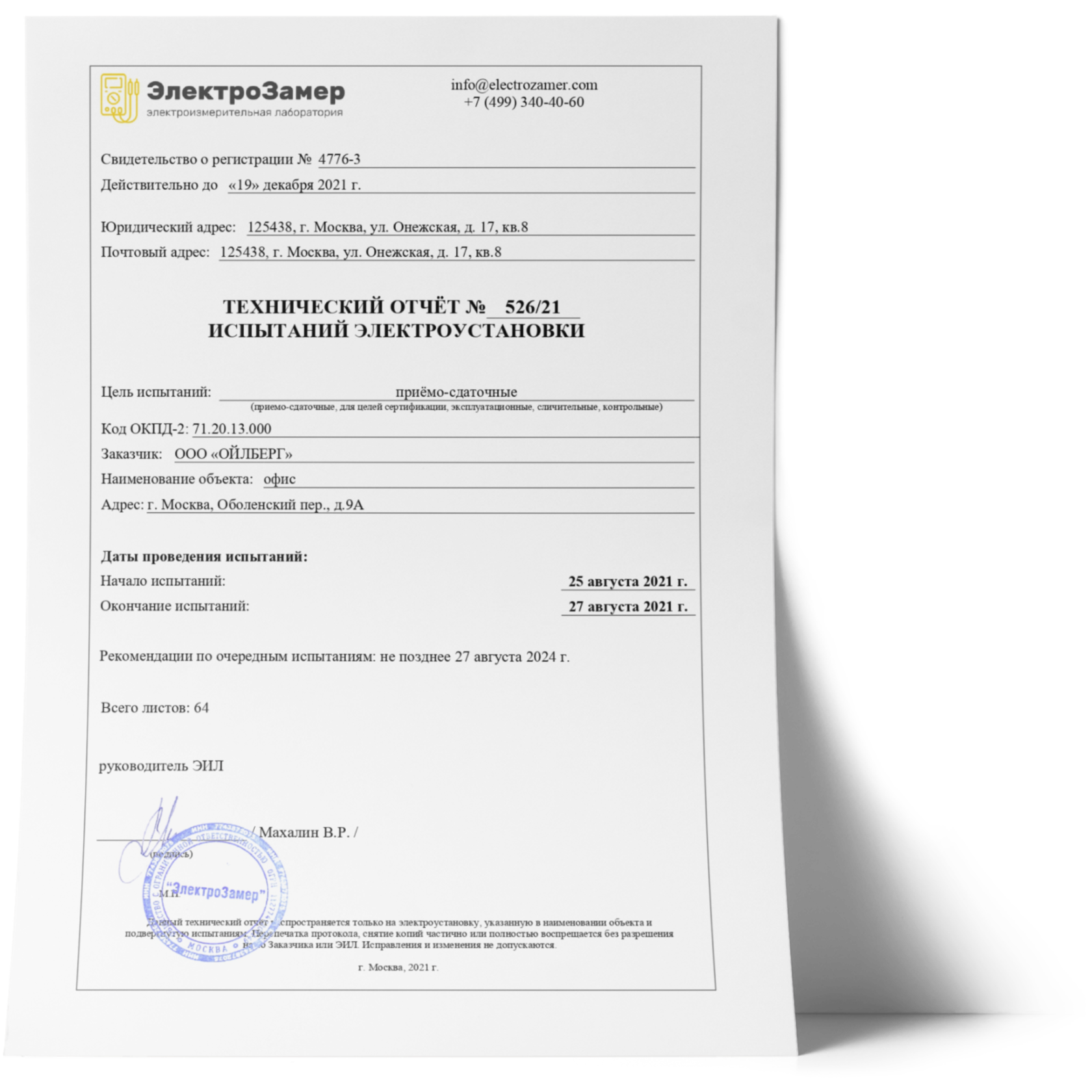

Технический отчет об испытаниях электроустановки

Технический отчет — это овеществленный результат работы инженеров электролаборатории, который получает на руки заказчик. В этом документе содержатся результаты проведенных измерений и проверок, сведения о выявленных дефектах. Как и в любом подобном вопросе, в вопросе составления технического отчета о проверке электрооборудования есть много нюансов и тонкостей, и о некоторых из них мы поговорим в данной статье.

Когда и в каких ситуациях нужен тех.отчет об испытаниях и измерениях?

Первоначально потребность в техническом отчете электроизмерительной лаборатории возникает в процессе подготовки нового объекта к сдаче в эксплуатацию: данный документ наряду с другими актами о проверках и испытаниях должен входить в состав исполнительной документации, передаваемой строительно-монтажной организацией выполняющей строительные и ремонтно-отделочные работы своему заказчику (собственнику или арендатору помещений).

В дальнейшем, уже на этапе эксплуатации объекта тех.отчет необходимо обновлять, проводя эксплуатационные испытания электроустановки, с определенной периодичность. Периодичность проведения испытаний зависит от типа объекта, но, как правило, составляет 1 раз в три года (подробнее об этом вы можете прочесть в нашей статье о периодичности электроизмерений). За поддержанием документации в актуальном состоянии должен следить сотрудник, ответственный за электрохозяйство организации.

Это видео изменит Вашу жизнь. У меня нет слов

Это в идеале, но на практике, отдельный сотрудник, ответственный за электрохозяйство есть далеко не в каждой организации, и зачастую, этот функционал он совмещает со своими основными обязанностями. Поэтому нередко встречаются такие ситуации, когда об окончании срока действия тех.отчета электролаборатории компания узнает из предписания надзорного органа, проводящего проверку (например, МЧС, Ростехнадзора и др.)

Технический отчёт должен решать задачу заказчика, с которой тот обратился в электролабораторию, а не создавать новых проблем, поэтому важно, чтобы он был правильно оформлен и включал все необходимые протоколы измерений и испытаний!

это овеществленный результат работы инженеров электролаборатории
Технический отчёт об испытаниях —

Также, если говорить об аренде помещений в административных зданиях, в том числе торговых и деловых центрах, складах, технопарках и подобных объектах, собственник здания или управляющая компания, отвечающая за техническую эксплуатацию объекта может время от времени запрашивать техотчет у арендаторов, в соответствии со своим графиком ППР.

В случае с управляющими компаниями, которые обслуживают жилой фонд, потребность в обновлении техотчета носит ярко выраженный сезонный характер, так как весной-летом данные организации подают в жилищную инспекцию пакет документов для подтверждения готовности жилых домов к предстоящему отопительному сезону. Отчет лаборатории об электроизмерениях также входит в этот пакет документов.

Еще одной распространенной ситуацией, когда компании нужен технический отчет о замерах сопротивления изоляции в электросети, является оформление полиса о страховании имущества. В этом случае, страховщику важно получить от страхователя подтверждение того, что все инженерные коммуникации эксплуатируются с соблюдением действующих норм. И говоря о системе внутреннего электроснабжения, таким документом является, в том числе, отчет электротехнической лаборатории.

Итак, техотчет по электрике нужен в следующих ситуациях:

При проведении электромонтажных работы заказчик или УК требуют предоставить протокол замера сопротивления изоляции для переключения с «времянки»

По завершению электромонтажа строителям необходимо формировать комплект исполнительной документации, включающий технический отчет об испытаниях

Прежде чем принимать завершенный электромонтаж у подрядчика/субподрядчика заказчику или генподрядчику необходимо экспертное заключение и информация обо всех обнаруженных выявленных дефектах

В рамках проведения ППР необходимо провести очередные эксплуатационные испытания, включающие измерение сопротивления изоляции, сопротивления петли «фаза-нуль» и проверку металлосвязи

Собственник помещения, арендодатель или управляющая компания направили письмо с требованиями провести электроизмерительные работы и предоставить технический отчет об испытаниях электроустановки

В рамках подготовки дома к зиме УК или ТСЖ (ТСН) нужно предоставить в жилищную инспекцию технический отчет об испытании электроустановки здания

По результатам проверки государственный инспектор выдал предписание, один из пунктов которого предписывает провести полный комплекс электроизмерительных работ

При страховании имущества, особенно при страховании складов и складских помещений, страховая компания требует комплект документов, который включает технический отчет об электроизмерениях

Не нашли своей ситуации в списке?
Позвоните нам и обсудите свою ситуацию с нашими специалистами.
Созвониться
Позвоните нам и обсудите свою ситуацию с нашими специалистами.
Созвониться

Форма, состав и структура технического отчета об электроизмерительных работах

Пояснительная записка не имеет стандартной формы и отличается от исполнителя к исполнителю. В общем виде она должна содержать информацию о заказчике, объекте, адресе, устройстве электроустановки, приборах учета, используемых аппаратах защиты и кабелях, системе заземления и т.д.

Протокол визуального осмотра имеет типовую рекомендованную форму ЭЛ-1, содержащую 14 основных групп элементов электроустановки, которые подлежат осмотру. По каждой группе элементов выносится заключение о соответствии их требованиям нормативной документации.

Протоколы измерений и испытаний также имеют типовые формы (от ЭЛ-2 до ЭЛ-12), приведенные в комплекте типовых форм протоколов электролаборатории, выпускаемом Московским институтом энергосбережения и энергобезопасности и утвержденном Ростехнадзором.

Ведомость дефектов содержит сведения обо всех нарушениях требований НТД, выявленных как в ходе визуального осмотра и проверки соответствия смонтированной электроустановки проектной документации, так и в ходе инструментального контроля.

Поскольку программа испытаний при приемо-сдаточных и эксплуатационных испытаниях отличается, отличаться будет и перечень протоколов, входящих в соответствующие технические отчеты.

• Эксплуатационные испытания
• Приемо-сдаточные испытания

Пример технического отчет об эксплуатационных испытаниях

Ебилок-950

Просьба объяснить какие документы сейчас действительны для определения порядка ввода устройства СЦБ (МПУ системы) в опытную эксплуатацию?

Регистрация: 28.02.2009
Адрес: Екатеринбург
Сообщений: 3,215
Поблагодарил: 771 раз(а)
Поблагодарили 842 раз(а)

Фотоальбомы: 49
Записей в дневнике: 1
Репутация: 481

посмотрите СТО РЖД 1.19.001-2005, раздел 8 «Особенности ввода в эксплуатацию микропроцессорных устройств СЦБ»

Регистрация: 21.04.2010
Сообщений: 239
Поблагодарил: 48 раз(а)
Поблагодарили 56 раз(а)
Фотоальбомы: 0
Репутация: 35

посмотрите инструкцию ЦШ/604 «О порядке проведения эксплуатационных и приемочных испытаний опытных образцов. «

Регистрация: 11.01.2012
Сообщений: 6
Поблагодарил: 24 раз(а)
Поблагодарили 0 раз(а)
Фотоальбомы: 0
Репутация: 11

Спасибо за пояснения!
В ЦШ-604 прямо указано, что относится к опытным образцам, а в СТО РЖД 1.19.001 конкретно не указано и получается, что относится к серийно выпускаемым системам.
Еще пожалуйста подскажите, по опыту последних лет, есть ли разница в этапах ввода в постоянную эксплуатацию опытного образца МПУ системы и серийно выпускаемого?
Спасибо.

Регистрация: 10.09.2010
Адрес: Москва
Сообщений: 13,898
Поблагодарил: 408 раз(а)
Поблагодарили 2359 раз(а)

Фотоальбомы: 0
Репутация: 1516

Спасибо за пояснения!
В ЦШ-604 прямо указано, что относится к опытным образцам, а в СТО РЖД 1.19.001 конкретно не указано и получается, что относится к серийно выпускаемым системам.
Еще пожалуйста подскажите, по опыту последних лет, есть ли разница в этапах ввода в постоянную эксплуатацию опытного образца МПУ системы и серийно выпускаемого?
Спасибо.

Серийное изделие не может вводиться или приниматься ни в опытную, ни в постоянную эксплуатацию.
Серийное изделие вводится в эксплуатацию, которая не характеризуется словами «опытная» или «постоянная».

—>
