Вступление:
ELM327 — Диагностический адаптер с входом для авто OBD II и входом для компьютера USB. Поддерживает работу на OS windows XP/7. (на win 10 не трестировал). Скачать программу можно с оф. Сайта разработчика ELMConfig.
# Помните, все что вы делаете, вы делаете на свой страх и риск! И не забывайте сохранять исходную конфигурацию в файл перед редактированием.
В этой статье:
— Включение DDS (контроль давления в шинах)
— Автоматическая блокировка дверей в движении
— Автоматическое включение обогрева (для зимы актуально отключить)
— Двойное запирание с одного нажатия брелка
— Подъем/опускание стекла с брелка
— Звуковой сигнал о не пристегнутом ремне
— Звук оповещение снежинки
— Отключение ESP через меню бортового компьютера.
— Открытие только Водительской двери при снятии машины с сигнализации.
— Превышении скорость свыше 120км/ч
— Включение ECO-мода
Elm327 с переключателем на Ford Focus 2 через ElmConfig
Включение DDS (контроль давления в шинах)
DDS пользуется датчиками ABS/ESP и определяет изменения в скорости вращения колеса (спущенное колесо уменьшается в диаметре). Возможно использовать если машина оборудована датчиками ABS/ESP.
Автоматическая блокировка дверей в движении
При достижении скорости N км/ч, Все двери будут заблокированы. Так же можно включить функцию «Автопереблокирование задних дверей после остановки и их открытия».
— Страница 1, необходимо указать скорость срабатывания. Оптимальная на мой взгляд 30км/ч (после записать в GEM)
— Страница 2, необходимо включить саму функцию. (после записать в GEM)
Автоматическое включение обогрева.
При запуске двигателя в минусовую температуру, автоматически включается обогрев. Часто его включение требуется лишь утром. В процессе дня, остановках на заправка и т.д. его приходиться отключать.
Двойное запирание с одного нажатия брелка
Возможно кто то не знал. Штатная сигнализация работает в 2х режимах.
— одно нажатие, блокировка дверей
— двойное нажатие, блокировка дверей + установка на сигнализацию.
Можно упростить задачу, и ставить на сигнализацию с одного нажатия.
Подъем/опускание стекла с брелка
При нажатии и удержание кнопки «открытие» на брелке, стекла опустятся. При нажатии кнопки «закрытие» на брелке, стекла поднимутся.
Звуковой сигнал о не пристегнутом ремне
Я не сторонник отключения такой функции, но при передвижении на парковках или в гаражной секции, жутко раздражает.
ELM Config Ford Focus
Звук оповещение снежинки
Просто убийственная вещь при перепаде температуры в 1градус, надоест переключением из желтого в красный и на оборот. Внимание! Возможно данную функцию не получиться скорректировать, если ваш адаптер реально не поддерживает высокую скорость.
Отключение ESP через меню бортового компьютера.
Выводит в меню строчку «Отключить ESP». Полезно бывает.
Открытие только Водительской двери при снятии машины с сигнализации.
Возможно кому-то будет полезным.
Превышении скорость свыше 120км/ч
Работает аналогично оповещению о не пристегнутом ремне. При наборе скорости свыше 120км/ч будет периодически оповещать.
Включение ECO-мода
Выглядит вот так. Сам не ставил, так что не скажу на сколько он полезен.
# Если статья была полезной, не забывайте делиться с другими читателями. Вам не сложно, а мне приятно!
Источник: www.drive2.ru
Настройка программы ELMConfig. Включение/отключение опций в Ford Focus 2. Part 2.
Работы по настройке ELMConfig и подключение:
1) Вставляем адаптер в разъём OBDII, находящийся на верхней части перчаточного ящика возле левой ноги (проще вставлять с открытой дверью).
2) Запускаем ELMConfig.exe
3) Делаем предварительные настройки подключения ELMConfig для работы на шине MS-CAN в соответствии с цифрами порядка действий на картинке ниже.
Скачать полную инструкцию
Комментарии (0)
Инструкция по установке HDS на компьютер и настройка подключения к авто
УСТАНОВКА, НАСТРОЙКА E-SYS И EDIABAS 7.3.0
Настройка драйвера для автосканера Autocom CDP и Delphi ds150e
Установка ODIS-S 4.3.3 и ODIS-E_8.1.3
ИНСТРУКЦИЯ ПО УСТАНОВКЕ Techstream ЛЮБОЙ ВЕРСИИ НА Windows 7 — x64 bit
Установка ODIS Service 4.2
Инструкция по установке Op-Com 2010 RUS
Инструкции по установке JLR SDD V160
Дилерская диагностика Nissan через дешёвый J2534 адаптер!
Программа Cascade
Топ из этой категории
Электросхема цепей блока временной задержки, освещения салона и очистителей стекол Ford Focus 1.
Электросхема цепей блока временной задержки и комбинации приборов Ford Focus 1.
- Новости сайта
- Уроки и курсы
- Все про компьютер и интернет
- Диагностика сканером
- Справочная информация
- Инструкции
- Диагностика сканером
- Установка программ
- Другие
- Диагностика осциллографом
- Подключение к датчикам
- Методики работы
- О работе с мотор-тестерами
- Литература механики
- Каталоги
- Кузов
- Уроки DaVinci Resolve
- Софт для автоэлектрика
- Книги и учебники по автоэлектрике
- Видеокурсы
- Статьи по автоэлектрике
- Схема ЭБУ
- Типовые параметры
Ютуб подписка
По маркам авто
- Audi
- Неисправности Audi
- База осциллограмм Audi
- Мануалы Audi
- Audi A4
- Audi A6
- Audi Q5
- Неисправности BMW
- База осциллограмм BMW
- Мануалы BMW
- BMW 1 серия
- BMW 3 серия
- BMW 5 серия
- BMW X1
- BMW X3
- BMW X5
- BMW X6
- Неисправности Daewoo
- База осциллограмм Daewoo
- Мануалы Daewoo
- Daewoo Nexia
- Daewoo Matiz
- Неисправности Citroen
- База осциллограмм Citroen
- Мануалы Citroen
- Citroen C5
- C4
- Неисправности Fiat
- База осциллограмм Fiat
- Мануалы Fiat
- База осциллограмм Ford
- Мануалы FORD
- Неисправности Ford
- Ford Explorer
- Ford Fiesta
- Ford Fusion
- Ford Mondeo
- Ford Kuga
- Ford Transit
- Ford Focus
- База осциллограмм Honda
- Мануалы Honda
- Неисправности Honda
- Honda Civic
- Honda CR-V
- Honda Fit
- Honda Freed
- Honda Accord
- Honda Shuttle
- Honda Stepwgn
- Honda Vezel
- База осциллограмм Hyundai
- Мануалы Hyundai
- Неисправности Hyundai
- Hyundai Accent
- Hyundai Creta
- Hyundai Elantra
- Hyundai Getz
- Hyundai Grand Starex
- Hyundai Grandeur
- Hyundai i30
- Hyundai i40
- Hyundai ix35
- Hyundai Kona
- Hyundai Palisade
- Hyundai Santa Fe
- Hyundai Solaris
- Hyundai Sonata
- Hyundai Tucson
- Неисправности Isuzu
- База осциллограмм Isuzu
- Мануалы Isuzu
- Неисправности Fiat
- База осциллограмм Fiat
- Мануалы Fiat
- Неисправности Geely
- База осциллограмм Geely
- Мануалы Geely
- EMGRAND
- База осциллограмм KIA
- Мануалы KIA
- Неисправности в KIA
- KIA RIO
- Kia Carnival
- Kia Ceed
- Kia Cerato
- Kia K3
- Kia K5
- Kia Mohave
- Kia Optima
- Kia Picanto
- Kia Seltos
- Kia Sorento
- Kia Sportage
- Kia Soul
- Kia Stinger
- База осциллограмм LAND ROVER
- Мануалы LAND ROVER
- Неисправности Land Rover
- Land Rover Range Rover
- Land Rover Range Rover Sport
- База осциллограмм Lexus
- Мануалы Lexus
- Неисправности Lexus
- Lexus CT
- Lexus ES
- Lexus LX
- Lexus NX
- Lexus RX
- База осциллограмм Mazda
- Мануалы Mazda
- Неисправности Mazda
- Mazda 3
- Mazda 6
- Mazda Axela
- Mazda CX-3
- Mazda CX-5
- Mazda CX-8
- Mazda Demio
- База осциллограмм Mercedes
- Мануалы Mercedes
- Неисправности Mercedes-Benz
- Mercedes-Benz C-класс
- Mercedes-Benz E-класс
- Mercedes-Benz G-класс AMG
- Mercedes-Benz GLC-класс
- Mercedes-Benz S-класс
- База осциллограмм Mitsubishi
- Мануалы Mitsubishi
- Неисправности Mitsubishi
- Mitsubishi Delica D5
- Mitsubishi L200
- Mitsubishi Lancer
- Mitsubishi Outlander
- Mitsubishi Pajero
- Mitsubishi Pajero Sport
- База осциллограмм Nissan
- Мануалы Nissan
- Неисправности Nissan
- Nissan Teana
- Nissan Almera
- Nissan Elgrand
- Nissan Juke
- Nissan Leaf
- Nissan Note
- Nissan Qashqai
- Nissan Serena
- Nissan Terrano
- Nissan X-Trail
- База осциллограмм Opel
- Мануалы Opel
- Неисправности Opel
- Opel Astra
- Opel Corsa
- Opel Mokka
- Opel Vectra
- Opel Zafira
- Opel Astra GTC
- Модель
- База осциллограмм Peugeot
- Мануалы Peugeot
- Неисправности Peugeot
- Peugeot 308
- Неисправности Rover
- База осциллограмм Rover
- Мануалы Rover
- База осциллограмм Skoda
- Мануалы Skoda
- Неисправности Skoda
- Skoda Yeti
- Skoda Fabia
- Skoda Karoq
- Skoda Kodiaq
- Skoda Octavia
- Skoda Rapid
- Skoda Superb
- База осциллограмм SsangYong
- Мануалы SsangYong
- Неисправности SsangYong
- SsangYong Actyon
- SsangYong Rexton
- База осциллограмм Subaru
- Мануалы Subaru
- Неисправности Subaru
- Subaru Forester
- Subaru Impreza
- Subaru Levorg
- Subaru XV
- База осциллограмм Suzuki
- Мануалы Suzuki
- Неисправности Suzuki
- Suzuki Grand Vitara
- Suzuki Jimny
- Suzuki Solio
- Suzuki Swift
- Suzuki SX4
- База осциллограмм Toyota
- Мануалы Toyota
- Неисправности Toyota
- Toyota Alphard
- Toyota Aqua
- Toyota Auris
- Toyota Avensis
- Toyota C-HR
- Toyota Camry
- Toyota Corolla
- Toyota Crown
- Toyota Estima
- Toyota Highlander
- Toyota Hilux
- Toyota Land Cruiser
- Toyota Passo
- Toyota Prius
- Toyota RAV4
- Toyota Vellfire
- Toyota Vitz
- Toyota Voxy
- Toyota Wish
- База осциллограмм Volkswagen
- Мануалы Volkswagen
- Неисправности Volkswagen
- Volkswagen Golf
- Volkswagen Jetta
- Volkswagen Passat
- Volkswagen Polo
- Volkswagen Tiguan
- Volkswagen Touareg
- База осциллограмм Volvo
- Мануалы Volvo
- Неисправности Volvo
- Volvo S60
- Volvo XC60
- Volvo XC90
- База осциллограмм УАЗ
- Неисправности УАЗ
- Мануалы УАЗ
- УАЗ Патриот
- База осциллограмм ГАЗ
- Мануалы ГАЗ
- Неисправности ГАЗ
- ГАЗ ГАЗель 2705
- ГАЗ ГАЗель 2747
- ГАЗ ГАЗель 3302
- ГАЗ ГАЗель 33023
- ГАЗ ГАЗель Next
- Неисправности Chevrolet
- База осциллограмм Chevrolet
- Мануалы Chevrolet
- Chevrolet Aveo
- Chevrolet Cruze
- Chevrolet Lanos
- Chevrolet Spark
- Chevrolet Tahoe
- Chevrolet Niva
- CHEVROLET LACETTI
- LACETTI
- База осциллограмм Renault
- Мануалы Renault
- Неисправности Renault
- Renault Arkana
- Renault Duster
- Renault Fluence
- Renault Kaptur
- Renault Megane
- Renault Sandero
- Renault Logan
- Навигатор / Navigator
- База осциллограмм ВАЗ
- Мануалы ВАЗ
- Неисправности ВАЗ
- ВАЗ 2108-09
- ВАЗ 2110-11-12
- ВАЗ 2113-14-15
- Lada Kalina
- Lada Priora
- Lada Granta
- Нива
- Lada Largus
- Lada Vesta
- База осциллограмм по китайским авто
- Осциллограммы по разным маркам
- Мануалы на авто
Комментарии
Это интересно
Электросхема цепей блока временной задержки, освещения салона и очистителей стекол Ford Focus 1
Электросхема цепей блока временной задержки и комбинации приборов Ford Focus 1
Электросхема цепей блока временной задержки и системы отопления, вентиляции салона и кондиционирования воздуха Ford Focus 1
Электросхема цепей комбинации приборов (контрольные лампы тормозной системы и аварийного давления масла В двигателе) Ford Focus 1
Электросхема цепей комбинации приборов (контрольные лампы указателей поворота, дальнего света фар И ламп подсветки приборов) Ford Focus 1
Электросхема цепей комбинации приборов (контрольные лампы резерва топлива, заряда аккумуляторной батареи, неисправности двигателя, повышающей передачи) Ford Focus 1
Электросхема включения панели управления системой отопления, вентиляции салона и кондиционирования воздуха Ford Focus 1
Электросхема включения стеклоподъемников с электроприводом только на передних дверях Ford Focus 1
Электросхема включения электроприводов блокировки замков задних дверей и концевых выключателей дверей (при центральном замке с двойной блокировкой) Ford Focus 1
Источник: kostblog.ru
Программы для диагностики и конфигурирования на базе ELM327
boge
dimm33
Сорри не совсем понял вопрос.
Слово «авто» пропустил. Складывание активирует. А для автоскладывания необходимо прошивку блока править. Пока ELM это делать не может, но уже прошивку приборки меняют, значит и этот блок уже на подходе, я так думаю.
Serj63
12 сент ября 2012
Только что успешно прошил приборку тестовой версией ЕЛМКонфига. Все прошло гладко, прошивалась 10 минут.

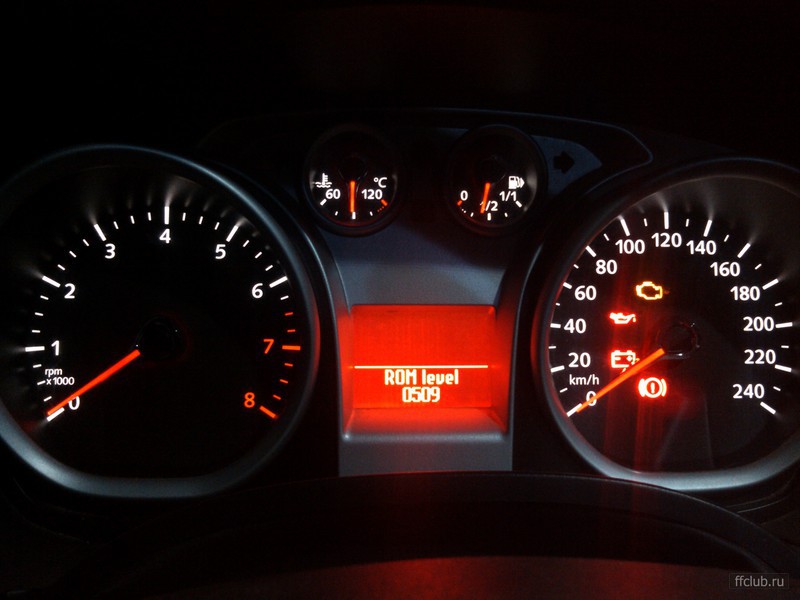

Теперь вот что показывает в тестовом режиме:
Спасибо civil-zz за программу.
R2d2_MEPhI
12 сент ября 2012
так, а теперь вопрос в студию как кому чем помочь, чтоб научить через elm шить магнитолу. Не думаю, что от приборки это отличается прям кардинальным образом, или я совсем не петрю?
Romka1984
13 сент ября 2012
А где можно взять тестовую версию ЕЛМконфига попробовать приборку обновить.
romantic
13 сент ября 2012
civil-zz
А обновление прошивки приборок дорестайла тоже можно будет сделать?
13 сент ября 2012
civil-zz
Через блютусную елмку шить приборку (итд) стоит пытаться?
civil-zz
13 сент ября 2012
R2d2_MEPhI:
DimonKur:
romantic:
13 сент ября 2012
tojest s USB versijej mozno i v «pustuju» priborku zalit config?
civil-zz
13 сент ября 2012
LinS
конфиг сразу в пустую нельзя. можно сначала залить стратегию/калибровку, а уже после этого и конфиг.
R2d2_MEPhI
13 сент ября 2012
civil-zz:
R2d2_MEPhI:
zero_cool
13 сент ября 2012
R2d2_MEPhI
Магнитола не дает себя читать по кан. Только через JTAG программатор.
DarkLeo
13 сент ября 2012
R2d2_MEPhI
Уважаемый.
Ну купите себе j-link JTAG программатор. Стоит ну около $30 Возьмите магнитолу донора, например уже руссифицированную, слейте и залейте.
В чем пробелма то?
Kroligoff
14 сент ября 2012
Вопрос таков, в приборку вшиты ключи известны их серийные номера, возможно ли в GEM указать их ID Брелков, а то каким то образом пропали остался только 1
Boris98
14 сент ября 2012
SERRGE
Для этого никаких ELM не нужно. Причтите инструкцию от авто
Kroligoff
14 сент ября 2012
мне кажется вы поняли не верно мой вопрос,
Еще раз через ELM Config видны ключи в приборки, но после некоторых действий из GEM пропали ID остальных , остался только один. Соответственно теперь те ключи для машины не валидны. Вопрос такой можно самостоятельно узнать ID этих ключей через ELM чтобы прописать заново в GEM
firesanek
14 сент ября 2012
зачем?
пропишите эти ид обычной процедурой вкл. выкл. зажигания.
собственно на это намекали выше.
Kroligoff
14 сент ября 2012
Я так понима про эту процедуру?
ПРИМЕЧАНИЕ: В процессе программирования пультов дистанционного управления переключите зажигание в положение II точно четыре раза.
Пристегните ремни безопасности и закройте все двери (чтобы избежать конфликтных сигналов на щитке приборов).
Поверните переключатель зажигания из положения I в положение II ровно четыре раза в течение 6 секунд.
Переведите переключатель зажигания в положение 0.
Будет слышен звуковой сигнал (только на автомобилях, изготовленных до 2008 модельного года), указывающий на то, что теперь в течение 10 секунд можно программировать ключи зажигания.
Нажмите и удерживайте одну из кнопок на пульте дистанционного управления до тех пор, пока не будет подан звуковой сигнал. Это указывает на успешный прием кода нового пульта дистанционного управления.
Для программирования дополнительных пультов повторите действия по п.5.
Система выходит из режима программирования после перевода переключателя зажигания в положение II, если ни один новый пульт не будет запрограммирован в течение 10 секунд, или после программирования восьми пультов.
Но третий ключ спрятан в обходчике, и там нету кнопок)
zero_cool
14 сент ября 2012
SERRGE
Значит ID его брелка просто по определению не может быть в память блока GEM!
civil-zz
14 сент ября 2012
SERRGE
тэкс.. кажется, перепутали кислое с длинным.
ключ состоит из двух частей. В той, где жало, спрятана метка иммобилайзера запуска двигателя. Коды этих меток хранятся в приборке, прописать с помощью ELM их нельзя.
Вторая часть ключа с кнопками, это брелок центрального замка/сигнализации. Коды этих брелков хранятся в GEM, могут быть прочитаны и записаны ELMConfig (конфигурация GEM, страница 1. Но просто записи там недостаточно, работать не будет), а также записаны через процедуру, описанную в инструкции к автомобилю.
Две эти системы разные, друг к другу отношения не имеют, хоть метки и находятся в одном ключе.
14 сент ября 2012
zero_cool:
ittrium
14 сент ября 2012
likes
дает
14 сент ября 2012
civil-zz
Как движется процесс внедрения прошивальщика в прогу? когда будет релиз?
Магнитолу когда будем пробовать шить?
Kroligoff
14 сент ября 2012
здесь вопрос именно в иммобилайзере, при отсутсвие в салоне этого единесвтенного одного рабочего ключа не автозапуск не запуск вторым не происходит, хотя до . работало , в HEC все три ключа указаны, при чтении GEM только 1 ID указан, остальные пусто. Видимо какой то глюк произошел.
Короче действительно мы перепутали понятия, брелка открытия ЦЗ и иммобилайзера
Насколько я помню что копия ключей помимо приборки должны еще быть и в GEM , теперь я понимаю что ELMConfig читает в GEM не то и ID это не имеет никакого отношения к иммобилайзеру)
14 сент ября 2012
Будет ли потдержка FF3? Чем можно поспособствовать в данном направлении?
R2d2_MEPhI
14 сент ября 2012
civil-zz:
R2d2_MEPhI:
serge44k
14 сент ября 2012
SERRGE
Вопрос сколько из этих трех ключей имеют кнопки дистанционного открывания ЦЗ? один или три?
DimonKur
14 сент ября 2012
R2d2_MEPhI
Сто раз сказали как шить магнитолу.
Можете взять ту прошивку записать ее на флешку вставить ее в ЮСБ и наслаждаться обновлением модуля блютуз.
К магнитоле это не имеет ни какого отношения.
civil-zz
14 сент ября 2012
Обновил ELMConfig. Версия 0.1.2.1b .
Изменения:
— вместо команды AT SP используется AT TP, что теоретически должно продлить срок службы EEPROM адаптера (спасибо за идею ittrium)
— добавлена возможность изменения скорости ELM327, до максимально возможной 500000 bps, с предварительным тестирование возможной скорости
— добавлена возможность записи лога в файл
— добавлена возможность прошивки рестайлингового модуля HEC на версию ROM 509 (большой и маленький экран)
У кого при запуске ругается на отсутствие dll, ocx и т.п. — качаем и устанавливаем вот это
Примечания:
— ВНИМАТЕЛЬНО ЧИТАЕМ ВСЕ ИНФОРМАЦИОННЫЕ СООБЩЕНИЯ, ПОЯВЛЯЮЩИЕСЯ ВО ВРЕМЯ ПРОЦЕДУРЫ ПРОШИВКИ
— прошиваются ТОЛЬКО рестайловые приборки. Тип определяется автоматически, другие типы приборок шить не даст
— для увеличения скорости работы (спасибо quickie):
1) Адаптер должен иметь USB-COM интерфейс на основе чипа FTDI. Проверить можно так: Диспетчер устройств => Порты => USB Serial Port => Свойства. В разделе «Производитель» должно стоять «FTDI»
2) Идем в Диспетчер устройств => Порты => USB Serial Port => Свойства => Настройки порта. Ставим здесь максимально доступную скорость (верхний список). Далее идем в Дополнительно и меняем значение «Latency Timer (msec)» на «1» (изначально там стоит «16»). OK, OK, закрываем Диспетчер устройств
3) Запускаем ELMConfig. Ставим ТЕКУЩЕЕ значение скорости (обычно 38400, если до этого ничего не делали). Нажимаем кнопку «Настройка скорости». Там жмем «Запустить пробный тест скорости». Если все проходит хорошо, в ПРАВОМ списке выставляем максимальную скорость, напротив которой в логе теста стоит «OK», жмем «Установить».
Закрываем ELMConfig. Выдергиваем адаптер из USB и дииагностического разъема, после этого втыкаем обратно. После этого, когда запускаем ELMConfig, в списке скорости всегда выбираем ту, на которую настроили адаптер. Если повезло, и адаптер работает на 500000, то она уже стоит по умолчанию.
Источник: ffclub.ru
