Урок по созданию развёртки для модели в 3Ds Max 2018 на примере простой модели бочки.
- Создадим стандартный примитив Plane (Количество рёбер по горизонтали и вертикали оставляем по умолчанию по 4 ребра соответственно). Нажимаем кнопку F4, чтобы увидеть сетку объекта.
Рис.1. Создание стандартного примитива Plane.
Получаем результат:
Как правильно делать развертку 3д модели
Рис.2. Создание стандартного примитива Plane.

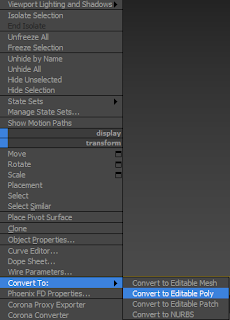

Рис.3. Конвертирование примитива в Editable Poly объект.

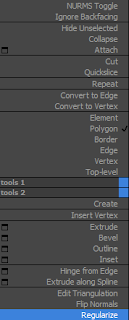

Нажмём правую кнопку мыши на объекте и выберем функцию Regularize в самом низу меню. Плоскость преобразуется в окружность. Функция Regularize не является стандартной в меню 3DsMax, её необходимо добавить себе в программу дополнительно закинув файл со скриптом в рабочую область программы.
Скрипт можно скачать бесплатно по ссылке:
http://www.scriptspot.com/3ds-max/scripts/loop-regularizer
Рис.4. Получение окружности скриптом Regularize
Получаем результат:
Рис.5. Создание окружности из Editable Poly.
Рис.6. Вытягивание рёбер вверх, построение полигонов по окружности.
Рис.7. Выбираем функцию Cap.
Получаем результат:

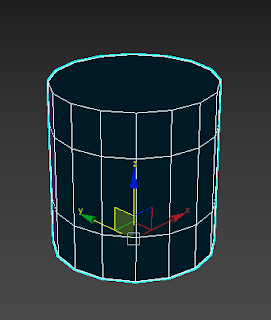

Рис.8. Накрыли Border функцией Cap (крышкой).

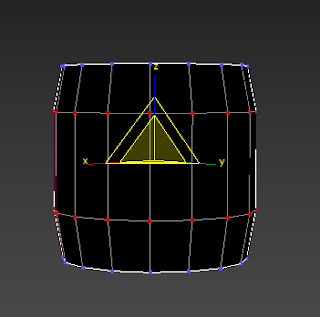

Рис.9. Растягиваем центральные вершины Vertex.
Рис.10. Кнопка FLIP для выворачивания полигонов.
Рис.11. Полигоны смотрят внутрь объекта.
Рис.12. Полигоны смотрят наружу, т.е. лицом к сцене.

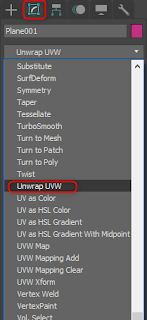

Рис.13. Модификатор Unwrap UVW
и на кнопочку Reset Peel
Рис.14. Выделение рёбер в Unwrap UVW
Рис.15. Выделение швов развёртки.
в свитке модификатора Unwrap UVW линии швов подсветятся голубым цветом:
Рис.16. Конвертирование швов в Unwrap UVW.
программа разрежет модель и выдаст окно редактирования развёртки.
Рис.17. Окно редактирования развёртки.

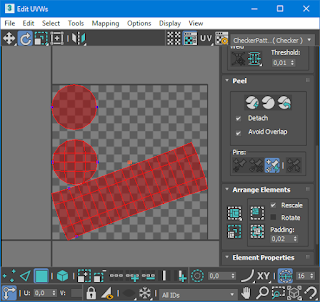

Рис.18. Результат запаковки текстуры.
(нажмём клавишу E ) чтобы развернуть плоскость (заранее выделяем необходимую плоскость развёртки на уровне полигонов). Чтобы опустить выделенную плоскость по вертикали нажимаем кнопочку Move Selected
(клавиша W на клавиатуре). Получаем результат:
Рис.19. Выравнивание частей развёртки.
Рис.20. Запекание развёртки.
далее сохраняем картинку на своём рабочем диске компьютера.
Рис.21. Сохранение развёртки.
Рис.22. Закинули развёртку в Photoshop.
Рис.23. Инструментом Деформация в Фотошопе выравниваем углы прямоугольной части развёртки.

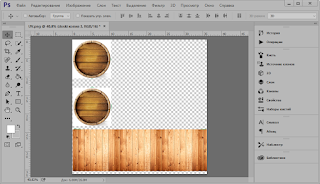

Рис.24. Накладываем картинки на развёртку. Для удобства используем функцию непрозрачности слоя.

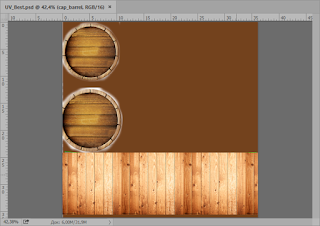

Рис.25. Закрасим фон развёртки цветом приближённым к нашим картинкам.
Рис.26. Назначаем материал на модель бочки.
Получаем результат:
Рис.27. Отображение текстуры материала развёртки на модели
во вьюпорте.
Рис.28. Рендер простой модели бочки без сглаживания в 3Ds Max для иллюстрации отображения развёртки на 3Д-модели.
Это текстовая версия урока по созданию развёртки для модели в 3Ds Max. В помощь есть видеозапись этого урока. Смотреть можно на этой странице здесь:
Видео урок: «В 3D MAX сделать развертку на модели»
Для желающих освоить 3D MAX (3дмакс) в Харькове с преподавателем быстро и эффективно, с выбором обучения в группе или индивидуально, а также чтобы ознакомиться с программой обучения, предлагаем посетить страницу Курс: «3Ds Max»
Тем кто хочет посмотреть и послушать преподавателя по курсу 3DMAX можете перейти на страницу: Видео интервью с преподавателем курса 3DMAX.
Нас находят по запросам:
курсы 3dmax, курсы 3d моделирования, обучение 3dmax, курсы 3д макс, уроки 3d, курсы 3ds max, уроки 3д макс, компьютерные курсы
Источник: promin-kharkov.blogspot.com
UV развертка и запекание текстур в blender 3d
Продолжаем, моделирование лоу поли гриба в blender 3d. В этой статье сделаю UV развертку и запекание текстур.
UV развертка в blender 3d
Для UV развертки выбираем нашу модель и переходим в режим UV Edition. Переходим в режим редактирования меша . С левой стороны мы видим в UV редакторе текущую развертку.
Она нам не подходит, для первого изменения жмем в редакторе меша “U” откроется меню , где выбираем «умное UV-проецирование». Появится окно настройки.
Здесь подкручиваем шкалу «отступ для островов» примерно 0,02 это позволить увеличить отступы на UV развертки. Далее жмем «Да». И получаем следующие изображение UV развертки.
Уже получилось лучше, но есть еще способ для развертки. В ручном режиме разносим швы на модели и делаем развертку. Для этого выбираем ребра, где пройдет шов, жмем “U” и в меню выбираем «поместить шов». Когда швы нанесены, выбираем «развернуть».
UV-развертка готова. Можно сделать лучше, но сейчас подойдет и такая развертка.
Запекание текстур в блендер 3д
Для запекания текстур переходим в «Shading».
В редакторе шейдеров выбираем «добавить» – «текстура» – «изображение текстура». Появиться нода.
Нажимаем «создать», вводим название текстуры. Выставляем разрешение (по умолчанию 1024*1024). Жмем «да». Текстура создана и она полностью черная.
Для подключения текстуры добавляем ноду «карта нормалей».
Далее переходим в настрой рендера , выбираем рендер-движок «Cycles». Ищем вкладку запекание. Тип запекания выбираем «Нормаль». Ставим галочку на «Выделение к активному». Выдавливание примерно установим на 0,1 и отступ размер на 6.
Предварительные настройки завершены, теперь первой выбираем, хай-поли модель, затем лоу-поли . Проверяем, чтобы наша текстура была выделена и жмем «запечь». В левом нижнем окне видим результат.
Далее добавляем еще одну текстуру. И запекаем уже цвет. Во вкладке «запечь» меняем тип запекания на « Диффуз .» Во влияние отключаем все галочки кроме галочки цвет. Жмем «Запечь».
Далее сохраняем наши изображения текстур, так как blender не сохраняет изображения.
