Калькулятор мультифида вычисляет положения для установки дополнительных конвертеров на спутниковой антенне. Также вычисляются азимут и угла места для основного конвертора. Калькулятор работает онлайн (прямо на сайте) и не требует скачивания. Результаты расчетов отображаются в виде таблицы и наглядных картинок.
Жду отзывов и пожеланий.
Вниманию пользователей !
Калькулятор даёт ориентировочные значения выносов
Проверялось по настроенным мультифидам. Прошу учитывать при проектировании и настройке мультифидов
Автор добавил в скрипте указание относительно выбора «фокусного» расстояния:
(для офсетных антенн — расстояние
от центра зеркала до конвертера)
После этого результаты для офсетных антенн будут завышены. Лучшие результаты даст использование расстояния от фокуса до точки пересечения биссектрисы угла раскрыва с зеркалом («точки прицеливания»).
Всех, кто воспользовался данной программой, а затем настроил мультифид,
настройка 8 мультифидов
убедительно прошу расчётные и фактические данные публиковать в этом топике.
Этим вы поможете автору усовершенствовать свою программу, а другим пользователям — избежать ошибок
Последнее редактирование модератором: 27 Май 2009
Codemaster
В калькулятор мультифида добавлены параметры популярных антенн производства Харьковской фабрики «Вариант»: СА-901, СА-902, СА-903М и СА-500, СА-600, СА-700, СА-1000, СА-1200, СА-1400, СА-1600.
yuzd
Профи в Сат-ТВ
Еще бы добавить антенны семейства триакс и выбор конвертеров, например Alps 40mm
Kathrein 910 original ( Е2) 75,66,60,36,13,9,5,1w.4w Samsng 37m87
MIUS
Moderator
Команда форума
Так привычней
Не проверял насколько точно считает. Но одно пожелание есть. Это чтобы было понятней установщикам и не прибегать к дополнительному пересчету — сделать так чтобы каждый мог выбрать среднюю голову и её принять за 0. Остальные слева и справа — выше, ниже уж обозначить + или — . Так привычней и проще на мой взгляд. Ну а так интересная и полезная штука.
С Уважением MIUS :big_boss:
Linux — это самая многопользовательская и многозадачная игра в мире!
странник
Супер-Модератор
Команда форума
.
Скажите, по каким формулам вы рассчитываете выносы?
. . 50.59°N — 30.49°E . . . 0.75 м . . 13° e . TBS 6983 0.84 м . . WinQuest . 107° e < — — — > 16° e . . | 0.8 м . . 90°e . . OMICOM
—> https://filatov-yuri.livejournal.com
Мультифид спутниковой антенны Настройка с помощью программы
странник
Супер-Модератор
Команда форума
Поскольку ответа не последовало, замечу, что калькулятор даёт заниженные (на 8-12% для СА-1200) значения выносов. Связано это, скорее всего, с тем, что для рассчётов используется фокусное расстояние, а не средневзвешенная длина отражённого луча, которая всегда больше.
Калькулятор имеет простой, интуитивно понятный интерфейс и может быть полезен для прикидочных рассчётов, но с учётом того, что результаты занижены.
. . 50.59°N — 30.49°E . . . 0.75 м . . 13° e . TBS 6983 0.84 м . . WinQuest . 107° e < — — — > 16° e . . | 0.8 м . . 90°e . . OMICOM
—> https://filatov-yuri.livejournal.com
Codemaster
одно пожелание есть. Это чтобы было понятней установщикам и не прибегать к дополнительному пересчету — сделать так чтобы каждый мог выбрать среднюю голову и её принять за 0. Остальные слева и справа — выше, ниже уж обозначить + или — .
за 0 принимается положение первой головы, она и считается средней. все остальные считаются относительно ее.
Добавлено через 7 минут
.
Скажите, по каким формулам вы рассчитываете выносы?
формулы расчета выносов взяты отсюда: sputniku.ru/multifield.html
если есть более точные, проверенные практикой, формулы — сообщите, пожалуйста, где их посмотреть.
Последнее редактирование: 20 Май 2009
Codemaster
калькулятор даёт заниженные (на 8-12% для СА-1200)
Это занижение вызвано использованием значения фокусного расстояния указанного на сайте производителя. Для оффсетеных антенн нужно использовать расстояние от центра зеркала до конвертера. К сожелению, на сайтах производителей оно не указывается. Пожалуйста, по возможности, измерьте на реальной тарелке это расстояние и сообщите.
Для другой антенны расчитанные значения сопадают с реальным мультифидом до +/-1мм (SVEC 1,5m 90e+75e).
P.S. В сервисе добавлен расчет и отображение угла поворота конвертера.
Последнее редактирование: 27 Май 2009
странник
Супер-Модератор
Команда форума
.
Сравнил рассчётные (при параметре луча=384) и реальные расстояния до фокусов хорошо настроенной антенны
Привожу их в порядке позиция спутника — рассчётный вынос — фактический вынос:
4 W —— 69,3 —- 70
9 E —— 34,2 —- 34
13E —— 67,1 —- 69
16E —— 91,8 —- 92
19E —- 117,9 — 118,5
Как видите, результат расчётов очень хороший. Только вот фокусное расстояние моей прямофокусной антенны 324мм!
Таким образом, программа занижает при использовании в качестве параметра луча фокусного расстояния выносы от центрального конвертера на 18,5%
. . 50.59°N — 30.49°E . . . 0.75 м . . 13° e . TBS 6983 0.84 м . . WinQuest . 107° e < — — — > 16° e . . | 0.8 м . . 90°e . . OMICOM
—> https://filatov-yuri.livejournal.com
schumi7
Профи в Сат-ТВ
а триаксы ввели в калькулятор?
Киев.
Триакс ТД-88
мультифид триакс на 3 конвертора Амос, Сириус, Хотбёрд.
Сириус и Хотбёрд уже настроил, а Амос не могу налапать, тарелка с балкона весит и не удобно и опасно высовываться, хотелось бы сразу знать на сколько санитеметров головка Амоса от края центральной находится и приблизительно какой наклон если брать часовой циферблат и как точку центр вершины конвертера. Хорошо бы фотки.
Буду благодарен за помощь.
Последнее редактирование модератором: 29 Окт 2009
странник
Супер-Модератор
Команда форума
.
Алгоритм решения вашей проблемы:
1. Измеряете тщательно выносы настроенной на Жар-птицу конвертера относительно Сириуса в фокусе.
2. Пользуетесь расчетом мультифидов по приведенной выше ссылке, задавая фокусное расстояние 600мм
3. Находите отношение выноса по Х для пары 4.8*Е — 13*Е полученного в программе к фактически замерянному
4. Повторяете рассчёт по программе, с фокусным расстоянием, которое равно 600 делённое на отношение из п.3
5. Повторяем пп.3-4 пока рассчётное и фактическое значения выноса для Жар-птицы не совпадут.
6. Устанавливаем головку на Амос по результатам последнего расчёта.
7. Подстраиваем мультифид на 4*W при антенне точно наведённой на Сириус (4.8*Е)
ЗЫ Считаем и устанавливаем с точностью до 1мм и 1*
Источник: www.sat-expert.com
Мультифид 2.1
Мультифид — позволяет настроить одновременно три и более спутников на одной спутниковой тарелке.
Лучший Telegram-канал про технологии (возможно)
Программа предназначеня для помощи в настройке мультифида. До недавних пор ее аналоги существовали преимущественно в версиях для ББ и web версии. Но теперь этот недостаток ликвидирован. С помощью данной программы можно так же узнать угол подъема на спутник и его азмут. Будет учитываться вся критика, все пожелания, а так же буду исправлять баги.
В будущем планируется сделать эдакий комбайн, который сможет максимально помочь установщикам спутниковых тарелок, а так же начинающим любителям.
Telegram-канал создателя Трешбокса про технологии
Источник: trashbox.ru
Мультифид
Приложение для определения параметров, при которых спутниковая антенна будет качественно улавливать сигнал. Утилита позволяет обеспечить четкое вещание ТВ каналов.
Рейтинг: 4 из 5
Мультифид – Android приложение для настройки сигнала спутниковой антенны. С его помощью можно определить позицию, при которой трансляция будет четкой и качественной.
Вещание

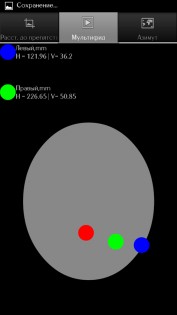

Мультифид представляет собой набор компонентов, предназначенных для приема сигнала от нескольких спутников на параболическую антенну. Приложение позволяет рассчитать оптимальные параметры, при которых вещание телеканалов не прерывается. Утилита поможет настроить одновременно три и более спутников для одной антенны.

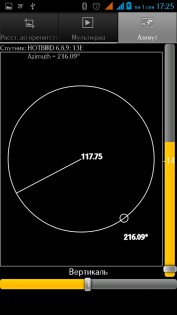

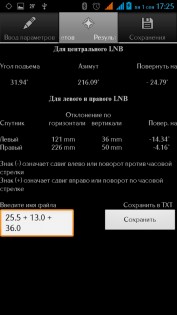

С помощью приложения можно дополнительно определить оптимальные показатели азимута, а также углов подъема и направления конвертера. Утилита способна подобрать подходящие параметры для офсетных и прямофокусных спутниковых тарелок. После этого антенна будет иметь качественный прием сигнала, благодаря чему во время трансляции не возникнут сбои.
Инструкция
Приложение предназначено для настройки тарелок с LNB и мультифида, позволяющего принимать сигналы с нескольких спутников на антенну без моторизированной системы. По функционалу она сопоставима с индикатором электронного девайса SatFinder. Он позволяет точно определить параметры, при которых спутниковая антенна будет улавливать сигналы.

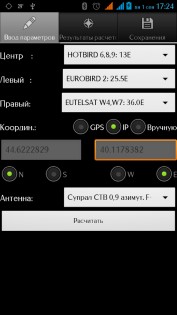

Для использования утилиты достаточно в нее войти и указать необходимые параметры. Среди них: тип антенны, первый, второй и третий LNB, а также широту и долготу. При желании можно выбрать автоматическое определение координат.

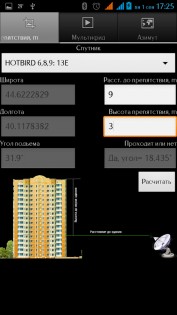

Утилита также способна проверить расстояние до препятствия. Для этого достаточно указать тип спутника, координаты и его высоту.
Особенности
- возможность настроить мультифид;
- доступно определение азимута;
- предусмотрен широкий выбор типов антенн и спутников;
- имеется автоматический расчет координат;
- приложение скачивается и используется бесплатно;
- совместимо с актуальными версиями Android.
