Считывание ошибок с micromaster 440 c помощью step7
19 сообщений • Страница 1 из 1
Автор темы
Считывание ошибок с micromaster 440 c помощью step7
Сообщение ASUVP » 23 сен 2019, 06:58
Здравствуйте, форумчане. Имею преобразователь частоты micromaster 440, подключенный по profibus к контроллеру s7-315. Хотелось бы получать на контроллер код ошибки, когда она возникает, для последующего вывода на тач-панель. Непонятно, собственно, как выгрузить код ошибки с частотника. Надо ли настраивать сам преобразователь, или достаточно отправить команду по profibas.
Пытался разобраться с помощью мануалов, но не ушел дальше понятий PKW и PZD. Если элементарно — не кидайте камнями сразу, только начинаю знакомство с приводом)
ASUVP
Считывание ошибок с micromaster 440 c помощью step7
Сообщение ZuElecRu » 23 сен 2019, 15:02
Для начала откройте HW и посмотрите сколько слов используется в PKW и PZD.
ZuElecRu
Считывание ошибок с micromaster 440 c помощью step7
Сообщение misha_os » 24 сен 2019, 10:12
how to parameter setting Micromaster 440 | Siemens
Можно, например, с помощью телеграмм.
Для Micromaster-440 изучение конфигурирование полевой шины.
Для S7-300 настройка и обмен данными с помощью телеграмм (352, 354 или 999).
Если собираетесь управлять Micromaster-440 только с помощью дискретных сигналов, то используйте телеграмму 999 для получения необходимых данных, например «FAULT CODE».
misha_os
Считывание ошибок с micromaster 440 c помощью step7
Сообщение SMax » 24 сен 2019, 14:05
SMax
Автор темы
Считывание ошибок с micromaster 440 c помощью step7
Сообщение ASUVP » 25 сен 2019, 09:11
ZuElecRu писал(а): ↑ 23 сен 2019, 15:02 Для начала откройте HW и посмотрите сколько слов используется в PKW и PZD.
Входных у него 12 байт, и выходных тоже. У меня он подключен через СР, поэтому для общения используются функции DP-SEND, DP-RECEIVE. Для передачи используется специальная ДБ, в ней под PKW отведено четыре слова, под PZD одно двойное слово.
У вас нет необходимых прав для просмотра вложений в этом сообщении.
ASUVP
Считывание ошибок с micromaster 440 c помощью step7
Сообщение ZuElecRu » 25 сен 2019, 09:40
ASUVP писал(а): ↑ 25 сен 2019, 09:13 У меня он подключен через СР
Через CP? Может через модуль связи PROFIBUS? Фотку сделай.
ZuElecRu
Автор темы
Считывание ошибок с micromaster 440 c помощью step7
Сообщение ASUVP » 25 сен 2019, 10:32
Отправлено спустя 6 минут 4 секунды:
Телеграммы и сайт сименса изучу, спасибо.
У вас нет необходимых прав для просмотра вложений в этом сообщении.
ASUVP
Считывание ошибок с micromaster 440 c помощью step7
Сообщение CHANt » 26 сен 2019, 22:48
Достаточно сложная задача, для первых шагов.
Так как регистры 0947 и 0948, скажем так, типа циклического буфера, то лучше использовать как PZD так и PKW
Мне видится так:
По PZD получаем сигнал Авария или Блокировка или Предупреждение
#Siemens Micromaster 440 vfd Parameter setting .
По PKW считываем с 0947, заодно проверяя что там в буфере было раньше, а то может и не одна ошибка выпадать.
По PKW считываем с 0948, время всех ошибок, считывая и старшее и младшее слово со всех 3 последних ошибок
Формируем код ошибки и время для передачи наверх.
Принимаем команду квитирования аварии и передаем ее на ПЧ через механизм PZD .
Сложно больно)))
Где-то у Сименса пример был, панель управления от микромастера. Проще ее реализовать, и заходить смотреть в нужные параметры. Но, может же кто-то поменять параметры и без Вас)))

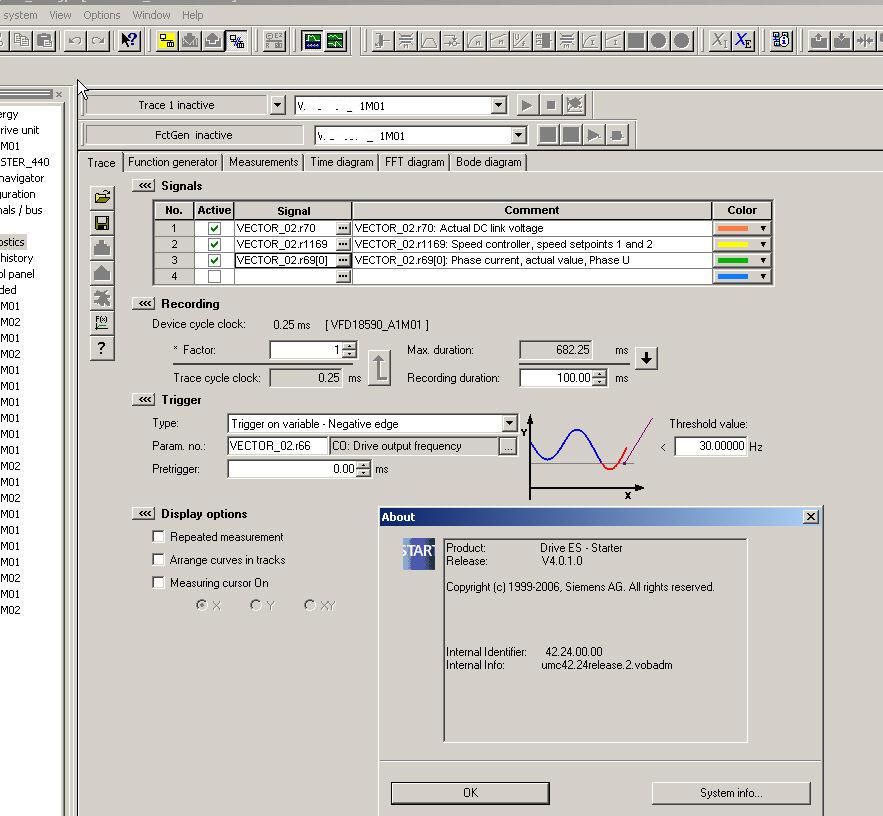

А в чем необходимость смотреть код аварии? Там по одному коду столько неисправностей может быть, что проще сходить посмотреть на частотник. Или открыть на ноутбуке Starter или DriveMonitor.
Хотя, один раз мне обоснованно ответили, что ПЧ находился на обогатительной фабрике, было много пыли и открывать лишний раз шкаф было опрометчивым решением)))
А, да, по PZD не трудно считывать в программе, а вот механизм PKW подразумевает, что Вы отправляет запрос с номером параметра, получаете ответ, шлете номер индекса, затем получаете ответ что открыт номер индекса, затем запрашиваете сам параметр и получаете его значение назад. Для другого параметра 0948 будет еще сложней, надо вычитывать время из двух индексов.
CHANt
Автор темы
Считывание ошибок с micromaster 440 c помощью step7
Сообщение ASUVP » 30 сен 2019, 06:51
CHANt , спасибо за обширный ответ, теперь более понятны контуры задачи стали.
У нас довольно мало задач по управлению приводом, кроме того, даже ими обычно занимается другое структурное подразделение, поэтому Starter или DriveMonitor умеет использовать ограниченный круг лиц, а вот посмотреть код ошибки и сравнить его с кодами в распечатке — это проще будет в данном конкретном случае)
На частотнике посмотреть можно, конечно, но там одна BOP на 4 ЧП)
Источник: asutpforum.ru
RAZRAB.RU
Изучаю ПЧ и контроллеры Siemens.
Приобрел для самообразования:
1). двигатель трехфазный 220В, 0,18 кВт, 1310 об/мин.
2). преобразователь частоты Micromaster 440 6SE6440-2UD17-5AA0 рассчитан на двигатели 0,75 кВт, входящее напряжение 380-480В в комплекте профибас и ВОР.
3). контроллер S7-300, 6ES7 315-2AF03-0AB0 есть MPI и Profibus-DP
Только я сомневаюсь правильно ли взял двигатель по мощности, не сгорит ли он у меня на максимальных оборотах? И можно ли на ПЧ подать 220В, если на нем указанно 380-480В? Можно ли подключить ПЧ к контроллеру через Profibus-DP?
phantom
Re: Подключение Микромастер 440 вопросы новичка
Сообщение mr_Frodo » 09 май 2018, 08:51
Вкратце:
выбор двигателя по мощности производится от необходимой пользователю механической нагрузки на валу и если при всех остальных нормальных условиях вы длительно превысите нагрузку на двигатель, то он перегреется и «сгорит» и это не будет зависеть от оборотов, а только от нагрузки и верности настройки защиты ПЧ.
220 на ПЧ подать можно, но он будет с сообщением о недостаточности питающего напряжения и запуститься не сможет.
Раз ПЧ имеет коммуникационный модуль Profibus и ПЛК тоже, то «сам бог велел» использовать эту возможность! Не забудьте подать внешнее питание +24В на модуль, т.к не запитывается от ПЧ.
Теперь «отделим мух от котлет».
1. Производители ПЧ рекомендуют использовать для адекватной работы пару Мотор-ПЧ с разницей мощностей максимум на 3 ступени. Если рассмотреть типоряд мощностей 0,18-0,25-0,37-0,55-0,75-1,1 и.т.д увидим, что ваш вариант имеет разницу в 4 ступени, но это принципиально важно для работы ПЧ в векторном режиме. Если будете использовать режим линейный (р1300=0) то работать можно с мощностью мотора от минимальной до номинальной ПЧ.
2. «Сгорает» обмотка двигателя при превышении её температуры значения определённого на шильдике и зависящего от температурного класса изоляции. Теперь вопрос: почему происходит нагрев обмотки сверх номинальных значений? Их не много: превышение номинального тока и плохой отвод тепла от корпуса мотора.
Если с отводом тепла более-менее понятно (нет вентилятора, длительная работа мотора на низких оборотах до 10Гц при вентиляторе на своём валу, грязный корпус, и пр.) , то с током уже не все так просто. Если принять, что ПЧ настроен верно для работы с конкретным мотором, то причинами превышения номинального тока может служить механическая перегрузка мотора и неверное расключение обмоток электромотора.
И в данном случае — ваш вариант. Поясню: вы указываете, что мотор ваш на 3~220В. Ваш ПЧ работает с напряжением сети 380В. Следовательно выходное напряжение ПЧ на максимальной частоте 50Гц будет при соответствующих настройках тоже 380В (это вы можете увидеть на шильдике ПЧ в его вх-вых характеристиках).
Соответственно ваше подозрение, что мотор может «сгореть» на максимальной частоте в существующей конфигурации верно! Как это «побороть»? Сначала разобраться с мотором: внимательно изучить табличку с характеристиками на упоминание напряжения 380В. Если есть, то возможно вы имеете шанс на изменения соединения обмоток с треугольника на звезду и тами образом подключить ваш мотор к ПЧ безо всяких хитростей в параметрах. Если изменить соединение обмоток невозможно, то придётся «мудрить» с параметрами ПЧ.
3. Если добьетесь устойчивой работы мотра в ручном управлении, то можно подумать об управлении от ПЛК сначала через входные клеммы, а потом и по профибасу.
Вот моя подпись.
mr_Frodo
Re: Подключение Микромастер 440 вопросы новичка
Сообщение phantom » 09 май 2018, 12:19
Спасибо, с праздником победы.
220 на ПЧ подать можно, но он будет с сообщением о недостаточности питающего напряжения и запуститься не сможет.
В руководстве пользователя указана схема подключения однофазного питания, насколько я понимаю ПЧ работает как инвертор сколько приходит напряжение на вход столько он выдает и может увеличивать?
вы указываете, что мотор ваш на 3~220В. Ваш ПЧ работает с напряжением сети 380В. Следовательно выходное напряжение ПЧ на максимальной частоте 50Гц будет при соответствующих настройках тоже 380В (это вы можете увидеть на шильдике ПЧ в его вх-вых характеристиках)
По характеристикам на шильдике https://www.elcomspb.ru/retail/electric . 5ai-56-b4/ двигатель поддерживает 380В. У меня контакты V2, U2, W2 замкнуты между собой, а контакты W1, V1, U1 по отдельности соответственно я так понимаю это соединение звездой? На замкнутые контакты подается ноль, на W1, V1, U1 фаза от ПЧ? Может лучше соединить треугольником и как это сделать?
У меня на ПЧ замкнуты контакты DC(R+) и D+C для чего это нужно?
Источник: razrab.ru
