Программа для настройки маршрутизатора cisco

начну с того, что на 18XX 28XX и почих маршрутизаторах 8 серии подключение и первоначальная настройка оборудования осуществляется через консольный порт с разъемом RJ-45, обычно, кабель для настройки идет в комплекте, представляет из себя RJ-45 на RS-232 голубого цвета. Оборудование 19XX 29XX серий помимо консольного порта RJ 45 имеет консольный порт MiniUSB (Что значительно удобнее при настройке оборудования имея под рукой ноутбук с отсутствующим COM портом). Для настройки оборудования через MiniUSB нам понадобится драйвер эмуляции
Далее в Device Manager появится Cisco Serial где можно настроить номер порта.

Установка соединения осуществляется со стандартными значениями – 9600 бод/8 бит данных/1 стоп бит/без проверки четности и контроля прохождения. В Windows – системах вы можете использовать putty, в Linux cu или minicom. В дальнейшем, когда маршрутизатору будет присвоен IP-адрес для настроек будем использовать ssh, но первый раз без консольного подключения не обойтись.

Настройка коммутатора Сisco Сatalyst 2950 с нуля — подробная инструкция

Открываем Putty, выбираем тип подключения Serial порт COM7 ( У меня он COM7) нажимаем 2 раза [Enter] и видим меред собой командную строку с приглашением роутера

Router>
Переходим в превелегированный режим командой enable
Router>enable
Router#
удаляем имеющуюся конфигурацию, находящуюся во флэш-памяти, и перезагружаем маршрутизатор:
Router#erase startup-config
Router#reload
Ждем пока роутер перезагрузится, наблюдая за процессом загрузки в окне консоли, после чего снова переходим в превилигированный режим
Router>enable

Переходим в конфигурационный режим и даем команду hostname:
Router#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#hostname Gw0
Gw0(config)#
Включим режим хранения паролей в файле конфигурации устройства в зашифрованном виде:
Gw0(config)#service password-encryption
Отключим управление маршрутизатором через http и https и CDP
Gw0(config)#no ip http server
Gw0(config)#no ip http secure-server
Gw0(config)#no cdp run
Зададим пароли на подключения через консольный порт
Gw0(config)#line con 0
Gw0(config-line)#password пароль
Gw0(config-line)#login
Gw0(config-line)#exit
И Telnet
Gw0(config)#line vty ? О, сколько он там сказал доступно? 0-1441 значит line vty 0 1441 ))
Gw0(config-line)#password пароль
Gw0(config-line)#login
Gw0(config-line)#exit
Зададим пароль на Enable режим
Gw0(config) enable secret пароль_enable_режима

Перейдем к настройке интерфейса внутренней сети. Если маршрутизатор имеет гигабитные порты то названия портов можно сократить как Gi 0/0 (Gigabit ethernet) , если 100 Мбитные то скорее всего это будут Fa (fast ethernet)
В принципе, если вы сомневаетесь в команде, нажмите TAB — в командной строке команда дописалась? значит норма, не помните что вводить? введите знак вопроса… IOS выдаст вам все доступные команды в данном контексте.
Gw0(config) #interface Gi 0/0
Gw0(config-if)#ip address 192.168.0.1 255.255.255.0
Gw0(config-if)#description LAN
Gw0(config-if)#no shutdown
Gw0(config-if)#exit
Задаем dns-сервера

Gw0(config)# ip name-server 192.168.0.2

Все, маршрутизатор доступен телнетом по 192.168.0.1
Записываем конфигурацию в память командой
Gw0# copy running-config startup config или командой wr

В следующей статье,собственно, мы отключим доступ на маршрутизатор через telnet (Ибо не секюрно ) и настроим доступ к нему используя SSH.

Запись опубликована 23.05.2012 автором admin в рубрике cisco, howto, начало, Начинающим, Сети.

Cisco для новичков. Часть 1.Первоначальная настройка маршрутизатора Cisco : 22 комментария

1. Уведомление: Часть 2.Первоначальная настройка маршрутизатора Cisco. Telnet или SSH |

1. admin Автор записи 12.12.2012 в 3:40 пп А копирайт? ))

Источник: iamroot.ru

Как настроить роутер Cisco: пример и реализация от WiFiGid

Всем привет! Сегодня я на простом примере расскажу вам про настройку роутера Cisco (2911, 1841, 881 и другие модели). Я выдумал некую простую схему с примером, которая позволит вам понять, как подключить локальную сеть к интернету через наш маршрутизатор. Я покажу пример настройки через консоль. Но вы можете делать конфигурирование через программу «Cisco Packet Tracer» – видеоинструкцию смотрим в конце статьи.

Пример подключения

Представим себе, что у нас есть один роутер Cisco. С помощью маршрутизатора мы должны подключить офис с несколькими компьютерами. Для коннекта всех локальных машин будем использовать коммутатор. Fa 4 и Fa 0 – это внешний и внутренний физический интерфейс. Также у нас есть:

• 277.146.101.1 – это шлюз провайдера.
• 277.146.101.2 – это внешний IP адрес роутера, его выдает провайдер.
• 192.168.1.1 – это локальный IP адрес.

Я думаю, схема достаточно понятная и простая.

ШАГ 1: Подключение к маршрутизатору

Для подключения мы будем использовать вот такой вот кабель, который обычно идет в комплекте со всем подобным оборудованием.

С одной стороны консольного кабеля должен быть COM-порт (RS 232). Подключаем один конец в CONSOLE (может иметь надпись CON) порты.

Вы можете столкнуться с проблемой, что у современных компов и ноутов нет подобного входа. Поэтому можно использовать USB переходник.

После подключения скачиваем программку PuTTY – она бесплатная и достаточно удобная. Очень важный момент – в разделе «Connection type» после запуска установите значение «Serial».

И далее нажимаем по кнопке «Open». Если у вас возникли трудности и подключение не происходит, то проверьте в «Диспетчере устройств», какой COM порт используется. Может быть баг, что порт указан не тот. Особенно этот баг проявляется при использовании переходника USB-COM.

Далее вы должны увидеть приветственную надпись в запрос ввода логина и пароля.

ШАГ 2: Reset настроек

Итак, в первую очередь нам нужно полностью очистить старые настройки – они нам ни к чему, все будем делать с нуля (так сказать). Изначально вы увидите вот такую надпись:

Но нам нужно запустить роутер с правами администратора, чтобы вместо стрелочки стояла решетка (#). Для этого вводим команду:

Теперь сначала удаляем старый конфиг, а потом ребутаем аппарат:

router# write erase
router# reload

Нужно будет немного подождать. После этого роутер загрузится и выведет сообщение – использовать стандартную конфигурацию? – отвечаем:

ШАГ 3: Конфигурация интерфейсов

В первую очередь давайте назовем наше устройство для удобства обращения через команду. Я назвал его: «WIFIGID-ROUTER» – смотрим на картинку. Вообще, если у вас будут возникать какие-то вопросы по командам, то смотрите на схему в начале статьи. Итак, обзываем наш роутер:

router#conf t
router (config)#hostname WIFIGID-ROUTER

После этого вместо «router» вы должны увидеть свое название. Вспомним, что у роутера есть два интерфейса,

Внутренний (связь с локальной сетью) – с адресацией:

Внешний (связь с глобальным интернетом) – понятное дело, что у нас тут будут статические настройки:

Я придумал все эти значения, просто чтобы показать настройку – вы же подставляйте свои циферки. Маршрутизатор будет выступать шлюзом, и наша задача связать две эти сети и дать клиентам доступ в интернет.

Давайте введем настройки внешнего статического адреса:

WIFIGID-ROUTER #conf t
WIFIGID-ROUTER (config)#
interface Fa 4
ip address 227.146.101.2 255.255.255.252
no shutdown

Для подключения к интернету мы используем четвёртый интерфейс. Выше я задал внешний IP как 227.146.101.2, после этого прописал маску и запустил настройку последней командой. Ах да, не забудьте подключить интернет кабель от провайдера. В качестве проверки пингуем сначала сам роутер:

WIFIGID-ROUTER #ping 227.146.101.2

А потом шлюз провайдера:

WIFIGID-ROUTER #ping 227.146.101.1

Если все хорошо, и оба устройства пингуются, идем настраивать интерфейс для связи с локальной сетью. Локальная сеть у нас будет с адресацией:

Локальный адрес роутера:

И еще один совет – обязательно оставьте пару адресов про запас. То есть диапазон адресов будет примерно от 192.168.1.2 до 192.168.1.10. Остальные уже будут использоваться клиентами и другими устройствами в локалке.

Локальный адрес роутера мы будем прописывать в VLAN:

R-DELTACONFIG#conf t
interface Vlan 1
Ip address 192.168.2.1 255.255.255.0
no shutdown
interface Fa 0
switchport access vlan 1
no shutdown

А для подключения будем использовать интерфейс «Fa 0». Что мы сделали, мы привязали сначала локальный адрес к Vlan. А потом уже VLAN привязали к физическому интерфейсу. Подключаем к этому физическому интерфейсу наш коммутатор, к которому уже будут подключены все рабочие машины, принтеры и другие сетевые устройства.

ШАГ 4: Удаленный доступ к роутеру

Чтобы вам постоянно не сидеть рядом с роутером и подключенным к нему консольным кабелем, я вам советую сразу настроить удалённый доступ. Мы будем использовать подключение по защищенному каналу SSH (второй версии).

WIFIGID-ROUTER (config)#
ip ssh ver 2
ip domain-name wifigid-router-c.ru

Сначала мы запустили SSH-2, а потом прописали произвольный домен. Теперь создаем ключ с помощью команды.

crypto key generate rsa

Далее вылезет вот такая вот надпись:

Создаем пользователя с правами админа и паролем. Вместо «password» введите свой пароль.

username admin privilege 15 secret 0 password

Включаем пользователя в базу устройства:

line vty 0 4
login local

И задаем пароль для режима доступа:

enable secret 0 password-2

Опять же вместо «password-2» вводим свой пароль. После этого вы можете использовать любую программу с поддержкой SSH для доступа из локальной сети к этому роутеру.

ШАГ 5: Настройка шлюза

Теперь нам нужно подключиться к шлюзу провайдера:

WIFIGID-ROUTER (config)#
ip route 0.0.0.0 0.0.0.0 227.146.101.1

После этого пингуем любой внешний сайт, но лучше использовать именно IP, а не DNS адрес. Можно даже пропинговать один из DNS-серверов.

WIFIGID-ROUTER#ping 8.8.8.8

ШАГ 6: Настройка NAT

Опять же локальные компьютеры пользователя пока не имеют доступа в интернет, но мы это исправим. Для этого нам нужно настроить динамическую трансляцию локальных IP во внешний. У нас всего один внешний адрес, поэтому локальные адреса должны превращаться в него, проходя через наш роутер, выполняющий роль шлюза.

Прописываем диапазон тех адресов, которые в теории могут использоваться локальными машинами:

WIFIGID-ROUTER (config)#
ip access-list standard ACL_NAT
permit 192.168.1.0 0.0.0.255

Далее указываем наш VLAN:

Interface Vlan 1
ip nat inside

Они будет неким локальным интерфейсом, ведь в VLAN может быть сразу несколько адресов. Теперь указываем физический внешний интерфейс, к которому мы подключили провайдерский кабель:

Interface Fa 4
ip nat outside

А теперь мы создаем NAT правило:

ip nat inside source list WIFIGID_NAT interface fa4

Далее мы уже можем из локальной сети с любого компа клиента пинговать любые интернет-адреса. Также в качестве пробы используем внешний IP адрес. Ну и в самом конце не забудьте сохранить конфиг в память роутера:

Видео

Источник: wifigid.ru

Узелки на память

Хотелось бы рассказать, а заодно и собрать в одном месте всю информацию по начальной настройке маршрутизатора CISCO.

Выберем программное обеспечение для эмуляции.

Мне известно две программы, для эмуляции сети построенной на оборудовании Cisco:

Первая, это цисковская Packet Tracer. Это эмулятор и имеет не все функции Cisco IOS. Честно говоря, он сильно ограничен и многие вещи в нём реализованы наполовину. С другой стороны версия 5.3.2 поддерживает создание GRE-туннелей, протоколов динамической маршрутизации (и BGP). Packet Tracer прост в освоении и имеет в своём арсенале сервера (FTP, TFTP, DHCP, DNS, HTTP, NTP, RADIUS, SMTP, POP3), рабочие станции и свичи.

Сейчас уже есть под Linux, хотя он прекрасно запускался и из-под Wine.

Вторая программа симулятор GNS3. Тут уже необходимо загружать образы Cisco IOS. Вы работаете с настоящим интерфейсом Cisco, но, во-первых, эти IOS ещё нужно суметь достать, во-вторых, это более сложный продукт для понимания, и в-третьих, в нём есть только маршрутизаторы и коммутаторы.

Оптимально начать с Packet Tracer’a, а затем, после понимания, переходить на GNS3.

Способы подключения

• GUI
• CLI в окне управления
• Терминальное подключение с рабочей станции через консольный кабель
• telnet

• Telnet/ssh
• Терминальное подключение с рабочей станции через консольный кабель
• Web-интерфейс (Cisco SDM).

Управление по консоли

Вот он перед нами, маршрутизатор. Лежит кулерами шелестит, светодиодиками мигает.

Воспользуемся одним из древнейших и нестареющих способов управления практически любым умным устройством: консоль. Нам нужен компьютер, устройство и подходящий кабель. У циски и

спользуется разъём RJ-45 на стороне устройства и DB-9 мама (для подключения к COM-порту) на стороне ПК.

Консольный порт выглядит так:

Всегда выделен голубым цветом. С недавних пор стало возможным управление по USB.

А это консольный кабель cisco:

Раньше он поставлялся в каждой коробке. Проблема в том, что современные ПК зачастую не имеют COM-порта. Тогда используем конвертеры USB-to-COM:

После того, как вы воткнули кабель, определили номер COM-порта, для подключения можно использовать или Putty в Виндоус, или Minicom в Линукс.

Управление через консоль доступно сразу, а вот для телнета нужно установить пароль. Как это сделать?

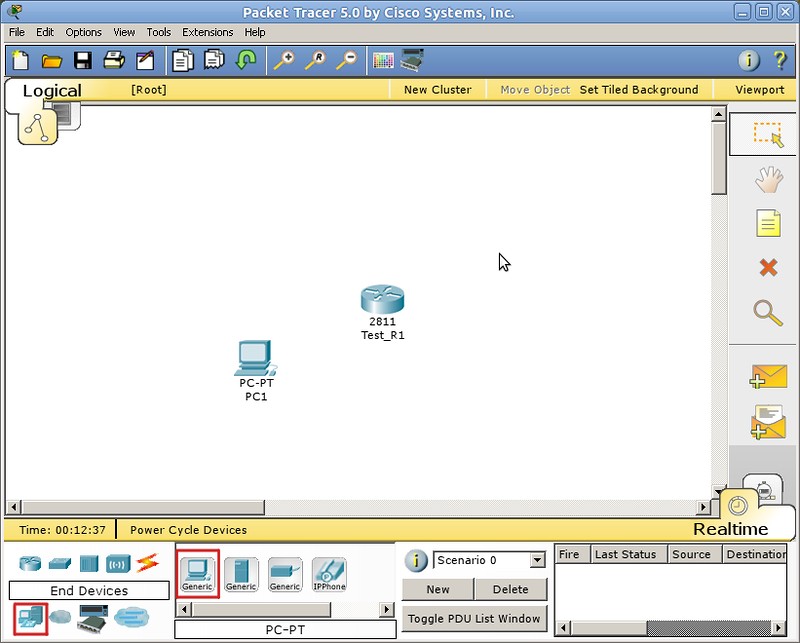

Начнём с создания маршрутизатора: выбираем его на панели внизу и переносим на рабочее пространство. Даём какое-нибудь название

Что бы вы делали, если бы это был самый взаправдашний железный маршрутизатор? Взяли бы консольный кабель и подключились им в него и в компьютер. То же самое сделаем и тут:

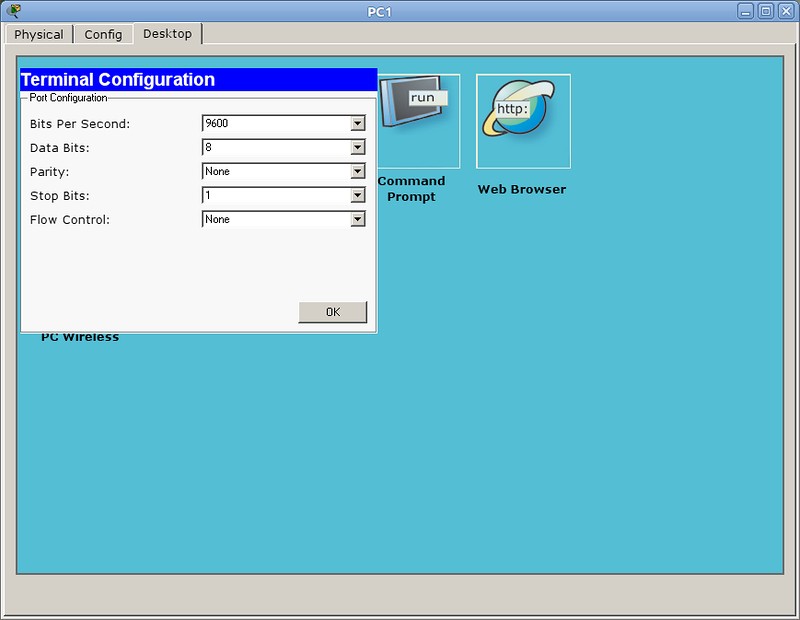

Кликом по компьютеру вызываем окно настройки, в котором нас интересует вкладка Desktop. Далее выбираем Terminal, где нам даётся выбор параметров

Впрочем, все параметры по умолчанию нас устраивают, и менять их особо смысла нет.

Если в энергонезависимой памяти устройства отсутствует конфигурационный файл (startup-config), а так оно и будет при первом включении нового железа, нас встретит Initial Configuration Dialog prompt:

Вкратце, это такой визард, позволяющий шаг за шагом настроить основные параметры устройства (hostname, пароли, интерфейсы). Но это неинтересно, поэтому отвечаем no и видим приглашение

Это стандартное совершенно для любой линейки cisco приглашение, которое характеризует пользовательский режим, в котором можно просматривать некоторую статистику и проводить самые простые операции вроде пинга. Ввод знака вопроса покажет список доступных команд:

Грубо говоря, это режим для сетевого оператора, инженера первой линии техподдержки, чтобы он ничего там не повредил, не напортачил и лишнего не узнал.

Гораздо большие возможности предоставляет режим с говорящим названием привилегированный. Попасть в него можно, введя команду >enable. Теперь приглашение выглядит так:

Здесь список операций гораздо обширнее, например, можно выполнить одну из наиболее часто используемых команд, демонстрирующую текущие настройки устройства ака “конфиг” #show running-config. В привилегированном режиме вы можете просмотреть всю информацию об устройстве.

Прежде, чем приступать к настройке, упомянем несколько полезностей при работе с cisco CLI, которые могут сильно упростить жизнь:

— Все команды в консоли можно сокращать. Главное, чтобы сокращение однозначно указывало на команду. Например, show running-configсокращается до sh run. Почему не до s r? Потому, что s (в пользовательском режиме) может означать как команду show, так и команду ssh, и мы получим сообщение об ошибке % Ambiguous command: «s r» (неоднозначная команда).

— Используйте клавишу Tab и знак вопроса. По нажатию Tab сокращенная команда дописывается до полной, а знак вопроса, следующий за командой, выводит список дальнейших возможностей и небольшую справку по ним (попробуйте сами в PT).

— Используйте горячие клавиши в консоли:

• Ctrl+A — Передвинуть курсор на начало строки
• Ctrl+E — Передвинуть курсор на конец строки
• Курсорные Up, Down — Перемещение по истории команд
• Ctrl+W — Стереть предыдущее слово
• Ctrl+U — Стереть всю линию
• Ctrl+C — Выход из режима конфигурирования
• Ctrl+Z — Применить текущую команду и выйти из режима конфигурирования
• Ctrl+Shift+6 — Остановка длительных процессов (так называемый escape sequence)

• begin — вывод всех строк, начиная с той, где нашлось слово,
• section — вывод секций конфигурационного файла, в которых встречается слово,
• include — вывод строк, где встречается слово,
• exclude — вывод строк, где НЕ встречается слово.

В режиме глобальной конфигурации не выполняются довольно нужные порой команды других режимов (тот же show running-config, ping, etc.). Но есть такая полезная штука, как do. Благодаря ей мы можем, не выходя из режима конфигурирования, выполнять эти самые команды, просто добавляя перед ними do. Примерно так:

Router(config)#do show running-config

Настройка доступа по Telnet

Из этого-то режима мы и настроим интерфейс для подключения компьютера через telnet:

Команда для перехода в режим конфигурации интерфейса FastEthernet 0/0:

# Router(config)# interface fa0/0

По умолчанию все интерфейсы отключены (состояние administratively down). Включаем интерфейс:

Router(config-if)#ip address 192.168.1.1 255.255.255.0

shutdown — означает “выключить интерфейс”. Соответственно, если вы хотите отменить действие команды, то используйте слово no перед ней. Это правило общее для CLI и применимо к большинству команд.

Подключаемся. Для этого надо использовать кроссоверный кабель. (Хотя в реальной жизни это зачастую уже необязательно – все карточки умеют понимать приём/передачу, однако встречаются ещё маршрутизаторы, порты которых не поднимаются при использовании неправильного типа кабеля — так что будьте внимательны)

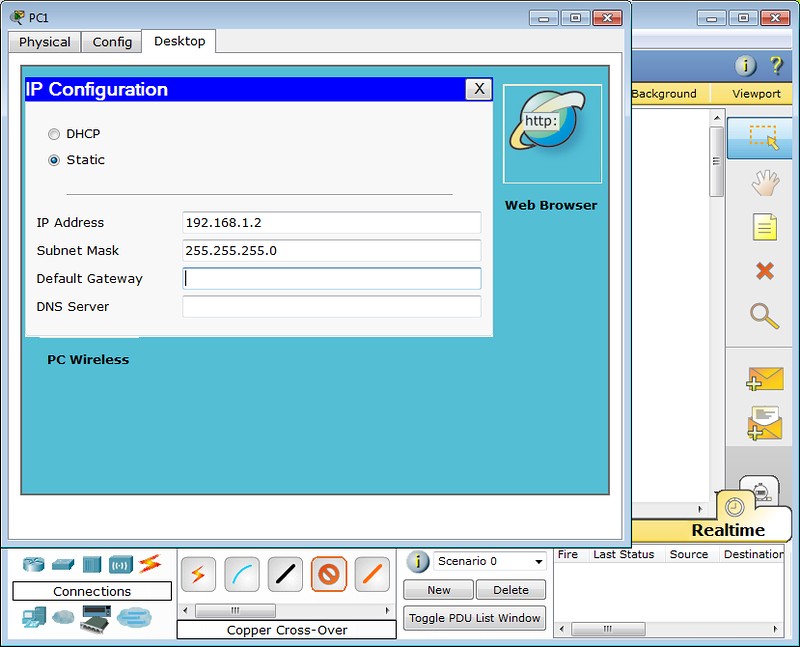

Настраиваем IP-адрес компьютера через Desktop.

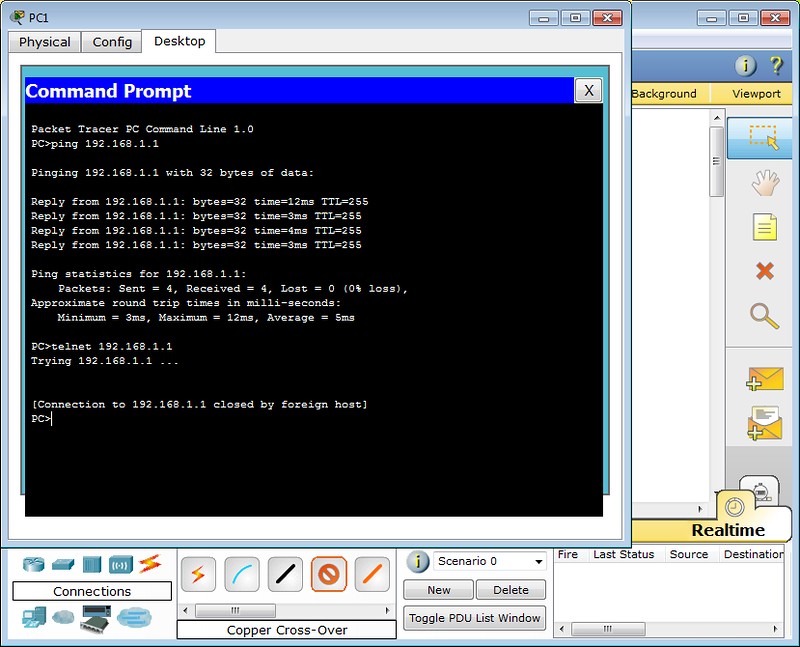

И пробуем подключиться, выбрав Command Prompt в панели Desktop:

Как и ожидалось, циска не пускает без пароля. В реальной жизни обычно выдаёт фразу “Password required, but none set”

Пароли

Подключение по telnet или ssh называется виртуальным терминалом (vt) и настраивается следующим образом:

Router(config)#line vty 0 4 Router(config-line)#password cisco Router(config-line)#login

0 4 — это 5 пользовательских виртуальных терминалов=telnet сессий.

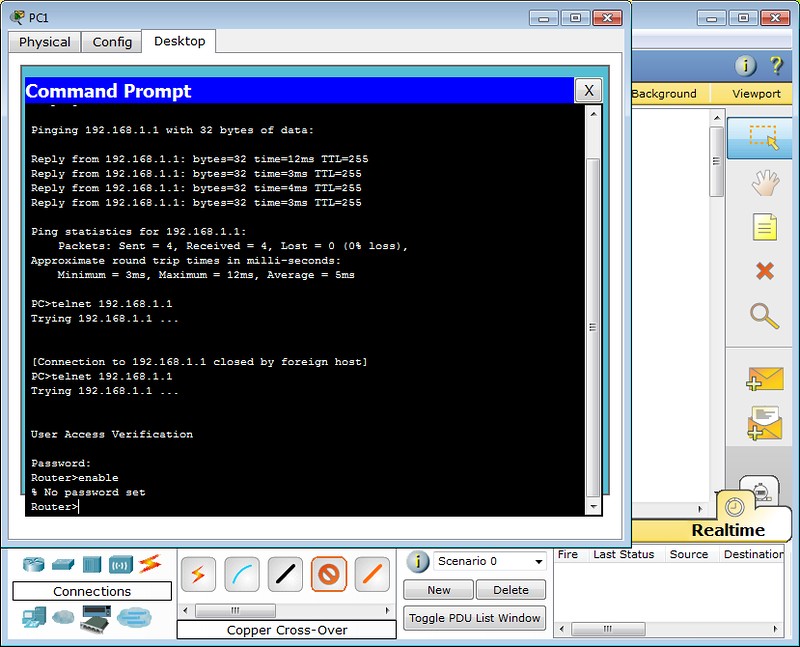

Этого уже достаточно, чтобы попасть в пользовательский режим, но недостаточно для привилегированного:

Настроим пароль для enable-режима:

Router(config)#enable secret test

Чем отличается secret от password? Примерно тем же, чем ssh от telnet. При настройке secret пароль хранится в зашифрованном виде в конфигурационном файле, а password – в открытом. Поэтому рекомендуется использование secret.

Если вы всё-таки задаёте пароль командой password, то следует применить так же service password-encryption, тогда ваш пароль в конфигурационном файле будет зашифрован:

line vty 0 4 password 7 08255F4A0F0A0111

Обращаю ваше внимание:

сейчас принятно настраивать доступы не через виртуальные терминалы, а командами #username и #aaa new-model. В версии PT 5.3.2 они уже есть и вполне работают.

Для этого нужно выполнить:

Router(config)#aaa new-model Router(config)#username admin password 1234

Первая команда служит для активации новой модели ААА (Authentication, Authorization, Accounting). Это нужно для того, чтобы была возможность использовать для аунтетификации на устройстве RADIUS или TACACS сервер. Если отдельно это не настроено, то будет использоваться локальная база пользователей, задаваемая командой username.

Будьте внимательны: приоритет команды aaa new-model выше, чем команд виртуальных терминалов и поэтому даже несмотря на то, что у вас настроен password в режиме line vty, если у вас не будет пользователей в локальной базе, зайти на устройство удалённо уже не получится.

Теперь при подключении маршрутизатор запросит имя пользователя и соответствующий ему пароль.

При более глубокой настройке line vty существует одна опасность.

Есть такой параметр: access-class. Его настройка позволяет ограничить IP-адреса, с которых возможно подключение. И вот однажды я, как умная маша, решил заняться безопасностью в сети и на всём почти оборудование понаставил эти аксес-листы, чтобы комар не пролетел. В один прекрасный момент пришлось выехать в поле и в тот день я проклял свою аккуратность – никуда не мог достучаться – малейшей лазейки не оставил. В общем будьте с этой командой внимательны или оставляйте для себя лазейки.

При работе с access-list’ами и прочими опасными вещами, неправильная настройка которых может лишить вас доступа к устройству, можно использовать замечательную команду reload in min, где min время в минутах. Эта команда перезагрузит устройство по истечении указанного времени, если ее не прервать командой reload cancel.

Т.е. схема работы такова: вы удаленно копаете что-то, что может в теории (закон Мерфи не забываем) прервать ваш сеанс связи с устройством. Сохраняем текущий (рабочий) конфиг в startup-config (он используется при загрузке), ставим reload in 15, вводим ключевую команду, относительно которой у нас сомнения ;-), и получаем обрыв связи, худшие опасения оправдались. Ждем 15 минут, устройство перегружается с рабочим конфигом, коннект — вуаля, связь есть. Либо (если связь не прервалась) проверяем, что все работает, и делаем reload cancel.

Если вы хотите ограничить паролем доступ через консольный порт, вам понадобятся команды

Router(config)#line console 0 Router(config-line)#login Router(config-line)#password cisco

Ещё один важный момент, которому в статьях уделяют мало внимания: privelege level.

Как понятно из латинского звучания — это уровень прав пользователя. Всего существует 16 уровней: 0-15.

privilege level 0 — это команды disable, enable, exit, help и logout, которые работают во всех режимах

privilege level 1 — Это команды пользовательского режима, то есть как только вы попадаете на циску и увидите приглашение Router> вы имеете уровень 1.

privilege level 15 — Это команды привилегированного режима, вроде, как root в Unix’ах

SSH

Нельзя не упомянуть о том, что telnet — протокол незащищённый и передаёт пароль и данные в открытом виде. С помощью любого анализатора пакетов можно вычислить пароль.

Поэтому крайне рекомендуем использовать ssh — любые устройства cisco с не самой урезанной прошивкой способны выступать ssh-сервером.

Следующий набор команд позволит вам включить ssh и отключить доступ по telnet:

Router(config)#hostname R0 Router(config)#ip domain-name cisco-dmn Router(config)#crypto key generate rsa Router(config)#line vty 0 4 Router(config-line)#transport input ssh

Имя хоста должно отличаться от Router, обязательно должно быть задано имя домена. Третьей строкой генерируется ключ и далее разрешается только ssh. Длина ключа должна быть более 768 бит, если вы желаете использовать ssh версии 2, а вы желаете этого. Всё.

Ещё одно финальное внимание новичкам: не забывайте о команде write memory — это сохранение текущей конфигурации. Впрочем, достаточно два раза обжечься, забыв сохранить, чтобы навсегда заработать иммунитет к этому — кто кодил по ночам или писал курсовую, тот поймёт.

Ну и на сладенькое: сброс пароля

Так, а что же делать, если на стол легла вам бушная циска с неизвестным паролем или вы очень невовремя забыли его? Вообще-то это многократно описано и легко гуглится, но повторить это необходимо.

Практически на любом сетевом устройстве есть возможность сбросить пароль, имея физический доступ. Если сделать это невозможно или это отдельная платная услуга, то скорее всего в ваших руках находится какая-то русская поделка (не в обиду, конечно, нашим производителям, но дважды я такие строки читал в документации:))

1) Подключаетесь к устройству консольным кабелем,

2) Отправляете его в ребут (хоть по питанию, хоть командой #reload)

3) Когда на экране побежит такая строчка ########. ###, означающая загрузку образа (40-60 секунд после включения), необходимо отправить сигнал Break. Как это сделать в разных программах читать тут. Вы попадаете в режим ROMMON.

4) В этом режиме введите команду: confreg 0x2142, она заставит устройство игнорировать startup-config при загрузке.

5) Введите reset для перезагрузки

6) После загрузки running-config будет девственно чистым, а startup-config содержит по-прежнему последнюю сохранённую конфигурацию. Сейчас самое время поменять пароль или слить конфиг.

7) Самое важное: верните обратно регистры:

Если вы этого не сделаете, то вся ваша конфигурация будет актуальна до первого ребута) И хорошо, если это устройство стоит рядом, и вы вспомните, что накосячили. Мне не повезло)

Источник: www.hackerror.ru
