Всем доброго времени суток!
Как и обещал, продолжаю рассказ про своё приобретение ГУ Prelingcar ELus 3G32G Android10.
Одной из важнейших проблем было корректно настроить кнопки на рамке панели магнитолы и руле.

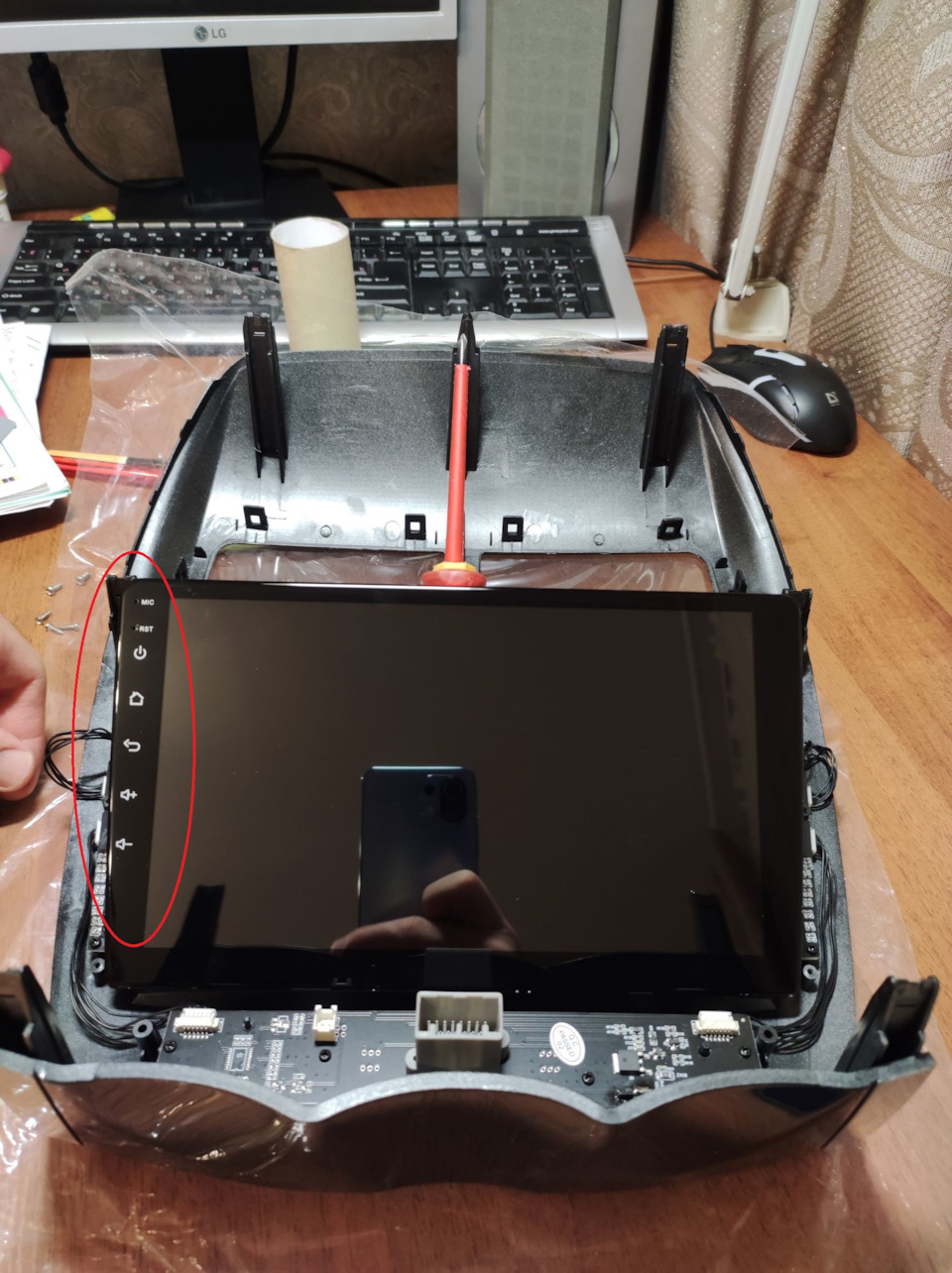

Кнопки которые находятся на рамке, они являются не одним целым с магнитолой. А дополнительными кнопками, которые нужно обучать. Данные кнопки организованы примерно так же как и кнопки на руле ASX. Т.е. это обычные резистивные кнопки.
Проблема была в том, что кнопки привязываются через приложение в ГУ, которое называется Кнопки руля. И на одну функцию, можно привязать только одну кнопку. К примеру Если взять кнопку увеличения громкости на рамке панели ГУ и кнопку на руле, то они должны быть одинакового номинала по сопротивлению чтобы ГУ реагировало одинаково. У меня же так изначально не получалось… Точнее не со всеми кнопками. Решил разобраться как это всё у нас организовано.
Для начала поштудировал теорию, как это устроено и рабтает. На 4PDA нашел подходящую тему
НАСТРОЙКА кнопок руля на китайской андроид магнитоле
4pda.to/forum/index.php?showtopic=707069CH-» (21КОм), и нужно было поменять местами кнопки «CH+» и «CH-«.

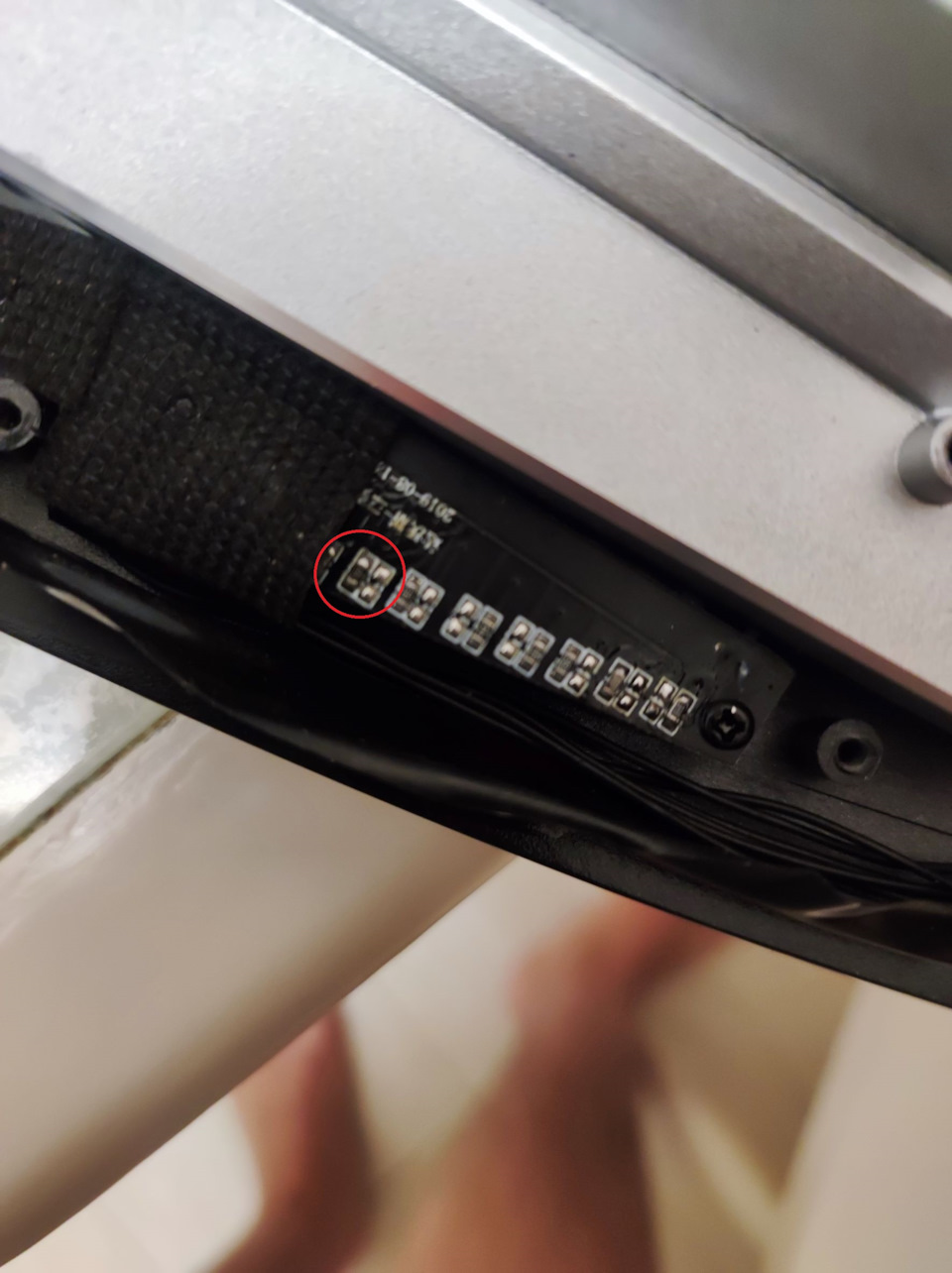

На плате нашел, нужный резистор.
В CHIPDIP купил резистор, перепаял как мог. Родные очень мелкие, благо место позволило, поставил чуть побольше.
Если что я вообще не электронщик, а любитель по необходимости)))) Поэтому претензии к качеству пайки не принимаются!)

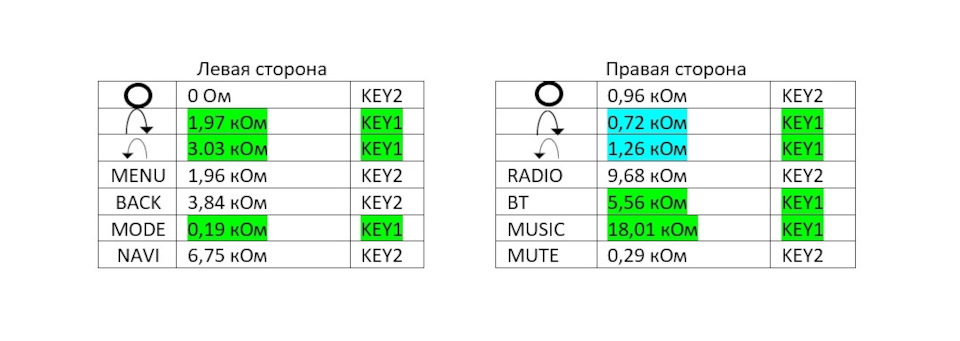

Назначение кнопок «CH+» и «CH-«, поменял на проводках. Разрезал и поменял местами. Поменял привязку кнопок на панели ГУ KEY1 и KEY2. Теперь картина получилась следующей!
В приложении Кнопки руля провёл обучение. Всё заработало!
Но… как всегда без «но» не обошлось. Даже не знаю какими законами физики это всё объяснить))) В общем иногда не срабатывали кнопки CH+ и CH- при этом громкость чётко, чередование основных режимов MODE (Радио, навигатор, телефон), тоже чётко.
Решил переобучить, поддал оборотов до 2000 об/мин при обучении, чтобы повысить напряжение бортовой сети, так как по своей сути в ГУ замер сопротивления производится путём измерения падения напряжения на сопротивлении нужной нам кнопки. Вроде бы помогло, заработало. Но спустя какое то время опять через раз.
Обучение кнопок на руле магнитола FarCar
Решил переобучить ещё раз… И в этот раз программа «Кнопки руля» видит кнопку, привязывает функцию. А когда выходишь и нажимаешь больше половины не срабатывает… Через неделю ещё раз попробовал обучить, но начал с тех кнопок которые до этого не привязывались. Всё обучилось и недели три работает чётко. Короче пока грешу на ПО. Возможно просто нужно было перезагрузить… Или последовательность обучения имеет значение. Короче работает и больше туда не лезу)))
Помимо всего прочего находил в заводском меню, вкладку обучение кнопок.
Но там на нажатие кнопок вообще ни какой реакции, такое ощущение что это настройка кнопок на самом ГУ.
У меня они закрыты панелью, и я ими вообще не пользуюсь.
Уже писал, в предыдущей записи, что в заводских настройках выбирал разные марки авто по умолчанию.
Я так понимаю из-за этого изменяются базовые функции. Т.Е. само ГУ одно, но прикручивается к огромному количеству рамок, панелей. Так делается ГУ именно для вашей марки автомобиля))
При выборе в меню OUTLANDER 2019 г, появлялась дополнительная вкладка, с параметрами автомобиля. Я так понимаю все эти данные берутся по CAN шине.
Вполне возможно что на Митсу свежее 2019 г, кнопки могут привязываться по CAN шине. Т.Е. обучать вообще не требуется. Читал отчёты у владельцев Кашкаев 2-го поколения, тоже были проблемы с кнопками, там они по CAN шине работают. Так вот выбирая того же MURANO, кнопки работали у них адекватнее.
Если в вашей машине нет кнопок на руле, то в принципе можно использовать кнопки на панели. Самое элементарное это по одной кнопке без фиксации на KEY1 и KEY2. Можно привязать быстрое включение навигатора, либо кнопку MODE (переключение режимов). Для себя подумываю дополнительно поставить кнопку на включение передней камеры. Есть в планах поставить летом.
Но в приложении «Кнопки руля» пока только одна камера, и не понятно будет она включать переднею или заднею. Если поставлю отпишусь.
Для себя убедился в правильности выбора модели ГУ с кнопочками. Нажал кнопку – запустил навигатор, или сразу на радио перешел, или на предыдущее приложение. Меня если честно немного напрягает использование ГУ без кнопок. Просто когда едешь за рулём по тому же МКАДУ 80-100 км/ч в плотном потоке, не хочется отвлекаться, лазить по меню, по окнам листать и т.д…
Одним словом, допиливаю это ГУ под себя, и мне оно всё больше нравится))))
На сегодняшний день, для меня один минус. В приложении Кнопки руля, не могу привязать запуск проигрывателя, к кнопке «MUSIC» на рамке, её просто нет в приложении.
Приходится запускать с главного меню, либо перебором через кнопку «MODE»на руле или с рамки магнитолы.
В общем если у кого есть более подробная информация по этому приложению «Кнопки руля», буду признателен.
На сегодня всё. Всем удачи и здоровья! Если есть вопросы задавайте! И обязательно участвуем в опросе ниже! «Лайки», «репосты» по прежнему приветствуются!
Источник: www.drive2.ru
Инструкция по программированию кнопок руля
1.Включите головное устройство.
2.Сразу после смены логотипа загрузки системы на режим основного меню, нажмите и удерживайте пластиковую кнопку «МЕНЮ» (домой) около 8 сек.
3.Когда загрузилось меню программирования, кнопку «МЕНЮ» нужно отпустить.
4.В нижнем поле экрана вы видите доступные для программирования функции. Слева выделена жёлтым цветом иконка первой программируемой функции «INC+» (громкость +).
5.Нажмите и удерживайте на рулевом колесе кнопку, которая будет управлять этой функцией
магнитолы, до появления на экране надписи «Status OK».Кнопку на руле можно отпустить.
6.Для перехода к программированию следующей функции «прибавьте громкость» на магнитоле на одну единицу (нажмите кнопку «VOL+» один раз, либо поверните ручку громкости по часовой стрелке).
7.Жёлтым цветом теперь выделена следующая иконка (функция-трек назад).
8.Нажмите и удерживайте на рулевом колесе кнопку, которая будет управлять этой функцией
магнитолы, до появления на экране надписи «Status OK». Кнопку на руле можно отпустить.
9.Проделайте описанные выше действия для остальных доступных кнопок рулевого колеса вашего автомобиля.
10.После программирования последней доступной функции, нажмите и удерживайте пластиковую кнопку «МЕНЮ» (домой) до выхода из режима программирования.
11.Выключите и включите устройство.
11.Проверьте правильность работы кнопок рулевого колеса ,согласно назначенных функций управления. При необходимости повторите программирование с пункта №1.
Перечень доступных функций.
INC+ – «громкость +» TR – «трек назад» MUTE – «приглушение» MODE – «выбор источника» TEL – «поднять трубку» TR+ – «трек вперёд» DEC – «громкость – « MENU – «меню» TEL OFF – «положить трубку» Play – «воспризведение, пауза» PWR – «вкл., выкл.»
Другие новости
Компания Интро представляет более 100 видов кабелей для подключения мультимедийных устройств UMS к штатным разъемам автомобиля.
14 декабря 2022
Incar представляет «народную» линейку мультимедийных комплексов серии City (ADF), разработанных в том числе, для популярных отечественных автомобилей в начальных комплектациях.
11 октября 2022
Серия мультимедийных головных устройств ANB представляют собой систему с сенсорным монитором на процессоре Cortex-A7 Quad core 1.3 GHz под управлением операционной системы Android.
Источник: intro-online.ru
Программа для настройки кнопок руля
Абитуриент
Hyundai Creta 2018
Сообщений: 1
В клубе с 31.03.2018
11.06.2018 11:23
Друзья! Подскажите как подключить кнопки управления телефоном на руле данного девайся и установленной программы?! Уже весь мозг вынес. Все кнопки управления настроил, а кнопки ТЕЛЕФОНА никак не найду. Может какую-то другую программу надо установить (Steering wheel уже была установлена).
Ответить
Hyundai Creta 2018
Сообщений: 43
8
5
В клубе с 23.01.2018
17.06.2018 10:26
Нет настроек в автомобиле случайно? У меня нечто похожее там есть такой значек настройка руля и настройка в авто
Ответить
Член-корреспондент
Hyundai Creta 2016
Сообщений: 4,769
1801 2748
В клубе с 02.09.2016
18.06.2018 11:51
ANSWER — Ответ — это зеленая кнопка телефона. А кнопки отбоя не вижу. Название должно быть типа HANG UP.
Ответить
Абитуриент
Сообщений: 2
В клубе с 19.06.2018
19.06.2018 10:10
Answer — переводит в режим настройки блютуза и телефона. Rejeckt-кнопка отбой (красненький на руле). Зелененький кнопки на руле функция ОТВЕТ так и не нашел.
Ответить
Абитуриент
Hyundai Creta 2018
Сообщений: 22
4 1
В клубе с 28.03.2018
19.06.2018 10:34
На моей китайской балалайке зеленая кнопка на руле отвечает и за поднятие трубки, и за отбой.
Ответить
Абитуриент
Hyundai Creta 2017
Сообщений: 12
5
В клубе с 11.05.2017
26.06.2018 10:10
У меня тоже Navivox 10.2. Зеленой кнопкой ответ и повесить трубку работает.
Ответить
Абитуриент
Сообщений: 2
В клубе с 19.06.2018
26.06.2018 10:24
А как настроил зелененькую кнопку на руле в программе? Как она называется в программе? ОТБОЙ — в доп меню (reserve) REJECT. Как слышимость микрофона, меня еле слышно, и как в трубе. Ali. обещают выслать новый микрофон.
Ответить
Абитуриент
Hyundai Creta 2017
Сообщений: 12
5
В клубе с 11.05.2017
26.06.2018 10:49
Уже не помню как настроил, надо посмотреть. Микрофон работает тоже как в трубе. Штатный подключить пытался, но наводки (шум) очень сильный через него получаются.
