Программа для настройки кнопок на руле Андроид магнитола

Штатные мультимедийные системы всегда на несколько шагов отставали от актуальных предложений рынка автозвука.

Даже сегодня в автомобиле топовой комплектации можно увидеть скучное головное устройство с минимальным набором функций.

Вполне логично, что многие автовладельцы сразу после покупки новой машины меняют заводскую магнитолу на продвинутые информационно-развлекательные системы, работающие на базе популярной операционной системы Android.

С установкой таких 2-din систем вопросов обычно не возникает, поскольку они четко помещаются в штатное посадочное место и подключаются по стандартной схеме, однако с настройкой элементов управления справляются далеко не все.

Данная статья призвана помочь разобраться с обозначением кнопок андроид-магнитолы и их корректной настройкой для удобного использования.

НАСТРОЙКА кнопок руля на китайской андроид магнитоле

Как перевести обозначения кнопок на автомагнитоле Android

На многих головных устройствах, работающих на ОС Андроид, на лицевой панели и дисплее присутствует несколько физических или сенсорных кнопок и «крутилок».

Чаще всего встречаются элементы управления со следующими обозначениями:

• VOL — «крутилка» регулировка громкости, она же — кнопка включения/выключения устройства (нажатие с удержанием);
• TUNE — «крутилка» для переключение радио-каналов, нажатие кнопки открывает меню эквалайзера;
• SRC — переключение на главное меню;
• HOME или значок «домик» — возвращение на главный экран;
• GPS — навигация GPS (для связи со спутником требуется дополнительный выносной модуль);
• ВТ — включение/выключение режима Bluetooth (используется для управление громкой связью Hands-free);
• DVD — переход в режим проигрывания дисков;
• MUTE — кнопка полного отключения звука;
• NAVI — переход в режим навигатора;
• BAND — кнопка включения режима «Радио», используется так же для переключения радиочастот;
• RST — кнопка полного сброса текущих настроек;
• Eject — кнопка извлечения CD.

Кнопки, расположенные на лицевой панели андроид-магнитолы, можно перенастроить (переназначить) самостоятельно, наделив их новыми функциями. Сделать это несложно.

Так, чтобы настроить кнопки на китайской магнитоле на Android IQ NAVI, нужно выполнить следующие действия:

1. Заходим в основное меню автомагнитолы, выбираем раздел Настройки (иконка в виде шестеренки);
2. Выбираем вкладку «Дополнительные настройки»;
3. Вводим сервисный пароль — 123456;
4. В открывшемся меню выбираем пункт «Кнопки лицевой панели»;
5. На экране появится своего рода таблица из темных и светлых ячеек. Светлым цветом обозначены кнопки, которые уже выполняют какую-то функцию, светлым — свободные кнопки;
6. Для начала перепрограммирования физических кнопок на лицевой панели нажимаем кнопку Старт;
7. Чтобы начать настройку с нуля нажимаем кнопку «Очистить»;
8. Затем приступаем к поочередному программированию кнопок: Нажимаем на экране функцию MUTE (ячейка подсветится белым цветом), выбираем и нажимаем соответствующую кнопку на лицевой панели. Выбираем на экране функцию «Поднятие трубки», нажимаем на кнопку BT или любую другую на свое усмотрение. Аналогичным образом назначаем функции для всех других кнопок;
9. Чтобы назначить на уже запрограммированную кнопку еще одно действие (оно будет выполняться при длительном нажатии) выбираем на экране уже назначенную для данной кнопки функцию и удерживаем 2 секунды. Рядом с ячейкой откроется диалоговое окно, в котором выбираем «Долгое нажатие» и затем из предложенного списка выбираем нужную функцию.
10. Чтобы перенастроить кнопки-«крутилки», на экране нужно выбрать любую ячейку с надписью «Свободно» и из списка выбрать один из предлагаемых вариантов. Для назначения дополнительной функции удерживаем соответствующую ячейку и выбираем новое действие из предложенного списка.
11. Нажимаем кнопку «END» для завершения программирования и сохранения настроек, выходим в главное меню и проверяем, как работают перенастроенные кнопки. Готово!

Как настроить кнопки руля на Андроид магнитоле

Настройка кнопок руля на Android-магнитоле производится в следующей последовательности:

1. На рабочем столе устройства заходим во вкладку «Кнопки на руле;
2. Нажимаем кнопку «Сброс» чтобы все заводские установки, если таковые были, обнулились;
3. Затем нажимаем кнопку прибавления громкости на руле. На экране должно появиться два столбца: «Действие при коротком нажатии» и «Действие при длинном нажатии». В меню первого столбца выбираем соответствующий пункт (условное обозначение динамика и значок «+») и нажимаем кнопку «ОК», чтобы принять действие;
4. Нажимаем кнопку убавления громкости на руле, выбираем для нее соответствующее действие в левом столбце, принимаем настройки нажатием кнопки «Ок»;
5. Далее нажимаем на руле кнопку переключения трека (>>|) и программируем ее так, чтобы при коротком нажатии она переключала музыкальную композицию или радиостанцию, а при длинном нажатии запускала поиск радиостанции (выбираем в правом столбце SEEKUP). Нажимаем кнопку «ОК». Проводим аналогичные действия в отношении кнопки (| <<);
6. Нажимаем на руле кнопку MODE (переключение функции — FM, AUX, SD, USB), выбираем для нее аналогичное действие в левом столбце меню на экране магнитолы. Нажимаем Ок.
7. Нажимаем кнопку «Сохранить». Готово!

Ответ на частый вопрос — как настроить подсветку кнопок

Чтобы изменить настройку подсветки кнопок китайской андроид-магнитолы, выполняем следующие действия:

1. Заходим в Настройки (иконка в виде шестеренки);
2. Выбираем пункт «Заводские настройки»;
3. Вводим сервисный пароль — 123456 (126);
4. В открывшемся меню выбираем вкладку Other. В списке находим настройку «Panel LED control» и выбираем, при каких условиях будет включаться подсветка магнитолы: при включении головного света, при включении питания или оба варианта.

Чтобы поменять цвет кнопок на Андроид магнитоле, нужно выбрать в меню настроек вкладку « Подсветка «. Данная функция позволяет подобрать подсветку кнопок панели головного устройства в тон подсветки панели автомобиля. Однако есть такая функция только на более дорогих моделях андроид-магнитол.

Источник: neknopka.ru

Управление магнитолой Teyes с руля: реанимация своими руками

Заветная коробка получена, магнитола установлена в автомобиль, всё играет и светится, но управление устройством с кнопок руля невозможно.

Конечно, можно оставить и так, можно привыкнуть управлять магнитолой с помощью сенсорного экрана, но мы-то хотели, чтобы было лучше, чем раньше, правда?

В сегодняшней статье разберём наиболее вероятные проблемы и доступные способы их устранения.

Проблема №1: устройство «видит» нажатия на кнопки, но не может их запомнить

Устройство реагирует на нажатие кнопок, даже позволяет настроить их в приложении Обучение кнопок руля, но после настройки всех клавиш и подтверждения изменений не запоминает назначенные команды.

Если магнитола версии CC2, попробуйте обновить прошивку до последней версии по инструкции здесь.

Проблема №2: устройство не «видит» кнопок вообще

Здесь многое зависит от того, шёл ли в комплекте с устройством CAN-BUS адаптер. Выглядит он так:

Вариант 1: адаптер был в комплекте

Для начала перепроверяем, подключен ли адаптер к клемме на большей косе проводов. Заодно где-то фиксируем для себя название адаптера, оно должно находиться непосредственно на нём: Raise (RZC), Simple Soft (XP), Hiword (HW), Xinbus (XBS), либо Binary (BNR) – это пригодится чуть позже. Также проверяем клемму C – она должна быть подключена к магнитоле.

Если всё на месте, пробуем настроить сам адаптер. Через меню устройства открываем Настройки, выбираем пункт Заводские настройки, вводим пароль 168.

Листаем меню чуть ниже, нам необходимо выбрать Модель автомобиля и Модель адаптера, — которую мы как раз шагом ранее где-то для себя записали.

Подробнее о заводских настройках в этом видео:

После произведённых манипуляций рулевое управление может начать работать сразу. А может и не начать, тогда устройство нужно перезагрузить: для этого открываем верхнюю шторку, проведя пальцем от верхнего к нижнему краю дисплея, в меню выбираем перезагрузку устройства. Вуаля!

Вариант 2: какой ещё адаптер?

В этом случае магнитола подключается напрямую, без цифровой шины.

Задача заметно упрощается: на устройстве открываем приложение Обучение кнопок руля. Нажимаем на любую из кнопок управления – в верхней строке приложения числа должны меняться.

Если значения изменяются, мы можем назначать действие для каждой из кнопок. Для этого зажимаем кнопку на руле, выбираем соответствующую ей команду на дисплее магнитолы. Как только обучение всех клавиш завершено, нажимаем галочку в правом нижнем углу экрана для сохранения настроек.

Если значения при нажатии кнопок не менялись – перепроверяем, надёжно ли физическое подключение: возможно, где-то контакты выходят в другую сторону, либо не защёлкнуты до упора.

Подключение надёжно, как швейцарские часы? Значит, ваш автомобиль всё-таки оснащается адаптером CAN-BUS.

А мы надеемся, что эта статья не была дочитана до конца, и проблема была решена в самом её начале. Или хотя бы пару абзацев назад.

Источник: zdetails.ru

Кнопки на руле и андроид магнитола

Многие владельцы Фрилов устанавливают андроид магнитолу в пустующую нишу центральной панели. Андроид магнитола имеет широкий функционал: навигатор, usb плеер, андроид с большой библиотекой программ, но есть один минус с которым многие мирятся и считают, что так и должно быть. Речь идет о кнопках на руле, которые не задействованы на андроид магнитоле по умолчанию.
Итак, в наличие андроид магнитола на базе чипа PX30 2/16gb Android 9.0. Магнитола подключается в штатные разъемы, на это прошу обратить особое внимание, так как в зависимости от года выпуска и комплекатции, эти разъемы могут отличаться. При заказе андроид магнитолы имейте это ввиду. После подключения, андроид магнитола работает, музыку играет, включается и выключаеться вместе со штатной магнитолой, причем андроид не выключаеться совсем, а уходит в сон, что способствует ее быстрому включению.
Кнопки на руле по умолчанию не работают, для этого необходио сделать следующее:

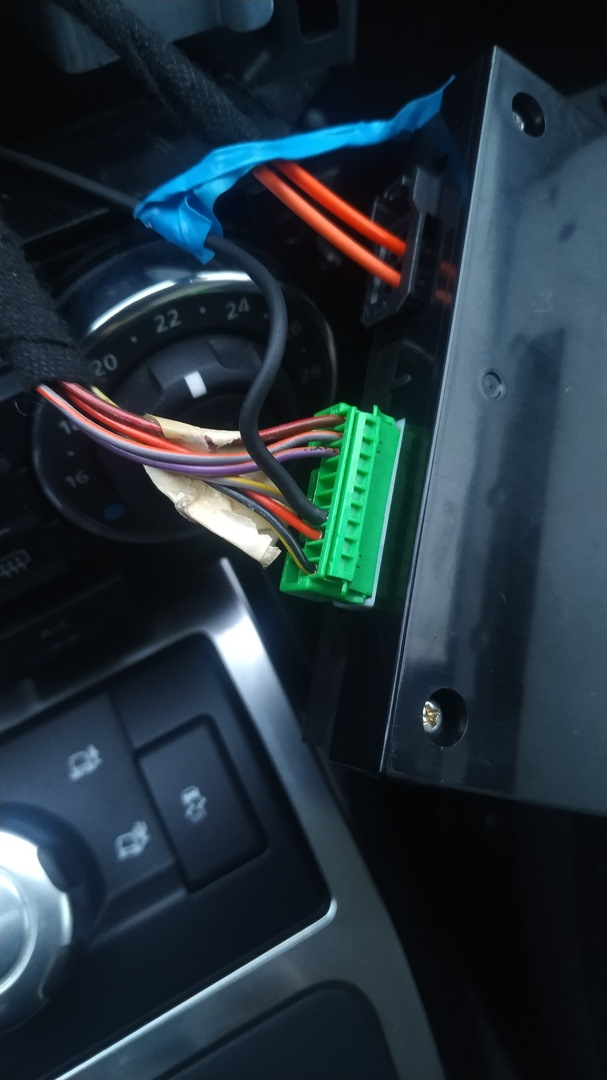

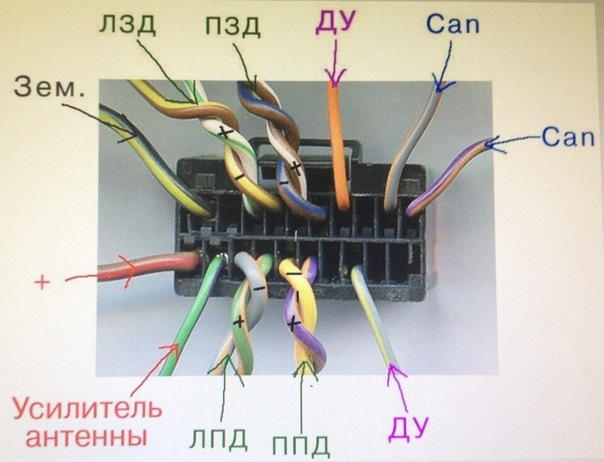

1. Подключить провод идущий от андроид магнитолы с маркировкой KEY2-5v к соответсвующему контакту раъема штатной магнитолы, контакты выделены на фото. В случае если у Вас из косы андроид магнитолы выходит 2 провода KEY1 и KEY2, то их нужно подлкючать к двум проводам разъема штатной магнитолы, т.е. KEY1 к оранжевому проводу, а KEY2 к серо-оранжевому. Возможные наименования разъемов кнопок: «KEY» или «SWC» или просто «K».

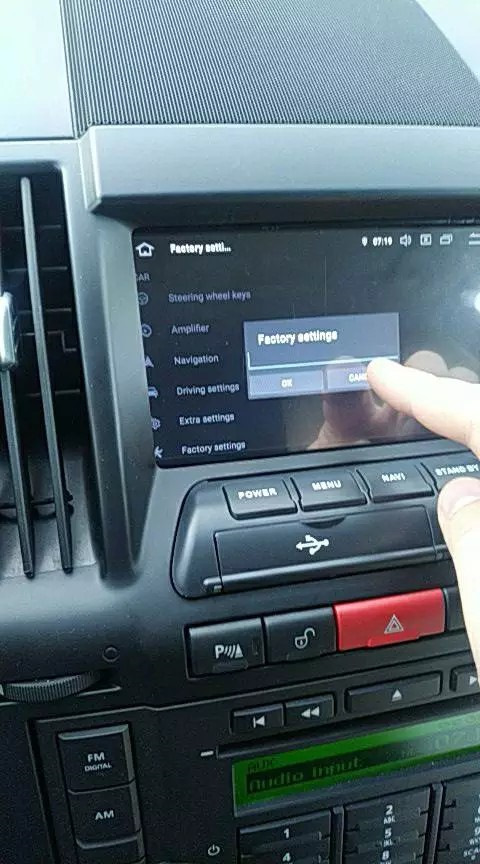

2. В сервисном меню андроид магнитолы поменять настройки некторые настройки (код 126, или 3368, 121212, m123456). В последней вкладке меням настроки кнопок, как показано на фото. Можете дополнительно во вкладке CAR LOGO поменять логотип загрузки. С настроками будьте осторожнее, не знаете не меняйте.

После подключения и настроек, будет предложено перезагрузиться. После включения андроид магнитолы, заходим в приложение настройки кнопок на руле, есть соотвествующее приложение и путем удержания кнопки на руле выбираем действие, после чего нажимаем сохранить.

Функцию можно повесить как на короткое нажатие, так и долгое, короче как Вам угодно.
Надеюсь написал понятно, если что вспомню, то дополню.
Спасибо за внимание)
