Комплект электроники ГБО Stag 200 GoFast – экономное предложение инжекторной системы ГБО 4 поколения польской компании AC Stag. Это новейшее оборудование, в отличии от своих предшественников, обладает 32-битным процессором, благодаря которому улучшены практически все показатели и скорость обработки информации в газовом блоке управлении, спровоцировала огромный спрос на такие системы газа 4 поколения и спустя время доказала свою стабильность в работе и точному сбору впрыска бензиновой карты. Обновленное программное обеспечение электроники Stag 200 Go Fast способствовало универсальную адаптацию практически к любому 4-х цилиндровому двигателю. Завод соблюдает гарантийные условия в течении 1 года. ГБО Stag 200 GoFast — электроника, способная работать как с пропан-бутаном, так и с метаном.
Комплект электроники ГБО Stag 200 GoFast имеет такую комплектацию:
- ЭБУ Stag 200 Go Fast;
- Жгут шнуров с адаптерами под газовые форсунки Валтек, бензиновые инжектора и коннекторы под датчики;
- Кнопка смена газ/бензин — Stag LED-200 с адаптированным звуковым зуммером;
- Датчик уровня газа WPGH-1;
- MAP датчик STAG PS-02;
- Комплект крепежный;
- Инструкция по установке.
Электроника ГБО Stag 200 GoFast обладает следующими отличительными чертами и способностями:
- Новая форма электронного блока управления;
- Небольшие габариты разрешают проводить монтаж ГБО в труднодоступных местах подкапотной части;
- Блок управления стабильно функционирует в различных температурных режимах и в условиях механических воздействий;
- Оперативному и удобному процессу установки способствует малый жгут шнуров;
- Автоматическая, универсальная настройка и калибровка автомобилей;
- Способность программы к обновлением и улучшению программного обеспечению уже установленных систем;
- Доступное ПО;
- В комплекте всегда будет запасная клемма, прочее;
- Электроника ГБО Stag 200 GoFast взаимодействует с огромным списком газовых испарителей и газовых инжекторов;
- Режим «DEMO» версии;
- Совершенный 32-bit ECU разработанное под современные алгоритмы бензиновых блоков управления;
- Режимы Стандарт и Эксперт. Режим «Standart» оснащен минимальным количеством способностей для работы авто с ГБО. Режим «Expert» открывает все возможности для регулировки, настройки, корректировки, для решения особо трудных задач;
- Возможность подключения путем беспроводного интерфейса.
| Комплект ГБО | |
| Электроника (ЭБУ) | STAG-200 GoFast |
| Параметры | |
| Страна происхождения | Польша |
| Количество форсунок | 4 |
Источник: gboshop.com
Автокалибровка ГБО Stag 200 GoFast. Начальная настройка ГБО STAG своими руками.

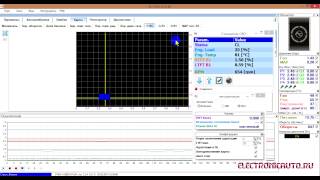

Настройка ГБО Stag 200 GoFast
Настройка ГБО 4 Stag 200 GoFast
Весной поставил ГБО-4 Stag 200 GoFast, потом как оказалось китайскую версию.
Раньше сталкивался только с ГБО 2 поколения.

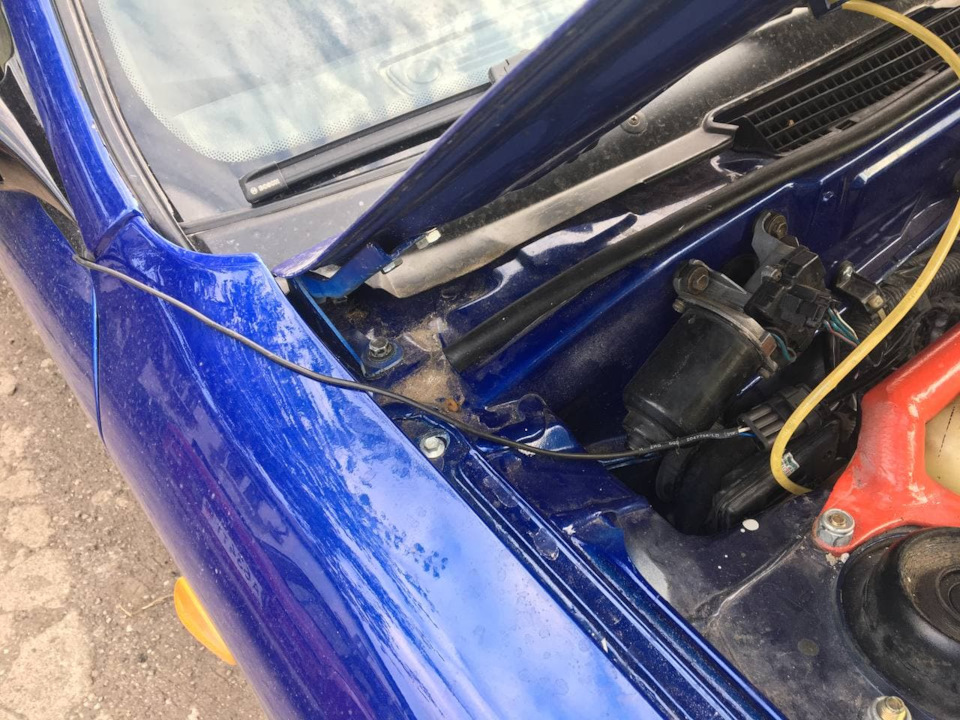

На прошлой неделе пытался подключится к блоку управления Stag. По инструкциям нужен адаптер USB-COM. Нашел шнурок с одной стороны USB с другой стороны DB9 COM.
Использовал пины: TX, RX, GND.
Но подключится к блоку так и не удалось, думал уже Блок управления неисправный. Потом начал изучать информацию, и выяснилось что для подключения к блоку нужен не обычный COM порт, а порт TTL-уровня(5 вольт)
Нашел дома программатор CH341a, он поддерживает такой ком порт.
Таким образом подключился к блоку с первого раза.
Для настройки использовал программу Stag 200 Easy.

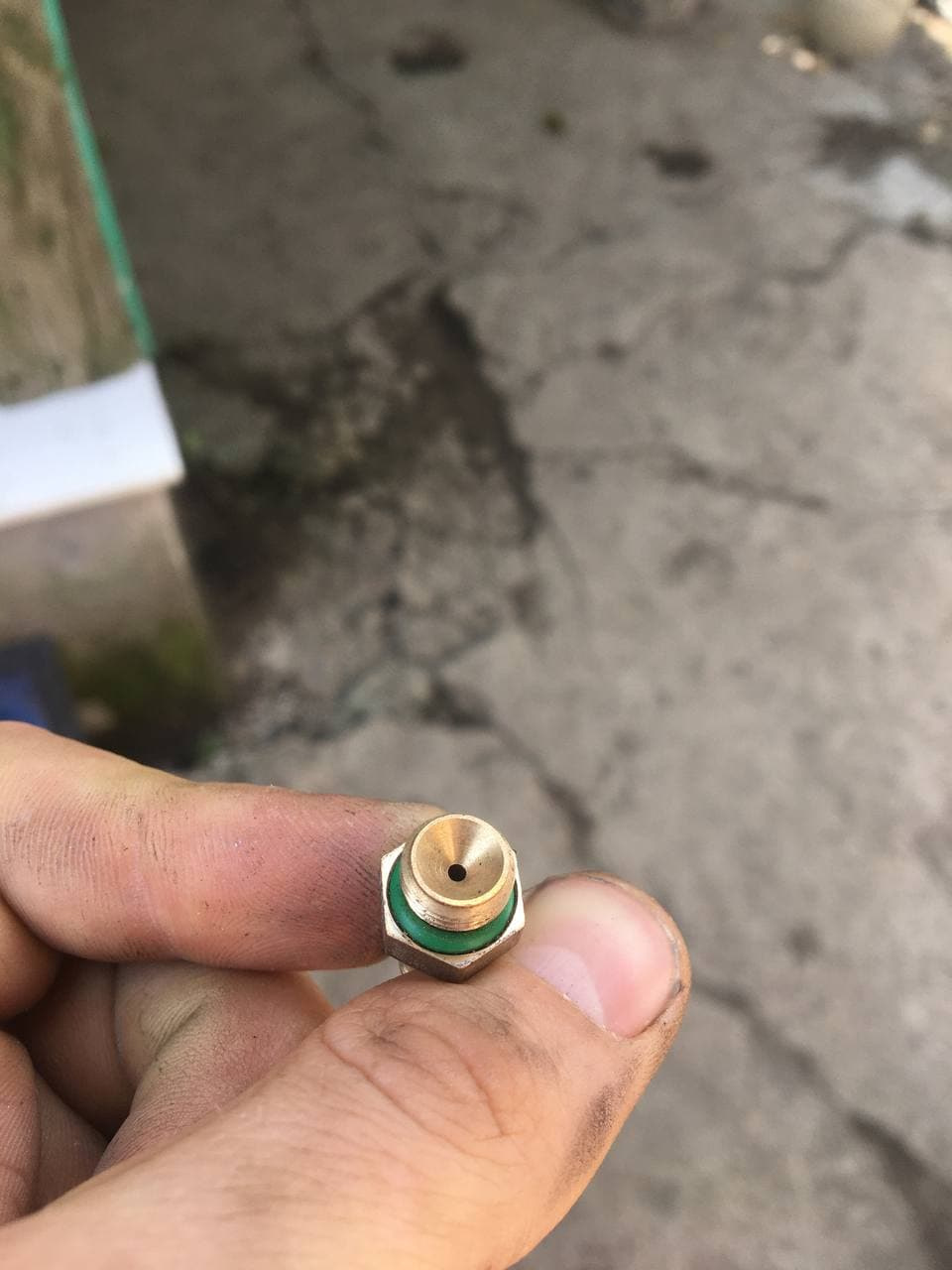

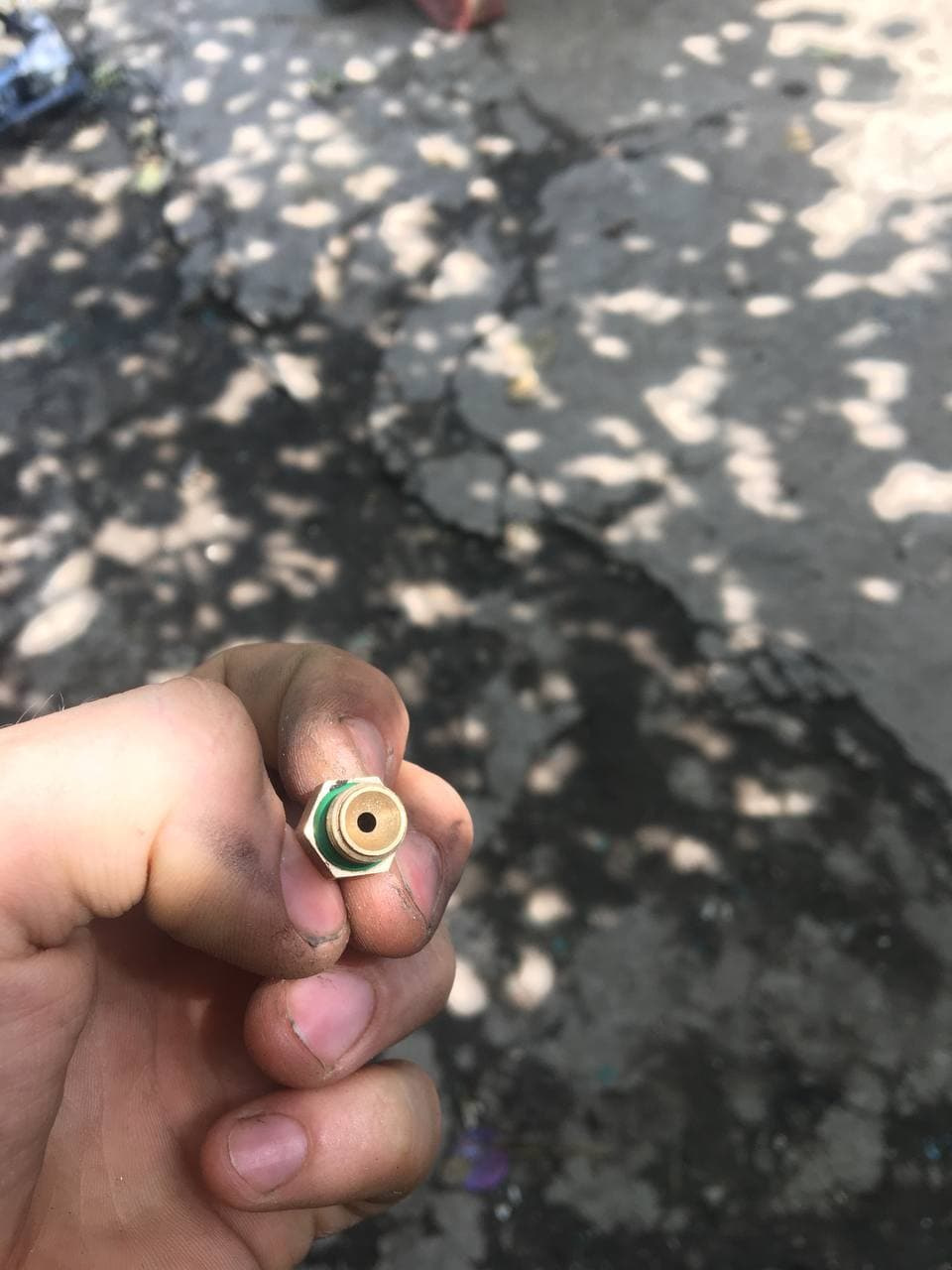

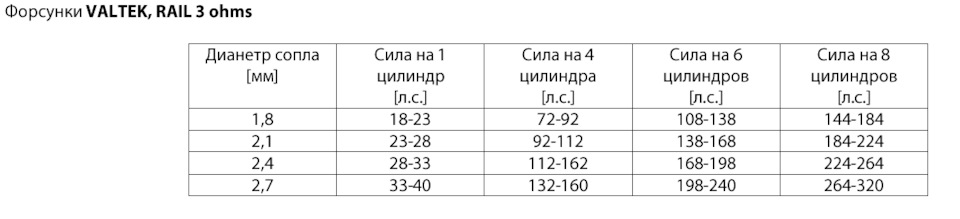

Но машина ни в какую не хотела работать на газу — выяснилось что нужно было рассверливать дюзы на форсунках. Снял рампу, дюзы по заводу — 1.5 мм, рассверлил по таблице до 2,4 мм.
Все собрал, сделал калибровку на холостом ходу — мотору было тяжело, но откалибровался, программа говорит что дюзы подобраны правильно.

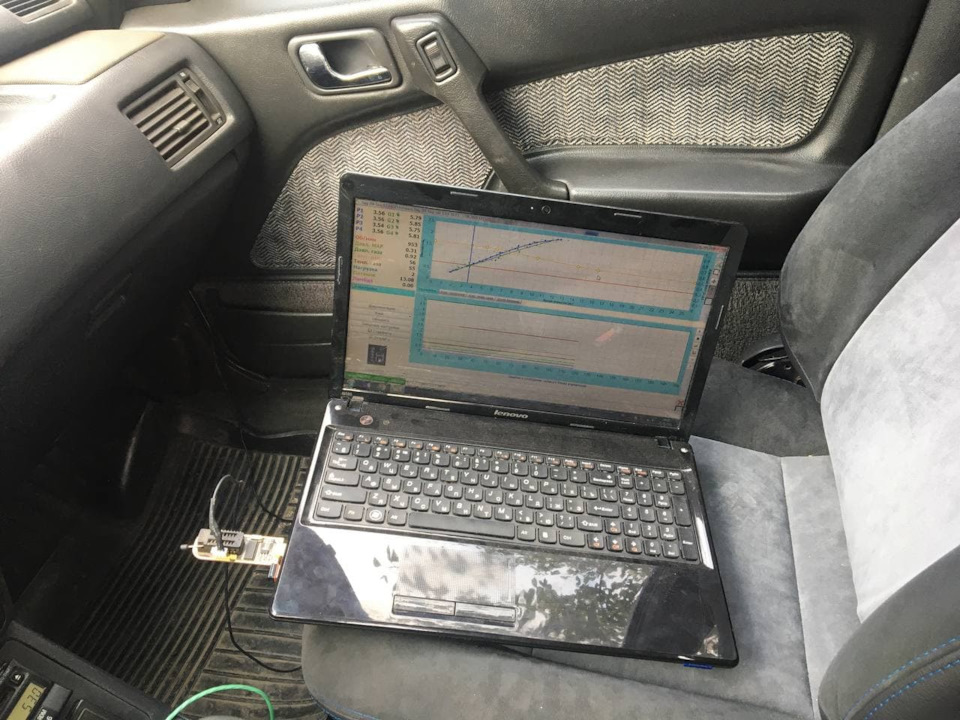

Потом выполнил калибровку на дороге
Для этого сначала построил бензиновую карту, обеспечивая работу двигателя на разных режимах нагрузки, потом построил газовую карты, и сделал подгонку множителя, двигатель на газу работает мягче, переход с бензина на газ не заметен.

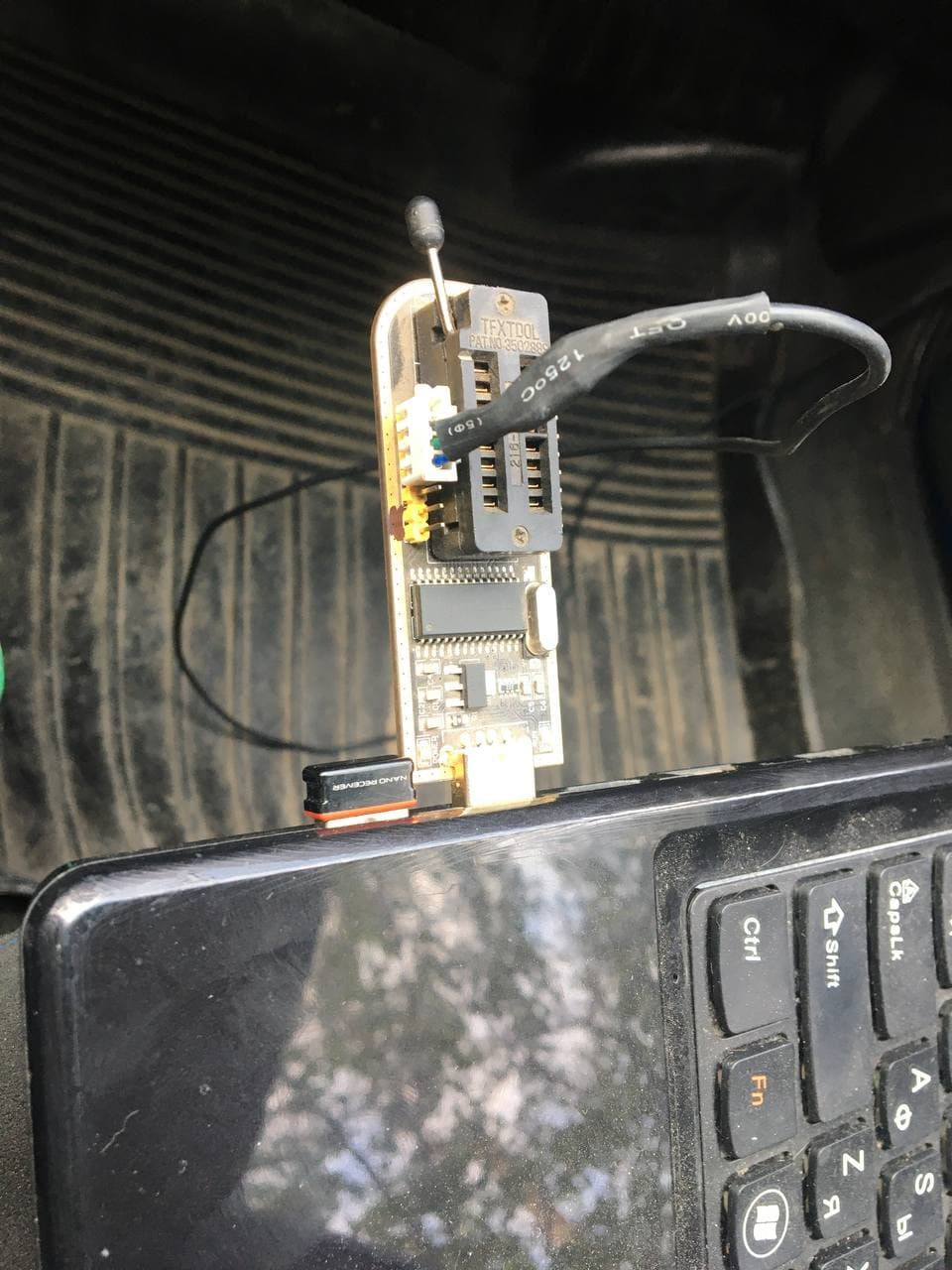

Вот такой программатор

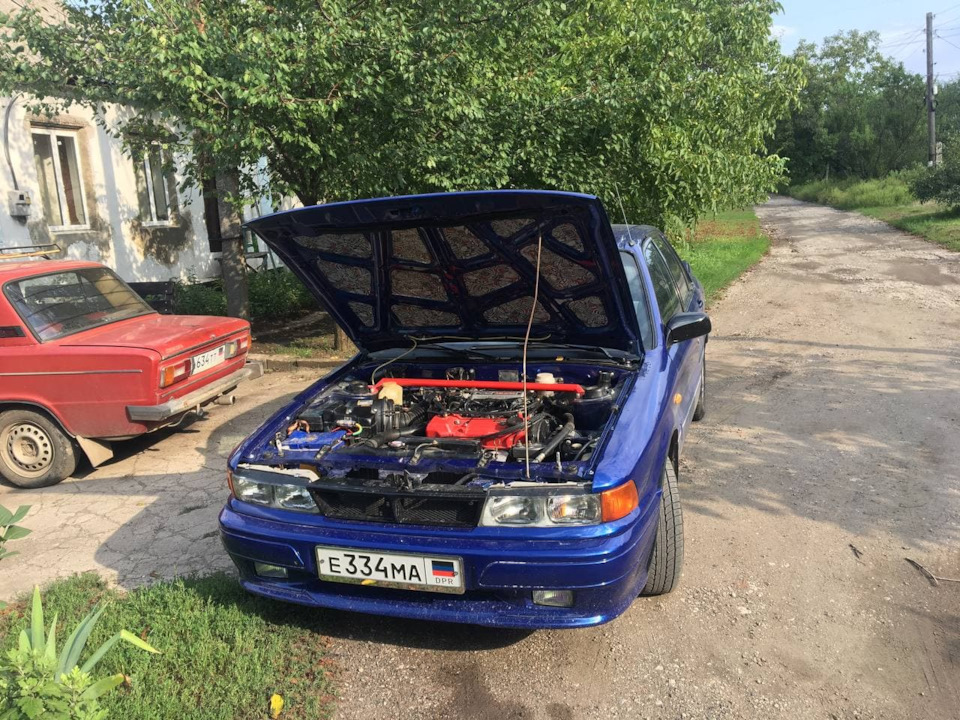

Помыл машину первый раз
Запчасти
Диск сцепления
HITACHI. 138168
23 августа 2021 Метки: электроника
Поделиться:
Mitsubishi Galant 1988, двигатель бензиновый 2.0 л., 109 л. с., передний привод, механическая коробка передач — электроника
Машины в продаже
Mitsubishi Galant, 1992
Mitsubishi Galant, 2000
Mitsubishi Galant, 2003
Славянск-На-Кубани
Mitsubishi Galant, 1998
Как подбирался множитель? Показания лямбды? Коррекции? Время впрыска на безине?
Вообще не разбираюсь, едет и на том спасибо, посмотрю по расходу. Там была кнопка чтото вроде «автоподбор множителя» и после нажатия кнопки появилась шкала постройки газовой карты справа на графике зеленого цвета, я ее построил на разных нагрузках — после этого бензиновая линия и газовая практически совпали на графике, и небольшую коррекцию сделал руками
Дисклеймер: я самоучка и настраиваю только себе, возможно что-то делаю не так, так что лучше еще где-то проверить данную инфу:)
Стаг не настраивал, у меня zenit, но думаю, должно быть +- одно и то же. Графики на бенз и газ, в большинстве случаев совпадать не будут. Так как в большинстве случаев, время впрыска на газовых форсунках будет больше. Конеечно, есть вариант взять быстрые форсунки и сделать давление в редукторе по больше, тогда, графики можно сделать одинаковыми.
Я себе настраиваю смотря на показания лямбды или значения коррекций. Но, надо учитывать что значения коррекций очени инертные.
Если к ЭБУ движка подключится нельзя, что бы взять эти данные, можно попробовать настраивать по времени впрыска. Правда, не знаю выводит ли данную инфу стаг.
На зените, выводит время впрыска безина и газа, смысл в том, что: переходим на бенз, выбирается какой-то режим движения, смотрим время открытия бенз форсунки. Дальше, переходим на газ, и подбираем множитель так, что бы время впрыска безина не поменялось. Когда еще ездил к газовщикам, они в основном так и настраивали
—
Лямда на авто есть? Работает?
Если нет, то такой сплсоб не подойдет
Источник: www.drive2.ru
