Приветствую всех!
За форсунками я начал наблюдать давно — вначале была интересна коррекция, но это такой параметр, по показаниям которого мало что можно понять, особенно когда она держится в районе 1 + — 0,1. Потом в Torque обнаружил параметры, подписанные как ёмкость пьезоэлементов — они показаны в «попугаях» и не соответствуют реальной ёмкости, если измерять её специальным прибором. Но это несущественно — меня интересовало расхождение между 4 форсунками, и сравнение с другими автомобилями с мотором К9К 636.
Во время поездки на Чёрное море в 2019 году первая форсунка отключилась www.drive2.ru/l/540015241451275974/ и я уже готов был искать новую на месте. Но после визита на СТО в Киеве и сброса ошибки Клипом форсунка как ни в чем не бывало включилась и я благополучно доехал до Минска. Более того — проблем по форсунке не было больше в течение 3 лет.

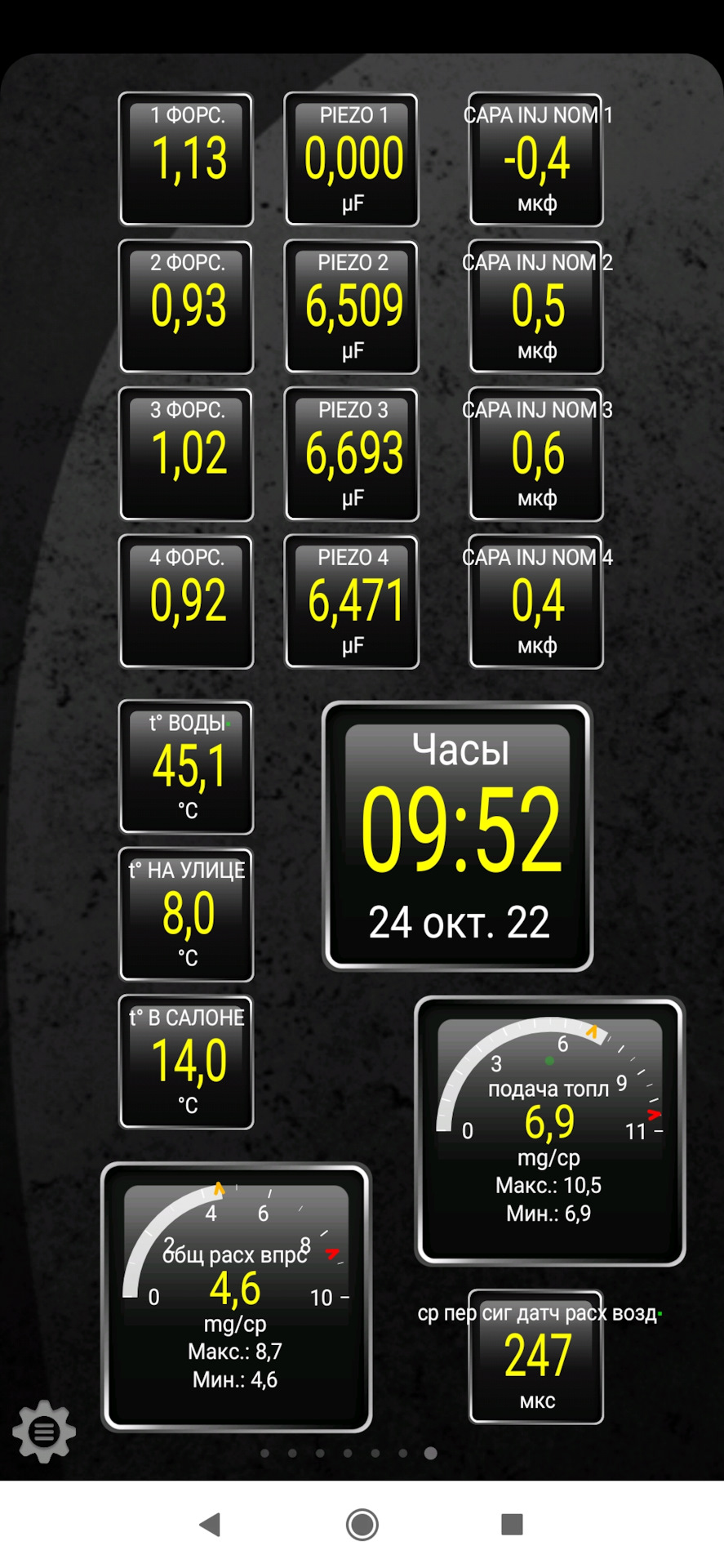

Но мониторинг информации в Torque показывал, что не так всё радужно. Ёмкость 1 форсунки неуклонно снижалась и к осени 2022 года стала равной на горячую 0,3 при ёмкости других форсунок 0,9-1,2, причем коррекция по ней была около 1. Я понял, что её конец близок — надо искать замену. Если говорить объективно, то и у других форсунок ёмкость уже занижена, видел информацию на других авто с К9К 636, что ёмкость может быть выше — до 1,7 примерно.
Сверхточная настройка ГБО с помощью ELM327. Топливная коррекция.
Приобрел у знакомых несколько лет назад 6 штук оригинальных б/у форсунок 166006212R за символическую сумму, люди меняли их комплектами, работоспособность была неизвестна. 5 октября съездил на СТО, что специализируется по ремонту топливной аппаратуры, на стенде проверили — у 2 пьезоэлементы оказались 190 и 50 кОм при проверочном напряжении 500 В цифровым мегаомметром. У остальных сопротивление было не выше 20 кОм — это уже утиль, отдал их мастеру на з/ч. Далее те 2 форсунки установили на гидравлический стенд и проверили на давлении от 200 до 1500 бар их производительность. Они оказались в допусках, отложил форсы про запас.
И через 19 дней выходит из строя та самая 1 форсунка на машине — утром поехал в поликлинику, потом выхожу, завожу авто — и на тебе, гирлянда ошибок на панели и мотор троит.

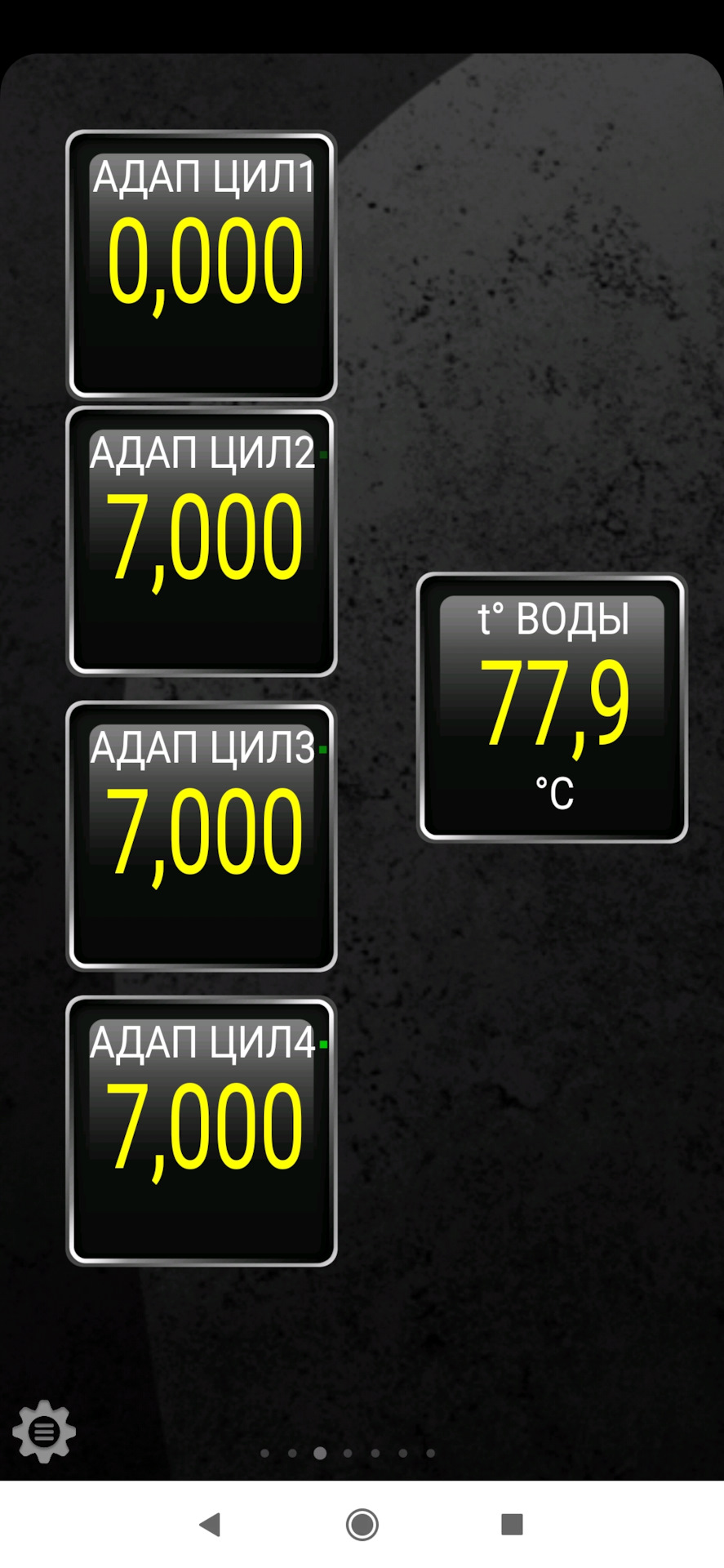

Ёмкость 1 форсунки равна 0 и в Пирен по ней ошибка. Сброс ошибок не помогал — умерла так умерла : )
Кое-как доехал домой и вечером приступил к замене форсунки.

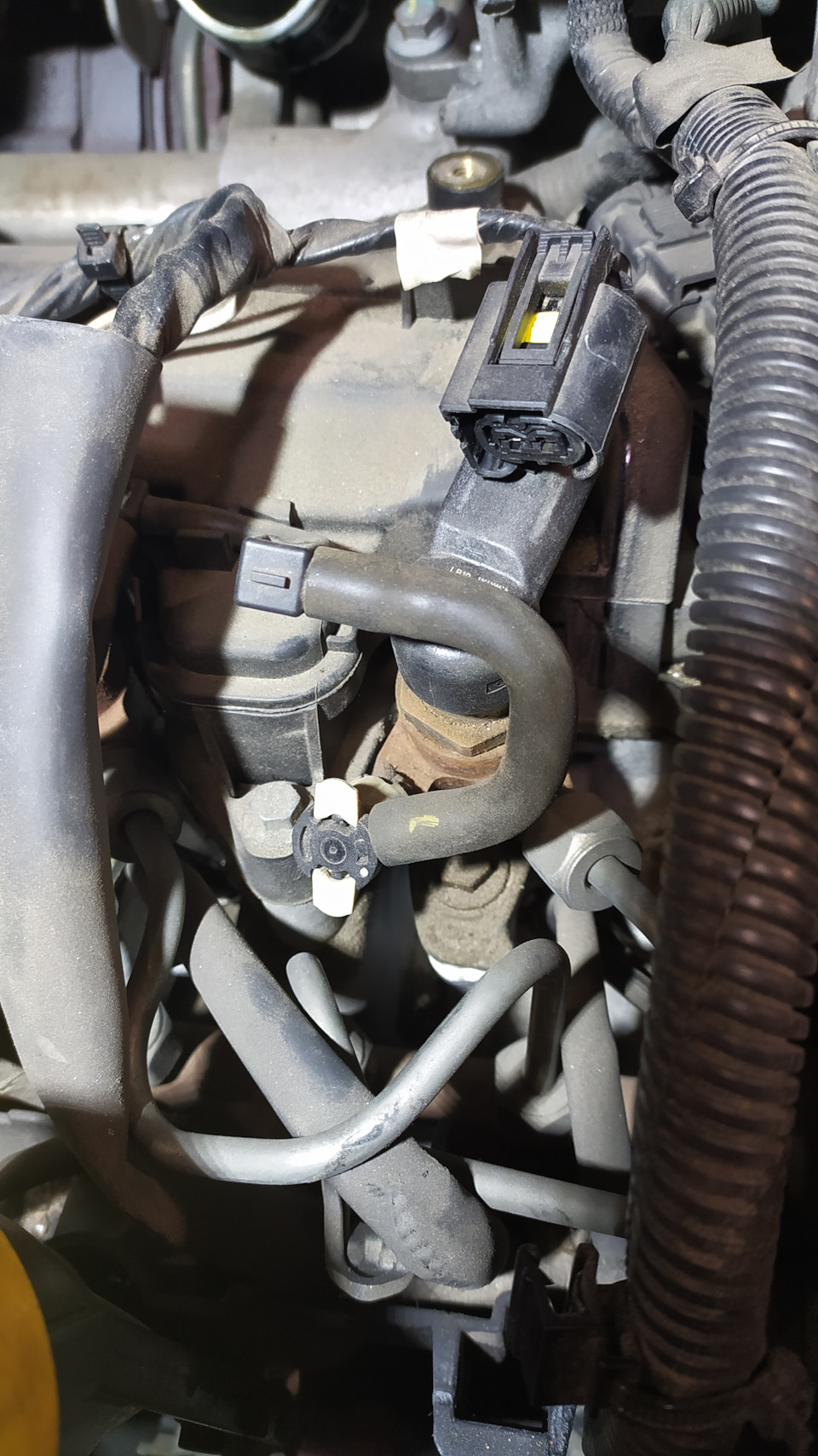

Как оказалось, ничего сложного тут нет — нужно снять пластиковую крышку над мотором, открутить гайку топливопровода, снять обратку и фишку с проводкой, открутить болт крепления вилки форсунки (зажат сильно). Досталась форсунка очень легко пальцами, стучать и тянуть ее не пришлось.
Конструктивно посадочное гнездо сделано с большими зазорами и форсунка не клинит при извлечении. Только снять и поставить разъем обратки вначале не выходило, заедал — при снятии нужно сильно тянуть на себя белые лепестки разъёма.
При установке нажимать разъём до щелчка, для облегчения лучше смазать уплотнительное колечко на штуцере обратки форсунки дизтопливом или силиконом.

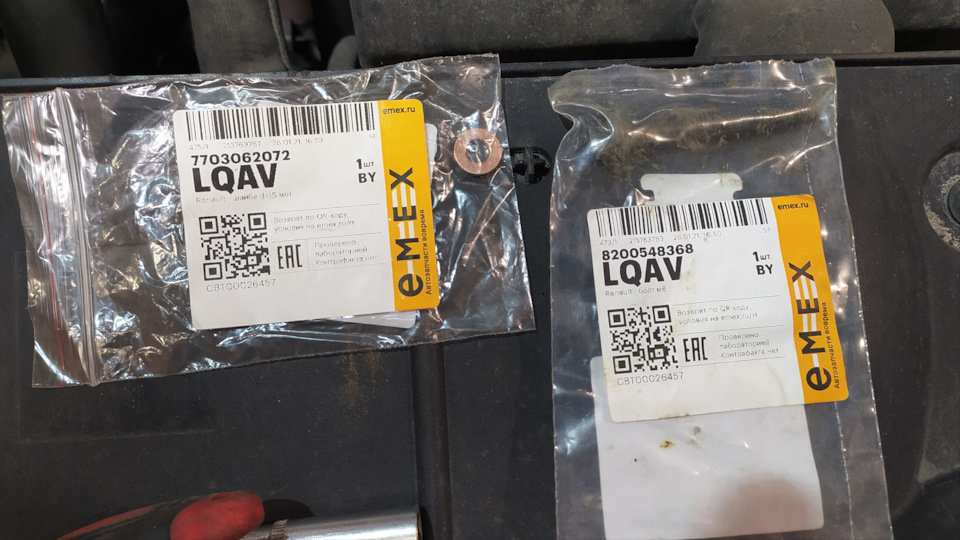

Почистил посадочное место форсунки, заменил болт 8200548368 и медную шайбу 7703062072 на новые (шайбу немного смазал медной густой смазкой, чтобы не упала с распылителя при установке), установил форсунку с лучшими параметрами, болт затянул с усилием 25-28 Нм.
Всё собрал в обратном порядке, завёл авто, проверил на отсутствие подтеканий топлива. Коррекция стала по первой форсунке около 0,7.

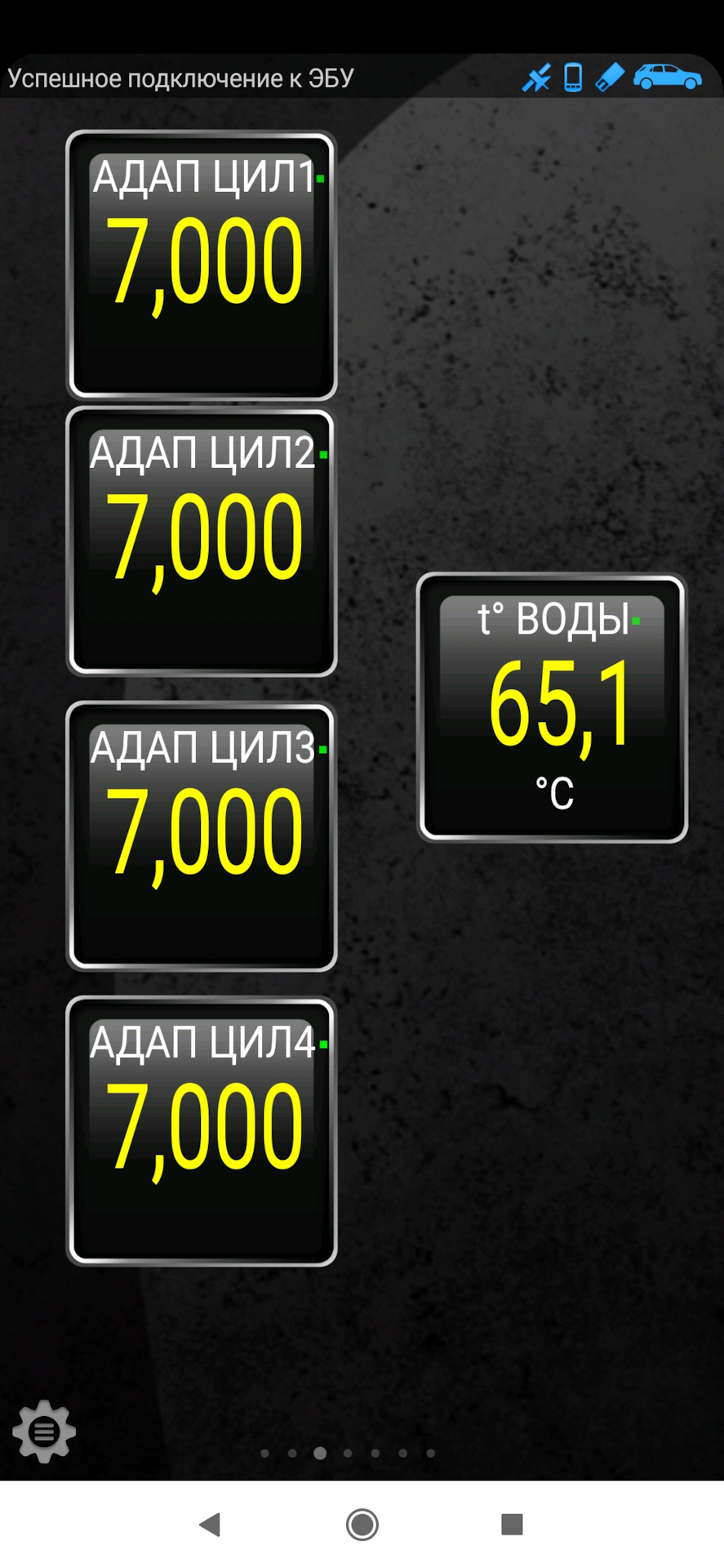

Через пару дней прописал и сделал адаптацию форсунки. Тут тоже были нюансы — делал по описанию zennon05 www.drive2.ru/l/561334222158037462/.
Но сразу не получалось прописать, команды проходили, а код форсунки оставался старый. Проверил всё что можно, и нашёл проблему — оказалось, что в Пирен остался файл Ecus от предыдущего сканирования чужого авто и я ориентировался на чужой номер ЭБУ впрыска при вводе команд. Они разные для разных блоков и естественно ничего не получалось.
Просканировал заново свой авто и процедура прописки получилась! Коррекция по 1 форсунке стала 1,4, адаптация сбросилась автоматически на 0.
Адаптацию делал по данной записи www.drive2.ru/l/571139666854543496/. Прогрел мотор свыше 80 градусов, несколько раз разогнался выше 3000 оборотов, сбросил газ, потормозил мотором — и адаптация прошла до 4. На следующий день все также — и в итоге первая форсунка адаптировалась, перешла на 7.
Это заняло 2 дня и 2 поездки общей сложностью примерно 30 км.
Коррекция по форсункам выровнялась, сейчас примерно такая — 1.01 — 0.96 — 1.01 — 0.99, емкость — 1 — 0.8 — 1 — 08.

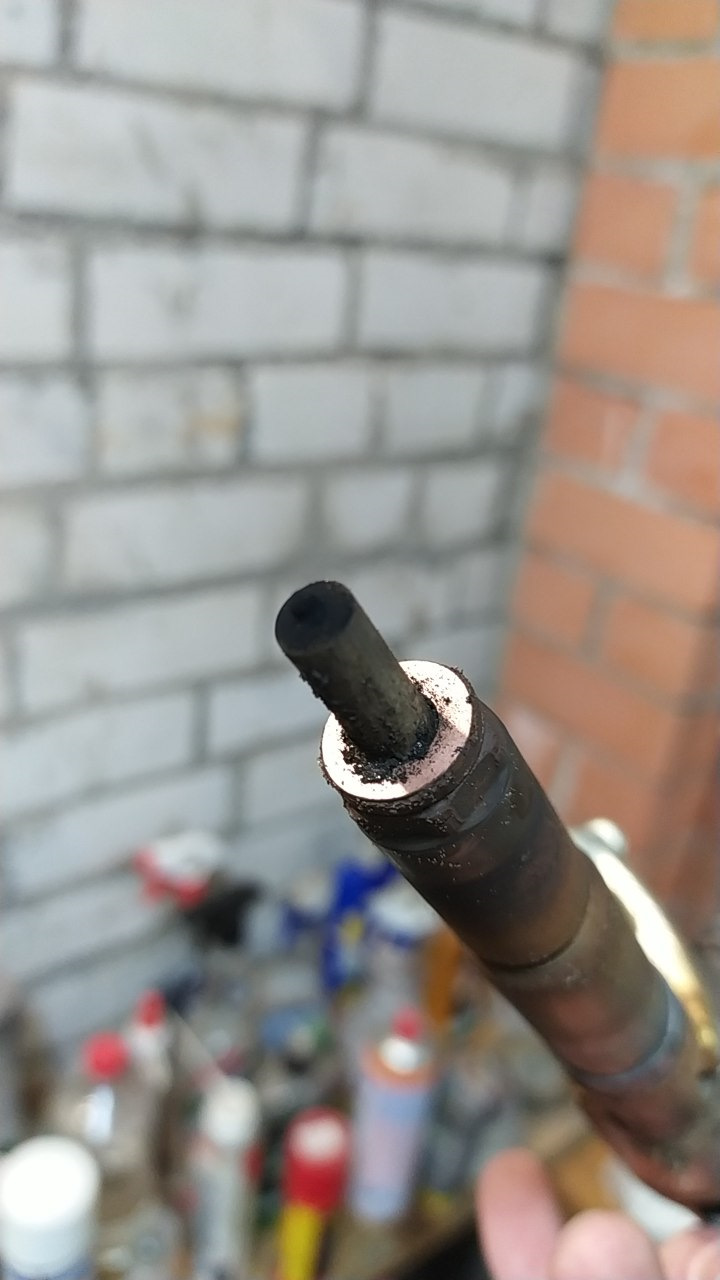

Кстати, проверил неисправную первую форсунку мегаомметром на 100 В — сопротивление первые пару секунд было около 100 кОм, потом резко упало до 10 кОм. Налицо пробой и деградация пьезоэлементов.
Ещё раз спасибо zennon05 и amokkspb за нужную и полезную информацию!
