Диагностика HfmScan с помощью VAG USB KKL 409.1 (Часть 2)
И так, благодаря hfmscan я быстро разобрался что кабель купленный мной, был на половину рабочий.

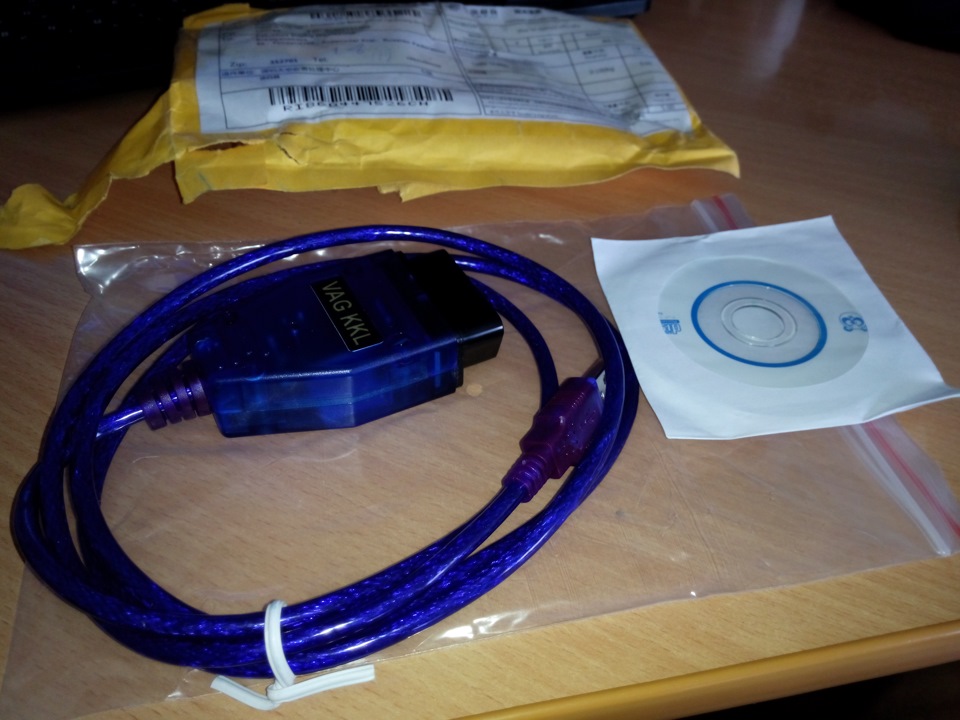

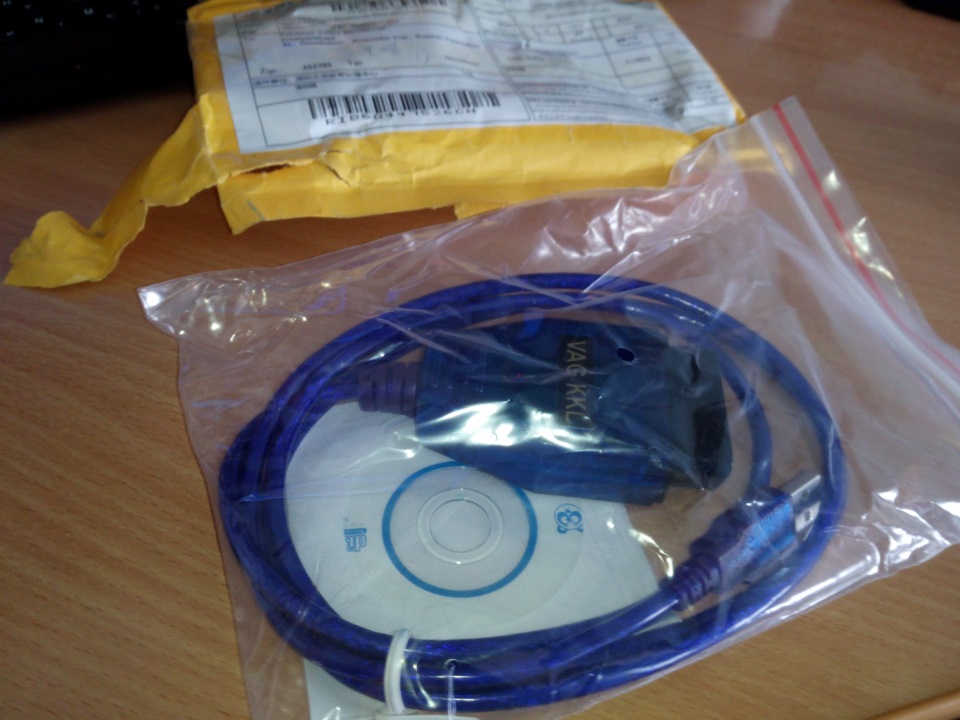

Заказал новый VAG 409.1 с Aliexpress за 342р.. Доставилось за 9 дней, до Краснодара (ссылка в низу на продавца). Упаковано очень хорошо.
Драйвера ставятся не очень с диска они старые, сразу скачал с сайта производителя последние, установилось на ура!
Пришло время использовать по назначению, опять же подцепил проводки которые взял с блока питания компьютера(подробнее здесь Неудачная диагностика (Часть 1)).
Включил зажигание, подключение программы, заработало!
Выявило следующие сохраненные ошибки:
004 Датчик температуры двигателя : не правдоподобное значение.
005 Датчик температуры двигателя : плохой контакт.
008 Датчик температуры впускного воздуха плохой контакт.
010 Датчик массового расхода воздуха : Обрыв цепи.
029 Подогрев датчика кислорода до катализатора: низкое значение.
Стер сохраненные ошибки, и далее тестировал по плану программы (Программа и описание находятся здесь)
Тестирование уложилось в 15 минут
Выявило следующие ошибки:
029 Подогрев датчика кислорода до катализатора: низкое значение.
Честно не знаю что за датчик кислорода, какова его функция и где он находится.
Кто знает прошу помогите!
Спасибо за помощь в диагностике HfmScan и сайту hfmscan
Источник: www.drive2.ru
Компьютерная диагностика двигателя мерседеса с помощью ноутбука самостоятельно.
Если у вас имеется адаптер Carsoft 7.4, то его так же можно использовать. Специально покупать его для диагностики — неразумно, ибо цена высока, но преимущества его лишь в том что если диагностировать много разных блоков на W202 и W210 не нужно самому перетыкать проводки в разъеме (адаптер сам переключает линию диагностики куда надо) CarSoft 7.4 multiplexer W124 W202 W210 Диагностика Резюме по адаптерам: все USB адаптеры практически одинаковые и будут работать, разница лишь в том что в 409-ом нет даже защитного диода по плюсу, т.е. более вероятно что он погорит при неправильном подключении) В адаптерах USB встречаются 2 варианта чипа — FTDI ft232 и WCH CH340. Предпочтительнее покупать адаптеры на чипе FTDI ft232 (несколько дороже, но обеспечивают высокую скорость чтения ЭБУ) Самый дешевый путь приобретения адаптера — диагностика мерседес в спб купить VAG USB KKL 409.1 на аукционе ebay, самый быстрый путь для жителей больших городов — купить VAG USB KKL 409.1 через сайт бесплатных объявлений Avito.ru — заходим на Авито, выбираем город и в строке поиска пишем USB KKL, как правило будет неайдено несколько объявлений с ценой 600-800 рублей
Диагностическая программа мерседес: HfmScan.
Скачать программу HfmScan можно ниже: бесплатно HfmScan.zip — всегда самая свежая версия программы, в том числе добавлена поддержка работы с USB адаптерами на чипе FTDI (НПП Орион, BM9213 и некоторые адаптеры VAG USB KKL 409.1 ) напрямую для увеличения скорости обмена. После распаковки архива появится папка hfmscan где лежит исполняемый модуль hfmscan.exe При использовании USB адаптеров нужно установить драйвера. Часто система сама ставит драйвера при первом подключении адаптера, но в случае адаптера VAG USB KKL 409.1 лучше установить драйвера с диска, при этом сначала проверить диск антивирусом (часто бывают зараженные файлы). Если файлы на диске старые(2002-2004 год), то последние работающие драйвера версии 2.08.14 можно скачать тут Для Орион и BM9213 можно скачать актуальные драйвера на сайте производителя или установить с диска. Свежие драйвера для массового адаптера на чипе CH340 можно скачать с сайта производителя WCH.CN, но максимальная скорость моей программы и этим адаптером достигала на драйверах 2009 года, который можно скачать по ссылке. Как работать с программой (план диагностики) можно прочитать в файле readme.txt, Запускаем программу, подключаем адаптер, проверяем виден он программе или нет (выбор ком-порта)
Диагностический разъем мерседес, подключение адаптера.
Идем к машине и подключаем адаптер к колодке диагностики. W124, W463(G320): диагностический разъем 16 пин, подключение: Специальным OBD переходником для W124
 диагностический адаптер мерседес W124/W463 G320, подключение, распиновка |
пин 1 — черный банан(масса) пин 8 — зеленый банан (к-линия) пин 16- красный банан(питание) |
или отдельными проводами:
 диагностический разъем мерседес W124W463(G320) колодка диагностики подключение распиновка кабель переходник |
пин 1 — черный провод(масса) пин 8 — желтый провод (к-линия). Белый провод при использовании адаптера Орион! пин 16 — красный провод(питание). |
W140 W202 W210: круглая колодка диагностики 38 пин, подключение: c помощью специального кабеля-переходника 38 пин:
диагностический разъем мерседес W140W202W210 оборудование программа c помощью проводов:
 диагностический разъем мерседес W140W202W210 подключение распиновка адаптер |
пин 1 — черный провод (масса) пин 2 либо пин 3- красный провод (питание) пин 4 — желтый провод (к-линия). Белый провод при использовании адаптера Орион! |
SsangYong Musso, Korando: колодка диагностики 14 пин, подключение с помощью кабеля:
 диагностическая колодка разъем ssangyong korando musso 14 пин scan100 программа адаптер |
или 3-мя проводками: пин 1 — черный провод(масса) пин 2 — красный провод(питание). пин 14 — желтый провод (к-линия).Белый провод при использовании адаптера Орион! |
диагностический разъем ssangyong korando musso 14 пин scan100 скан100
Запуск
Адаптер подключен к ноутбуку, а так же в колодку диагностики. Включить зажигание, запустить программу, выбрать порт адаптера (если в списке есть порт FTDI — выбираем всегда его), нажать кнопку Connect после чего программа подключится к ЭБУ и выдаст информацию о ЭБУ. Если программа не может связаться с ЭБУ, нужно для начала проверить все соединения с колодкой диагностики, так же через меню сделать «тест адаптера», чтобы удостовериться что с ним все хорошо. В общем случае нужно проверить напряжение на колодке диагностики — между массой и плюсом должно быть 11-14В, между массой и к-линией так же 11-14В.
Возможности программы:
После подключения программы к ЭБУ двигателя можно будет: 1. прочитать коды неисправностей в ЭБУ (закладка Ошибки). получить, считать читать 2. очистить память неисправностей (стереть, удалить ошибки). 3. Параметры работы мотора (Live Data, показания датчиков) вы не видите, для их просмотра нужен файл ecu.dat купить который можно только у меня (максимальные возможности программы при диагностики именно Вашего авто: — просмотр параметров работы двигателя (live data), — сброс адаптации смеси (reset adaptation), — изменение кодировки ЭБУ(АКППМКППKAT и т.п.), (ecu coding) — управление исполнительными элементами: отключение форсунок, управление дроссельной заслонкой (машины без ASRTempomat), составом смеси, УОЗ и т.п. только в диагностическую сессию!). (activation management) hfmscan полная версия = ecu.dat
Стоимость файла ecu.dat, как купить?
Возможности программы hfmscan при работе с разным аппаратным обеспечением:
| Функция | адаптер KKL без ecu.dat | адаптер KKL +файл ecu.dat | ELM327 (c)hfmscan | ||
| Чтение памяти неисправностей |  |
|
|
||
| Очистка памяти неисправностей | |
|
|
||
| Отображение параметров работы двигателя (Свой ЭБУ/Любой) |  |
|
|
|
|
| Кодирование ЭБУ, (с ’94) (Свой ЭБУ/Любой) | |
|
|
|
|
| Сброс адаптации ЭБУ, (Свой ЭБУ/Любой) | |
|
|
|
|
| Управление исполнительными элементами (форсункидроссельсмесь и т.п.), (Свой ЭБУ/Любой) | |
|
|
|
|
| Сохранение журналов обмена, для последующего анализа | |
|
* |
||
| Беспроводное подключение к ЭБУ (WiFi/Bluetooth) | |
|
|
||
| Скорость обмена, параметров в секунду | до 50 | до 50 | 23/33 | ||
* — при установке в программе флажка «использовать ELM327 как обычный адаптер KKL»
