Dietrich`s AG. Комплексная система Dietrich`s/AutoCAD для деревянного домостроения

Программа Dietrich’s для деревянного домостроения представила революционное решение проблем оптимизации проектирования деревянных конструкций, создав комплексную систему Dietrich’s в качестве ARX-приложения для Autodesk AutoCAD ® . Благодаря этому специалисты, работающие в AutoCAD, смогут использовать в своей работе специализированные, подточенные под деревянное домостроение функции Dietrich’s, что позволит им сократить время, уменьшить производственные затраты и повысить качество сборки деревянных домов.

Процесс производства деревянных домов неразрывно связан с процессом проектирования. Ведь именно на этом этапе закладывается качество, надежность и функциональность любого строительного объекта. Чрезвычайно важно, чтобы проект был выполнен профессионально и качественно, поскольку ошибки при проектировании впоследствии могут привести к значительным затратам на их исправление. Недостаточная оснащенность архитектурных и конструкторских бюро современными САПР приводит к неполной проработке конструктивных и технологических решений, к материальным и временным потерям на стадии изготовления и во время эксплуатации. Поэтому не стоит экономить на приобретении программного обеспечения, лучше обратиться к профессионалам.

Проектирование. Программа дитрих. Вот я чем занимаюсь)

В связи с этим очень интересным решением является программное обеспечение Dietrich’s, разработанное немецкими специалистами для проектирования деревянных домов.

Компания Dietrich’s была основана в 1982 году в Германии и сегодня относится к числу ведущих мировых разработчиков программного обеспечения 3D-CAD/CAM для деревянного домостроения, которое содержит в себе специализированные решения для панельного и каркасно-панельного домостроения, производства домов из клееного бруса и оцилиндрованных бревен, строительства с применением SIP-панелей, модульного строительства, а также проектирования крыш и стропильных систем.

За 30 лет своего существования программа Dietrich’s завоевала множество наград за инновационные технологии и занимает прочные лидирующие позиции по простоте использования и производительности. Продукты компании успешно используются тысячами клиентов по всему миру. Так, после 30 лет постоянных инноваций и разработок компания не останавливается на достигнутом, не только продолжая обновлять и расширять возможности существующих решений, но и разрабатывать абсолютно новые программные решения. В частности, в этом году, на крупнейшей в мире выставке Лигна 2013 — компания Dietrich’s представила новинку — комплексную систему CAD/CAM для проектирования деревянных конструкций Dietrich’s в качестве ARX приложения для AutodeskAutoCAD.

Представляемое приложение, получившее название Dietrich’s-А (Dietrich’s AutoCAD), впитало в себя весь многолетний (с 1982 года) опыт работы компании Dietrich’s, все «кnow-how», реализованные в текущей версии программного обеспечения для деревянного домостроения, а также последние мировые достижения в области производства деревянных конструкций. Эта разработка представляет собой мощное приложение, превращающее AutoCAD в профессиональную программную среду для проектирования деревянных домов и сооружений.

Программа дитрих. Врубки, конструктивные решения

Данная разработка является значительным достижением в области автоматизации проектирования и позволяет вывести работу конструкторских бюро на качественно новый уровень. До этого в AutoCAD отсутствовали специальные инструменты для деревянного домостроения, и вот Dietrich’s закрыл эту нишу, полностью удовлетворив требования проектантов.

Смысл стыковки этих программ в том, чтобы привлечь тех пользователей, которые уже хорошо освоили AutoCAD и не имеют возможности с самого начала изучать новый специализированный продукт. Для них такое решение является оптимальной САПР из тех, которые можно найти на рынке.

УДОБСТВО И ПРЕИМУЩЕСТВА

Не секрет, что постоянно меняющийся персонал представляет собой серьезную проблему для российских организаций. Часто только что обучившийся работе в программе конструктор через некоторое время покидает компанию, и компания вынуждена искать нового конструктора, что неизбежно связано с временными и материальными потерями. Новое приложение Dietrich’s-A является решением и данной проблемы, потому что AutoCAD особенно популярен в России, где его обязательно использует каждый конструктор. Следовательно, не трудно будет найти специалиста для работы в Dietrich’s-A, потому что, имея опыт работы с AutoCAD, он сможет сразу приступить к проектированию в приложении Dietrich’s-A. Те, кто привык к системе AutoCAD, продолжают ее использовать, получая в дополнение все уникальные возможности Dietrich’s и высочайший уровень автоматизации.

Если на предприятии в значительной степени обновится состав проектантов, что чаще бывает в странах СНГ, чем в Европе, то им не придется заново изучать новые программы. Они могут продолжать работать в хорошо известной им САПР AutoCAD, начиная постепенно использовать более мощные специализированные функции программы Dietrich’s. Такой подход призван сократить время простоя, связанного с внедрением нового программного продукта, а время на освоение новых функций Dietrich’s также значительно сократится. Это облегчает ротацию и обучение персонала и позволяет быстро подбирать нужных специалистов.

Перечислим только некоторые преимущества, которые получают пользователи при работе с приложением Dietrich’s для AutoCAD:

• уменьшение времени и стоимости создания проекта по сравнению с неавтоматизированными технологиями;
• работа в привычной и удобной среде;
• использование специальных функций Dietrich’s в среде AutoCAD;
• простота усвоения и работы в программе специалистов, уже знакомых с AutoCAD;
• мгновенный рост производительности;
• отсутствие периода простоя, связанного с внедрением нового программного продукта;
• решение проблемы часто меняющегося персонала.

ПРЕИМУЩЕСТВА И ФУНКЦИОНАЛ

Работая в программе Dietrich’s-A, инженеры-проектировщики могут ощутить все преимущества этой системы перед обычным AutoCAD.

Программа Dietrich’s автоматизирует процесс создания чертежей и файлов данных для станков с ЧПУ, а также формирование полного комплекта рабочей документации (ведомости и спецификации всех типов материалов, задействованных в проекте, вплоть до последнего шурупа). Автоматическое получение всего пакета документов исключает возникновение ошибок, связанных с «человеческим фактором».

Новая технология значительно упрощает и ускоряет процесс создания и изменения 3D-модели, обеспечивая автоматизацию многих рутинных операций и автоматическое обновление чертежей при внесении в модель изменений. Инструменты, разработанные специально для деревянного домостроения, существенно расширяют творческие возможности пользователей и позволяют им быстро и точно добиться желаемого результата.

Кроме того, программа Dietrich’s обладает следующими ключевыми преимуществами:

• позволяет правильно определить стоимость строительного объекта уже на начальной (архитектурной) стадии разработки проекта;
• обеспечивается автоматическая укладка настила, обшивки, утеплителя;
• автоматический расчет шага обрешетки под черепицу, укладки черепицы;
• расчеты кровли, кровельных материалов и изоляции крыши;
• автоматическое определение основных нагрузок для отдельных скатов крыши;
• автоматическое проектирование примыкания оконных и дверных блоков к стеновым проемам и создание откосных досок, усадочных брусков, подоконников, отливов и обналичников;
• проектирование систем электропитания, вентиляции, технических коммуникаций;
• расстановка розеток, выключателей и т. д. с автоматической генерацией кабельных каналов, отверстий под коробку и отражение этого в проектной документации для выполнения монтажных работ;
• автоматическое создание необходимых обработок при использовании крепежных элементов;
• расчет теплопередачи и эксплуатационных характеристик каждого слоя;
• автоматическое заполнение стен деревянными элементами и плитными деталями, каркасом, обшивочным и изоляционным материалом, а также автоматическая расстановка крепежных деталей по заданным позициям.

Неоспоримым преимуществом программы Dietrich’s перед другими САПР этого направления является наличие модуля оптимизации раскроя плитных материалов, который полностью автоматизирует данный процесс. Конструктору не придется кропотливо, вручную создавать карту раскроя. Программа Dietrich’s сделает это за него. Одним нажатием кнопки можно разместить детали на листе с максимальным коэффициентом использования материала. Этот модуль окажется особенно полезным предприятиям, которым необходима программа для проектирования домов из SIP-панелей.

СОВМЕСТИМОСТЬ СО СТАНКАМИ

Еще одной ключевой особенностью программы Dietrich’s является тот факт, что она адаптируется практически со всеми известными станками, представленными на рынке. Со многими производителями данного оборудования компания Dietrich’s сотрудничает более 20 лет, постоянно разрабатывая новые возможности для повышения качества и надежности обмена данных.

Программа Dietrich’s автоматически генерирует данные для обработки древесины на станках с ЧПУ с учетом технологических особенностей оборудования. В процессе разработки проекта конструктору не придется думать о том, с помощью каких настроек осуществляется передача данных на станок. Настройки и генерация передаваемых параметров осуществляется после окончания моделирования конструкции. Это обеспечивает высокую гибкость работы конструктора, позволяя ему использовать один и тот же проект для разного оборудования, не меняя при этом саму конструкцию.

Очень важно отметить тот факт, что программа Dietrich’s не переводится полностью только на работу совместно с САПР AutoCAD. Мы и дальше будем предлагать потребителям как автономную программу Dietrich’s, которая получила название Dietrich’s-S (STANDALONE), так и ее приложение под AutoCAD, получившее название Dietrich’s-A. Поскольку оба продукта базируются на технологическом ядре Dietrich’s, их развитие и усовершенствование будет происходить параллельно.

Компания Dietrich’s в очередной раз доказала свою приверженность передовым компьютерным технологиям, выпустив новинку, максимально адаптированную к профессиональному языку ее пользователей — конструкторов.

Мы понимаем, насколько важно российским пользователям работать в удобной для них среде, и продолжаем последовательную работу, предоставляя им передовое программное обеспечение для проектирования на самом современном уровне.

Источник: www.informdom.com

Программное обеспечение для деревообработки

Сила фирмы Dietrich’s — профессиональное программное обеспечение Dietrich’s 3D-CAD / CAM, которое предлагает целый пакет услуг — от архитектурного и производственного проекта, производства строительных элементов — до их монтажа на стройплощадке.

Dietrich’s 3D-CAD / CAM

Dietrich’s 3D-CAD / CAM поставляет высококачественную чертежную документацию, спецификацию материалов, а также орудия для управления целыми предприятиями по производству строительных деревянных конструкций. Более 25 лет мы не теряем доверия, которой наделили нас архитекторы, строители и плотники, которые используют возможности программного обеспечения Dietrich’s 3D- CAD / CAM.1. D-Дах

D-Дах

Группа программ D-Дах

Группа программ D-Дах предназначена для крыш. Главной целью модулей для крыш является решение пространства скатов крыши, разложение обшивки крыши, размещение слуховых окон, мансардных окон и дымоходов, а также элементов конструкции кровельного каркаса и их соединений. Фирма Dietrich’s предлагает три варианта модуля для крыш, охватывающих этапы от проекта до производства и монтаж. Все сделано для того, чтобы работа проходила легко, точно и продуктивно, независимо от то это крыша с традиционным каркасом (стропилами), фермами или балками из клееной древесины. Полную документацию в виде спецификаций материалов, производственных и монтажных чертежей с размерами, Вы получите простым нажатием мышки.

D-Дах Basic

Модуль D-Dach Basic

Модуль D-CAD 2D Pro

Модуль D-Dach Basic делает решения скатов крыши, определяя линии розжлобка, позвоночника или конька , а также введение слуховых окон. После определения контура крыши, мы задаем профили крыши с выбранными линий контура. Профиль крыши содержит информацию об угле наклона, слои структуры крыши, или текстуры крыши.

На основании заданных профилей программа сделает решения крыши, определит поверхности крыши, отверстия, кубатуру изоляции и т.п. В течение нескольких минут Вы можете получить идеальный вид крыши, а также полную производственную документацией и оценки.

Документацию можно обогатить реалистичной визуализацией проекта и направить ее к клиенту. С помощью модуля VRML Вы можете подготовить специальную модель, которая после направления клиенту даст ему возможность осмотра конструкции под произвольным углом.

D-Дах Professional

D-Дах Professional позволяет введение конструкции кровельного каркаса вручную или автоматически с помощью специальных «ассистентов». Плотницкие соединения между отдельными элементами конструкции каркаса выполняются автоматически и измеряются на производственных чертежах.

D-Дах Professional имеет большую библиотеку конструкционных деталей, выбор, определение и введение которых, составляет никаких проблем. Программа имеет базу мансардных окон, размеры которых можно изменять в соответствии с требованиями проекта. Внедрение в проект различных модификаций, таких как, изменение наклона крыши, профиля, слоев структуры, опалубки или изоляции возможна даже после окончания проекта, и требует всего лишь пересчете проекта, чтобы подтвердить внесенные изменения. Программа позволяет запись установок пользователя, а также элементов конструкции крыши в библиотеке. Записанные цели крыши или всего лишь их элементы можно использовать в других проектах. На основании подготовленного проекта программа автоматически готовит

• спецификации материалов: древесины, опалубки, плит, соединительных элементов и др.;
• спецификацию обработок: гнезда, цапфы, врубки, резки, фаски, сверление и др.;
• производственные чертежи;
• монтажные чертежи.

Все обработки, выполнены в модуле D-Дах Professional можно передать деревообрабатывающий центр с ЧПУ с помощью Dietrich’s D-MAS.

D-Дах Premium

D-Дах Premium это пакет программ, для тех кто ждет чего-то большего, чем программу для конструкции крыши. Обшивка досками ската крыши и навесов, размещение плит (GK, OSB и др.) Решает проблему застройки мансарды.

Произвольное формирование скатов крыши, благодаря редактированию избранных склонов: «натягивание» линии, вставка дополнительных точек, вставка овальных, треугольных или трапециевидных форм на линии навеса. Пакет Premium включает дополнительные модули D-Стена а также D-Перекрытия, которые позволяют представить целый дом.

D-CAM выходит за рамки повседневной жизни

Произвольные пространственные конструкции из древесины, клееной древесины, стали, бетона .

D-CAM это идеальное решение для инженерных деревянных конструкций, таких как мосты, башни .

D-CAM 3D Professional — реализуй свои замыслы!

Инструмент для нетипичных проектов.

Dicam 3D Professional

Dicam 3D Professional это идеальное орудие для того кто делает различные проекты и не связан с конкретным элементом здания или конструкции. Так очень надежный и универсальное орудие — в этом его сила. Dicam 3D Professional позволяет создание пространственной конструкции с огромной легкостью. Одинаково быстро и легко подготовить монтажные чертежи, как и чертежи отдельных элементов для ручного их изготовления. Большая библиотека традиционных плотницких (цапфы, врубки, накладки, ласточкины хвосты, фаски, сверление) соединений, а также крепежных элементов (фитинги столбов, консоли, ремни и перфорированные пластины) будет в состоянии оправдать ожидания самых требовательных клиентов.

осложненные соединения, включающие несколько основных обработок можно соединять в группы, создавая специальные обработки, например, для угловых соединений.

Программа имеет библиотеку элементов пользователя, в которой можно записать произвольный фрагмент конструкции и использовать в другом проекте.

Библиотека DLM

Библиотека DLM содержит готовые фрагменты конструкций, замеры которых соответствуют к проектным данным (окна и двери ). Плавное изменение проектных (фута, дюйма, м, см, мм) единиц.

MOS позволяет управлять большими конструкциями, родиляючы их в соответствии с правилами: этаж — стена, этаж — перекрытия, крыша — скат крыши. Элементы можно размещать послойно и соединять в пакеты.

На каждом этапе работ над проектом можно сделать визуализацию проекта, чтобы лучше присмотреться к нему.

D-CAM 3D Premium — другое измерение проектирования! < / h3>

Пакет Premium является расширением версии Professional. Основное преимущество — это возможность создания собственных даже очень сложных специальных обработок, а также крепежных элементов (необычная плотницкая арматура, соединения). Можно также редактировать уже готовые элементы и использовать их для собственных нужд. Версия Premium позволяет среди прочего:

1) создание системы координат;

2) создание тел вращения;

3) измерения элементов в пространстве;

4) создание вспомогательной (линии, точки) геометрии;

5) создание MOS-пользователя, то есть групп элементов, определенных пользователем.

D-CAD — производительное орудие CAD 2D

D-CAD это модуль для подготовки технических чертежей на основе информации из трехмерного проектного среды Dietrich’s 3D CAD / CAM. Простой и интуитивно понятный интерфейс программного обеспечения позволяет работать с ним очень эффективно.

D-CAD 2D Pro

D- CAD 2D для профессионалов

Одним из многих преимуществ является легкость подготовки и распечатки рисунка в масштабе. Всевозможные описания, то размерные линии, или описания рисунка имеют предварительно определенную величину, поэтому, даже изменение масштаба не влияет на их четкость. Подготовка рисунка происходит в пределах листа бумаги — есть формате бумаги для принтера.

Больше не нужно угадывать масштаб распечатки! На бумаге будет то же, что есть на экране. Программа позволяет распечатка больших рисунков на меньшем формате через автоматическую подгонку к величине бумаги.

Модуль D-CAD 2D Pro дает пользователю большую свободу в формировании содержания рисунка. Если Вы хотите самостоятельно произвести замеры и описание рисунка, Вы можете получить только вид, разрез или произвольный элемент из среды 3D. Если Вы хотите получить готовый, с размерами и описан рисунок Вы воспользуетесь так называемыми помощниками, с помощью которых вы точно определите значение для рисунка (описания и размеры, спецификацию элементов).

Подготовка рисунков деталей конструкции в другом масштабе, не являет никакой проблемы, достаточно выбрать фрагмент рисунка с деталью и задать новый масштаб.

На любом этапе работы над чертежом можно редактировать размерные линии, изменить их тип, например, по измерению от базовой точки на рядный или наоборот. С такой же легкостью можно изменить единицы измерения (м, см, мм, дюймы, футы), или произвести замеры со смешанными одиницями.Модуль D-CAD 2D Pro возник на базе пожеланий наших клиентов, поэтому является уникальным.

D-CAD-L

D-CAD L — учебная версия

Бесплатный CAD 2D

D-CAD L создан на базе коммерческой версии D-CAD Pro. Программа позволяет использование почти всех функций коммерческой версии D-CAD Pro при создании чертежей.

Фирма Dietrich’s

Фирма Dietrich’s решила сделать программу D-CAD L доступной бесплатно через интернет. Ученики и студенты деревообрабатывающей отрасли могут создавать документацию своих проектов, пользуясь инструментом специально созданным для их нужд.

Для загрузки D-CAD L требуется регистрация. На ваш электронный адрес будет отправлена ??информация о логин и пароль пользователя, которая позволит загрузки.

D-CAD V — браузер рисунков

Плавное изменение информации

D-CAD V

D-CAD V это программа просмотра чертежей, подготовленных, как в коммерческой версии D-CAD Pro, так и в учебной D-CAD L.

Документация требует консультации и утверждение многих лиц, поэтому проще отправить ее в архитектора, конструктора, производителя, или даже клиента по электронной почте. Браузер рисунков D-CAD V, позволит распечатка рисунков, внсення замечаний и обратное направление документации.

D-MAS постпроцессор

Система Dietrich’s 3D CAD / CAM предлагает плавный переход от проекта до изготовления.

Характеристики: Машинные обработки в проекте

Вся система Dietrichs 3D CAD / CAM базируется на параметризации обработок, а не на формировании макета элемента. Это означает, что вид и размеры, например, шипа могут быть изменены, или шип даже можно удалить, не влияя никак на остаточные обработки на элементе. Все обработки представлены в модели и составляют его интегральную часть.

Вместо рисовать элемент за элементом, описывая его размеры и детали соединений, необходимые для машины, подготовьте модель конструкции, а все необходимые данные для машины будут сгенерированы автоматически . Уже в процессе проектирования конструкции Вы подбираете соответствующие орудия и обработки для машины. Изменения имеют свое немедленное отражение, хватит только выбрать отделку и изменить ее параметры. Результат, это файл машинного кода, который точно передает то, что Вы видите на экране.

Характеристики: Постпроцессор

Перед тем как «сырые» данные попадут на машину, машинный код анализируется модулем D-MAS — то есть пост-процессором. Здесь происходит адаптация машинного кода с требованиями технологии изготовления продукции. D-MAS осуществляет анализ обработок для элемента и оптимизирует время а также способ производства.

Для некоторых обработок пост-процессор делает возможным альтернативный способ их выполнения, чтобы повысить производительность. Пост-процессор выполняет работу, которую обычно выполняет опытный оператор машины, который выбирает инструмент и способ выполнения обработки. Отличие здесь только одна, пост-процессор имеет огромную базу, которая все время обогащается и выполняет свою работу невероятно быстро!

Хороший оператор машины в сочетании с пост-процессором D-MAS — это залог Вашего успеха ..

Постпроцер доступен для следующих машин:

Hundegger P8 / P10 / K1 / K2 / K3 / PBA Kruesi, Schmidler, Burmek, Randek, Baljer ZembrodsWeinmann, Holmag, BauTech

6. Системные требования

Системные требования для версии 8.x

Мінімальні

Рекомендовані

Windows 2000 SP4, Windows XP SP2 / 3, Windows Vista (все версии), Windows 7

Windows XP Professional 32-bit SP2 / 3, Windows Vista Business 32-bit, Windows 7

Intel: Pentium4 2.0GHz / Centrino 1.5GH AMD: Athlon 64 2800+ / Turion64

Pentium4 / Core2Duo / Athlon 64 / Athlon 64 X ?, от 3 GHz

Источник: www.stanoktehpasport.ru

Dietrich’s — программа для деревянного домостроения

Господа,
кто-нибудь когда-то работал с данным софтом под названием Dietrich’s для каркасного домостроения (www.dietrichs.com)? поделитись, плиз, впечатлениями — насколько он удобный, насколько стабильный, насколько тяжело его изучать? а также насколько он подходит для проектирования закрытых каркасных стен (которые приходят уже с утеплителем, электропроводкой, сайдингом и т.п. на стройку). Спасибо

Arur79

Гость

По своей идее это аналог СЕМЫ (модули, интерфейс проги), только появился Dietrich’s гораздо раньше, несмотря на это, в программе только недавно появился модуль для расчета статики, но он еще очень сырой. А так, работает без сбоев, удобые библиотеки. Мне лично больше СЕМА нравится.

GeptaR

Гость

К нам приходил в гости человек, презентовал программку. Она заточена под СИП панели. Многие процессы автоматизированы, только данные задаешь. Думаю, если освоить, можно быстро выполнять требуемые задачи.

nickolisimus

Активный участник
Регистрация 22 Апр 2013

Также хотелось бы услышать хоть что-то по поводу данного софта.

alexcam

Гость

кроме того что dietrich’s встраивается в AutoCAD ,есть еще какие нибуть преимущества в сравнении с SEMA ?

monstress

Гость
Здравствуйте, а где можно скачать бесплатно?
Последнее редактирование модератором: 30 Июл 2018

d_dash

Активный участник
Пользователь
Регистрация 17 Мар 2017

кроме того что dietrich’s встраивается в AutoCAD ,есть еще какие нибуть преимущества в сравнении с SEMA ?

Вы говорите про встраиваемую версию — она сильно отличается от оригинальной Dietrich’s.

«Настоящий» Дитрикс — это отдельная самостоятельная программа, по своей сложности сравнимая с SEMA или даже Archicad. Поэтому обучение там местами очень интуитивное (если вы знаете Archicad), а местами просто невозможно разобраться без учителя или подробного туториала.
Самая важная и сложная часть работы в такой программе — забивка базы данных под вашу технологию и ваши материалы.

Источник: inoe.name

Технологии управления тепловыми потоками De Dietrich

Сложно представить современное котельное оборудование без автоматизированного управления. Эти достаточно сложные системы с точки зрения инженерной мысли обязаны быть простыми в управлении для пользователя. Итак, разработанная компанией De Dietrich автоматика для котлов соответствуют всем требованиям, которые может предъявить пользователь к отопительной системе. Достоинства автоматизированного управления теплом De Dietrich, в первую очередь — это понимание самого принципа управления.

Рис. 1. Технологическая схема режимов работы регулятора De Dietrich RX77S

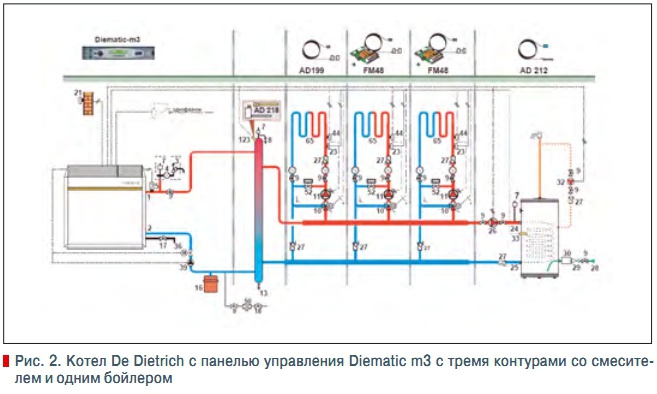

Рис. 2. Котел De Dietrich с панелью управления Diematic m3 с тремя контурами со смесителем и одним бойлером

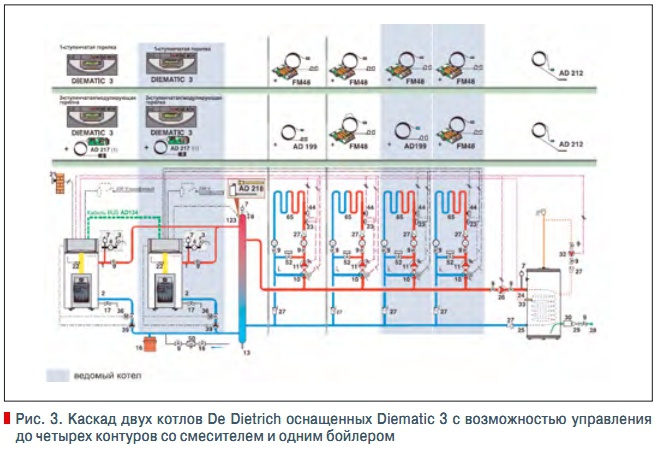

Рис. 3. Каскад двух котлов De Dietrich оснащенных Diematic 3 с возможностью управления до четырех контуров со смесителем и одним бойлером

Рис. 4. Каскад из двух котлов De Dietrich, ведущий оснащен Diematic m3, ведомый панелью К3, с возможностью управления до пяти контуров со смесителем и одним бойлером

У пользователей часто возникают проблемы с управлением автоматизированной системой, чаще всего это происходит по причине отсутствия дополнительных знаний у людей, которые берутся ее комплектовать и не всегда разбираются в тонкостях комплектации. В наше время возможности обмена информации таковы, что с помощью интернета можно легко получить доступ к любой информации.

Тем не менее, есть такие вопросы, для решения которых нужно обладать специальными знаниями, чтобы быстро на них ответить. В противном случае придется потратить слишком много времени, чтобы довести решение до желаемого результата. Рассмотрим варианты комплектации дополнительным оборудованием погодозависимых панелей управления De Dietrich. Для котлов De Dietrich производитель предлагает три типа панелей управления, которые устанавливаются в зависимости от потребностей системы, в которой они установлены.

Базовая или стандартная панель управления может применяется на всех котлах De Dietrich. Она управляет температурой теплоносителя с помощью термостата, установленного на котле. Изменение температуры производится пользователем в ручном режиме. Единственное, чем можно расширить возможности базовой автоматики — это добавить комнатный термостат. Как раз с такой системой у пользователей и не возникает сложностей.

Погодозависимая панель управления. В производственной программе De Dietrich представлено две погодозависимые панели управления — RX77S и Diematic3. Погодозависимая панель RX77S используется только с котлами серии DTG X, N. Несмотря на то, что данная серия котлов является самой бюджетной, погодозависимый модуль позволяет реализовать полноценную погодозависимую систему отопления, что для котлов в данном ценовом сегменте практически невозможно встретить. Важнейшие функции, реализуемые с помощью регулятора RX77S:

• погодное или погодно-комнатное регулирование;
• управление одним контуром, снабженным трехходовым краном с сервоприводом;
• защита системы от замерзания;
• ручной или автоматический выбор режима «зима/лето»;
• приоритет приготовления горячей воды;
• управление котлов с одноступенчатой горелкой;
• защита насосов от заклинивания;
• акустическая и оптическая сигнализация о внештатных ситуациях.

Управление сервоприводом контура отопления возможно с помощью регулятора RX77S, при условии, что его оснастят датчиком линии (AD240). Возможность погоднокомнатного регулирования реализуется при установке комнатного термостата (AD239).Вторая погодозависимая панель управления, которая используется на всех остальных котлах De Dietrich — это Diematic3.

Существует два вида данной панели. Первый — это собственно Diematic3, который устанавливается на котлы с одноступенчатой горелкой (DTG130, GT120, GT220). Второй вид — это Diematic m3, используемый в котлах с двухступенчатой или модулируемой горелкой. Самое главное отличие между этими панелями, кроме режима работы горелок — это возможность каскадного подключения.

Только два котла, оснащенных Diematic3, можно подключить в каскад, причем на обоих котлах должна стоять эта система управления. К котлу, оснащенному Diematic m3, можно подключить до девяти котлов, оснащенных каскадной панелью управления К3. Причем кроме кабеля для соединения (ед. поставки AD134), никаких других функциональных модулей или контролеров не нужно. В комплект поставки панелей Diematic3 входит датчик уличной температуры и котловой датчик. Панель управления Diematic3 позволяет осуществить такие функции, как:

• погодное или погодно-комнатное регулирование во всех управляемых контурах;
• независимое управление характеристиками отопительных контуров;
• защита системы от замерзания;
• программирование режимов работы «день/ночь», «отпуск» и т.д.;
• ручной или автоматический выбор режима «зима/лето»;
• приоритет приготовления горячей воды;
• установка параметров приготовления горячей воды;
• функция защиты бойлера от бактерий; защита насосов от заклинивания;
• акустическая и оптическая сигнализация о внештатных ситуациях.

Важное отличие панели управления Diematic3/m3 от программатора RX77S заключается в следующем: возможность управления двумятремя контурами со смесителем (для Diematic3/m3); управление одно, двухступенчатой или модулирующей горелкой; управление контуром бассейна или вторым контуром производства ГВС; управление до 10 котлов в каскаде; управление гидравлической сетью; связь с модулями дистанционного регулирования и системой Diematic VM.

Рассмотрим на конкретных примерах, как комплектуется панель управления De Dietrich Diematic 3 и Diematic m3. На рис. 2 представлен котел серии DTG 230 в комплекте с панелью Diematic m3 с максимально возможной конфигурацией. В данной системе происходит управление термогидравлическим распределителем, тремя контурами со смесителем и приготовление ГВС. Для того чтобы это реализовать необходимо использовать следующие комплектующие:

• для 1го контура со смесителем нужно установить датчик линии (ед. поставки AD199);
• для каждого следующего контура требуется установка платы управления контуром со смесителем (ед. поставки FM48);
• управление работой термогидравлического распределителя происходит с помощью погружного датчика (ед. поставки AD218);
• для реализации управления бойлером нужен датчик линии (ед. поставки AD212).

На рис. 3 представлена схема котельной установки на базе каскада из двух котлов серии GT220. Оба котла оснащены панелью управления Diematic3, каждая из которых позволяет управлять до двух контуров со смесителем. В случае использования на котлах одноступенчатой горелки, управление контурами со смесителем реализовывается с помощью платы управления контуром со смесителем (ед. поставки FM48), в первую очередь платы устанавливаются в ведущий котел и только потом в ведомый.

Если котлы оснащаются двухступенчатой или модулируемой горелкой, то в каждую панель Diematic3 необходимо установить плату управления модулирующей горелкой (ед. поставки AD217). Данная плата уже имеет возможность управления контуром со смесителем, для реализации этой функции достаточно укомплектовать плату датчиком линии (ед. поставки AD199).

Для управления следующим сервоприводом, необходимо использовать плату управления контура со смесителем (ед. поставки FM48). Аналогично комплектуется и второй котел в каскаде. Для обеспечения нагрева горячей воды в бойлере используется датчик линии (ед. поставки AD212).На рис. 4 реализована система отопления на основе двух котлов De Dietrich серии GT330 в каскаде. На ведущем котле устанавливается панель управления Diematic m3, а на ведомом — панель К3.

В случае использования в каскадной установке более чем двух котлов, на каждый следующий ведомый котел будет устанавливаться панель управления К3, которая будет давать возможность управления еще двумя контурами со смесителем и одним прямым контуром. Как и в случае с Diematic3, для соединения в каскад котлов, оснащенных Diematic m3 и К3, достаточно использовать соединительный кабель BUS (ед. поставки AD134) для каждого котла подключаемого к каскадной системе.

Комплектация панелью Diematic m3 соответствует той, которую мы уже рассмотрели ранее (см. рис. 2). А вот для реализации управления одним дополнительным контуром со смесителем на панели К3 необходимо использовать плату реле и датчиков (ед. поставки AD220). Для задействования второго контура используется плата управления контуром со смесителем (ед. поставки FM48). Работа бойлера также обеспечивается установкой датчика линии (ед. поставки AD212).
