BIM — и нформационное м оделирование з даний с Allplan
Вы ищете программное обеспечение BIM, программы САПР для архитектуры и строительства, программное обеспечение для управления затратами или решение для управления объектами? Совершите экскурсию по нашему сайту и пусть наши программные решения и продукты убедят Вас!
Без IFRAME
BIM: Ничего не оставляйте на волю случая
Универсальный дизайн и конструкция завода CSF INOX
Allplan. Проект 1. Часть 1
При проектировании нового производственного предприятия для производителя насосов CSF lnox в Монтеккьо-Эмилия недалеко от Пармы, Италия, инженерному бюро INOVING пришлось полагаться на максимально возможную гибкость. Этот проект был первым этапом более крупного производственного комплекса, который должен был стать новым центром управления компании на площади около 50 000 квадратных метров. Поэтому при проектировании и разработке проекта необходимо было учитывать требования к будущим работам по расширению.
Доступен Allplan 2023!
Архитекторы и инженеры-строители сталкиваются с одними и теми же проблемами — проектированием все более сложных строительных проектов за меньшее время, с меньшими бюджетами и меньшими ресурсами. Это давление усугубляется необходимостью сотрудничества и координации с большим количеством заинтересованных сторон, специалистов и других участников проекта. Кроме того, существует больше соображений, чем когда-либо прежде, таких как обеспечение экономичности и устойчивости проектов за счет рентабельных и низкоуглеродных материалов и методов строительства. Понятно, что проектировщикам нужны все возможные преимущества.
Эстетическая оболочка для возобновляемой энергии
Новая русловая электростанция на реке Иллер в Кемптене впечатляет своей динамичной элегантной формой.
Скульптурная раковина длиной почти 100 метров вызывает множество ассоциаций: от китов и волн до полированных валунов. Электростанция заменяет здание 1950-х годов и в настоящее время снабжает энергией около 4000 домохозяйств с мощностью около 14 гигаватт-часов в год.
В ходе конкурса заказчик здания, Allg ä uer Ü berlandwerk ( A Ü W ) Kempten , запросил проект здания, который гармонировал бы с охраняемой группой зданий напротив, включающей бывшие прядильные и ткацкие фабрики Розенау.
Введение в Allplan 2016
Архитектурная свобода реализуется высочайшим инженерным искусством
Комплекс зданий « Identity » в Ренне, Франция, является выдающимся архитектурным шедевром. Архитектурная фирма Blanchard Marsault Pondevie спроектировала Identity как кристаллическую геоду, образованную тремя взаимосвязанными секциями скалы. Серебристая алюминиевая сетка окутывает три части здания и филигранно соединяет крыши и фасады своего рода серебряной нитью. В верхней части обшивка Identity 2 состоит из очень узких ромбов, чтобы обеспечить максимально возможную защиту от солнца. С другой стороны, в нижней части крупноячеистая структура обеспечивает обильное попадание дневного света.
Источник: allbau-software.de
Глава 1. Начальные сведения о системе Allplan
Разработчики Allplan характеризуют его как «комплексный продукт с инструментами, позволяющими вам быстро продвигаться от концептуальных эскизов и планов этажей к трехмерной модели … и рабочей документации, наращивая данные на вашем пути. Allplan не только воплощает ваши замыслы, но и впечатляюще повышает эффективность вашей работы».
Конечно, это заявление в какой-то степени имеет рекламный характер, однако мы, авторы, имея опыт разработки реальных проектов не только с помощью Allplan, но и других САПР, готовы с ним согласиться.
Что же представляет собой Allplan? В чем его особенности? Прежде всего, необходимо отметить, что Allplan — это набор модулей различного назначения. Их количество увеличивается от версии к версии и сейчас уже превышает четыре десятка. Модули приобретаются по отдельности в зависимости от стоящих перед вами задач.
В своей минимальной конфигурации система включает модули общего назначения, содержащие набор инструментов для создания двухмерных объектов, чертежей и компоновки чертежного листа.
Основой системы Allplan, как архитектурно — строительной САПР, является, конечно, архитектурный модуль. Любое здание или сооружение рождается и ппервоначально существует в мыслях архитектора лишь как некоторая идеализированная модель, которая постепенно материализуется в виде макетов, рисунков, планов, разрезов. Располагая большим набором инструментов для создания стандартных архитектурных элементов, Allplan дает вам возможность построить объемную компьютерную модель будущего сооружения, а средствами создания трехмерных объектов придать ему сколь
угодно фантастические формы. Имея трехмерную модель сооружения, вы сможете легко построить все необходимые планы, фасады и разрезы.
Ни одно сооружение не существует само по себе. При проектировании приходится принимать во внимание рельеф местности, план существующей застройки, существующие и планируемые посадки зеленых насаждений. Все эти вопросы вы сможете решить, построив средствами системы цифровую модель местности, а также с помощью модулей ландшафтной архитектуры и градостроительства.
Как бы ни был хорош ваш проект, его необходимо представить в наилучшем виде. Именно поэтому разработчики системы Allplan уделили большое внимание инструментам для подготовки презентационных материалов, объединенных в модуль визуализации. С их помощью вы сможете осуществлять расчеты теней при естественном и искусственном освещении, получать высококачественные растровые изображения и анимационные ролики.
Над любым реальным проектом работают не только архитекторы, но и инженеры различных специальностей. Именно они должны найти способы воплощения замыслов архитекторов в камне, металле, стекле… Всегда ли это удается сделать сразу? Конечно, нет. Именно поэтому вопросами обеспечения взаимодействия архитекторов и инженеров в системе Allplan уделяется особое внимание.
Конструкторские модули позволяют автоматизировать проектирование железобетонных конструкций.
В системе Allplan имеется модуль для проектирования инженерных сетей, который позволяет выполнять расчеты и производить раскладку внутренних инженерных систем водопровода, канализации, отопления, вентиляции и электрики.
Архитекторы и инженеры имеют возможность одновременно работать над одним проектом. Это достигается путем объединения нескольких компьютеров, на которых установлена система Allplan, в единый программно — аппаратный комплекс с помощью так называемых сетевых менеджеров.
Конечно, Allplan не является «вещью в себе». Его разработчики предусмотрели связь с другими популярными САПР, которая осуществляется через файлы типов IFC, DXF, DWG, DGN и др. Имеется возможность создавать анимированные (3D) PDF-файлы.
Allplan интересен и тем, что это не просто система проектирования, но еще и база данных, позволяющая хранить большое количество атрибутов объекта и его отдельных элементов. Система позволяет использовать не только встроенные атрибуты, но и наделять объекты пользовательскими атрибутами.
Проекты всегда имеют сопроводительную документацию, подготовленную с помощью других программ. Многие документы появляются уже после передачи объекта заказчику в процессе его эксплуатации. Связать эти документы с любой частью проекта при использовании Allplan не составляет труда, и доступ к ним открывается одним щелчком мыши.
Нельзя не отметить и то, что Allplan имеет обширные библиотеки и каталоги различных стандартных элементов, соответствующих отечественным стандартам.
Заметим, что приведенный обзор модулей ни в коем случае не претендует на полноту. Мы также не ставим перед собой задачу полного описания всех возможностей и инструментов системы Allplan. Для этого существует сопроводительная документация. В данном пособии мы всего лишь постарались обобщить наш опыт обучения начинающих пользователей – архитекторов.
Источник: studfile.net
Обзор Allplan 2022: что добавилось?
Allplan – комплексная система проектирования для всех стадий реализуемого проекта – от эскиза до подготовки рабочей документации, объединяющая усилия всех участников работы. При этом могут использоваться проекты, разработанные с помощью таких популярных систем, как AutoCAD, ArchiCAD и MicroStation. Одним из достоинств системы Allplan является соответствие разрабатываемых с его помощью чертежей и спецификаций требованиям ГОСТ и СНиП.
Изменения в Allplan 2022
Добавлен угол обзора на 360° любого элемента в проекте
Теперь при создании объекта (даже если это просто точка) пользователь может вращать его вокруг своей оси и просматривать со всех сторон. Кроме того, появилась возможность скрывать/изолировать элементы для более детального рассмотрения отображаемых объектов.
Появление цветной кодировки
В Allplan 2022 появилась возможность быстрого обнаружения ошибок, например, неназначенные или неправильно назначенные атрибуты легко выявить благодаря цветной кодировке. Так, новая функция значительно облегчает проверку модели.
Написание скриптов стало проще
В 2019 году в Allplan был добавлен инструмент для графических скриптов –Visual Scripting. Это приложение отлично справляется с задачами параметрического моделирования сложных форм, автоматизации рутинных процессов, при этом не требует навыков программирования. Помимо прочего, в Visual Scripting реализована функция технического предпросмотра, которая позволяет увидеть все изменения в модели и собственная библиотека готовых скриптов.
Что изменится в Allplan Visual Scripting версии 2022 года
Несколько изменится интерфейс Visual Scripting. Как обещают разработчики, он станет более интуитивно понятным, а также позволит ускорить процесс создания скриптов.
Так, с помощью обновлённого Дизайнера Скриптов пользователи без труда смогут осуществлять поиск и быструю вставку узлов, помещать параметры на нескольких регистрах, использовать ползунок для указания диапазона значений.

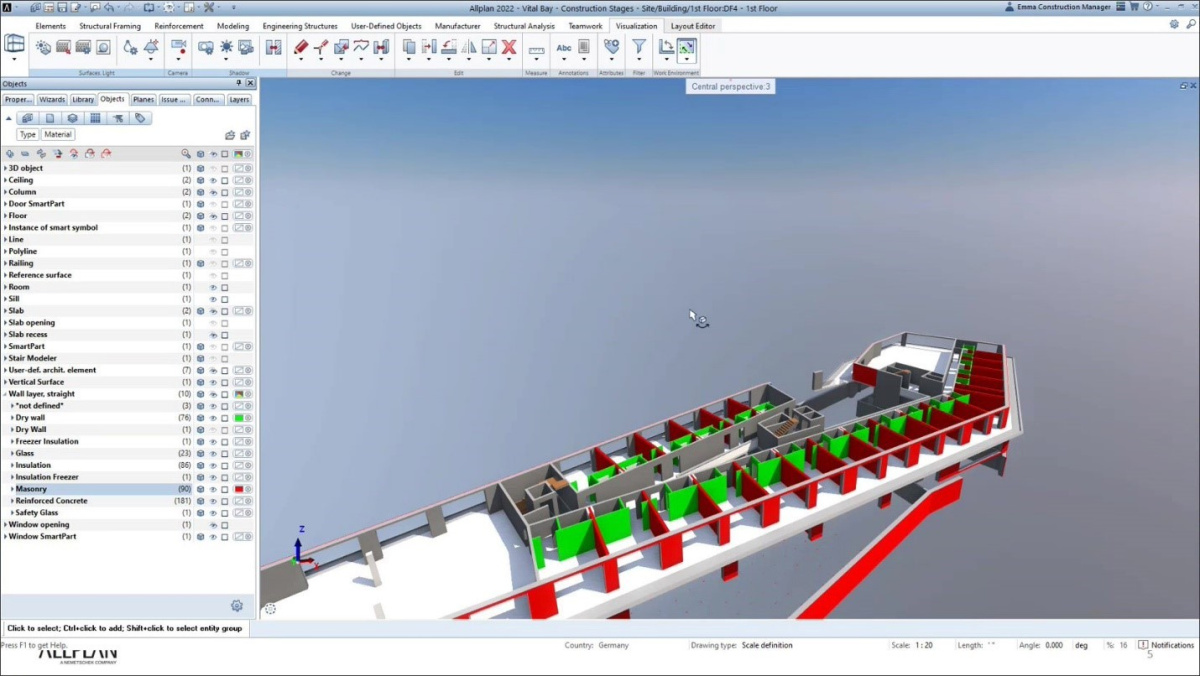

Выше дан пример использования скрипта для автоматического выбора всех элементов кладки стен в импортированной архитектурной модели и изменения их на конструктивные стены путем изменения их атрибутов.
Более сложный пример использования сценариев для автоматического деформирования конструктивных элементов при проектировании сборного гаража. Этот вид деформации необходим для проектирования парковочных гаражей в США.
Allplan для архитекторов
В Allplan 2022 улучшена визуализация и моделирование объектов, за счёт чего модели становятся более точными и подробными. Одно из изменений – переработка взаимодействия элементов. Так, например, пересечение внутри файла модели управляется при помощи приоритетов, ручные доработки исключаются.
Кроме того, оптимизирован процесс изменения проёмов и поверхностей крыш. Переработаны функции ограждений, так что ограждения теперь можно размещать вдоль сплайнов.
К слову об улучшении визуализации, в версии Allplan 2022 переработана графика, так что пользователи смогут использовать возможности современных видеокарт ещё лучше. Так, например, технология Vulkan с движком NVIDIA Optix позволяют удалять шум изображения при рендеринге. Кроме того, в программе появилась возможности добавления как неподвижных, так и анимированных эффектов «тумана», «свечения» (эффект «размытости света»), «бликов»; рендеринга моделей белого цвета; добавления света и теней.
Добавление объёмного тумана, свечения и бликов

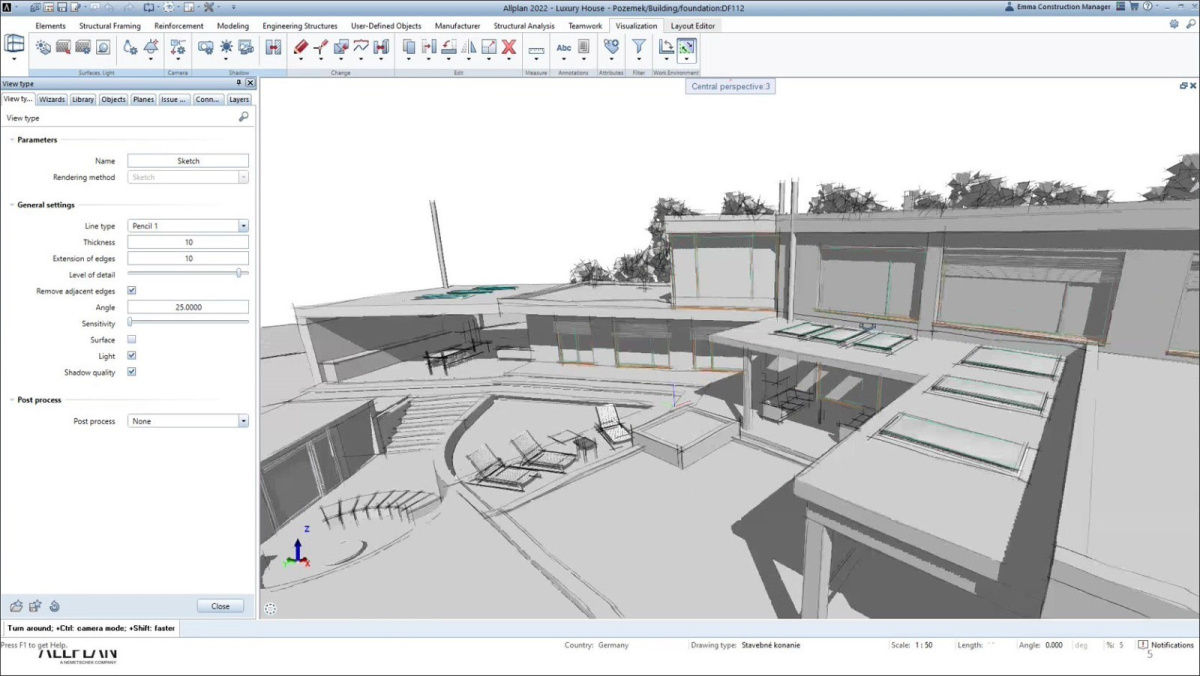

Добавление света и теней в режиме эскиза
Allplan для инженеров
В программе появились новые компоненты для болтовых и сварных стальных соединений, а также возможность детализации опорных плит, креплений, болтов и сварных соединений каркаса конструкций.
В Allplan версии 22 года появился новый алгоритм, который улучшает качество структурной сетки, а также автоматически формирует уникальные номера элементов в разных файлах чертежей проекта.
Также в Allplan доступен импорт и экспорт библиотек материалов, 3D-моделей, 2D-планов, фотографий и многого другого благодаря интеграции с платформой Bimplus*.
Кроме того, благодаря синхронизации с Bimplus появилась возможность привязать документы и ссылки к панели «Диспетчер проблем», свойства которого можно настроить индивидуально. Приятным дополнением стала возможность экспорта выбранных объектов в формат IFC.
Bimplus – это.
Добавление болтов в структурную модель
Ещё одним значительным усовершенствованием Allplan для инжиниринга стало появление возможности автоматического армирования колонн, балок, стен и перекрытий на основе правил армирования, таких как зазор, минимальный диаметр, максимальное расстояние и т.д. Также была оптимизирована возможность копировать арматуру со всеми разрезами и надписями.
Реализация данных фич создана с использованием API Python, и, как и в примере с гаражом, где элементы конструкции автоматически деформировались по мере необходимости, помогает благодаря интеллектуальным инструментам снизить количество рутины.
Автоматическое усиление, созданное для колонны
Инфраструктура
Allplan версии 2019 года представил разработку Allplan Bridge, которая позволила комплексно проектировать мосты с помощью технологии параметрического дизайна.
В 2022 году Allplan пошла дальше, улучшив инструменты для параметрического моделирования, так после нововведений станут доступны данные о рельефе, которые можно импортировать в формате LandXML и REB. Причём для дальнейшей оптимизации производительности можно вырезать области из модели местности, снизить количество точек модели местности, а дискретность в ходе модели местности можно моделировать посредством краёв разрыва.
Настройка параметров сетки рельефа для удаления краевых треугольников

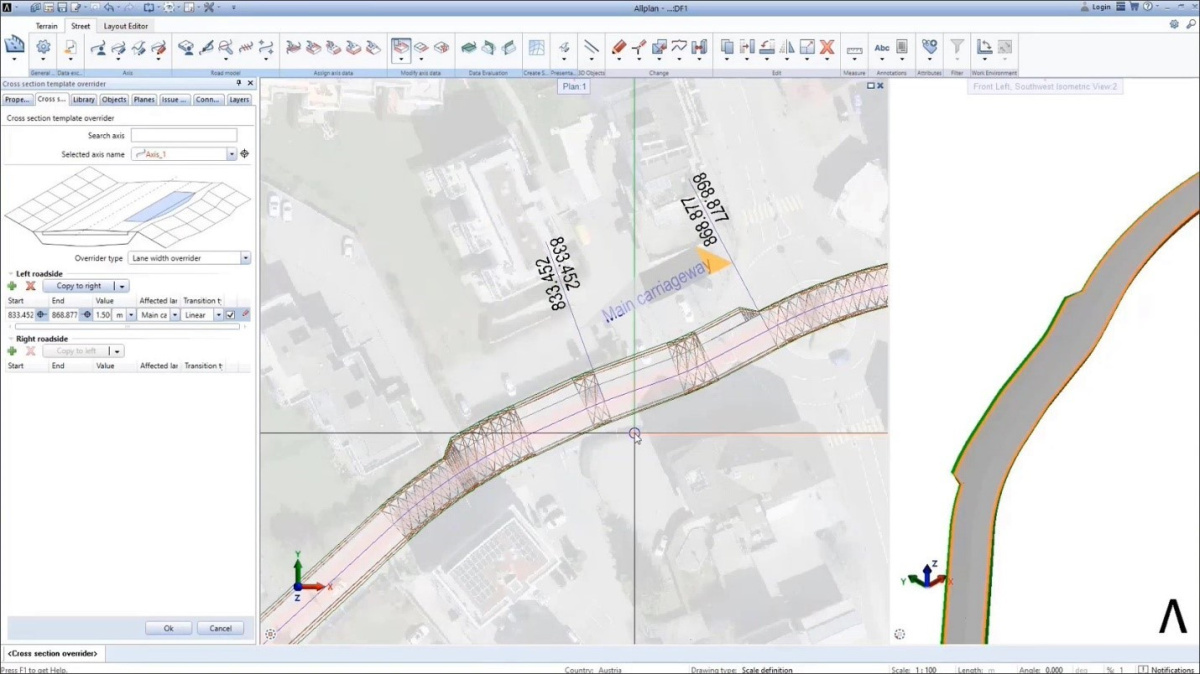

Также появился новый параметрический инструмент, позволяющий регулировать положение осей дороги и их пересчитывать, в случае необходимости, в режиме реального времени.
Новые инструменты проектирования дорог в Allplan
Кроме того, в версии 2022 года Allplan Bridge значительно доработан, что позволяет точно моделировать сборные балочные мосты, в которых для пролётов мостов используются линейные элементы, как показано на рисунке ниже. Геометрия этих линейных балок определяется геометрией основания и их положением вдоль оси. Параметрические 3D-шаблоны помогают определить повторяющиеся элементы, например, балки, и разместить их необходимое количество раз в проекте. Размещаются элементы путём выбора начальной и конечной точек на несущих конструкциях моста. Ещё одно улучшение рабочего процесса – использование булевых операций в 3D для быстрого создания зазора между настилом моста и балками.
Мост в Allplan с линейными балочными элементами
Строительство
В связи с последними тенденциями Allplan всё больше старается учитывать процесс строительства на этапах проектирования и первоначальной подготовки строительства объектов, поэтому для оборудования стройплощадки предлагается библиотека таких объектов, как краны, насосы, опалубки и другие.

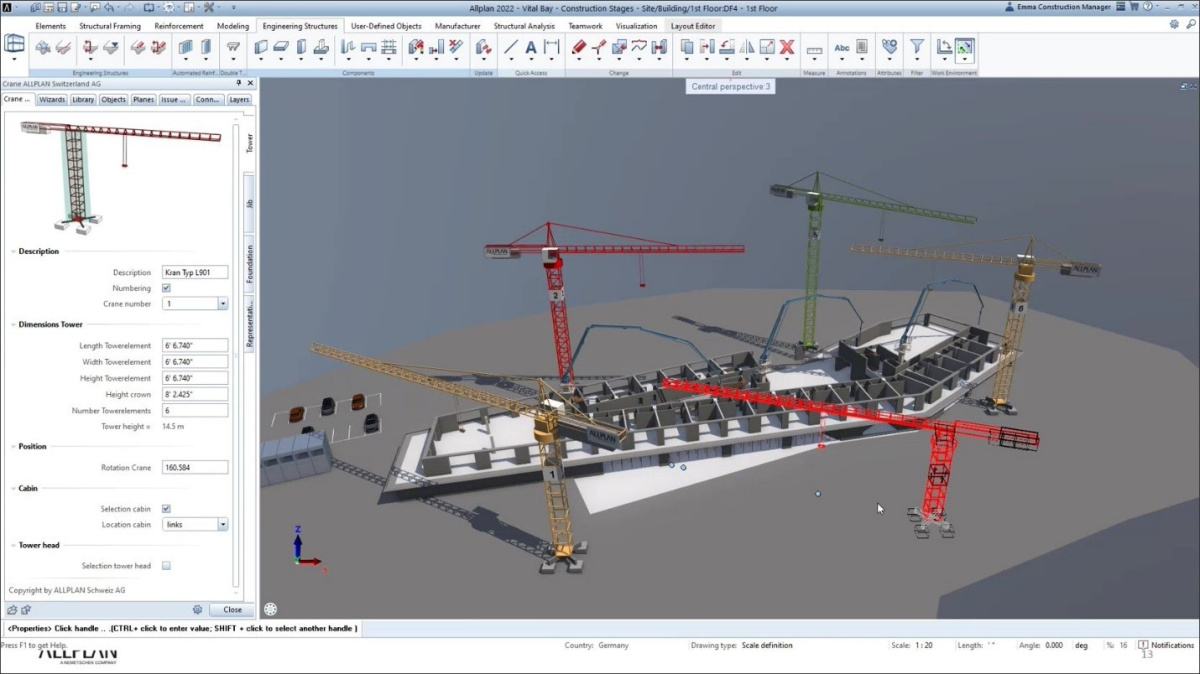

Кроме того, некоторые из этих элементов – интеллектуальные, например, краны, которые можно повернуть, укоротить/ удлинить их выступы, а также изменить положение грузового крюка, высоту башни и т.д.
Если в статье вы нашли ошибку, неточность или хотите дать комментарий по материалу, пишите нам на почту [email protected] .
Источник: bimlib.pro
Nemetschek Allplan 2022: скачать бесплатно
Для Windows 11, 10, 8, 7
Главная > Программы > Nemetschek Allplan
Программа Allplan для BIM
Рейтинг программы:
4.5 Оценок: 2 (Ваша: )
Уровень: профессиональная Лицензия: условно-бесплатно (от 84 GBP ежемесячно)
- мощные инструменты для разработки архитектуры жилых и коммерческих зданий, дизайна мостов, инженерных сетей, портов, плотин, дорог и т.п.;
- интегрированные облачные технологии для эффективного сотрудничества, координации и реализации успешных проектов;
- автоматизация процессов: создание планов, разрезов, видов, проекций;
- формирование общей оценочной стоимости проекта;
- автокорректировка изменений в планах;
- качественное 3D-моделирование;
- соответствие чертежей и спецификаций требованиям ГОСТ и СНиП.
Кроме того, в Олплан можно работать с проектами, созданными в других САПР-программах: AutoCAD, ArchiCAD и MicroStation. Имеется несколько тарифных планов, каждый из которых ориентирован на свою специфику. Самый дешевый: базовый (84 GBP – фунтов стерлингов – в месяц). Он включает в себя самые основные функции для создания чертежей и простых 3d-моделей. Наиболее полное решение – AEC.
Оснащен всем необходимым для проектирования, документирования, детализации и строительства зданий, дорог и гражданских сооружений. Цена составляет 253 GBP в месяц.
Есть также бесплатная пробная версия, рассчитанная на 30 дней. Но, если вы хотите загрузить ее с официального сайта, вам придется заполнить регистрационную заявку. И только после ее рассмотрения разработчики отправят (или не отправят) вам ссылку на скачивание. Вот почему большинство людей предпочитают скачивать Allplan 2022 торрентом.
Бесплатно получить можно также студенческую версию, заглянув на сайт campus.allplan.com. Для этого нужно заполнить специальную заявочную форму и прикрепить к заявке скан своего студенческого билета. После вам пришлют лицензионный ключ и инструкцию по установке.
В последней версии появилось много интересных изменений. Например, теперь любой элемент в проекте можно обозревать под углом в 360°. Даже если это просто точка, ее можно вращать вокруг своей оси и рассматривать со всех сторон. Благодаря функции цветной кодировки можно «отлавливать» ошибки в проекте. А Smart-каталог допускает формирование собственной коллекции материалов и текстур.
Также расширены возможности экспорта/ импорта и компоновки чертежей.
Как оформить чертеж в Олплан, смотрите в видео:
Возможности программы Allplan
Совместное управление проектом
С помощью модуля Nemetschek Office вы сможете задавать параметры проекта, вести базу данных проектировщиков, клиентов, подрядчиков, инспектирующих служб, управлять сроками выполнения, финансовыми затратами и т.д. Используя облачную платформу Bimplus, можно координировать действия с другими участниками проекта.
Интеграция с ландшафтом
Специальный модуль позволяет планировать застройку земельных участков с учетом особенностей рельефа. Окружающая местность может быть представлена в виде цифровой модели, к которой можно обращаться и редактировать в любую минуту. О каждом объекте (даже если речь идет об отдельном растении) можно получить подробную информацию.
Простое создание документации
В САПР-систему включен набор спецификаций, часть которых соответствует отечественным стандартам. Расчеты можно экспортировать в Excel или размещать в рабочих средах проекта. При необходимости составления новых спецификаций выполнение всех вычислений делается автоматически.
Визуализация в 3D
Вы можете использовать несколько режимов визуализации: полета, панорамирования, виртуальной прогулки. Также есть функция создания анимации, которая пригодится для проведения презентаций. Присутствуют такие эффекты визуализации, как туман, тень, свечение, глубина резкости и т.п.
Как сделать перепланировку двухкомнатной хрущевки: лучшие варианты и схемы
Прежде чем скачать бесплатно Nemetschek Allplan 2012 или более поздней версии, ознакомьтесь с достоинствами и недостатками программы. Возможно, вы решите выбрать для себя более доступный аналог.
- работает со сборным железобетоном,
- обширная библиотека элементов (краны, насосы, опалубки и др.),
- возможность создания собственного каталога материалов,
- автоматическое армирование колонн, балок и перекрытий,
- наличие параметрических 3d-шаблонов для быстрого моделирования сборных балочных мостов,
- мощный рендеринг,
- одновременная работа специалистов над всеми разделами проекта.
- сложный интерфейс, тяжело освоить,
- ежемесячная подписка,
- требовательность к ресурсам и большой вес дистрибутива,
- мало уроков на русском по последней версии 2022 года.
