Блок-схема является графическим представлением алгоритма решения задачи. Блок-схема никак не связана с каким-либо языком программирования. Таким образом все выражения в блоках блок-схемы записываются по правилам обычной математики.
В блок-схемах нельзя использовать элементы языка программирования.
- в качестве оператора присваивания в блок-схемах используется двухсимвольный знак «:=»
- в качестве оператора логического сравнения на равенство в блок-схемах используется одинарный символ знак «=»
- в качестве оператора логического сравнения «больше или равно» («меньше или равно») в блок-схемах используется одинарный символ » ≥ » ( » ≤ » )
- в качестве логических операторов используются слова AND , OR
- индексы у элементов массива указываются также, как в математических выражениях: aij .
- математические выражения записываются согласно всем правилам математики. Особенно это касается выражений с дробями, то есть формула должна записываться следующим образом , а не x1=(-b-sqrt(b*b-4*a*c))/(2*a).
Назначение блоков
| Терминатор |  |
Элемент отображает выход во внешнюю среду и вход из внешней среды (наиболее частое применение − начало и конец программы). Внутри фигуры записывается соответствующее действие. |
| Процесс |
|
Выполнение одной или нескольких операций, обработка данных любого вида (изменение значения данных, формы представления, расположения). Внутри фигуры записывают непосредственно сами операции, например, операцию: a := 10 b + c |
Для вычисления суммы ряда в программе необходимо выполнить следующие действия:
Как строить блок-схемы и рисовать бизнес-процессы [для начинающих]
- Описать переменные, которые будут использоваться для хранения текущего значения суммы, текущего значения счетчика элементов цикла, а также общего количества суммируемых элементов.
Примечание: это действие необходимо только для определения количества переменных, которые потребуются алгоритму и потому в блок-схеме эти действия никак не учитываются. - Получить у пользователя число элементов ряда, которые следует просуммировать, то есть ввести данные в программу.
- Обнулить переменную, которая будет хранить сумму ряда.
- Инициализировать счетчик цикла начальным значением.
- Рассчитать значение элемента ряда с номером, равным текущему значению счетчика и прибавить получившееся значение к значению переменной-суммы.
- увеличить значение счетчика на единицу.
- Если значение счетчика меньше количества суммируемых элементов, которое задано пользователем, то перейти к выполнению пункта 5.
- Вывести значение суммы.
Это текстовая запись алгоритма. Теперь реализуем ее в виде графической схемы (блок-схемы).
основы программирования 6 алгоритмы и блок схемы
Если вы не занете при помощи чего создавать блок-схемы, то рекомендуем ознакомиться со следующей статьей:
6 сервисов для работы с блок-схемами
Блок-схема алгоритма подпрограммы изображается аналогично блок-схемам программ: в ней присутствуют блоки «Начало» и «Конец», между которыми заключена вся исполняемая часть подпрограммы.
Вызов подпрограммы в основной программе изображается на блок-схеме в виде блока «Предопределенный процесс»:
1.3 Пример составления алгоритма и программы на языке Pascal для обработки одномерных массивов с использованием подпрограмм.
Задание: Даны два массива вещественных чисел A(20) и F(30). Найти средние арифметические значения положительных элементов в каждом массиве и вывести на экран отношение этих значений.
Для объявления массивов A и F опишем в разделе Type тип массива из 30 вещественных чисел. Для обозначения количества элементов массива A введем переменную Na, количества элементов массива F – переменную Nf, средних арифметических значений положительных элементов массивов – переменные SrA и SrF.
Для каждого массива необходимо повторить одни и те же операции:
- ввод элементов массива,
- поиск среднего значения среди положительных элементов,
- вывод элементов массива.
Поэтому, для выполнения этих действий удобно организовать подпрограммы. Для решения данной задачи создадим три подпрограммы: процедуру ввода элементов массива, процедуру вывода элементов массива на экран, функцию поиска среднего значения среди положительных элементов массива.
Процедуру ввода элементов массива назовем EnterMassiv, в списке формальных параметров укажем следующие переменные: массив X и количество элементов в массиве Nx. При этом в списке формальных параметров массив должен быть указан со служебным словом var, поскольку значения элементов массива изменяются в процедуре и возвращаются в основную программу. Внутри процедуры формирование элементов массива выполним с помощью генератора случайных чисел random.
Процедуру вывода элементов массива назовем PrintMassiv, и будем в нее передавать те же переменные: массив X и количество элементов в массиве Nx. При этом в списке формальных параметров перед массивом служебное слово var можно не указывать, поскольку значения элементов массива в процедуре не изменяются, а только выводятся на экран.
Функцию поиска среднего значения среди положительных элементов массива назовем MiddlePositive, и будем в нее также передавать массив X и количество элементов в массиве Nx. Поскольку среднее арифметическое является вещественным числом, тип функции должен быть real. Внутри функции будем использовать локальную переменную K для подсчета количества положительных элементов массива, переменную M для расчета суммы всех положительных элементов массива и их среднего значения.
1.3.1 Блок-схема алгоритма решения данной задачи выглядит следующим образом:
Блок схема подпрограммы EnterMassiv
Блок схема подпрограммы PrintMassiv
Блок схема подпрограммы MiddlePositive
Блок-схема основной программы
1.3.2 Текст программы на языке Pascal выглядит следующим образом:
Схе́ма — графическое представление определения, анализа или метода решения задачи, в котором используются символы для отображения данных, потока, оборудования и т. д. [1]
Блок-схема — распространенный тип схем (графических моделей), описывающих алгоритмы или процессы, в которых отдельные шаги изображаются в виде блоков различной формы, соединенных между собой линиями, указывающими направление последовательности. Правила выполнения регламентируются ГОСТ 19.701-90 «Схемы алгоритмов, программ, данных и систем. Условные обозначения и правила выполнения» [1] . Стандарт в частности регулирует способы построения схем и внешний вид их элементов.
Основные элементы схем алгоритма [ править | править код ]
При начертании элементов рекомендуется придерживаться строгих размеров, определяемых двумя значениями a и b. Значение a выбирается из ряда 15, 20, 25.. мм, b рассчитывается из соотношения 2a = 3b. Определение размеров несет рекомендательный характер, однако, стоит отметить, что при соблюдении выполнения размеров блок-схемы имеют более аккуратный вид.
Действие [ править | править код ]
Символ отображает функцию обработки данных любого вида (выполнение определенной операции или группы операций, приводящее к изменению значения, формы или размещения информации или к определению, по которому из нескольких направлений потока следует двигаться).
Данные (ввод/вывод) [ править | править код ]
Символ отображает данные, носитель данных не определен.
Преобразование данных в форму, пригодную для обработки (ввод) или отображения результатов обработки (вывод). Данный символ не определяет носителя данных (для указания типа носителя данных используются специфические символы).
Предопределенный процесс (функция) [ править | править код ]
Символ отображает предопределенный процесс, состоящий из одной или нескольких операций или шагов программы, которые определены в другом месте (в подпрограмме, модуле). Например, в программировании − вызов процедуры или функции.
Вопрос (условие или решение) [ править | править код ]
Символ отображает решение или функцию переключательного типа, имеющую один вход и ряд альтернативных выходов, один и только один из которых может быть активизирован после вычисления условий, определенных внутри этого символа. Соответствующие результаты вычисления могут быть записаны по соседству с линиями, отображающими эти пути.
Отображает решение или функцию переключательного типа с одним входом и двумя или более альтернативными выходами, из которых только один может быть выбран после вычисления условий, определенных внутри этого элемента. Вход в элемент обозначается линией, входящей обычно в верхнюю вершину элемента.
Если выходов два или три, то обычно каждый выход обозначается линией, выходящей из оставшихся вершин (боковых и нижней). Если выходов больше трех, то их следует показывать одной линией, выходящей из вершины (чаще нижней) элемента, которая затем разветвляется. Соответствующие результаты вычислений могут записываться рядом с линиями, отображающими эти пути. Примеры решения: в общем случае − сравнение (три выхода: > , , = ); в программировании − условные операторы if (два выхода: true , false ) и case (множество выходов).
Ограничитель [ править | править код ]
Символ отображает вход из внешней среды и выход во внешнюю среду (начало или конец схемы программы, внешнее использование и источник или пункт назначения данных).
На практике имеют смысл следующие описания ограничителей: начало/конец, запуск/останов, перезапуск (подразумевает перезапуск данной блок-схемы), ошибка (подразумевает завершение алгоритма с ошибкой), исключение (подразумевает исполнение программного исключения)
Цикл [ править | править код ]
Символ, состоящий из двух частей, отображает начало и конец цикла. Обе части символа имеют один и тот же идентификатор. Условия для инициализации, приращения, завершения и т. д. помещаются внутри символа в начале или в конце в зависимости от расположения операции, проверяющей условие.
Пример блок-схемы расчета факториала с использованием цикла [ править | править код ]
Пример вложенных циклов [ править | править код ]
Соединитель [ править | править код ]
Символ отображает выход в часть схемы и вход из другой части этой схемы и используется для обрыва линии и продолжения ее в другом месте. Соответствующие символы-соединители должны содержать одно и то же уникальное обозначение.
Разделение алгоритма на две части с использованием соединителей [ править | править код ]
Комментарий [ править | править код ]
Символ используют для добавления описательных комментариев или пояснительных записей в целях объяснения или примечаний. Пунктирные линии в символе комментария связаны с соответствующим символом или могут обводить группу символов. Текст комментариев или примечаний должен быть помещен около ограничивающей фигуры.
Также символ комментария следует использовать в тех случаях, когда объём текста, помещаемого внутри некоего символа (например, символ процесса, символ данных и др.), превышает размер самого этого символа. Комментарии используют совместно с терминаторами для описания входных аргументов алгоритма при описании функций
Параллельные действия [ править | править код ]
Символ представляется двумя параллельными линиями, отображает синхронизацию двух или более параллельных операций. В случае входа нескольких операций в параллельные линии, выполнение алгоритма будет продолжено только в случае окончания всех входящих процессов.
Параллельные действия могут быть использованы для асинхронных процессов или для процессов, последовательность которых не важна. В представленном примере стоит обратить внимание, что созданные в одних параллельных линиях процессы не обязаны также параллельно заканчиваться.
Описание других элементов схем можно найти в соответствующих ГОСТ [1] . Среди элементов существуют:
- Запоминаемые данные
- Документ
- Ручной ввод
- Карта
- Дисплей
- Ручная операция
- Передача управления
- Альтернативная связь между двумя или более символами
- и др.
Представление алгоритмов в виде графов [ править | править код ]
Порядок выполнения действий задается путём соединения вершин дугами, что позволяет рассматривать блок-схемы не только как наглядную интерпретацию алгоритма, удобную для восприятия человеком, но и как взвешенный ориентированный граф (т. н. граф-схема алгоритма, ГСА). Подобное представление алгоритмов используется при построении систем логического управления, реализующих заданные управляющие алгоритмы, в задачах распараллеливания вычислений и т. д.
Критика [ править | править код ]
Распространённой и ошибочной практикой является попытка использования блок-схем для иллюстрации алгоритма на низком уровне (на уровне кода) — то есть, попытка вписывать в блоки схемы фрагменты кода на каком-либо искусственном языке. Такой подход применим только к программам, организованным согласно структурному подходу, и не может отразить, к примеру, алгоритм, который реализуется во взаимодействии абстракций при объектно-ориентированном подходе. Для целей описания алгоритмов, взаимодействия частей системы и иллюстрации многих других сопутствующих вещей существует нотация UML.
Источник: hololenses.ru
Графическое представление алгоритмов, описание элементов блок-схем с примерами
Графическое представление алгоритмов — это отображение алгоритмов в формате схем, состоящих их разных по геометрических фигур, которые обозначают элементарные операции или определённые действия.
Введение
Этап формирования алгоритма является одним из наиболее значимых этапов решения задач, которые связаны с вычислениями и информацией. Сущность проектирования алгоритма состоит в выработке общих и частных действий по решению поставленной задачи. При стандартном варианте создания программы, данный этап располагается между постановкой задачи и практической реализацией программы в формате кодового набора. Разработанные алгоритмы решения задачи должны включаться в итоговые документы, передаваемые заказчикам. Данные алгоритмы могут использоваться руководителями проектов с целью анализа и определения выводов по качеству программного продукта при его фактической реализации.
Сдай на права пока
учишься в ВУЗе
Вся теория в удобном приложении. Выбери инструктора и начни заниматься!
Графическое представление алгоритмов
Под блок-схемой понимается описание структуры алгоритмов в графическом формате с отображением всех операций или командных строк в виде отдельных блоковых модулей. Блоки имеют различные геометрические формы и внутри их записывается операция, подлежащая исполнению. Взаимные связи блоков могут указываться при помощи специальных линий связи, обозначающих куда будет передано управление. Существует стандарт, определяющий правила создания блок-схем. Главными правилами, которые следует соблюдать при формировании блок-схем, являются следующие:
- Все блок-схемы должны иметь в своём составе блоки «начало» и «конец».
- Блок «начало» обязан иметь соединение с блоком «конец» линями по любой из ветвей, имеющихся на блок-схеме.
- Блок-схема не может содержать блоков, за исключением блока «конец», не соединяющихся при помощи поточных линий с другими блоками с обеих сторон, как и блоков, которые передают управление в неизвестном направлении.
- Каждый блок должен иметь номер, который всегда присваивается сверху вниз и слева направо. Число, которое обозначает номер блока, необходимо располагать вверху слева.
- Каждый блок должен соединяться с другими блоками поточными линиями, определяющими очерёдность выполнения блочных команд. Поточные линии всегда должны идти параллельно краям листа. Если линии располагаются справа налево или снизу вверх, то следует всегда ставить стрелки в конце линий. В других вариантах ставить стрелки не обязательно.
- Каждая линия может быть входящей в блок или выходящей из блока. Каждая поточная линия может быть определена как выходящая для одного из блоков и входящая для другого.
- Блок «начало» считается первым в блок-схеме и по этой причине он имеет только выходящую линию потока.
- На конечный блок поступает лишь входящая линия потока, потому что он расположен в самом конце.
- Для упрощения понимания блок-схемы, надо, чтобы поточная линия подходила к блоку «операция» сверху, а отходила вниз.
- Чтобы было удобнее читать блок-схемы, не нужно использовать усложнённые пересечения линий, их допускается указывать с разрывами. В точке, где есть разрыв линии, следует поставить соединяющие компоненты и внутри их проставить номера блоков, соединяемых этой линией. В блок-схеме не должно быть разрывов без соединителей.
- Для повышения компактности блоков, всю информацию, которая сопутствует блоку, следует размещать в комментариях к блокам.
«Графическое представление алгоритмов, описание элементов блок-схем с примерами»
Готовые курсовые работы и рефераты
Решение учебных вопросов в 2 клика
Помощь в написании учебной работы
Тип алгоритма определяется характером решаемой с его помощью задачи. Известны следующие типы алгоритмов:
- Линейные.
- С разветвляющейся структурой.
- С циклической структурой.
Линейный алгоритм формируется из совокупности последовательных операций, и он не имеет зависимости от начальных данных. Исполнение каждой команды осуществляется один раз и всегда идёт за предшествующей командой. Например, это могут быть вычисления по наиболее простым выражениям, не имеющим другой альтернативы, и, помимо этого, не обладают ограничивающими условиями на используемые переменные. Практически всегда линейными алгоритмами являются компоненты алгоритмов с более сложной структурой. Пример блок-схемы линейного алгоритма приведён на рисунке ниже:
Рисунок 1. Линейный алгоритм. Автор24 — интернет-биржа студенческих работ
В алгоритмах, имеющих разветвляющуюся структуру, всегда присутствует проверка определённого условия (логического или математического), по итогам которого дальнейшие операции продолжаются по одной из возможных ветвей (направлений). В блок-схеме для отображения разветвления используется специальный блок «решение». Данный блок обладает двумя линиями выхода. Выбор одного из направлений должен определяться исполнением записанного в блоке «решение» условия. Алгоритмы с ветвлением делятся на следующие виды:
-
Обход. Исполняется, когда в одной из ветвей не присутствуют проверочные условия. То есть эта ветка выполняет обход всех процессов альтернативных направлений, как показано на рисунке ниже:
Рисунок 2. Обход. Автор24 — интернет-биржа студенческих работ
Разветвление. Каждое из направлений ветвления обладает определённым набором процедур, как показано на рисунке ниже:
Рисунок 3. Разветвление. Автор24 — интернет-биржа студенческих работ
Многообразный выбор. Присутствует набор допустимых ветвей, каждая из которых обладает своим набором процедур, которые подлежат исполнению. Выбор какой-либо ветви должен определяться по итогам вычислений условия, как показано на рисунке ниже:
Циклические алгоритмы применяют, когда необходимо исполнить несколько раз одни и те же вычислительные операции. Циклом именуется многократно выполняемая последовательность операций. Известны следующие типы циклов:
- С заданным заранее числом исполнения процедур (или обладающие счётчиком).
- С неопределённым числом исполнения процедур.
Во всех циклах есть переменная, которая управляет моментом выхода из цикла, то есть задающая число исполнений цикла. Совокупность операций, осуществляемая при каждом вхождении в цикл, называется телом цикла. То есть это его рабочий участок. На рисунке ниже изображена блок-схема алгоритма, в котором присутствует цикл с использованием счётчика:
Рисунок 5. Цикл с использованием счётчика. Автор24 — интернет-биржа студенческих работ
Перед началом исполнения первой операции, следует задать счётчику начальное значение.
Источник: spravochnick.ru
Основы алгоритмизации Алгоритм. блок-схемы
- Естественный язык (словесная запись)
- Формулы
- Псевдокод
- Структурограммы
- Синтаксические диаграммы
- Графический (язык блок-схем)
- Естественный язык:
если условие то действие1 иначе действие2 - Структурограмма:
- Синтаксическая диаграмма:
- Графический язык:
Составление алгоритмов графическим способом подчиняется двум ГОСТам:
- ГОСТ 19.002-80, соответствует международному стандарту ИСО 2636-73. Регламентирует правила составления блок-схем.
- ГОСТ 19.003-80, соответствует международному стандарту ИСО 1028-73. Регламентирует использование графических примитивов.
Правила построения блок-схем:
- Блок-схема выстраивается в одном направлении либо сверху вниз, либо слева направо
- Все повороты соединительных линий выполняются под углом 90 градусов
1.3. Алгоритмическая конструкция ветвления.
Ветвление — управляющая структура, организующая выполнение лишь одного из двух указанных действий в зависимости от справедливости некоторого условия.
Условие — вопрос, имеющий два варианта ответа: да или нет.
Запись ветвления выполняется в двух формах: полной и неполной.
Полная форма:
Неполная форма:
Пример: найти наименьшее из трех чисел.

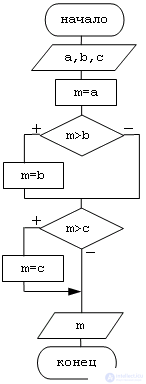

1 вариант решения:

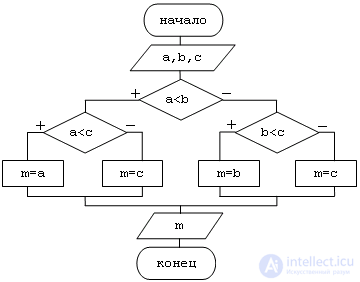

2 вариант решения:
1.4. Алгоритмическая конструкция цикла.

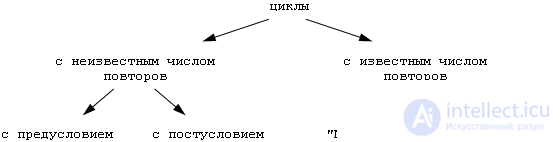

Цикл — управляющая структура, организующая многократное выполнение указанного действия.
Цикл «пока»:
Выполнение цикла «пока» начинается с проверки условия, поэтому такую разновидность циклов называют циклы с предусловием. Переход к выполнению действия осуществляется только в том случае, если условие выполняется, в противном случае происходит выход из цикла. Можно сказать что условие цикла «пока» — это условие входа в цикл. В частном случае может оказаться что действие не выполнялось ни разу. Условие цикла необходимо подобрать так, чтобы действия выполняемые в цикле привели к нарушению его истинности, иначе произойдет зацикливание.
Зацикливание — бесконечное повторение выполняемых действий.
Цикл «до»:
Исполнение цикла начинается с выполнения действия. Таким образом тело цикла будет реализовано хотя бы один раз. После этого происходит проверка условия. Поэтому цикл «до» называют циклом с постусловием. Если условие не выполняется, то происходит возврат к выполнению действий. Если условие истинно, то осуществляется выход из цикла.
Таким образом условие цикла «до» — это условие выхода. Для предотвращения зацикливания необходимо предусмотреть действия, приводящие к истинности условия.
Цикл с параметром , или цикл со счетчиком , или арифметический цикл — это цикл с заранее известным числом повторов.
В блоке модификации указывается закон изменения переменной параметра.
Xo — начальное значение параметра
h — шаг
Xn — последнее значение параметра
Для создания циклов с параметром необходимо использовать правила:
- Параметр цикла, его начальное и конечное значения и шаг должны быть одного типа
- Запрещено изменять в теле цикла значения начальное, текущее и конечное для параметра
- Запрещено входить в цикл минуя блок модификации
- Если начальное значение больше конечного, то шаг — число отрицательное
- После выхода из цикла значение переменной параметра неопределенно и не может использоваться в дальнейших вычислениях
- Из цикла можно выйти не закончив его, тогда переменная параметр сохраняет свое последнее значение
1.5. Использование циклов с параметром для обработки массивов.
Массив — упорядоченная структура, предназначенная для хранения однотипных данных.
Упорядочение элементов в массиве происходит по их индексам.
Индекс — порядковый номер элемента.
Массив задается именем (заглавные латинские буквы), типом данных и размерностью.
Размерность — максимально возможное количество элементов в массиве. В один момент времени можно обратиться только к одному элементу массива. Для этого указывается имя массива и в скобках индекс элемента.
Массивы делятся на одномерные (линейные) и двумерные.
Прообразом в математике для одномерного массива является вектор. Для двумерного — матрица.
Пример: вычислить n!
Пример: вычислить a n
Пример: ввести элементы массива:
а)одномерного, размерности 10
б)двумерного, 5×5
