Слайд 1

ПОДГОТОВКА УПРАВЛЯЮЩИХ ПРОГРАММ ДЛЯ ТОКАРНЫХ СТАНКОВ, ОСНАЩЕННЫХ УЧПУ КЛАССА CNC

Описание слайда:

ПОДГОТОВКА УПРАВЛЯЮЩИХ ПРОГРАММ ДЛЯ ТОКАРНЫХ СТАНКОВ, ОСНАЩЕННЫХ УЧПУ КЛАССА CNC

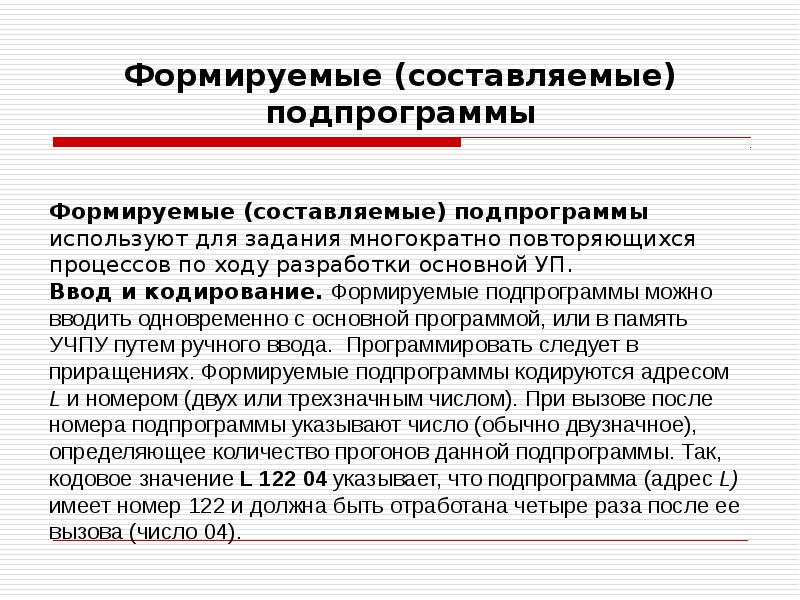

Слайд 2

Формируемые (составляемые) подпрограммы

Описание слайда:

Формируемые (составляемые) подпрограммы

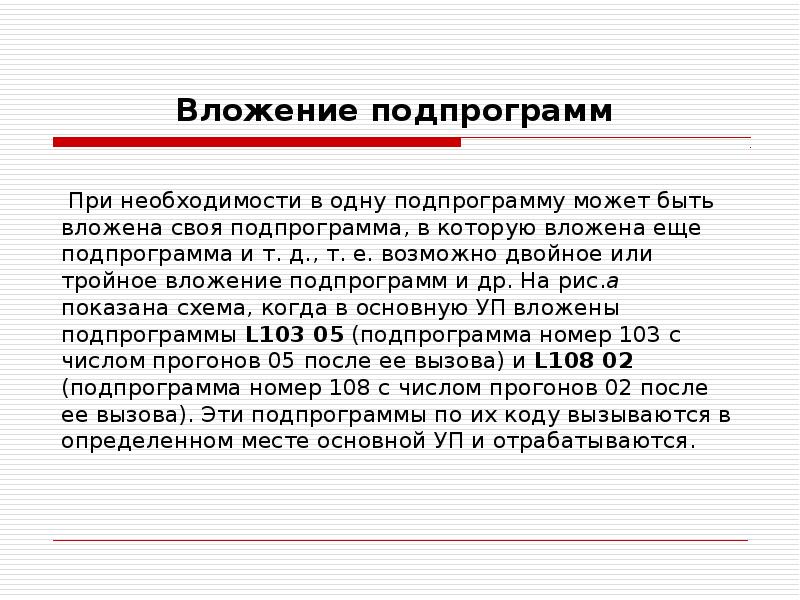

Слайд 3

Вложение подпрограмм

Описание слайда:

Вложение подпрограмм

Слайд 4

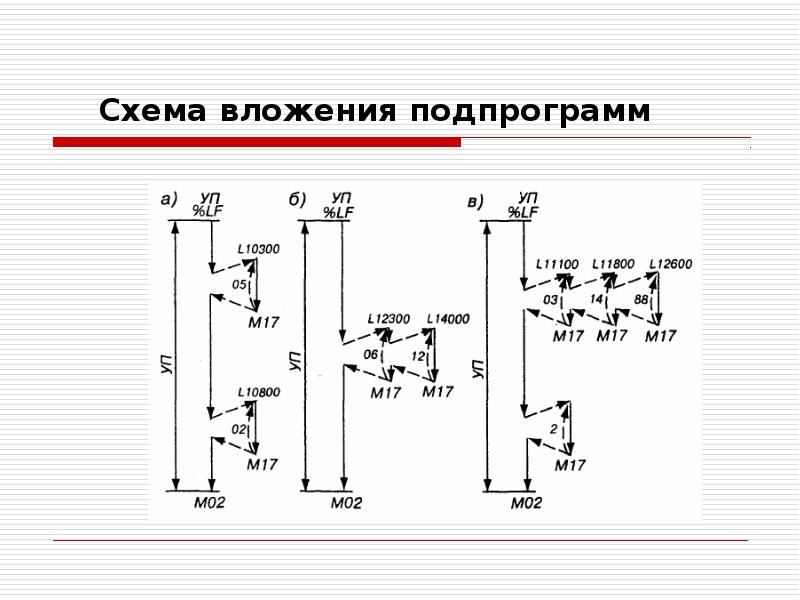

Схема вложения подпрограмм

Описание слайда:

Схема вложения подпрограмм

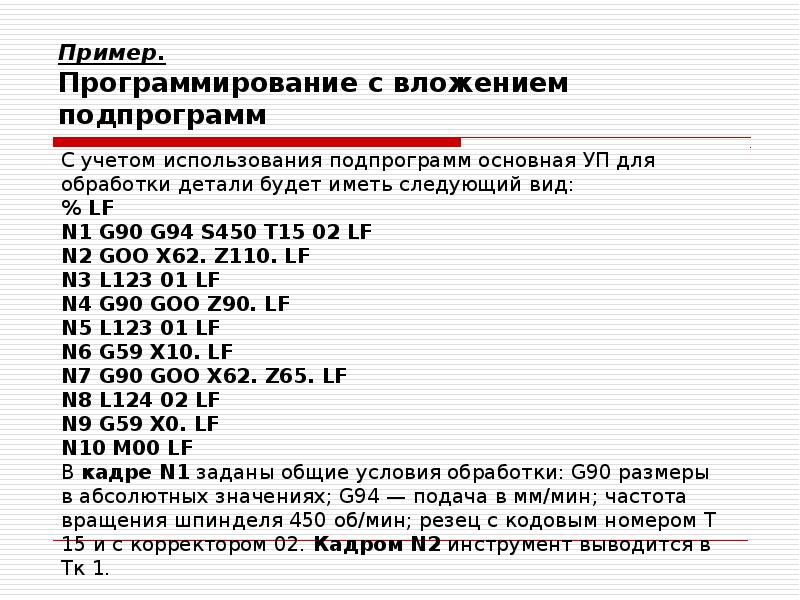

Слайд 5

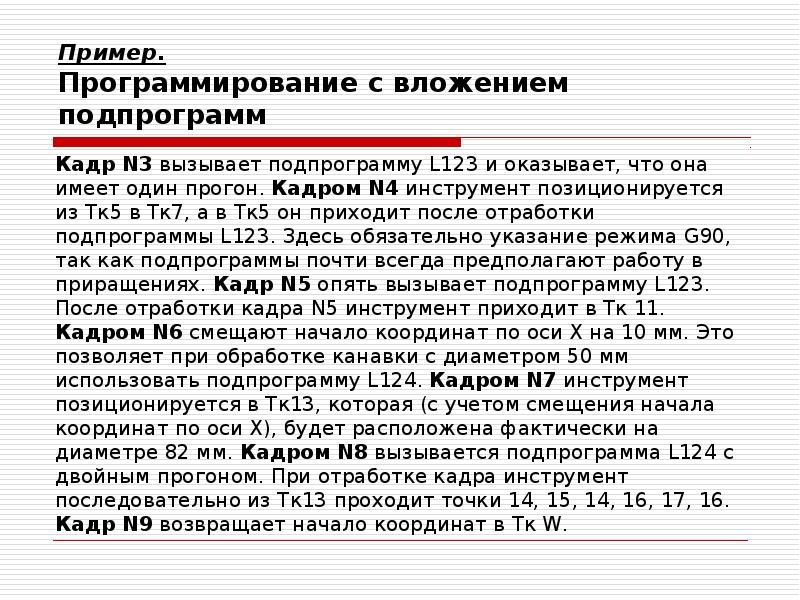

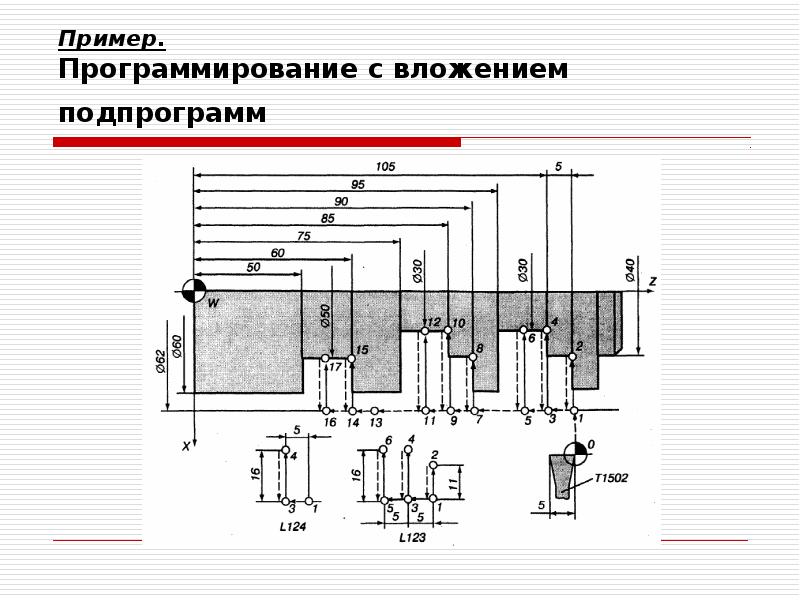

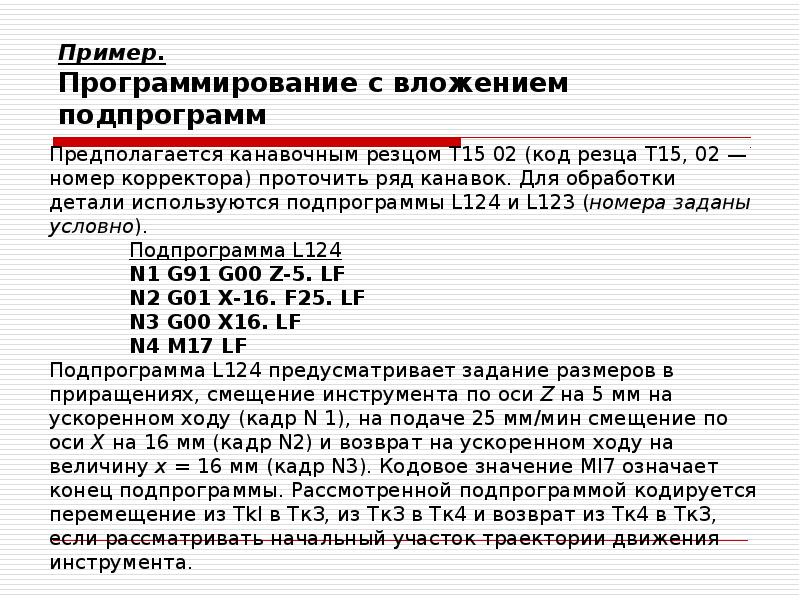

Пример. Программирование с вложением подпрограмм

Описание слайда:

Пример. Программирование с вложением подпрограмм

Слайд 6

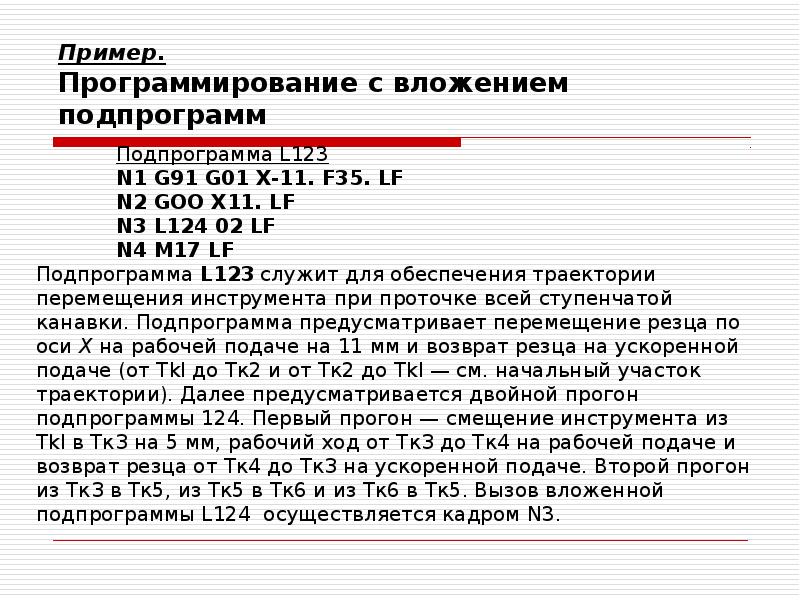

Пример. Программирование с вложением подпрограмм

Описание слайда:

Пример. Программирование с вложением подпрограмм

Слайд 7

Пример. Программирование с вложением подпрограмм

Описание слайда:

Пример. Программирование с вложением подпрограмм

Слайд 8

Пример. Программирование с вложением подпрограмм

Описание слайда:

Пример. Программирование с вложением подпрограмм

Слайд 9

Пример. Программирование с вложением подпрограмм

Описание слайда:

Пример. Программирование с вложением подпрограмм

Слайд 10

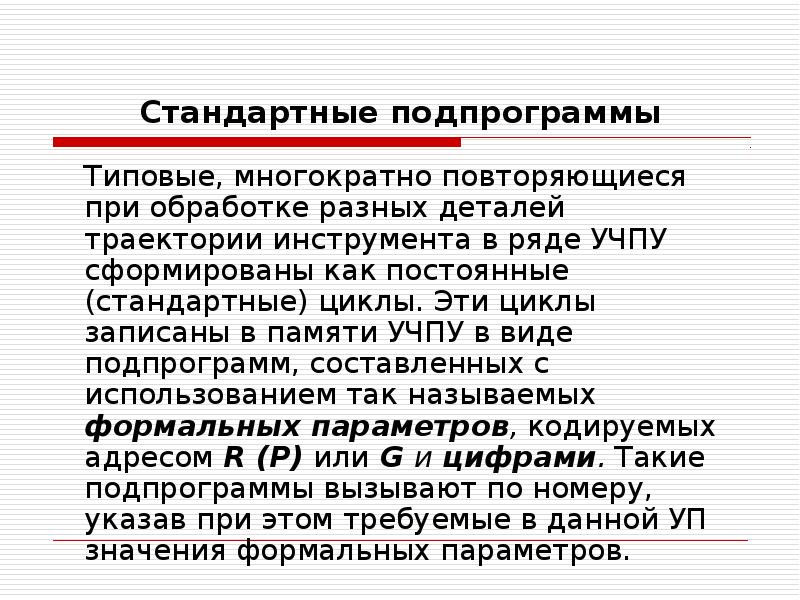

Стандартные подпрограммы Типовые, многократно повторяющиеся при обработке разных деталей траектории инструмента в ряде УЧПУ сформированы как постоянные (стандартные) циклы. Эти циклы записаны в памяти УЧПУ в виде подпрограмм, составленных с использованием так называемых формальных параметров, кодируемых адресом R (Р) или G и цифрами. Такие подпрограммы вызывают по номеру, указав при этом требуемые в данной УП значения формальных параметров.

Описание слайда:

Стандартные подпрограммы Типовые, многократно повторяющиеся при обработке разных деталей траектории инструмента в ряде УЧПУ сформированы как постоянные (стандартные) циклы. Эти циклы записаны в памяти УЧПУ в виде подпрограмм, составленных с использованием так называемых формальных параметров, кодируемых адресом R (Р) или G и цифрами. Такие подпрограммы вызывают по номеру, указав при этом требуемые в данной УП значения формальных параметров.

Слайд 11

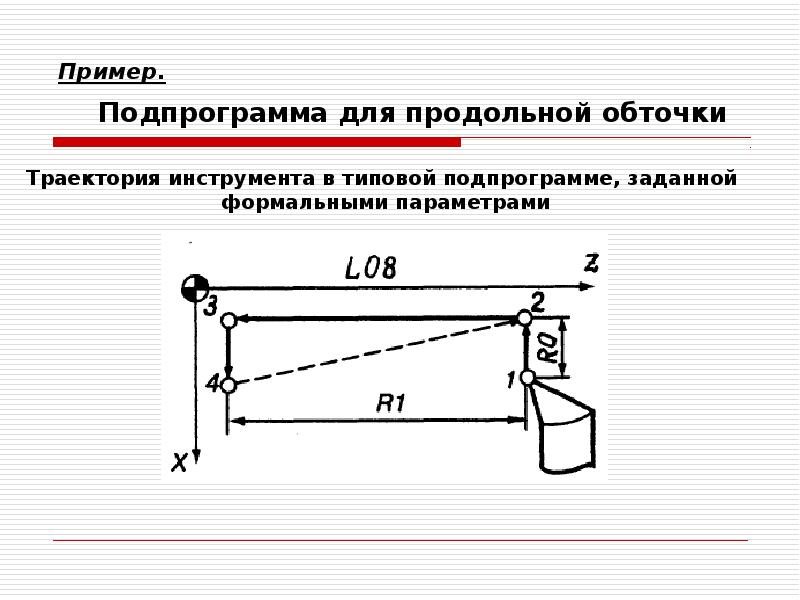

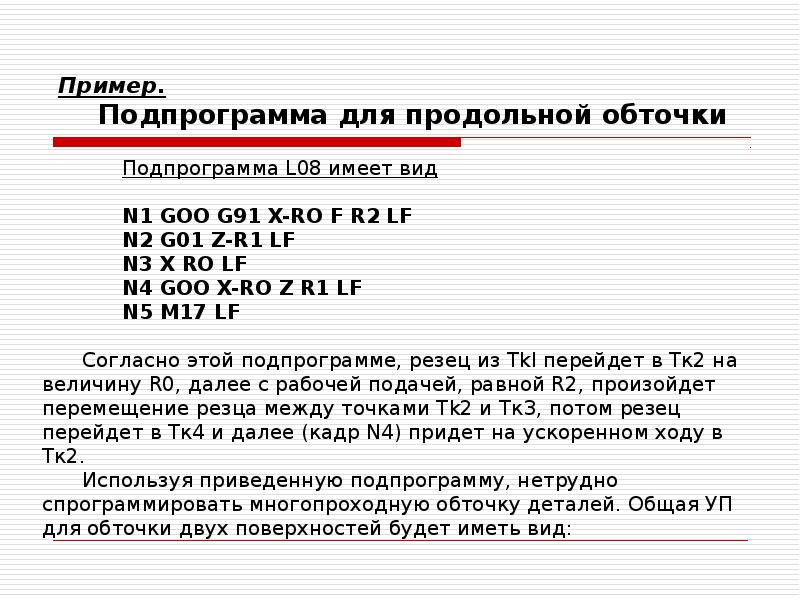

Пример. Подпрограмма для продольной обточки

Описание слайда:

Пример. Подпрограмма для продольной обточки

Источник: mypresentation.ru

Презентация, доклад ПОДГОТОВКА УПРАВЛЯЮЩИХ ПРОГРАММ ДЛЯ ТОКАРНЫХ СТАНКОВ, ОСНАЩЕННЫХ УЧПУ КЛАССА CNC

Вы можете изучить и скачать доклад-презентацию на тему ПОДГОТОВКА УПРАВЛЯЮЩИХ ПРОГРАММ ДЛЯ ТОКАРНЫХ СТАНКОВ, ОСНАЩЕННЫХ УЧПУ КЛАССА CNC. Презентация на заданную тему содержит 31 слайдов. Для просмотра воспользуйтесь проигрывателем, если материал оказался полезным для Вас — поделитесь им с друзьями с помощью социальных кнопок и добавьте наш сайт презентаций в закладки!

Читайте также:
Программа которая расставляет запятые в тексте

Презентации » Образование » ПОДГОТОВКА УПРАВЛЯЮЩИХ ПРОГРАММ ДЛЯ ТОКАРНЫХ СТАНКОВ, ОСНАЩЕННЫХ УЧПУ КЛАССА CNC

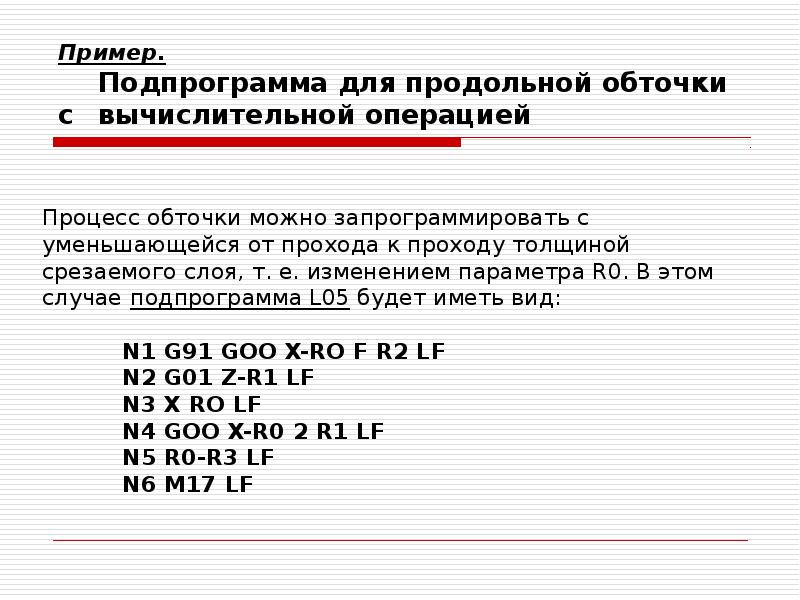

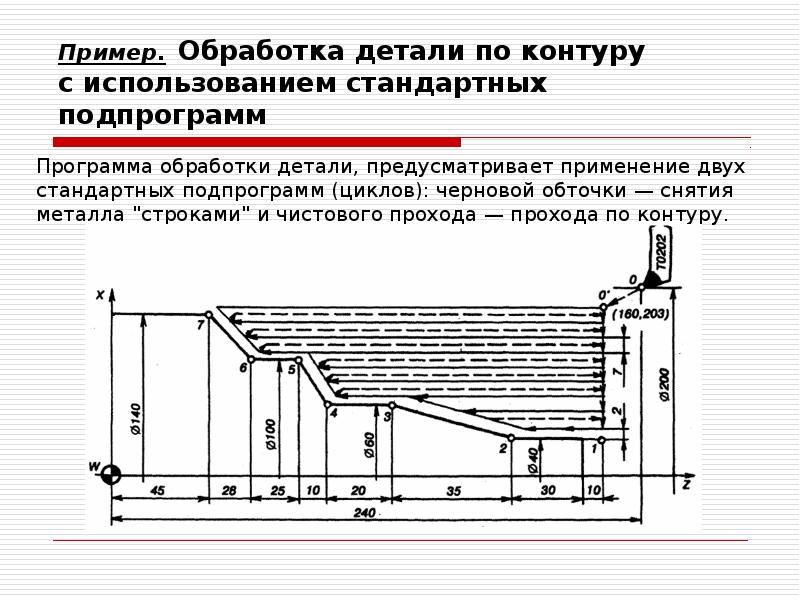

ПОДГОТОВКА УПРАВЛЯЮЩИХ ПРОГРАММ ДЛЯ ТОКАРНЫХ СТАНКОВ, ОСНАЩЕННЫХ УЧПУ КЛАССА CNCФормируемые (составляемые) подпрограммыВложение подпрограммСхема вложения подпрограммПример. Программирование с вложением подпрограммПример.</p><p> Программирование с вложением подпрограммПример. Программирование с вложением подпрограммПример. Программирование с вложением подпрограммПример.</p><p> Программирование с вложением подпрограммСтандартные подпрограммы Типовые, многократно повторяющиеся при обработке разных деталей траекторииПример. Подпрограмма для продольной обточкиПример.</p><p> Подпрограмма для продольной обточкиПример. Программа для продольной обточки двух поверхностейПример. Программа для продольной обточки двух поверхностейПример.</p><p> Подпрограмма для продольной обточки с вычислительной операциейПример. Подпрограмма для продольной обточки с вычислительной операциейПример. Программа для продольной обточки с изменяющимися формальными параметрамиПример.</p><p> Программа для продольной обточки с изменяющимися формальными параметрамиПример. Программа для продольной обточки с изменяющимися формальными параметрамиПример. Использование подпрограммы для обточки по контуруПример.</p><p> Использование подпрограммы для обточки по контуруПример. Использование подпрограммы для нарезания наружной цилиндрической резьбы резцомПример.</p><p> Использование подпрограммы для нарезания наружной цилиндрической резьбы резцомПример. Использование подпрограммы для нарезания наружной цилиндрической резьбы резцомПодпрограммы для проточки фасок (угол 45°) и скруглений угла 90°Подпрограммы для проточки фасок (угол 45°) и скруглений угла 90°Пример. Использование подпрограммы для обработки фаски, заданной специальным кодомПример. Запись фрагментов УП с использованием подпрограмм, заданных формой иПример. Обработка детали по контуру с использованием стандартных подпрограмм

>»>
