План эвакуации в какой программе нарисовать

Возможности программы:
— создание стен, окон, дверных проемов, лестниц и других объектов;
— знаки пожарной безопасности в полном объеме;
— удобное добавление и редактирование путей эвакуации;
— использование растрового изображения в качестве подложки;
— использование плана этажа в векторном формате для дальнейшего оформления эвакуационной схемы;
— сохранение в растровые форматы JPG, TIFF и другие;
— сохранение в векторные форматы DXF, DWG и другие;
— печать: предварительная на листе любого формата и финальная, при наличии принтера соответствующего формата.

В дистрибутив входит инструкция по работе с программой и примеры выполнения планов эвакуации.

Информация о программе

Рейтинг программы План Эвакуации (Evacuation)

План Эвакуации 10.0 скачать — План Эвакуации Download Now

Рекомендованный софт

Программа для наблюдения за компьютерами в локальной сети: cкриншоты, работа в программах, сайты, кейлоггер, почта. Выявит «крыс», повысит дисциплину.

Visio План эвакуации

Наш проект являтся архивом бесплатных и коммерческих программ, которые размещаются авторами и производителями ПО, либо их официальными представителями. Мы не распространяем нелицензионное ПО, креки, серийные номера и любую другую информацию, запрещенную законодательством РФ.

Источник: softforfree.com

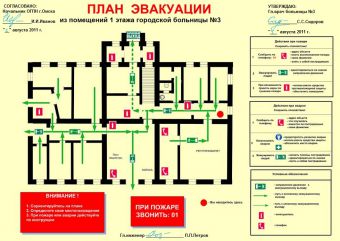

Как нарисовать план эвакуации при пожаре

Согласно ГОСТ Р 12.2.143-2002, план эвакуации людей при пожаре должен состоять из графической и текстовой части. В графической части учитываются поэтажные планировочные решения конкретного здания, сооружения, надежность, размеры и тип путей коммуникации. Кроме того, при составлении схемы необходимо учитывать и особенности поведения людей в случае опасности, а значит, просчитать мощности людского потока по возможным путям эвакуации.

Статьи по теме:

• Как нарисовать план эвакуации при пожаре
• Как нарисовать план помещения
• Как начертить план этажа

Инструкция

За основу графической части плана эвакуации возьмите поэтажный план здания. Учтите, что, если площадь этажа более 1000 кв.м, то необходимо разбить его секции и для каждой из них нарисовать отдельную схему. Если поэтажный план имеется только в бумажном виде, то отсканируйте его и используйте растровое изображение как подоснову для оформления плана эвакуации в электронном виде.

Обойдите все помещения, расположенные на этаже, осмотрите их. Отметьте на плане места расположения телефонов, средств пожаротушения, автоматической пожарной сигнализации, пожарных кранов, основных, запасных и аварийных выходов. Для каждого помещения укажите количество людей, постоянно находящихся в нем и предполагаемое среднее количество посетителей, если предполагается их присутствие в данном помещении.

рисуем схему эвакуации в MS Word

Осмотрите и проверьте все основные, запасные и аварийные выходы на предмет их размеров и надежности. Отметьте наличие на них средств антизадымления и возможность вентиляции.

Вычертите план помещений в любой графической программе. Учтите предполагаемый размер бумажной копии. Для этажных и секционных планов эвакуации он должен быть не менее 600х400 мм чтобы он хорошо читался и воспринимался визуально. Локальный план эвакуации из отдельного помещения может быть размером 400х300 мм.

Продумайте варианты путей выхода из каждого помещения с учетом потока людей, размеров коммуникационных путей. Учтите и те потоки, которые могут формироваться на верхних этажах. Отметьте с помощью сплошных зеленых стрелок основные рекомендуемые пути выхода с этажа для каждого отдельного помещения. Запасные пути эвакуации нарисуйте пунктирными зелеными стрелками.

На схеме нанесите условными знаками места расположения телефонов, пожарных кранов, средств пожаротушения и системы противопожарной автоматики. Укажите места основных, запасных и аварийных выходов. Обязательно укажите место на плане, которое соответствует размещению данной схемы. На вашем знаков. Список условных знаков должен быть приведен под графической частью.

Обратите внимание

Высота знаков и символов должна быть 8-15 мм, они должны хорошо читаться и иметь одинаковый размер для всего документа. Знаки безопасности и символы могут быть цветными, все остальные графические детали и информация отображаются черным цветом.

• как нарисовать схему эвакуации

Совет полезен?
Статьи по теме:

• Как оформить стенд пожарной безопасности
• Как сделать план эвакуации
• Как составить план эвакуации

Добавить комментарий к статье
Похожие советы

• Как начертить план эвакуации
• Как рисовать план эвакуации
• Как составить план эвакуации при пожаре
• Как нарисовать схему эвакуации
• Как начертить план помещения
• Как нарисовать схему на компьютере
• Как создать 3D-план помещения в Adobe Illustrator
• Как рассчитать пожарную сигнализацию
• Каков план действия, эвакуации и тушения при возникновении пожаров
• Как составить декларацию пожарной безопасности
• Как правильно: запасный выход или запасной
• Как нарисовать рисунок о пожаре
• Как нарисовать пунктирную
• Каковы особенности ремонта после пожара
• Как нарисовать схему сети
• Какие документы составляют при пожаре
• Как должна соблюдаться пожарная безопасность в школе
• Как нарисовать схему в ворде
• Как начертить помещение
• Как быть при пожаре на высотных зданиях
• Как начертить план
• Как нарисовать пожар в лесу

Источник: www.kakprosto.ru

Как разработать план эвакуации

План эвакуации возможно разработать самому. Для этого вы можете воспользоваться следущими способами:

1. Обратиться за специализированной помощью в лицензируемую компанию.
2. Создать макет самостоятельно в программе Microsoft Visio, Corel Draw, AutoCAD и других подобных редакторах.
3. Создать на он-лайн платформах.
4. Обратиться к услугам фрилансера и попросить его разработать план.

В любом случае вариантов нарисать план эвакуации много. Но надо помнить, что есть определенные регламенты по разработке макетов схем эвакуации. Ниже разберем из каких частей состоит план эвакуации, как он разрабатывается и какую информацию необходимо указазывать.

В прошлой статье мы выяснили, что планы бывают этажными, секционными, сводными и локальными. Также мы познакомились с форматами 600х400 мм и 400х300 мм, которые определены ГОСТом. Касаемо информации на плане, он состоит из текстовой и графической части. Вот, что об этом написано в ГОСТе:

п.6.2.3 Планы эвакуации должны состоять из графической и текстовой частей. Графическая часть должна включать в себя этажную (секционную) планировку здания, сооружения, транспортного средства, объекта с указанием:

а) эвакуационных путей и выходов;

б) лестницы, лестничные клетки и аварийные выходы, предназначенные для эвакуации людей;

в) места размещения самого плана эвакуации;

г) места размещения средств противопожарной защиты, спасательные и медицинские средства связи, обозначаемые знаками пожарной безопасности и символами ИМО.

В текстовой части следует излагать:

— способы оповещения о возникновении чрезвычайной ситуации (пожара, аварии и др.);

— порядок и последовательность эвакуации людей;

— обязанности и действия людей, в том числе порядок вызова пожарных или аварийно-спасательных подразделений, экстренной медицинской помощи и др.;

— порядок аварийной остановки оборудования, механизмов, отключения электропитания и т.п.

— порядок ручного (дублирующего) включения систем (установок) пожарной и противоаварийной автоматики.

Текстовая часть планов эвакуации должна содержать инструкции о действиях в условиях чрезвычайной ситуации (при пожаре, аварии и т.п.), дополненные для наглядности знаками безопасности и символами.

Графическая часть плана эвакуации должна содержать знаки безопасности. Размер знаков безопасности должен иметь определенные размеры и на всем плане быть одного размера. ГОСТ содержит следующие требования к графической части:

Цветографические изображения знаков безопасности, символов ИМО и знаков безопасности (символов) отраслевого назначения на планах эвакуации должны соответствовать требованиям ГОСТ Р 12.4.026. Знаки безопасности и символы допускается дополнять цифровыми, буквенными или буквенно-цифровыми обозначениями.

Знаки безопасности и символы допускается дополнять цифровыми, буквенными или буквенно-цифровыми обозначениями.

Высота знаков безопасности и символов на плане эвакуации должна быть от 8 до 15 мм, на одном плане эвакуации они должны быть выполнены в едином масштабе.

При необходимости конкретизации признаков (технических характеристик) средств противопожарной защиты, обозначаемых на планах эвакуации, допускается применять условные графические обозначения по ГОСТ 28130.

Для знаков безопасности, символов и условных графических обозначений должны быть даны пояснения их смыслового значения в текстовой части плана эвакуации.

На этажных планах эвакуации в графической части должен быть указан номер этажа.

п.6.2.5 Пути эвакуации, ведущие к эвакуационным выходам, следует обозначать сплошной линией зеленого цвета с указанием направления движения.

п.6.2.6 Пути эвакуации, ведущие к аварийным эвакуационным выходам, следует обозначать штриховой линией зеленого цвета с указанием направления движения.

п.6.2.9 Надписи и графические изображения на плане эвакуации (кроме знаков безопасности и символов) должны быть черного цвета независимо от фона.

Шрифт надписей на плане эвакуации — по ГОСТ Р 12.4.026. Высота шрифта — не менее 3 мм.

Каждый план должен разрабатывать специалист лицензируемой организации. Поэтому на каждом плане необходимо указать наименование организации разработчика, номер лицензии МЧС и контактные данные.

В левом нижнем углу плана эвакуации необходимо указать наименование организации — разработчика плана эвакуации.

Материал, на котором мы изготавливаем планы эвакуации, соответствует требованиям ГОСТа. В качестве подтверждения мы можем представить сертификат пожарной безопасности на используемый материал. И, согласно требований ГОСТа, наносим на план эвакуации информацию о характеристике используемого материала.

В правом нижнем углу плана эвакуации наносится маркировка в соответствии с требованием 10.1 настоящего стандарта (ГОСТ Р 12.2.143-2009).

Пример условного обозначения маркировки, включающей номер настоящего стандарта, яркость свечения, спустя 10 мин (180) и 60 мин (20) после отключения источников освещения в мкд/м2, измеренное или вычисленное время послесвечения до 0,3 мкд/м2 (1440) в мин, цвет послесвечения (ЖЗ): ГОСТ Р 12.2.143-2009 с изм. 180-20-1440 — ЖЗ.

Теперь коротко опишем программные продукты, в которых вы можете нарисовать план эвакуации самостоятельно. Основными программами являются:

1. Microsoft Visio
2. Corel Draw
3. AutoCAD

Microsoft Visio

Всем известный продукт от MS Office это конечно Visio. Описание интерфейса тут не требуется, он похож на другие программные продукты Office. Стоит заметить, что сейчас можно скачать программу и установить ее и платить по подписке. Это очень выгодно и удобно — пользуешься значит платишь, не пользуешься — нет.

Для того, чтобы нарисовать план эвакуации быстро, скачайте базу сиволов для Visio. В поисковике нужно забить «план эвакуации visio знаки безопасности» и получите нужный блок. Скачиваете его и устанавливаете. Появившийся блок выглядит так:

Corel Draw

Программа более профессиональная. Предназначена для векторных изображений и редактирования в принципе. Чем удобна при разработке планов эвакуации при пожаре, тем, что горячие клавиши схожи с AutoCAD. Также проста для обучения, даже если не пользовались до этого AutoCAD. План эвакуации состоит из простых символов, которые нужно дублировать и корректировать.

С этими простыми задачами Corel Draw справляется на ура. Нарисовать план эвакуации самому в этой программе, несмотря на профессиональнную направленность, не составит труда.

Важно сказать, что для отрисовки плана эвакуации часто используется план БТИ. В лучшем случае у Вас на руках будет архитектерный план. В Corel Draw просто «загнать» скан таких планов и сразу там же без подготовки начать рисовать Вашу схему эвакуации.

AutoCAD

Данная программа для инженерного черчения. Обычно ее используют те, кто уже сталкивался до этого с ней. Для отрисовки плана эвакуации потребуются более глубокие познания этой программы, иначе это грозит стать утопией. Интерфейс имеет навороченную панель со множеством настроек, где вы явно будете разбираться долго, если до этого не встречались с подобным ПО.
