Электросчетчики меркурий ошибка e01
Индикация этих ошибок есть результат работы функции самодиагнстики счетчика, и является соответственно, сообщением о наличии какого -либо сбоя в работе прибора. Есть ошибки временные, но основная же часть имеет постоянный характер и требуют каких-либо действий по их устранению.
Для удобства имеется перечень возможных ошибок с указанием причин их возникнвения, а также в этот перечень нами добавлено рекомендованное действие, при наличии той или иной неполадки. Вот этот перечень:
Разберем немного поподробнее. Во-первых сокращения принятые в этой таблице:
КС — контрольная сумма — значение, которое служит для контроля целостности передаваемых данных, т.е. счетчик не уверен в целостности, а значит в достоверности тех или иных данных, хранящихся во внутренней памяти счетчика;
ПКЭ — журнал контроля качества электроэнергии;
RTS — часы реального времени;
ADS — аналого-цифровой преобразователь.
Во-вторых об уровне доступа. В некоторых случаях для устранения неполадки требуется 3-ий уровень доступа. Т ретий уровень доступа требует вскрытие счетчика, а значит дальнейшую поверку, поэтому в данных случаях целесообразно воспользоваться услугами ремонтных организаций или отправить счетчик в заводской сервисный центр.
CS 1.6: 13 Ошибок клиента и как их исправить
Ну и в-третьих непосредственно операции по устранению ошибок:
Здесь подробно рассмотрим ошибку Е-01 , действия по другим ошибкам будут расматриваться при описании процедур настройки и программирования счетчика.
Ошибка Е-01 возникает при низком напряжении на встроенном в счетчик элементе питания, ниже 2,2 В. Встроенный элемент питания используется для обоспечения хода внутренниз часов счетчика и регистрации факта вскрытия счетчика при отсутствии основного питающего напряжения, т.е. если обесточена линия учета или счетчик вообще не установлен на объект. Точность хода часов влияет при многотарифном учете, когда важно своевременное переключене тарифов. При возникновении ошибки Е-01 первое что приходит на ум это заменить вышедший из строя элемент, но тут необходимо знать что жлемент питания находится под крышкой счетчика и без вскрытия счетчика заменить его нет возможности. Были определенные задумки с доступным дополнительным отсеком для элемента питания в счетчиках Меркурий 233
но должного развития эта задумка не обрела. Встроенный же элемент находится под пломбами госповерителя, устанавливается на сварке,
но главное замена элемента не гарантирует исчезновение ошибки с дисплея счетчика. Это происходит не часто, но может иметь место быть, по причине наличия неисправности в другом месте. Поэтому выбирать Вам, заменять батарейку своими силами или отправить счетчик в сервисный центр. В заключении используемые в счетчиках элементы питания:
Меркурий 230 — CR14250BL SIZE 1/2AA 3,0Volts
Влияет ли ошибка err-1 на опрос счетчика меркурий 230
Одни из самых популярных счетчиков меркурий является счетчик меркурий 230. У которого есть 3 разновидности
Прекращена работа программы CS GO ОШИБКА / FIX eror shaderapidx9.dll
- Меркурий 230 ART
- Меркурий 230 AR
- Меркурий 230 AМ
Подробности о них писать не стану, это можно посмотреть на сайте инкотекс или любом другом сайте, который занимается их продажей.
В процессе использования любого счетчика пользователь сталкивается с появлением ошибок на дисплее счетчика меркурий 230. Одна из этих ошибок ERR-1. Она означает что заряд внутренней батареи слишком слаб и для избавления от данной ошибки необходимо заменить внутреннюю батарейку в счетчике. Хоть решение данной проблемы кажется очень простым, не стоит забывать о том, что счетчик опломбирован и срывать пломбу самостоятельно не стоит.
Если вы ведете опрос счетчика удаленно, то не стоит пугаться данной ошибки, так как на опрос она не влияет, и вы спокойно сможете получить показания со счетчика меркурий 230.
Интересные статьи
Установка утилиты RING 1С для просмотра информации в лицензии
Если вы сталкиваетесь с администрированием платформы 1С, у вас возникает очень много вопросов о там, как и что сделать или какими средствами можно воспользоваться. Одной из таких проблем является информация […]
Настройка модема iRZ TU31 и опрос счетчика меркурий 230 через конфигуратор меркурий.
Для реализации данной схемы необходимо подключить и настроить модем iRZ TU31 и задать настройки в самом конфигураторе. С настройками конфигуратора иногда необходимо экспериментировать так как связь с устройством не всегда […]
Принтер HP LaserJet M2727nf грязно печатает.
В процессе использования принтера, зачастую возникает проблема грязной печати. Или при печати принтер двоит изображение. На примере принтера HP LaserJet M2727nf продемонстрирую вам в чем заключается проблема когда принтер грязно печатает.
Как найти закрепленный пост в телеграмме
Как узнать есть ли закрепленный пост в телеграмме? Когда впервые о чем-то слышишь или просят сделать то, чего ни когда не делал, открыть, что не открывал, создать, что не создавал, […]
Как отправить электронное письмо в html формате.
Для того чтобы ваша рассылка была интересной и красочной, ее можно сверстать из html, но потом возникает вопрос, куда весь этот код потом вставлять. Очень простой способ использовать сервис для […]
Fibroscan импорт обследований в формате Excel.
Файлы, которые хранятся в архиве устройства, систематически передаются на USB. Чтобы импортировать все накопившиеся исследования из медицинского аппарата Fibroscan в файл формата Excel, для последующего анализа, необходимо выполнить некоторые действия. […]
Эл. счетчик вышел из строя после отключения энергии в эти выходные
Модератор: КИО
Эл. счетчик вышел из строя после отключения энергии в эти выходные
Чт июн 22, 2021 1:03 pm
Re: Эл. счетчик вышел из строя после отключения энергии в эти выходные
Чт июн 29, 2021 11:06 pm
Re: Эл. счетчик вышел из строя после отключения энергии в эти выходные
Пт июн 30, 2021 9:16 am
На старых счетчиках эта батарейка напаяна на плате — можно и самом поменять. Фирма производитель тут https://www.incotexcom.ru/firm_cxm.htm . Перед снятием надо договариваться с мосэнерго. Но с другой стороны эта батарейка влияет только на ход внутренних часов и если у Вас как у меня один тариф круглосуточно — для Вас это не имеет значения.
PS После замены батарейки необходимо делать поверку прибора
Re: Эл. счетчик вышел из строя после отключения энергии в эти выходные
Ср янв 24, 2021 12:03 pm
Электросчетчики «Меркурий»: Расшифровка ошибок электросчетчиков Меркурий
| Код ошибки | Описание | Рекомендации | Примечание |
| Е-01 | Напряжение батареи менее 2,2 В | Заменить батарею | |
| Е-02 | Нарушено функ-е памяти №2 | Уточнить наличие сопутствующих кодов ошибок | |
| Е-03 | Нарушено функ-е |
Источник: 380online.ru
Счетчики серии СЭТ-4ТМ для работы в составе автоматизированных систем контроля и учета электроэнергии и в составе систем автоматизированного сбора диспетчерской информации , страница 32
Обращение в область памяти, где записаны нули, дает правильную контрольную сумму. Эту ситуацию необходимо проверять дополнительно.
Структура тарифного расписания и расписания праздничных дней, а так же физические адреса памяти (02h), по которым они расположены, приведены в п.2.3.2.2., п.2.3.2.1.
1. Прочитать 8 байт информации из памяти № 02h c адреса 2000h из счетчика с сетевым адресом 5.
Запрос: 05h 06h 02h 20h 00h 08h КС(CRC)
Ответ: 05 01h 02h 03h 04h 05h 06h 07h 08h КС(CRC) Считанные данные: 1, 2, 3, 4, 5, 6, 7, 8.
2. Прочитать 7 байт информации (заголовок профиля) из памяти № 03h c адреса 0000h из счетчика с сетевым адресом 5.
Запрос: 05h 06h 03h 00h 00h 07h КС(CRC)
Ответ: 05 14h 14h 08h 02h 00h 02h 34h КС(CRC)
Прочитан заголовок массива профиля по адресу 0000h, памяти №3, 7 байт: 14часов, 14.08.02, лето, время интегрирования 2 минуты. Последний байт (34h) КС заголовка массива профиля мощности.
Приложение A – Слово-состяния счетчика СЭТ-4ТМ.01
Слово-состояния счетчика СЭТ-4ТМ.01 состоит из 4-х байт. Структура слова-состояния счетчика СЭТ-4ТМ.01 приводится ниже.
Четыре байта состояния СЭТ-4ТМ.01
Источник: vunivere.ru
Ошибка КС при работе с ФН (8).
При включении ККТ производится проверка на корректность данных во флэш памяти аппарата. Если данные не корректны на полноту и целостность, то выводится сообщение об ошибке. Число 8 указывает, что есть ошибка в записи журнала смен. Эта ошибка не фатальная и правится вызовом процедуры «Аварийное восстановление журнала». Процедура вызывается под правами техника.
Из практики: Когда зайдя под правами «Техник» в разделе «Сервис» вы не обнаружили процедуру «Аварийное восстановление журнала», то лечится ошибка следующими действиями:
- Под правами техника заказать «Технологический сброс». Пароль 8523.
- После того, как ККТ перегрузится ввести заводской номер машины.
- Под правами техника зайти в Сервис и заказать процедуру «Восстановление из ФН». Пароль доступа 7295.
- После перегрузки ККТ зайти и ручками, или используя программу Pioneer Service, прописать все данные об ОФД (наименование ОФД, URL адрес или IP адрес ОФД, порт ОФД, ИНН ОФД). Сохранить (записать) эти значения.
- Выключить ККТ, затем включить ККТ. Касса готова для работы.
Источник: alio24.ru
Расшифровка ошибок в трехфазных счетчиках МЕРКУРИЙ
Одним из самых частых обращений, является обращение по поводу индикации ошибок на ЖКИ трехфазного счетчика Меркурий 230, 231, 233, 234, 236 . Ошибки предстают перед пользователем в виде сообщений «Е-(код ошибки)».
Индикация этих ошибок есть результат работы функции самодиагнстики счетчика, и является соответственно, сообщением о наличии какого -либо сбоя в работе прибора. Есть ошибки временные, но основная же часть имеет постоянный характер и требуют каких-либо действий по их устранению.
Для удобства имеется перечень возможных ошибок с указанием причин их возникнвения, а также в этот перечень нами добавлено рекомендованное действие, при наличии той или иной неполадки. Вот этот перечень:
Код ошибки
Рекомендации
Примечание
Напряжение батареи менее 2,2 В
Заменить батарею
Нарушено функ-е памяти №2
Уточнить наличие сопутствующих кодов ошибок
Нарушено функ-е
Отправить прибор на завод изготовитель
Нарушено функ-е
Отправить прибор на завод изготовитель
Ошибка обмена с
Уточнить наличие сопутствующих кодов ошибок
Нарушено функ-е
Переустановить время прибора
Нарушено функ-е памяти №3
Уточнить наличие сопутствующих кодов ошибок
Ошибка КС программы
Отправить прибор на завод изготовитель
Ошибка КС массива калибровочных коэфф. в Flash
Перезаписать массив или заново выполнить калибровку прибора
3 уровень доступа
Ошибка КС массива регистров накопленной энергии
Выполнить сброс регистров энергии
3 уровень доступа
Ошибка КС адреса прибора
Выполнить запись адреса прибора
Ошибка КС серийного номера
Отправить прибор на завод изготовитель
Ошибка КС пароля
Отправить прибор на завод изготовитель
Ошибка КС массива варианта исполнения счетчика
Отправить прибор на завод изготовитель
байта тарификатора
Перезапустить прибор
байта управления нагрузкой
Выполнить запись параметров управления нагрузкой
лимита мощности
Выполнить запись лимита мощности
лимита энергии
Выполнить запись лимита энергии
байта параметров UART а
Выполнить запись параметров связи
параметров индикации(по тарифам)
Выполнить запись параметров индикации
параметров индикации(по периодам)
Выполнить запись параметров индикации
множителя тайм-аута
Выполнить запись значения множителя тайм-аута
байта программируемых флагов
Перезапустить прибор
массива праздничных дней
Выполнить запись расписания праздничных дней
массива тарифного расписания
Выполнить запись годового тарифного расписания
массива таймера
Перезапустить прибор
массива сезонных переходов
Выполнить запись параметров сезонных переходов
массива местоположения прибора
Выполнить запись местоположения прибора
коэффициентов трансформации
Выполнить запись к-тов трансформации
Ошибка КС массива регистров накопления по периодам времени
Выполнить инициализацию регистров энергии
параметров среза
Выполнить инициализацию профиля мощности
Ошибка КС регистров среза
Выполнить инициализацию профиля мощности
Ошибка КС указателей журнала событий
Отправить на завод изготовитель
Ошибка КС записи журнала событий
Перезапустить прибор
Ошибка КС регистра учета технических потерь
Выполнить запись параметров учета тех. потерь
Ошибка КС мощностей технических потерь
Выполнить запись параметров учета тех. потерь
Ошибка КС массива регистров накопленной энергии
Выполнить сброс регистров энергии
3 уровень доступа
Ошибка КС регистров энергии пофазного учета
Выполнить сброс регистров энергии
3 уровень доступа
Флаг поступления широковещательного сообщения
Считать словосостояние прибора
Ошибка КС указателей журнала ПКЭ
Выполнить инициализацию ПКЭ
3 уровень доступа
Ошибка КС записи журнала ПКЭ
Выполнить инициализацию ПКЭ
3 уровень доступа
Флаг выполнения процедуры коррекции времени
Дождаться завершения процедуры коррекции времени
Напряжение батареи менее 2,65 В
Перезапустить прибор.
В случае устойчивого возникновения ошибки заменить батарею
Разберем немного поподробнее. Во-первых сокращения принятые в этой таблице:
КС — контрольная сумма — значение, которое служит для контроля целостности передаваемых данных, т.е. счетчик не уверен в целостности, а значит в достоверности тех или иных данных, хранящихся во внутренней памяти счетчика;
ПКЭ — журнал контроля качества электроэнергии;
RTS — часы реального времени;
ADS — аналого-цифровой преобразователь.
Во-вторых об уровне доступа. В некоторых случаях для устранения неполадки требуется 3-ий уровень доступа. Т ретий уровень доступа требует вскрытие счетчика, а значит дальнейшую поверку, поэтому в данных случаях целесообразно воспользоваться услугами ремонтных организаций или отправить счетчик в заводской сервисный центр.
Ну и в-третьих непосредственно операции по устранению ошибок:
Здесь подробно рассмотрим ошибку Е-01 , действия по другим ошибкам будут расматриваться при описании процедур настройки и программирования счетчика.
Ошибка Е-01 возникает при низком напряжении на встроенном в счетчик элементе питания, ниже 2,2 В. Встроенный элемент питания используется для обоспечения хода внутренниз часов счетчика и регистрации факта вскрытия счетчика при отсутствии основного питающего напряжения, т.е. если обесточена линия учета или счетчик вообще не установлен на объект. Точность хода часов влияет при многотарифном учете, когда важно своевременное переключене тарифов.
При возникновении ошибки Е-01 первое что приходит на ум это заменить вышедший из строя элемент, но тут необходимо знать что жлемент питания находится под крышкой счетчика и без вскрытия счетчика заменить его нет возможности. Были определенные задумки с доступным дополнительным отсеком для элемента питания в счетчиках Меркурий 233
но должного развития эта задумка не обрела. Встроенный же элемент находится под пломбами госповерителя, устанавливается на сварке,
но главное замена элемента не гарантирует исчезновение ошибки с дисплея счетчика. Это происходит не часто, но может иметь место быть, по причине наличия неисправности в другом месте. Поэтому выбирать Вам, заменять батарейку своими силами или отправить счетчик в сервисный центр.

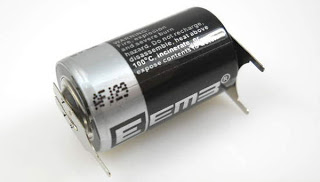

В заключении используемые в счетчиках элементы питания:
Меркурий 230 — CR14250BL SIZE 1/2AA 3,0Volts
Меркурий 233 — ER14250 SIZE 1/2AA 3,6Volts
Источник: yaelektro.ru
Электросчетчики «Меркурий»
Электросчетчики Меркурий являются сложными измерительными приборами с большим сроком службы. Большинство пользователей через год после установки данного прибора не смогут найти на него ни руководства по эксплуатации ни паспорта. Стоит электросчетчик и стоит, а между тем также как и любое электронное устройство электросчетчик может выйти из строя. Для того чтобы освежить память и для тех кто увидев незнакомую надпись на электросчетчике мог хотя бы частично понять что происходит предназначен этот пост.
Информация, которая будет сегодня представлена — это в большей степени краткая запись служебного события, которое произошло в электросчетчике. Так называемый «Alarm» или сигнал тревоги, нарушение внутренней структуры программы или памяти, выход за допустимые пределы калибровочных коэффициентов. Любое из этих событий может фатально повлиять на работоспособность электросчетчика и привести к непредсказуемым результатам. Если такое случилось немедленно сообщите либо в гарантийную мастерскую, либо на завод изготовитель.
При возникновении сбойных или аварийных ситуаций счетчик выдает сообщение на индикатор о возникших ошибках в процессе функционирования в формате «Е-хх». Описание ошибок и рекомендации по устранению этих ошибок для трехфазных счетчиков приведено в следующем списке:
Код ошибки
Описание
Рекомендации
Примечание
Напряжение батареи менее 2,2 В
Заменить батарею
Нарушено функ-е памяти №2
Уточнить наличие сопутствующих кодов ошибок
Нарушено функ-е
Отправить прибор на завод изготовитель
Нарушено функ-е
Отправить прибор на завод изготовитель
Ошибка обмена с
Уточнить наличие сопутствующих кодов ошибок
Нарушено функ-е
Переустановить время прибора
Нарушено функ-е памяти №3
Уточнить наличие сопутствующих кодов ошибок
Ошибка КС программы
Отправить прибор на завод изготовитель
Ошибка КС массива калибровочных коэфф. в Flash
Перезаписать массив или заново выполнить калибровку прибора
3 уровень доступа
Ошибка КС массива регистров накопленной энергии
Выполнить сброс регистров энергии
3 уровень доступа
Ошибка КС адреса прибора
Выполнить запись адреса прибора
Ошибка КС серийного номера
Отправить прибор на завод изготовитель
Ошибка КС пароля
Отправить прибор на завод изготовитель
Ошибка КС массива варианта исполнения счетчика
Отправить прибор на завод изготовитель
байта тарификатора
Перезапустить прибор
байта управления нагрузкой
Выполнить запись параметров управления нагрузкой
лимита мощности
Выполнить запись лимита мощности
лимита энергии
Выполнить запись лимита энергии
байта параметров UART а
Выполнить запись параметров связи
параметров индикации(по тарифам)
Выполнить запись параметров индикации
параметров индикации(по периодам)
Выполнить запись параметров индикации
множителя тайм-аута
Выполнить запись значения множителя тайм-аута
байта программируемых флагов
Перезапустить прибор
массива праздничных дней
Выполнить запись расписания праздничных дней
массива тарифного расписания
Выполнить запись годового тарифного расписания
массива таймера
Перезапустить прибор
массива сезонных переходов
Выполнить запись параметров сезонных переходов
массива местоположения прибора
Выполнить запись местоположения прибора
коэффициентов трансформации
Выполнить запись к-тов трансформации
Ошибка КС массива регистров накопления по периодам времени
Выполнить инициализацию регистров энергии
параметров среза
Выполнить инициализацию профиля мощности
Ошибка КС регистров среза
Выполнить инициализацию профиля мощности
Ошибка КС указателей журнала событий
Отправить на завод изготовитель
Ошибка КС записи журнала событий
Перезапустить прибор
Ошибка КС регистра учета технических потерь
Выполнить запись параметров учета тех. потерь
Ошибка КС мощностей технических потерь
Выполнить запись параметров учета тех. потерь
Ошибка КС массива регистров накопленной энергии
Выполнить сброс регистров энергии
3 уровень доступа
Ошибка КС регистров энергии пофазного учета
Выполнить сброс регистров энергии
3 уровень доступа
Флаг поступления широковещательного сообщения
Считать словосостояние прибора
Ошибка КС указателей журнала ПКЭ
Выполнить инициализацию ПКЭ
3 уровень доступа
Ошибка КС записи журнала ПКЭ
Выполнить инициализацию ПКЭ
3 уровень доступа
Флаг выполнения процедуры коррекции времени
Дождаться завершения процедуры коррекции времени
Напряжение батареи менее 2,65 В
Перезапустить прибор. В случае устойчивого возникновения ошибки заменить батарею
Примечание:
Операции, выполняемые на 3 уровне доступа, предполагают снятие прибора с объекта эксплуатации с последующим вскрытием верхней крышки прибора для установки перемычки 3 уровня доступа на печатной плате прибора.
В случае невозможности устранения ошибок самодиагностики прибора при помощи приведенных рекомендаций, прибор подлежит отправке на завод-изготовитель.
В зависимости от ошибки, можно поступать по разному. В некоторых случаях вам поможет «Универсальный конфигуратор», в некоторых служба техподдержки, а в некоторых только завод изготовитель, но по любому дополнительные знания нам даются для анализа и принятия решений.
P.S.
После полугода существования этой статьи основные вопросы которые возникали у пользователей были связаны с разрядом внутренней батарейки питания и появлению ошибки Е-01. Решить эту проблему в предыдущих моделях без вскрытия счетчика не возможно. В новых модификациях типа Меркурий-234 будет дополнительное гнездо для покупной батарейки и эта проблема отпадет сама собой. А в дальнейшем вообще будет применено сдвоенное резервное питание типа литиевая батарейка+мощный ионистор (суперконденсатор), которые в сумме не дадут батарейке сильно разрядится (по крайней мере в течении срока эксплуатации).
Если же всетаки ошибка Е-01 у вас возникла, то в счетчике установлена батарейка типа:
1) CR14250BL SIZE 1/2AA 3,0Volts — в счетчиках Меркурий-230
2) ER14250 SIZE 1/2AA 3,6Volts — в счетчиках Меркурий-233
Тем у кого счетчик относится в собственной юрисдикции можно произвести замену и перепломбирование.
Источник: incotex-counter.blogspot.com
