OBD2 reader — диагностика автомобиля

При создании приложения мы столкнулись с множеством выборов, проблем и так далее, с которыми попробуем ознакомить вас в этой статье. Как оказалось с автомобилем можно вести диалог, причем довольно таки продуктивный. Естественно для того чтобы организовать общение с автомобилем необходимо «установить контакт», «задать правильный вопрос» и правильно понять «ответ», полученный от автомобиля. Соответственно статья и будет нацелена на то, чтобы доступным языком объяснить организацию диалога, а также рассказать вам какие ошибки могут встретиться вам на пути и как с ними бороться.

Выбор подключения

Изначально необходимо пояснить что для подключения к авто будет использоваться ELM327 адаптер. ELM327 – это микросхема, которая позволяет преобразовать протоколы, используемые в диагностических шинах автомобилей в протокол RS232, которым мы и будем передавать данные. За счет того что передача данных по протоколу RS232 происходит последовательно возникает первая проблема – скорости передачи данных, которую мы постараемся обойти в одном из следующих пунктов.

Программы для диагностики АВТОМОБИЛЯ. Кто лучше читает ошибки через OBD2 и Андроид? Часть 1.

Существует несколько вариаций адаптера ELM327, которые классифицируются по способу передачи данных – Bluetooth, WIFI, USB. Исходя из того что целью разработки является мобильное устройство под операционной системой Android можно подобрать две наиболее подходящие версии ELM327, такие как Bluetooth и WIFI. Так как способ получения и обработки данных один, а отличаются они всего лишь вариантами подключения к адаптеру, то можно выбрать всего один, организовать при помощи него диалог, а после добавить остальные варианты подключения.

ELM327 1.5 vs ELM327 2.1

Одной из первых проблем, с которыми можно столкнуться стала проблема выбора непосредственно адаптера, в нашем случае Bluetooth. Оказывается если вам необходимо поддерживать все (по крайней мере большинство) автомобилей необходимо выбирать версию v1.5 вместо v2.1, что на самом то деле необходимо несколько раз уточнить при покупке адаптера, потому как продавцы пытаются выдать версию адаптера не за ту, которая есть на самом деле, т.к. они особо ничем не отличаются. На деле же в версии v2.1 отсутствует поддержка протоколов J1850 PWM и J1850 VPW, что говорит о том, что у вас не получится подключиться к автомобилям, которые используют эти протоколы.

Подключение

Подключение к адаптеру происходит в несколько этапов:

• Подключение к адаптеру (Bluetooth, WIFI)
• Отправка инициализационных команд (инициализационной строки)

AT Z [reset all]
Сброс настроек адаптера до заводского состояния.
AT L1-0
Включить/Отключить символы перевода строки.
AT E1-0
Echo on – off
AT H1-0
Headers on – off
AT AT0-1-2
Adaptive Timing Off — adaptive Timing Auto1 — adaptive Timing Auto2
AT ST FF
Установить таймаут на максимум.
AT D [set all to Default]
Сброс настроек в исходное, настроенное пользователем состояние.
AT DP [Describe the current Protocol]
Сканер способен самостоятельно определять протокол автомобиля, к которому он подключен.
AT IB10 [set the ISO Baud rate to 10400]
Команда устанавливает скорость обмена данных для ISO 9141-2 и
ISO 14230-4 10400
AT IB96 [ set the ISO Baud rate to 9600]
Команда устанавливает скорость обмена данных для ISO 9141-2 и
ISO 14230-4 9600 для протоколов 3,4,5.
AT SP h [ Set Protocol h]
Команда выбора протокола h, где h:

0 – Automatic;
1 — SAE J1850 PWM (41.6 Kbaud);
2 — SAE J1850 VPW (10.4 Kbaud);
3 — ISO 9141-2 (5 baud init, 10.4 Kbaud);
4 — ISO 14230-4 KWP (5 baud init, 10.4 Kbaud);
5 — ISO 14230-4 KWP (fast init, 10.4 Kbaud);
6 — ISO 15765-4 CAN (11 bit ID, 500 Kbaud);
7 — ISO 15765-4 CAN (29 bit ID, 500 Kbaud);
8 — ISO 15765-4 CAN (11 bit ID, 250 Kbaud);
9 — ISO 15765-4 CAN (29 bit ID, 250 Kbaud);
AT SP Ah [Set Protocol h with Auto]

Команда устанавливает по умолчанию протокол h, если подключение по протоколу h не удалось, тогда адаптер начинает автоматический подбор протокола.

Исходя из описанных выше команд, формируем инициализационную строку.

initializeCommands = Arrays.asList(«ATZ», «ATL0», «ATE1», «ATH1», «ATAT1», «ATSTFF», «ATDP», «ATSP0»);

Желательно давать возможность пользователю сменять инициализационные команды, потому как для того чтобы подобрать «ключ» к некоторым авто необходимо выбрать более подходящие настройки адаптера. В нашем же случае используются настройки, которые походят для большинства стандартных протоколов.

Так же желательно обратить внимание на команду APSP0, таким образом мы устанавливаем по умолчанию автоматический подбор протокола, это может занять некоторое время.

Соответственно если пользователь знает какой у его авто протокол, то используя возможность смены протокола подключения он может поменять 0 на номер его протокола.

Считывание диагностических данных

Для считывания диагностических данных используются специальные команды PID’s.
PID (Parameter id’s — Бортовые диагностические идентификаторы параметров) – коды, которые используются для запроса показателей определенных датчиков автомобиля.

Основные пиды можно найти в Википедии, там полный набор основных команд, которые должны поддерживать все автомобили. Так же есть наборы команд для определенных марок и типов автомобилей, эти наборы предоставляются за отдельную плату. В нашем случае приложение заточено на базовую диагностику автомобилей соответственно мы используем базовый набор команд.

Также есть возможность получать текущие данные от автомобиля при этом команда получения данных от авто будет иметь вначале 01, указывая на то что мы хотим получить real data. Если же мы хотим получить сохраненные данные автомобиля, то вначале команды необходимо указать 02. Например, команда для получения текущей скорости автомобиля – 010D, а для получения сохраненной скорости – 020D.

Если внимательно посмотреть на то количество команд, которое предоставляется открытыми ресурсами, то можно как раз и заметить ту проблему, о которой я писал в самом начале, а именно проблема скорости ответа адаптера. Так как отправка и получение команд идет последовательно, то для того чтобы получить показания датчика на текущий момент времени необходимо дождаться ответа на все предыдущие команды. Соответственно если запрашивать на получение все команды, то большая вероятность того что обновление реальных данных будет происходить очень медленно. Но и эту проблему можно решить, если воспользоваться командами, которые отобразят только те команды, что существуют в автомобиле. Например:

0100 – PIDs supported [01 — 20]
0120 – PIDs supported [21 — 40]
0140 – PIDs supported [41 — 60]
0160 – PIDs supported [61 — 80]
0180 – PIDs supported [81 – A0]
01A0 – PIDs supported [A1 — C0]

Я продемонстрирую как определить какие датчики присутствуют в автомобиле при помощи одного из пидов. Например:

• 0100 \ запрос
• BB1E3211 \ ответ от авто

BB1E3211(16) > 10111011000111100011001000010001(2)

Используя следующую табличку можем определить какие пиды поддерживаются нашим автомобилем, начиная от 01 до 20:

Исходя из получившихся данных можем определить, что наш автомобиль поддерживает следующие пиды:

01, 03, 04, 05, 07, 08, 0C, 0D, 0E, 0F, 13, 14, 17, 1C, 20

Теперь вместо отправки всех 32 команд и ожидания ответа на них, несмотря на то, что некоторые могут отсутствовать, мы будем использовать всего 15 команд. Но и это не предел так называемой оптимизации. Для того чтобы данные обновлялись еще быстрее советую запрашивать только данные о тех датчиках, которые отображаются на экране.

Хотя это ограничивает некоторый функционал приложения. Например, запись истории.

Считывание и расшифровка ошибок автомобиля

Ошибки автомобиля тоже могут быть различными и для них тоже существуют отдельные команды. Например:

• 03 – Для отображения сохраненных кодов ошибок
• 0A – Для отображения постоянных кодов ошибок.

private final static char[] dtcLetters = ; private final static char[] hexArray = «0123456789ABCDEF».toCharArray(); private void performCalculations(String fault) < final String result = fault; String workingData = «»; int startIndex = 0; troubleCodesArray.clear(); try < if (result.contains(«43»)) < workingData = result.replaceAll(«^43|[rn]43|[rn]», «»); >else if (result.contains(«47»)) < workingData = result.replaceAll(«^47|[rn]47|[rn]», «»); >for(int begin=startIndex; begin < workingData.length(); begin += 4) < String dtc = «»; byte b1 = Utility.hexStringToByteArray(workingData.charAt(begin)); int ch1 = ((b1 > 6); int ch2 = ((b1 > 4); dtc += dtcLetters[ch1]; dtc += hexArray[ch2]; dtc += workingData.substring(begin + 1, begin + 4); if (dtc.equals(«P0000»)) < continue; >troubleCodesArray.add(dtc); > > catch (Exception e) < Log.e(TAG, «Error: » + e.getMessage()); >>

А теперь пояснение.

Исходя из полученного ответа мы можем получить код ошибки, для этого декодируем полученное сообщение используя следующие таблички.

3, 4, 5 символы формируются по этой таблице:

Исходя из этого можем попробовать разобрать следующий ответ 0001000000111110

Код ошибки: P103E

Эпилог

На данном этапе мы разобрались в том, каким образом организовать диалог с адаптером, посылать ему команды, получать и расшифровывать его ответы. Это большая часть работы, если считать то, сколько времени уходит на изучение материала, но в то же время довольно таки интересная. За пределами этой статьи осталось множество проблем связанных с визуальным интерфейсом, а также множество дополнительных функций, таких как добавление новых пидов из файла, стандартный и расширенный способ подключения к адаптеру и построения графиков.

Матвиенко Александр, Хоссейн Фахр.
P.S. Оригинальную английскую версию статьи можно найти здесь

• android development
• obd2
• автомобиль
• автомобильные технологии

• Java
• Разработка под Android
• IT-стандарты
• Автомобильные гаджеты

Источник: habr.com

Диагностика автомобиля с помощью сканера OBD-2

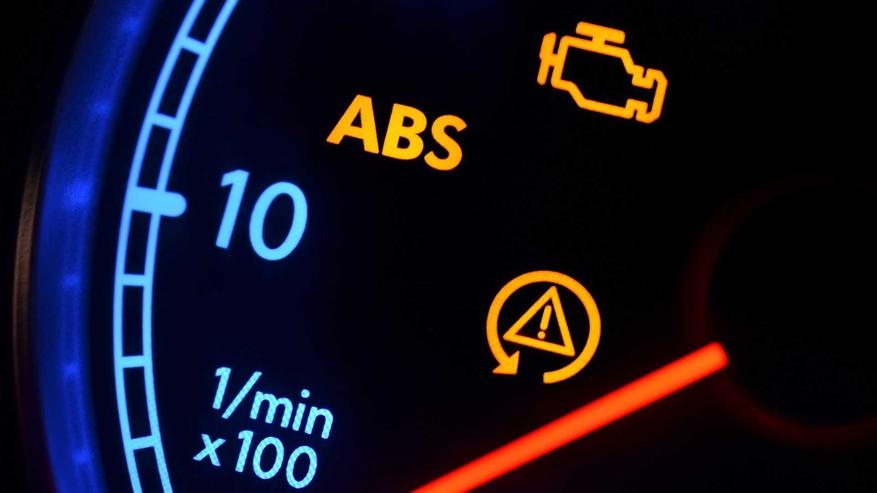

Внезапно загоревшийся на приборной панели индикатор CheckEngine может стать неприятным сюрпризом в самый неподходящий момент. Однако есть способ свести к минимуму неудобства от столь нежелательного сигнала, указывающего на неполадки в одной из систем двигателя. Прежде чем торопиться в автосервис решать проблему, можно самостоятельно провести диагностику автомобиля – выявить ошибку, а в некоторых случаях, даже сразу на месте устранить неисправность, тем самым избавив себя от лишних трат времени и денег.

Наиболее популярным, надежным и доступным вариантом для самодиагностики авто является сканер OBD-2. Расскажу подробнее, что представляет собой это устройство, как работает, какие имеет особенности и преимущества. Также поделюсь советами, какой автосканер выбрать для качественной диагностики и на что обратить внимание при покупке девайса.

Принцип работы OBD-2 сканера

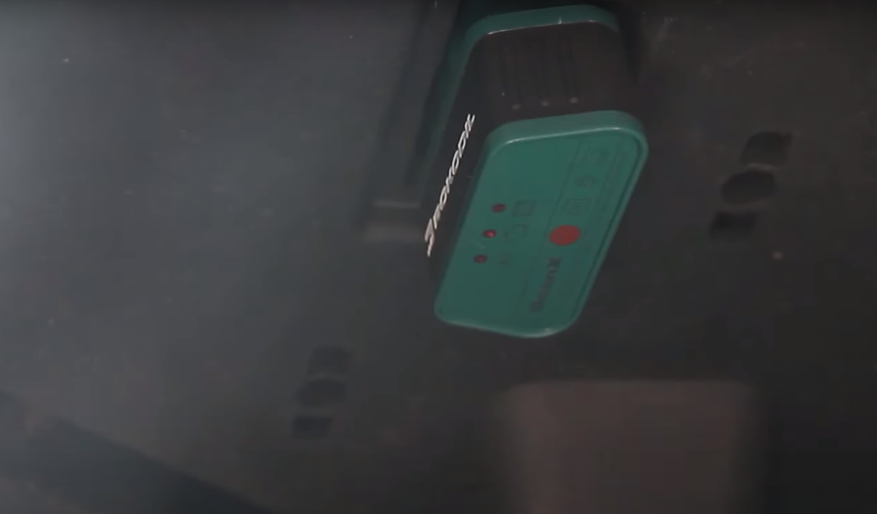

OBD-2 адаптер – это компактный сканер для самостоятельной диагностики автомобиля. Сам прибор миниатюрный, он вставляется в диагностический OBD2 разъем, который есть в каждом современном авто. Устройство считывает технические показатели автомобиля, позволяет получить точную оценку состояния электроники, выявить не только очевидные, но и скрытые ошибки, а также сбрасывать их.

Автосканер с актуальной технической начинкой имеет возможность беспроводного соединения по Bluetooth или Wi-Fi, чтобы можно было быстро и удобно подключается к смартфону или другому мобильному устройство. Перед диагностикой на телефон или планшет скачивается программа или приложение для диагностики, рекомендую CarScanner.

При выявлении проблемы приложение выдает код ошибки, также некоторые сканеры показывают подробную расшифровку неисправности на русском языке, в иных случаях описание ошибки следует искать самостоятельно в интернете. Многие ошибки зачастую можно сбросить на месте – удобно, если неисправность возникла в неподходящий момент, например, в долгой дороге.

Какие ошибки диагностирует автосканер

Сканер проверит работу двигателя и электронных блоков управления, состояние топливной системы и всех технических показателей, включая VIN номер и реальный пробег, что будет особенно кстати при покупке поддержанного авто с рук. Современные автосканеры диагностируют следующие параметры автомобиля:

• Обороты и нагрузка двигателя

• Скорость движения и разгона от 0 до 100 км/ч

• Давление во впускном коллекторе

• Температура охлаждающей жидкости

• Данные кислородного датчика

• Заезд на четверть мили

• Опережение зажигания

Примеры неисправностей, которые способен обнаружить OBD-2 сканер:

• Ошибка корректора фар

• Ошибка пневмоподвески

• Неисправность рулевого усилителя

• Неисправность ABS

• Высокий износ колодок

• Неисправность катализатора

• Ошибка адаптивных амортизаторов

• Неисправности трансмиссий

Конечно, не каждый сканер способен проверить вышеназванные характеристики автомобиля. Поэтому перед покупкой обязательно нужно ознакомиться с техническими параметрами устройства, прочитать отзывы пользователей, чтобы приобрести качественный сканер с обширным современным функционалом и возможностями, которые вам требуются.

На что обратить внимание при покупке

Вот несколько простых советов, как выбрать диагностический сканер и на какие параметры стоит обращать особое внимание при покупке.

• Рекомендую отдавать предпочтение устройствам с широким функционалом, позволяющим с помощью сканера выполнять не только диагностику всех систем, но и стирание обнаруженных ошибок. Чем больше возможностей у девайса, тем меньше будет поводов обращаться в автосервис для решения проблем.

• Выбирайте сканер с актуальным программным обеспечением, так девайс обнаружит максимум неточностей в работе систем авто, включая самые нетипичные проблемы. Кстати, полезно будет обратить внимание на стоимость обновления ПО, которое может потребоваться в будущем. Уточните, эта услуга платная или бесплатная, и какую имеет цену в первом случае, ведь иногда годовое обновление обходится в половину стоимости самого сканера.

• Крайне полезная опция – подробная расшифровка ошибки на русском языке, она избавит от необходимости тратить время на самостоятельный поиск описания неисправности.

• Быстрое и удобное подключение играет важную роль в том, насколько легко и комфортно будет пользоваться сканером, поэтому следует отдавать предпочтение таким моделям, которые можно подключить к любому мобильному устройству через Bluetooth или Wi-Fi.

• Для исправной работы сканера и корректной диагностики всех систем автомобиля стоит использовать прибор от проверенного производителя. Сегодня даже при ограниченном бюджете нетрудно найти достойный OBD-2 сканер от надежного бренда.

Современный рынок автосканеров настолько разнообразен, что определиться с выбором подходящего устройства может быть сложно даже опытным автомобилистам. В статье по ссылке — Рейтинг лучших автосканеров 2022 года вы можете познакомиться с рейтингом лучших автосканеров 2022 года – подборка включает в себя топовые модели с актуальным функционалом и положительными отзывами пользователей. Рейтинг будет полезен всем, кто сомневается, какой сканер купить для диагностики автомобиля.

Заключение

Можно с уверенностью сказать, что OBD-2 сканер для диагностики автомобиля – один из самых полезных девайсов современного автомобилиста. Устройство дает своему владельцу массу преимуществ:

• Самостоятельная проверка всех систем автомобиля значительно экономит время и деньги на посещении автосервисов.

• Позволит своевременно выявить проблему и избежать дорогостоящего ремонта.

• Поможет быстро и точно выполнить диагностику при покупке авто с пробегом.

• Подстраховывает и бережет нервы в дороге. Если в длительной поездке загорится индикатор CheckEngine, вы сможете сразу на месте выяснить причину сбоя и даже устранить ошибку.

Автор не входит в состав редакции iXBT.com (подробнее »)
Автор demon17 АВТ Рейтинг +168.00
Блог Автомобили и другие средства передвижения и аксессуары 153 755 RSS Вступить Подписаться
Не упускай интересное! Подпишись на нас в ВК и Telegram.

Пожаловаться на комментарий

15 комментариев

Добавить комментарий

последнее время от сторонних обозревателей какой-то шквал «обзоров на 5 минут почти ни о чем» (крайне поверхностных, с минимумом реально полезной информации) и то, что «Автор не входит в состав редакции iXBT.com» сам ресурс iXBT.com как-то ну совсем не красит… (( выскажу свое личное мнение: если и дальше так пойдет, ресурс рискует потерять часть аудитории

Чушь для домохозяек.
Сканер ничего не диагностирует, это просто переходник между автомобилем и компьютером или телефоном.
Самое главное это программа которая используется, но даже эта программа не занимается диагностикой, она считывает готовые коды ошибок, которые возникли в блоках автомобиля, в ходе встроенной в автомобиль системы самодиагностики.

Стесняюсь спросить, во-первых как вы без такого сканера банально считаете ошибки. Во-вторых с каждой программой у каждого сканера своя совместимость. Какой-то софт просто не заведется на определенных сканнерах, например xTool, работает только со своим софтом. Из чего вполне можно сделать вывод, что всё-таки от сканнера тоже многое зависит, иначе у любого бы OBD-2 устройства была бы полная совместимость абсолютно со всеми программами. Плюс на дешевых моделях возможно искажение или потеря пакетов, что вообще может навредить машине.

Протокол OBD-2 стандартный и ошибки в нём отображаются тоже стандартные. Вообще неважно чем их считывать.
Разница лишь в дизайне и удобстве, где-то будут лампочки мигать красиво, где-то будет экранчик, где-то вайфай.
Но перечень считанных ошибок в OBD-2 будет всегда одинаковый.
И ещё раз, в статье написана чушь, сканер ничего не проверяет, он просто передаёт команды от программы к машине.
Машина себя проверяет и хранит в себе информацию о ошибках.
Любой OBD-2 сканер способен прочитать любые параметры OBD-2.
То что какой-то софт работает только с совместимым адаптером, это исключительно жадность конкретного производителя софта, они привязывают свой софт только на свои адаптеры, чтобы брать деньги и за софт, и за адаптеры.
По факту все эти уникальные программы для диагностики, xTool и прочие, ничем друг от друга не отличаются кроме дизайна.
Разумно приобрести универсальный сканер и скачать специальную программу именно для своего авто.

О чем спор то? Информацию об ошибках без сканера все равно не прочитать, а значит для самостоятельной диагностики машины так или иначе необходим сканер OBD 2, причем вместе с софтом.

Благодарю за обзор. В свое время несколько разных прог и адаптеров перепробовал, по итогу тоже остановился на CarScanner, хороший софт. По самим сканерам лучше всего брать модели от Rokodil, ScanTool или Vgate, это лидеры в данной сфере.

Забыл написать для какого именно авто. Потому что CarScanner в основном для wag полезен.
Для рено например PyRen гораздо интересней, а для ВАЗов OpenDiag.

Сейчас SEAT Leon, до этого старенькая Ауди была, на обоих моделях CarScanner работал. На новой машине функций заметно больше (кодинг).

А цена вопроса, почем такую диагност флешку купить можно??

От 500 (китайские ноунеймы) до 2500 (хорошие брендовые сканеры), плюс сама программа обычно до 500, но прогу не проблема с инета взломанную скачать

Кстати, кто не хочет заморачиваться с установкой и подбором софта, еще как вариант использовать более дорогие приборы, которые сразу с мини-компьютером идут. Как правило такие в автосервисах используют для чтения ошибок и диагностики. Только обращайте внимание, чтобы русский язык сразу был в меню, прошивку на них практически не возможно обновить.

типа скан икс про или кенвэй кв чтоли?
Да, я про такие.

да удобно в бардачке храню скан инс про ошибки все сразу читает без лишнего гемора и сервисные интервалы им же сбрасываю когда надо

Смотрю популярная тема с автосканерами сейчас)) Лучше выбирать устройство по рекомендации производителя софта, у того же кар сканера есть сайт, на котором конкретный гайд по выбору производителя, все конкретно и по делу расписано.

Источник: www.ixbt.com

Что такое OBD II?

Основная функция диагностического разъема (в OBD II он называется диагностическим разъемом связи — Diagnostic Link Connector, DLC) заключается в том, чтобы обеспечить связь диагностического сканера с блоками управления, совместимыми с OBD II. Разъем DLC должен соответствовать стандартам SAE J1962. Согласно этим стандартам, разъем DLC обязан занимать определенное центральное положение в автомобиле.

Он должен находиться в пределах 16 дюймов от рулевого колеса. Производитель может разместить DLC в одном из восьми мест, определённых EPA. Каждый контакт разъема имеет свое назначение. Функции многих контактов отданы на усмотрение производителям, однако эти контакты не должны использоваться блоками управления, совместимыми с OBD II. Примерами систем, применяющих такие разъемы, являются SRS (дополнительная ограничительная система) и ABS (антиблокировочная система колес).

С точки зрения дилетанта, один стандартный разъем, находящийся в определенном месте, облегчает и удешевляет работу автосервиса. Автосервису не нужно иметь 20 различных соединительных разъемов или диагностических приборов для 20 различных автомобилей. Кроме того, стандарт экономит время, поскольку специалисту не приходится искать, где же находится разъем для подключения прибора.

Диагностический разъем изображен на рис. 1. Как видим, он имеет заземление и подсоединён к источнику питания (контакты 4 и 5 относятся к заземлению, а контакт 16 — к питанию). Это сделано для того, чтобы сканеру не требовался внешний источник питания.

Если при подсоединении сканера питание на нем отсутствует, то необходимо в первую очередь проверить контакт 16 (питание), а также контакты 4 и 5 (заземление). Обратим внимание на буквенно-цифровые символы: J1850, CAN и ISO 9141-2. Это стандарты протоколов, разработанные SAE и ISO (Международная организация по стандартизации).

Производители могут делать выбор среди этих стандартов для обеспечения связи при диагностике. Каждому стандарту соответствует определённый контакт. Например, связь с автомобилями марки Ford реализуется через контакты 2 и 10, а с автомобилями GM — через контакт 2. В большинстве азиатских и европейских марок используется контакт 7, а в некоторых — также контакт 15.

Для понимания OBD II не имеет значения, какой протокол рассматривается. Сообщения, которыми обмениваются диагностический прибор и блок управления, всегда одинаковы. Различны лишь способы передачи сообщений.

Стандартные протоколы связи для диагностики

Итак, система OBD II распознает несколько различных протоколов. Здесь мы обсудим только три из них, которые используются в автомобилях, выпускаемых в США. Это протоколы J1850-VPW, J1850-PWM и ISO1941. Все блоки управления автомобиля связаны с кабелем, называемым диагностической шиной, в результате чего образуется сеть. К этой шине можно подключить диагностический сканер.

Такой сканер отправляет сигналы конкретному блоку управления, с которым он должен обмениваться сообщениями, и получает ответные сигналы от этого блока управления. Обмен сообщениями продолжается до тех пор, пока сканер не прекратит сеанс связи или не будет отсоединен.

Так, сканер может спросить блок управления о том, какие он видит ошибки, а тот отвечает ему на этот вопрос. Такой простой обмен сообщениями должен происходить на основе некоторого протокола. С точки зрения дилетанта, протокол представляет собой набор правил, которые нужно выполнять для того, чтобы в сети можно было передать сообщение.

• протокол класса A,
• протокол класса B
• протокол класса C

• P (двигатель и трансмиссия);
• B (кузов);
• С (шасси);
• U (сетевые коммуникации).

• Топливная система (например, инжекторы).

• Вспомогательная система ограничения выбросов, например: клапан рециркуляции выхлопных газов (Exhaust Gas Recirculation System — EGR), система впуска воздуха в выпускной коллектор двигателя (Air Injection Reaction System — AIR), каталитический конвертер или система вентиляции топливного бака (Evaporative Emission System — EVAP).
• Система управления скоростным режимом или холостым ходом, а также соответствующие вспомогательные системы.
• Бортовая компьютерная система: модуль управления двигателем (Power-train Control Module — PCM) или сеть зоны контроллеров (CAN).
• Трансмиссия или ведущий мост.

• управляет состоянием лампочки Check Engine;
• сохраняет коды ошибок;
• проверяет драйв-циклы, определяющие генерацию кодов ошибок;
• запускает и выполняет мониторы компонентов;
• определяет приоритет мониторов;
• обновляет статус готовности мониторов;
• выводит тестовые результаты для мониторов;
• не допускает конфликтов между мониторами.

• непрерывный монитор (работает все время, пока выполняется соответствующее условие);
• дискретный монитор (срабатывает один раз в течение поездки).

Источник: www.autoscaners.ru

Что такое OBD2 и причем тут ELM327? Как ими пользоваться в машине. Подробно + видео версия

У меня на сайте, да и на канале YOUTUBE, много материала про, так называемый, диагностический сканер ELM327. Полезная «вещица» покупает ее много автовладельцев, которые хотят скидывать ошибки CHECK ENGINE (ну и хотя бы узнавать, чем они вызваны). НО опять же есть много ошибок в этих моментах, мне вообще могут задать такие вопросы: – «Сергей, купил себе OBD2 и не могу подключить к машине. Почему?» Либо купил «OBD2 ELM327»! В общем, есть небольшая путаница, которую нужно прояснить. Как обычно будет статья + видео версия …

СОДЕРЖАНИЕ СТАТЬИ

• Что такое OBD2?
• Для чего используется?
• Где находится?
• OBD2 и ELM327

Друзья поймите, вы никак не можете купить себе OBD2 или OBD2 ELM327 (хотя второй иногда так называют китайцы), ведь одно является разъемом для диагностики, а второй адаптером для считывания ошибок. И ЭТО НЕ ОДНО И ТОЖЕ! Давайте все по порядку

Что такое OBD2?

Если расшифровать «OBD» с английского языка, то получается On-Board Diagnostic, а цифра «2», обозначает level 2, то есть уже второй релиз. OBD1 возник еще в 90-х годах в США, по требованиям властей Калифорнии.

Первое поколение было «заточено» в основном на сбор данных по экологии, то есть в машине нужен был разъем, к которому можно было легко и просто подключиться специальным оборудованием и «считать» данные по выбросам в окружающую среду. Также должны были показываться ошибки систем автомобиля, которые приводили к увеличению выбросов. Например, неисправность системы зажигания, подачи топлива и т.д. Вообще OBD1, был достаточно скудным по характеристикам

В 1996 году (в США) вводят новый стандарт OBD2, он стал обязательным для всех производителей автомобилей, причем стал универсальным. То есть сама форма разъема одинакова на всех авто (похожа на трапецию с закругленными углами).

В Европе этот разъем стал появляться в 2001 году для бензиновых моторов, а в 2003 – для дизельных.

Нужно отметить, что этот изначально, разъем не был обязательным на Европейских, Японских, Корейских и многих других авто. Поэтому на некоторых старых машинах его может и не быть.

НО уже с 2008 годов, этот разъем стал обязательным для всех стран, в том числе и для Российских авто.

Для чего используется?

Сейчас OBD2 это достаточно мощный инструмент диагностики, считывания данных, сброса ошибок и т.д. Причем зачастую вы можете сделать это сами, без помощи каких-либо станций и прочих мастеров.

Например, если у вас вылезла ошибка CHECK-ENGINE, то вы можете легко и просто «прочитать» ее код, далее при помощи специальных справочников (ну или банально интернета), вы можете найти, что вызвало эту ошибку. Удалить причину самому или уже ехать на СТО зная, что у вас неисправно.

Например – «пропуски системы зажигания в таком-то цилиндре», понятно, что не работает либо свеча, либо катушка зажигания.

Зачастую ошибки (даже не глобальные) могут переводить автомобиль в аварийный режим, и вы не сможете передвигаться нормальная, мощность машины режется. Так вот, сброс такой ошибки поможет вам банально доехать до сервиса.

Еще одним из полезных особенностей является контроль за различными характеристиками, скажем температура двигателя или АКПП (для нее это важно), расход топлива, скорость, разогрев катализатора, угол опережения зажигания, данные с датчиков кислорода и т.д. Благодаря этому вы сможете понять в каком состоянии у вас различные агрегаты (скажем катализатор). Возможности сейчас действительно впечатляют.

НУ и на верное последнее, многие могут прошивать ЭБУ, через этот разъем (не на всех авто это удается но все же). Также вы можете разблокировать те или иные функции, скажем на авто RENAULT, функции на бюджетных комплектациях машин, специально выключают (данные спидометров, поднятие стеклоподъемников, настройка света и т.д.). Так вот пир помощи OBD2 и специальных программ и устройств вы можете все это включить.

Где находится?

Нет общего стандарта, и засунуть этот разъем могут куда угодно. Например у меня на ОПТИМЕ он находится внизу передней панели, за специальной крышкой. То есть открыл и только после этого увидел.

НА других авто, например VOLKSWAGEN или FORD может находиться под рулем , нужно заглянуть под него и сразу увидите.

В третьих авто, может находиться в бардачке, сбоку или где то сверху.

Как видите, определенного места нет. Посмотрите под панелью, под рулем, в бардачке, это самые распространенные места.

OBD2 и ELM327

Наверное, это самый важный пункт в моей статье! Почему? ДА просто потому что, зачастую люди путают сам разъем … еще раз он называется OBD2 и находится в автомобиле (то есть купить его на Алиэкспресс, невозможно).

И ELM327 – это диагностический сканер, который подключается в этот разъем (его купить на Алиэкспресс МОЖНО)!

Надеюсь теперь такие вопросы типа – купил себе OBD2 как им пользоваться? Больше мне не будут задавать!

Вообще сам разъем вам ни о чем не расскажет (это просто «розетка», если провести аналогию, вам нужна еще и «вилка»). Чтобы прочитать ошибки, вам нужно специальное оборудование + программное обеспечение (которое вы можете поставить и на смартфон, и на компьютер и неважно под какими системами они работают, я имею в виду MAC, ANDROID или WINDOWS)

Есть как специализированные сканеры, которые поддерживают кучу ЭБУ, почти всех производителей, в них уже встроенные все базы (причем их каждый год обновляют) в них есть и свое программное обеспечение. ТО есть такой аппарат уже готовый к бою! НО стоит он ОЧЕНЬ дорого, если и по 60 000 а есть и по 200 000 рублей. Все зависит от функционала и возможностей.

Однако есть бюджетные варианты, типа ELM327, который продается на «АЛИ» и стоит копейки. Вы его покупаете, ставите специальные программу себе на смартфон, подключаете его в OBD2 разъем, и считываете параметры или ошибки.

У меня есть про это подробное видео, посмотрите

Единственное, что поддерживать он может не все авто, база не такая широкая (как у платных сканеров). ДА и могут отличаться по версиям, есть 1,5 и 2,1 (нужно брать именно 1,5, потому как ее содрали с оригинального Канадского сканера).

Про это тоже есть видео можете посмотреть.

В целом ничего сложного и наверное уже поняли чем отличаются OBD2 (розетка) и ELM327 (вилка).

НА этом заканчиваю, думаю, мои материалы были вам полезны. Читайте мой сайт, подписываетесь на канал в YOUTUBE. Искренне ваш АВТОБЛОГГЕР.

(13 голосов, средний: 5,00 из 5)

Источник: avto-blogger.ru

Лучшие программы для работы с OBD-II

К середине 90-х годов массовое распространение систем впрыска топлива сделало работу диагностов крайне сложной: каждый производитель автомобилей использовал собственные физические и программные протоколы, не говоря уже о том, что на каждой марке автомобилей использовался свой собственный разъем.

Справка: Программный протокол – это метод кодирования и расшифровки информационных посылок, его можно сравнить со звуками языка. Физический протокол определяет характеристики самого сигнала (амплитуду, частоту, количество и нахождение служебных битов в посылке), в человеческом общении он является аналогом письменной речи (кириллица, записанная транслитом, читается точно так же, но записи абсолютно разные).

Создание стандарта диагностики, получившего обозначение OBD-II (OnBoard Diagnostics, второе поколение), на тот момент выглядело панацеей: стандартизировалась даже конструкция разъема диагностики и его положение (он должен был располагаться под рулевой колонкой или в зоне доступности водителя, но никак не под капотом). На программном же уровне основой OBD-II стали набор PIDов – идентификаторов запросов и режимов – групп данных и операций. То есть предполагалось, что на любой машине универсальный сканер, скажем, считав PID 0С в режиме 01, получит информацию об оборотах двигателя. Также появился термин «код ошибки» — их обозначения и расшифровка были стандартизированы.

На практике же стандарт OBD-II, хотя де-юре поддерживается всеми автопроизводителями, де-факто применим только в справочных целях:

• Современные системы впрыска используют расширенные наборы PIDов, причем информация о них является закрытой. То есть многие необходимые данные с помощью «чистого» OBD-II считать просто невозможно.
• Это же касается и кодов ошибок: стандарт, изначально предусмотрев возможность создания специфичных для каждой марки кодов, фактически приговорил сам себя – автопроизводители, стремясь привязать покупателя к дилерской сети обслуживания, практически исключают возможность использования универсального сканера под OBD-II на своих машинах. Точно так же и данные ответов ЭБУ могут кодироваться с отклонениями от стандарта – например, если OBD-II сканер считывает температуру двигателя за 200 градусов, это не признак какой-то неисправности, а «привет» от разработчиков ПО автопроизводителя.
• Сам физический протокол связи и даже расположение сигнальных контактов в разъеме различаются – если владельцу старого Volkswagen или ВАЗ нужен K-Line адаптер, работающий с низкоскоростной последовательной шиной ISO 14230 (KWP2000), то в современных автомобилях используется либо высокоскоростная шина ISO 15765-4 CAN, либо другие реализации последовательного протокола (ISO 9141-2, SAE J1850 VPW/PWM – последние два, хотя и работают с одними и теми же пинами разъема, отличаются принципами модуляции сигнала).
• Такая ситуация сказывается и на разработчиках программного обеспечения – хотя стандарт предусматривает доступ также к блокам управления трансмиссией и системам безопасности, большинство разрабатываемого софта может «достучаться» только до ЭБУ впрыска, что еще больше сужает пользу OBD-II.

Видео: Автомобильный сканер ELM 327 Как считать ошибку и расшифровать её

В наше время наиболее распространенным любительским интерфейсом стали многочисленные клоны ELM327 – прибора, преобразующего различные реализации OBD-II в собственный «язык», передаваемый далее по стандартному протоколу последовательного порта RS-232. Благодаря возможности реализации виртуального порта через Bluetooth стало популярным использование его в паре со смартфоном, отсюда и распространение мобильных приложений подобного рода.

Мобильные программы для работы с OBD-II

1. Torque Pro

Видео: Обзор программы Torque pro

Недорогое (165 р. на Google Play) приложение, рассчитанное в первую очередь на использование в роли бортового компьютера – на это недвусмысленно намекает кастомизируемый интерфейс, основанный на наборе «показометров» различных параметров. Реальный список выводимых данных зависит исключительно от соответствия конкретного автомобиля стандарту, но, как правило, базовые параметры (обороты/температура/расход) программа может отобразить, причем в удобочитаемой форме.

Для расширения функциональности разработчиком предлагается набор плагинов, добавляющих нестандартные PIDы – например, Advanced EX for Renault или Mazdaspeed 3/6 Gen.I.

Видео: OBDII Bluetooth диагностика двигателя VW Polo Sedan программой Torque

Считывание кодов неисправностей поддерживается только для системы впрыска. Для среднестатистического пользователя крайне не хватает справочной базы данных по кодам (в идеале с пошаговой процедурой направленной диагностики, как в ПО дилерского оборудования) хотя бы по наиболее часто встречающимся. Впрочем, большинство владельцев этим разделом меню пользуются исключительно по принципу «прочитал ошибки – стер», тем более что полноценной работы с контекстом ошибок (в терминологии OBD-II freeze frame) в Torque нет.

2. X431 iDiag

Программная оболочка iDiag практически аналогична софту, используемому в сканере Launch X431 Pro, и для своей работы требует приобретения фирменного Bluetooth-адаптера. Однако это не чисто OBD-II приложение, а практически полноценное мультимарочное программное обеспечение – пользователь может скачать софт, рассчитанный на работу с конкретными марками автомобилей.

Увы, как и в фирменных сканерах Launch, качество программы оставляет желать лучшего: если «неконнект» и выдача ошибочных данных через OBD-II еще понятны и простительны, то для софта, рассчитанного под конкретную марку, явно намекают на отношение разработчика к качеству. К тому же каждый загружаемый программный модуль придется оплачивать отдельно без возможности предварительного тестирования — бесплатен только модуль OBD.

3. ScanMaster Lite

Приложение бесплатно с ограниченной функциональностью (сокращен набор PIDов и кодов ошибок). Однако удобно то, что полнофункциональную версию можно приобрести из самой программы, предварительно протестировав ее на своем автомобиле – после политики Launch «заплатите нам, а потом смотрите» (самый дорогой модуль, кстати, стоит почти 5000 р.), это большой плюс для разработчика.

Интерфейс русифицирован (но фраза «система вСпрыска» выглядит как бельмо на глазу) и весьма приятен, сама оболочка для OBD-сканеров традиционна: выбираем режим (считывание кодов, сохраненных кадров, текущих данных и т.д), далее – конкретную операцию. В отличие от Torque, в ScanMaster реализован и функционал режима 08 – управление исполнительными механизмами, что, конечно, стоит делать только при понимании принципов функционирования системы управления двигателем (не нужно, к примеру, принудительно включать бензонасос, затем форсунки, после чего подавать искру в цилиндры).

4. Piston (OBD2 https://avtocity365.ru/chto-vybrat-rejtingi-avtotovarov/luchshie-programmy-dlya-raboty-s-obd-ii/» target=»_blank»]avtocity365.ru[/mask_link]
