Программа для диагностики автомобиля obd 2 на русском языке Scan Master

На мой взгляд, лучшая программа для диагностики автомобиля obd 2 на русском языке является Scan Master. Это не профессиональный софт, но его использование позволит вычислить неисправности и получить более полную информацию по работе той или иной системы автомобиля.

Программу можно устанавливать на любую операционную систему от XP до Win 10. В моем случае Скан Мастер стоит на десятке (не машина) и работает без проблем.

Необходимые средства для диагностики

Что необходимо помимо программы для самостоятельной диагностики авто?

1. Наличие автомобиля
2. Считывающее устройство (автосканер) типа Scan Tool Pro , Elm 327 и другие.
3. Ноутбук (наличие функции Bluetooth)

Автосканер должен корректно работать с вашим автомобилем, то есть вы должны подобрать адаптер, который будет соединяться через порт obd с бортовым компьютером (подробнее в статье о Targue Pro). Если возникнут какие-либо проблемы в программе – нет соединения, неправильные данные и другое, знайте, это в первую очередь косяк автосканера. Не скупитесь, берите только рекомендуемые устройства у проверенных продавцов. К примеру, на Алиэкспресс полно подделок под оригинал, которые будут соединяться далеко не со всеми марками автомобилей.

OBD II — автосканер: настройка и обзор

Работа программы для диагностики автомобиля через ноутбук

Скачать бесплатно можно здесь . В архиве нет KeyGen, так как и облако и антивирус на него будут ругаться. Если понадобиться подскажу где взять.

Приступим к разбору программы Scan Master.

После установки нужно активировать Скан Мастер и в этом поможет KeyGen. Информация по активации вложена в архив.

По умолчанию программа на английском языке. Для удобной работы, ее лучше русифицировать. Все для этого имеется в том же архиве. И эта процедура займет 1 минуту. Теперь программа готова к работе.

Диагностика на смартфоне с приложением Targue Pro

1. Подключаем автосканер к разъему obd 2.

2. На ноутбуке не забываем включить блютуз соединение (программа предусматривает и другие виды соединения), запускаем поиск нового устройства.

После того как устройство OBD 2 найдено и сопряжено с компьютером, переходим в саму программу.

3. В программе находим иконку “Связь”.

Тип соединения выставляем “Блютуз” и протокол на “Автомат”.

Включаем поиск устройств кнопкой “Сканеры”. Ключ зажигания должен находиться в первом положении (двигатель не работает).

Выбираем нужное устройство, подтверждаем кнопкой ОК.

4. Следующим шагом переходим во вкладку “Старт” и жмём кнопку “Соединить”. После чего происходит синхронизация устройства с программой, но здесь видно, связи с ЭБУ нет.

Для этого нужно запустить двигатель и повторить соединение.

Как только программа покажет соединение с ЭБУ, можно приступать к диагностике систем.

Рассмотрим, что может программа Скан Мастер.

При каждом переключении вкладок в шапке программы не забывайте нажимать кнопку Читать, для получения данных.

Информация об автомобиле

В моем случае я получил данные VIN и кое-какие числа.

Статус системы

Эта вкладка показала какие системы поддерживаются автосканером. Значит, по ним я могу получить полный отчет.

Коды ошибок

Эта вкладка проверила наличие ошибок. Как видно на изображении ошибок не обнаружено.

Лямбда-зонды

Программа показала наличие двух лямбда-зондов. Цифр нет, ну и ладно, значит работают. Один стоит на входе в катализатор, другой на выходе.

Таблица оперативных данных

Вот тут в режиме реального времени можно видеть многочисленные показатели.

Измерения оперативных данных

Эта вкладка поможет вывести нужные параметры в цифровом виде и следить за ними. Количество выведенных данных можно изменить, добавив дополнительные окна.

Графики данных

Это то же самое, только в виде графиков.

Как видите, программа для диагностики автомобиля Scan Master несложная, главное разобраться в данных, которые она нам выводит.

Видео о программе

Источник: usvinternet.ru

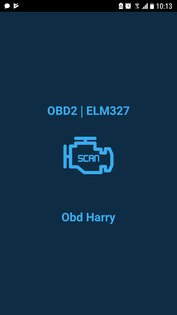

Obd Harry Scan – OBD2 сканер для диагностики авто 0.99

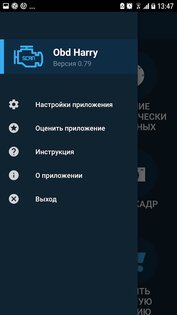

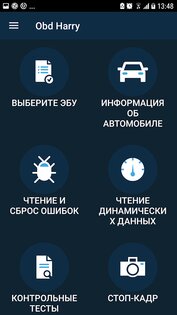

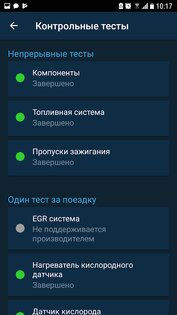

Obd Harry Scan — это универсальный сканер для диагностики автомобиля работающий по OBD2 стандарту. Работает в паре с Bluetooth / Wi-Fi ELM327 адаптером.

Лучший Telegram-канал про технологии (возможно)

Инструкция по быстрому старту c Wi-Fi ELM327 адаптером:

• Загрузите приложение -> включите Wi-Fi -> выберите Тип соединения «Wi-Fi» в настройках приложения -> начните сканировать авто! Это все!

Чтобы использовать с Bluetooth ELM адаптером:

• Включите Bluetooth -> найдите ваш адаптер в настройках блютуза устройства -> выберите в настройках приложения ваш ELM Bluetooth адаптер -> начните сканировать автомобиль!

Вы можете делать сканирование и диагностику авто использую приложение Obd Harre Scan и Bluetooth/Wi-Fi ELM327 адаптер.

Чтобы взглянуть на возможности приложение без сканирования автомобиля включите Демо-режим в настройках (в этом случае вам не нужен ELM адаптер, вся показываемая информация — ложная). Перед реальным сканированием автомобиля не забудьте выключить Демо-режим!

Приложение Obd Harry Scan поддерживает чтение нескольких ЭБУ(электронных блоков управления) т.к. автомобили могут содержать несколько ЭБУ.

Вы можете купить полную версию приложения внутри. Она включает следующий дополнительный функционал:

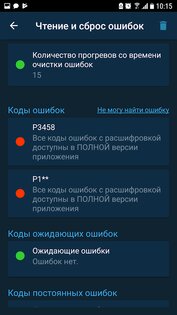

• доступны все коды OBD2 ошибок с расшифровками;
• поиск описания ошибок с возможными вариантами решения в сети интернет по клику на ошибку;
• доступны более 70 параметров, поддерживаемые OBD-II стандартом вашего автомобиля + возможность одновременно просматривать до 10 динамических параметров;

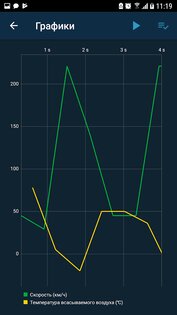

• возможность выбрать 5 параметров для рисования графиков и неограниченная запись графика во времени;

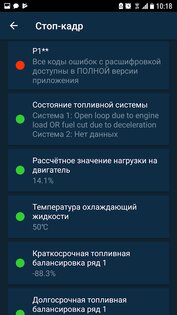

• стоп-кадр информация доступна без ограничений;

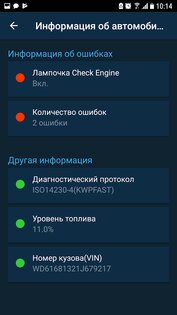

• более полное опиcание информации по автомобилю;
• покупая полную версию Вы поддерживаете будущую разработку приложения.

Перед покупкой убедитесь, что бесплатная версия работает корректно с вашим ELM327 адаптером и автомобилем.

Источник: trashbox.ru

Автосканер ELM327 – описание, обзор моделей и инструкция

Обзоры 11 комментариев 19 мая 2018 Просмотров: 29464 Рейтинг:

( 14 Ratings )

1. Возможности ELM327 автосканера
2. Виды ELM327 сканеров
3. Версии 1.5 и 2.1 ELM327 чипов — в чем различия?
4. Особенности работы диагностического сканера
5. Совместимость ELM327 1.5 и 2.1 с авто зависимости от года выпуска
6. Популярные модели сканеров на базе ELM327
7. Адаптер ELM327 модели Scan Tool Pro
8. Порядок подключения и выполнения диагностики адаптером через приложение OpenDiag
9. Дополнительные рекомендации при покупке адаптера

Время прочтения
Время на прочтение: 13 мин.30 сек.
Сложность материала: Для новичков — 2 из 5

Современное транспортное средство сильно отличается от предшественников, для ремонта которых требовалось просто залезть под капот. Для диагностики автомобиля чаще применяют специализированное оборудование – сканеры, мульти-тестеры, одометры, мотортестеры и т.д. Главная причина — автомобильные компоненты и узлы оснащаются электроникой, датчиками, микросхемами, чипами, блоками управления. Для автодиагностики и контроля состояния всей электроники, применяют специальный автомобильный сканер, посредством которого можно следить за состоянием электронных компонентов комплексно, в том числе проверять на ошибки.

Один из популярных приборов для автодиагностики среди автомобилистов на данный момент является автосканер Elm327 Bluetooth. Это портативное устройство, которое будет полезно в бардачке каждого автолюбителя. Главная задача прибора — распознавание ошибок в работе авто и их исправление (удаление), а так же считывание показателей с датчиков и ЭБУ.

Адаптер ЕLM327 Bluetooth сопрягается вашим автомобилем через интерфейс (разъем) OBD-II, который в свою очередь с помощью специализированных протоколов связи, считывает данные с бортового компьютера авто (ЭБУ) и передает их в расшифрованном виде на внешнее устройство — смартфон или ноутбук. Затем программное обеспечение, установленное на устройство, преобразует полученные значения в числовые данные и предоставляет их на дисплее в виде графиков, таблиц, численных значений с единицами измерения.

Так же данный адаптер в совокупности с программным обеспечением позволяет наблюдать в режиме реального времени за состоянием датчиков и ЭБУ транспортного средства.

1. Возможности ELM327 автосканера

Все протоколы OBD-II полностью поддерживаются автосканером ELM327. В этом его выигрышная сторона: так как один адаптер подходит для многих марок авто, требуется только подобрать приложение / программу и правильно осуществить подключение сканера.

Возможности автосканера ELM327 прямо пропорционально зависят от того, какое установлено программное обеспечение.

Основные задачи, которые можно выполнить с помощью этого устройства:

• Отследить показатели, установленных на транспортном средстве датчиков;
• Выявить неполадки в работе датчиков, проверить корректность их показателей;
• Отслеживание и сканирование кодов ошибок с расшифровкой каждого кода;
• Считывание показаний реальном времени.

Возможности чипа ELM327:

• Считывание ошибок, дешифровка;
• Устранение неполадок работы транспортного средства;
• Сканирование параметров в реальном времени:
• Количество оборотов двигателя;
• Процент нагрузки на двигатель;
• Температура жидкостей;
• Подача топлива;
• Скорость, с которой движется автомобиль;
• Затраты топлива;
• Точное давление воздуха;
• Фаза зажигания;
• Температура воздуха на входе и на выходе;
• Количество воздуха, которое попадает в двигатель;
• Расположение дроссельной заслонки;
• Датчик остаточного кислорода;
• Давление в топливной системе;
• Проверка тормозов, АБС, КПП, АКПП (для некоторых моделей);
• Построение графиков;
• Чтение идентификационного номера транспортного средства (VIN номера);
• Время необходимое на разгон до 100 км/ч.
• Другие незначительные функции.

С помощью автосканера ELM327 можно отследить и исправить неисправности на начальной стадии, а значит таким образом предотвратить серьезные поломки.

2. Виды ELM327 сканеров

Особенность сканера OBD-II в том, что он налаживает связь с машинами, которые поддерживают его спецификации. Марка машины и протокол связи здесь роли не играют. Вид подключения также не имеет значения, но существуют некоторые особенности.

В зависимости вида подключение сканера к устройству, на которое выводится информация, автосканеры имеют такие версии:

Автосканеры вида USB появились раньше, их цена доступнее, чем у беспроводных адаптеров. Они совместимы для использования со стационарным компьютером или ноутбуком с операционной Windows.

Источник: elm327-obd2.ru

Диагностический адаптер ELM327: что это такое и как использовать автосканер ELM327

Как известно, до недавнего времени компьютерная диагностика двигателя и других систем автомобиля могла быть выполнена исключительно в автосервисе. Дело в том, что специальное диагностическое оборудование, а также переходники, разъемы и ПО (программа для диагностики) стоили достаточно дорого и могли работать только с авто определенных марок.

Само собой, для личного пользования приобретать такое профессиональное оборудование получалось попросту нецелесообразно. Позже появились «универсальные» программы в свободном доступе, которые можно было установить на ноутбук бесплатно или за вполне умеренную плату. Также на рынок было выпущено большое количество разъемов для диагностических колодок разных авто, позволяя работать с разными автомобилями.

В дальнейшем появились простые в использовании, а также доступные по цене мобильные автосканеры, среди которых огромную популярность получил сканер ELM327. Далее мы рассмотрим, что такое елм 327, как пользоваться устройством, какие программы для elm327 необходимо использовать и т.д.

Автосканер ELM327: что это такое и как работает

Итак, если в машине есть диагностический разъем OBD2, ELM327 в таком случае вполне можно использовать на авто. Фактически, это сканер-адаптер, устройство подключается к бортовому компьютеру автомобиля через разъем OBD-II. Данное решение позволяет проводить диагностику неисправностей, считывать показатели работы ДВС и систем авто, сбрасывать ошибки в памяти ЭБУ.

В двух словах, подключить устройство к машине очень просто. Указанный elm адаптер (иногда ошибочно называют eml 327), просто вставляется в диагностический разъем автомобиля (напрямую или через переходник), после чего соединяется со смартфоном, планшетом или ноутбуком-ПК. Как правило, сегодня активно используют беспроводное соединение (например, elm327 bluetooth), что позволяет быстро подключить смартфон или планшет к сканеру.

• Название прибор получил благодаря контроллеру, который связывает диагностическую шину автомобиля с ноутбуком, планшетом или смартфоном. Изначально контроллер разработали в Канаде, однако позже чип попал к китайским производителям. В свою очередь, там его удачно скопировали. В результате устройство получилось доступным, с низкой себестоимостью и по ряду причин востребованным и широко распространенным.

Функционал адаптера елм 327 в процессе модернизации был расширен. Однако ряд функций, то есть возможность их использования, будет зависеть от версии адаптера, ЭБУ конкретного авто, а также от того, какая именно программа для elm327 используется.

Дело в том что для диагностики кроме устройства еще нужны елм 327 программы. Среди базовых функций сканера, доступных с простыми версиями программ, следует отметить возможность отображать в реальном времени обороты двигателя, скорость автомобиля, температуру ОЖ, моментальный расход топлива, расход воздуха, положение дроссельной заслонки, давление в системе подачи топлива и т.д.

Также, в зависимости от ПО, доступны функции чтения и расшифровки ошибок, а также функции очистки диагностических кодов ошибок. Еще на некоторых автомобилях при помощи адаптера ELM327 можно настраивать некоторые полезные функции (например, автоматическое закрытие замков, складывание зеркал, отклик на нажатие педали газа, показания на панели приборов и т.п.).

Как подобрать адаптер ELM327

Итак, в продаже можно встретить большое количество устройств (например, ELM 327 USB, ELM OBD2 Bluetooth или WI-FI). Так вот, среди множества устройств типа ЕЛМ, присутствует большое количество изделий, отличающихся как по качеству, так и по функциональности.

Если одни решения позволяют в полной мере использовать все возможности, другие могут или работать некорректно, или же не подключаться к автомобилю, смартфону, ноутбуку и т.д. По этой причине перед покупкой важно обращать внимание на ряд нюансов.

• Первое, это сам тип подключения адаптера, так как есть несколько версий ELM327 с различными интерфейсами подключения. Как правило, наиболее распространены сканеры с Bluetooth, USB и Wi-Fi. Такие решения совместимы с ноутбуками или ПК, смартфонами, планшетами и т.д.

При этом версия Bluetooth является самой дешевой, а сами сканеры работают зачастую только со смартфонами и устройствами на Android. Аналоги с Wi-Fi стоят дороже, однако их отличает совместимость с устройствами как на Android, так и iOS, а еще с ноутбуками и ПК. Версия сканера USB дешевле аналогов с Wi-Fi, но данное решение рассчитано только на работу с компьютерами. Кстати, у последнего варианта качество связи самое высокое, соединение стабильное.

• Еще при покупке нужно обращать внимание на прошивку самого адаптера. Как правило, на оригинальных сканерах программное обеспечение обновляется, тогда как клоны могут идти со старой прошивкой. Примечательно то, что не всегда новое ПО лучше предыдущих версий, так что данный момент спорный.

Новые клоны, имеющие более современную прошивку, лишены многих протоколов связи. Также есть варианты, когда на упаковке указано, что версия ПО обновлена, однако на деле установленное программное обеспечение является старой версией. На практике, лучше искать ELM327 со старой, но оригинальной прошивкой, чем с обновленной, но урезанной оригинальной прошивкой.

• Также важно учитывать особенности диагностического разъема на авто. Причина — на многих машинах, особенно иностранных моделях конца 90-х, а также отечественных авто, диагностический разъем отличается в плане колодки от современных стандартов.

Это значит, что просто напрямую подключить адаптер не получится. В этом случае будут также необходимы переходники, когда один разъем переходника подойдет под колодку автомобиля, а другой будет иметь стандартный разъем OBD-II для подключения адаптера. Фактически, перед приобретением сканера нужно сначала уточнить, какой стандарт разъема использован на автомобиле. Если разъем отличается от стандартного, нужно заранее искать переходник.

• После того, как сканер был приобретен (или же прямо на месте) необходимо его проверить. Важно, чтобы в ELM327 стоял чип PIC18F25K80. Если устройство прозрачное, можно попробовать рассмотреть маркировку на плате через корпус. Если такой возможности нет, нужно проверять адаптер специальным ПО.

Именно с учетом возможных рисков купить подделку, важно приобретать устройство в таких местах, куда сканер можно будет вернуть, если он окажется не оригинальным. Такими местами могут быть крупные магазины, различные центры по продаже автоэлектроники и т.д.

Если же устройство заказывается в Интернете, тогда продавца следует предупредить, что если устройство не имеет нужного чипа, после проверки будет произведен его возврат. Как правило, недобросовестные продавцы в этом случае сразу откажутся продавать и высылать вам товар.

• В любом случае, после того, как устройство окажется у вас в руках, для его проверки нужно установить специальное приложение для тестирования совместимости с протоколами диагностических шин, также приложение покажет версию ПО сканера.

Чтобы провести проверку, адаптер ELM327 вставляется в диагностический разъем автомобиля, затем следует включить зажигание. После на планшете или смартфоне следует открыть настройки Bluetooth или Wi-Fi, после чего выполнить сопряжение устройства с адаптером. Пароль стандартный, четыре ноля или 1234.

Затем на смартфон или планшет ставится приложение для проверки, после чего нажимается кнопка «соединить». После начнется сканирование, по окончании которого можно оценить результаты. Сканер будет успешно работать с авто разных моделей и марок в том случае, когда адаптер способен поддерживать все ревизии (до 1.4 или 1.4b).

Еще раз отметим, для ELM327 программы нужны как для проверки адаптера, так и для сканирования самого автомобиля. Зачастую все нюансы по настройке описаны в инструкции, идущей вместе с адаптером. Если коротко, чтобы поставить приложения для проверки самого сканера, подойдет бесплатное ПО ELM327 Identifier или Elm327 WiFi Check Version.

Как пользоваться сканером и какие программы использовать

Теперь перейдем к диагностике машины, то есть к соединению сканера непосредственно с ЭБУ авто. Для этого следует использовать отдельные программы. Они могут быть платными, есть и бесплатные версии для Android, iOS, ОС Windows. Кстати, часто вместе со сканером уже идет необходимое ПО.

Если по той или иной причине программа из комплекта не подходит, тогда можно установить Torque Pro OpenDiag Mobile, inCarDoc PRO|ELM327 OBD2, Car Scanner ELM OBD2, EOBD Facile – Автодиагностика и т.д.

• Установив ПО, выполняется подключение ELM327, включается зажигание, после осуществляется сопряжение устройств (например, смартфона и сканера). Кстати, если адаптер оснащен кнопкой типа «старт», ее нужно нажать для начала синхронизации и работы устройства.

При поиске устройства при подключении по Блютус или WI-FI, из списка следует выбрать ELM327, который часто называется просто OBDII и подключиться к нему. Необходимы код для сопряжения по умолчанию: 0000 или 1234.

Рекомендуем также прочитать статью о том, почему загорается значок ABS на панели приборов. Из этой статьи вы узнаете о причинах, по которым АБС в автомобиле не работает или горит значок ABS на приборной панели, а также о доступных способах проверки и диагностики антиблокировочной системы ABS автомобиля.

Когда устройства сопряжены, можно запускать установленное приложение для диагностики. Обычно приложение определяет тип адаптера, но если программа не определила сканер, тогда в настройках приложения следует указать тип подключения (по USB, Bluetooth или Wi-Fi), а также в списке устройств выбрать тот сканер, который доступен.

Завершающим этапом становится необходимость разобраться с тем, как пользоваться сканером ELM327. В случае, когда все успешно подключено, на экран смартфона, планшета или ноутбука будет выедена информация об автомобиле.

При этом начнут работать датчики, различные индикаторы. Также программа (в зависимости от типа и версии ПО) может потребовать создать профиль автомобиля (нужно выбрать модель и точно указать отдельные характеристики). Так или иначе, при успешном подключении появляется возможность просматривать параметры работы ДВС и систем автомобиля, сканировать ошибки, записанные в память ЭБУ, сбрасывать ошибки и т.д.

Подведем итоги

Как видно, диагностический адаптер ELM327 является не просто полезной, но и даже необходимой вещью, которая должна быть под рукой у каждого ответственного автолюбителя. Такой сканер позволяет быстро, регулярно и своевременно осуществлять диагностику автомобиля.

При этом сканер ELM327 обеспечивает возможность считывать ошибки и расшифровывать их, что часто дает возможность точно определить неисправность и принять соответствующие меры в рамках поиска и устранения неполадок.

Рекомендуем также прочитать статью о том, почему загорелся восклицательный знак на панели приборов. Из этой статьи вы узнаете, что означает, когда горит восклицательный знак на приборной панели, а также как определить неисправность в рамках диагностики возможных неполадок.

Напоследок отметим, что купить ELM327 сегодня можно по вполне доступной цене. Главное, не стоит покупать слишком дешевые решения у малоизвестных продавцов, так как в этом случае можно приобрести не просто клон, а копию изначально не самой удачной копии. Естественно, такое устройство или не будет работать совсем, или же функционал будет урезан до предела.

Чтобы избежать подобных ошибок, необходимо покупать автосканеры, бортовые компьютеры и другую автоэлектронику, автотовары и всевозможные аксессуары для автомобиля только у проверенных продавцов, которые предоставляют расширенные гарантии на свой товар.
