Технический план — документ, содержащий сведения, необходимые для государственного кадастрового учета объекта недвижимости или внесения изменений в сведения ЕГРН, которым уже присвоены кадастровые номера. Технический план состоит из двух частей – текстовой и графической [1].
Графическая часть технического плана объекта капитального строительства представляет собой набор чертежей, к которым зачастую относятся:
— схема расположения объекта недвижимости на земельном участке;
— чертеж контура объекта недвижимости;
— схему геодезических построений;
— план объекта недвижимости [4].
В последнее время бурно развиваются компьютерные технологии создания материалов для государственного кадастрового учета с использованием географических информационных систем (ГИС). В настоящее время ГИС не имеет себе равных по широте применения, так как используются практически во всех отраслях и областях знаний. В практической деятельности используются сотни различных ГИС, в рамках данной статьи рассматривается создание графической части технического плана с использованием одной из самых распространенных в Российской Федерации ГИС — MapInfo Professional [2].
Обзор MapInfo Pro Viewer 17
В программе MapInfo Professional можно с легкостью построить чертеж контура сооружения по материалам полевых работ. Данная работа осуществляется по следующему алгоритму:
1.Формируем таблицу координат (рис. 1) в программе Excel и сохраняем ее в формате txt.
Рисунок 1 — Таблица координат точек в Microsoft Office Excel.
2. Для нанесения точек по полученным данным на карту ГИС MapInfo используем команду «Файл/Открыть», выбираем тип файлов txt и сам ранее сформированный файл.
3. Затем необходимо создать точечные объекты по материалам координат границы объекта. Для этого заходим в меню «Таблица/Создать точечные объекты». В появившемся окне (рис. 2) выбираем проекцию – План-схема (метры). Ввиду того, что MapInfo использует математическую систему координат для извлечения координат необходимо выбрать значения из колонки Y таблицы, для извлечения координат Y–значения из колонки X. Также необходимо задать стиль точки, которой будет отображена характерная точка объекта.
Рисунок 2 – Окно «Создать точечные объекты».
После создания точечных объектов для отображения характерных точек границ сооружения автоматически созданный слой необходимо открыть в окне карты. Для этого используем меню «Файл/Открыть», в появившемся окне выбираем необходимый файл и нажимаем «Открыть». Далее необходимо отобразить номера характерных точек границ. Для этого в окне управления слоями активируем флажок «Автоматические подписи». Результирующая картинка будет иметь следующий вид:

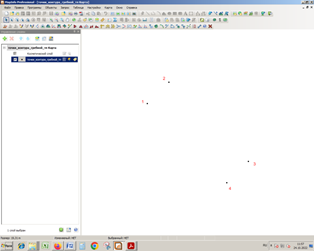

Рисунок 3 – Точки границы объекта недвижимости.
ГИС MapInfo 12. Кадастровые работы. — №20. Описание границ населенного пункта.
4. Создаем слой границы объекта, в котором будем чертить границы. Для этого используем меню «Файл/Новая таблица». В появившемся окне ставим галочку «Добавить к Карте» и нажать кнопку «Создать». После чего задаем имя файла и в созданном слое формируем границу объекта с использованием инструмента «Полигон» (предварительно включив привязку узлов, нажав клавишу S в английской раскладке клавиатуры) [3].
5. Окончательный шаг – это формирование зарамочного оформления чертежа, и подготовка его к печати по всем рекомендациям к подготовке графической части технического плана в окне Отчета программы MapInfo (рис. 4).

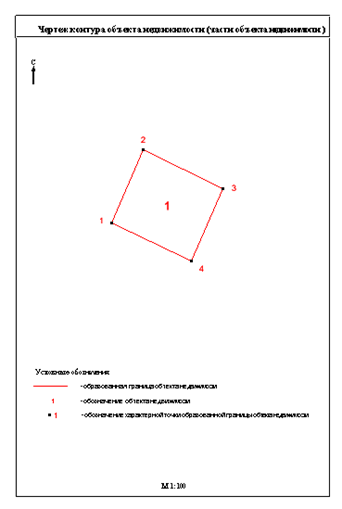

Рисунок 4 – Чертеж контура объекта недвижимости.
В результате выполнения выше указанных действий в программе MapInfo можно построить Чертеж контура объекта капитального строительства независимо от количества характерных точек контура. Аналогично можно создать схему геодезических построений и схему расположения объекта на земельном участке.
Отличительной особенностью схемы расположения будет являться лишь отсутствие характерных точек границ и наличие на чертеже контура земельного участка, на котором располагается объект недвижимости. Для отображения данной границы в окне карты необходимо выполнить импорт кадастровых сведений в ГИС MapInfo с помощью меню «Таблица/Импорт». В появившемся окне необходимо выбрать MIF-файл, предварительно полученный путем конвертации XML-файла с помощью вебсервиса ООО «Программный центр» и нажать «Открыть» [5]. При этом выполнится создание нового слоя, который необходимо будет открыть в окне карты через меню «Файл/Открыть».
Список использованных источников
Источник: gis52.ru
MapInfo Professional
MapInfo Professional – географическая информационная система (ГИС), предназначенная для сбора, хранения, отображения, редактирования и анализа пространственных данных. Первая версия ГИС MapInfo Professional была разработана в 1987 году компанией MapInfo Corp., и стала одной из самых популярных ГИС в мире. Сейчас MapInfo Professional используется в 130 странах мира, переведена на 20 языков, включая русский, и установлена в десятках тысяч организаций. В России благодаря простоте освоения, богатым функциональным возможностям и разумной стоимости, MapInfo Professional стала самой массовой геоинформационной системой.
Работа содержит 1 файл
MapInfo Professional – географическая информационная система (ГИС), предназначенная для сбора, хранения, отображения, редактирования и анализа пространственных данных. Первая версия ГИС MapInfo Professional была разработана в 1987 году компанией MapInfo Corp., и стала одной из самых популярных ГИС в мире. Сейчас MapInfo Professional используется в 130 странах мира, переведена на 20 языков, включая русский, и установлена в десятках тысяч организаций. В России благодаря простоте освоения, богатым функциональным возможностям и разумной стоимости, MapInfo Professional стала самой массовой геоинформационной системой.
ГИС MapInfo – высокоэффективное средство для визуализации и анализа пространственных данных. Сферы применения ГИС MapInfo: бизнес и наука, образование и управление, социологические, демографические и политические исследования, промышленность и экология, транспорт и нефтегазовая индустрия, землепользование и кадастр, службы коммунального хозяйства и быстрого реагирования, армия и органы правопорядка, а также многие другие отрасли хозяйства.
C помощью Гис MapInfo решаются следующие задачи:
- поставщики услуг сотовой связи используют MapInfo для улучшения качества услуг и расширения зоны обслуживания
- транспортные компании используют MapInfo для планирования и оптимизации маршрутов доставки грузов
- торговые компании с помощью MapInfo могут следить за динамикой продаж, проводить маркетинговый анализ, планировать размещение торговых точек
- страховые компании используют MapInfo для оценки степеней риска для данной территории
- правоохранительные органы используют MapInfo для анализа оперативной обстановки и обеспечения общественной безопасности
- органы государственной власти применяют MapInfo для территориального планирования и ведения земельного и других кадастров
- геологи и маркшейдеры используют MapInfo при разведке и добыче полезных ископаемых.
ГИС MapInfo – полностью русифицированный программный продукт, позволяющий корректно работать с русскоязычными данными, включая процедуры сортировки, индексации и запросов. В поставку русской версии MapInfo включены дополнительные инструменты для трехмерной визуализации и анализа данных, модуль для решения геодезических задач, дополнительные функции редактирования графических объектов, библиотеки топографических знаков для различных масштабов, картографические проекции, используемые в России, и другие материалы.
Поддерживаемые форматы данных:
Помимо собственных форматов, MapInfo работает без конвертации с графическими данными в форматах ArcView Shape File, ESRI ArcSDE, ESRI Geodatabase (mdb), ARC/INFO E00, AutoCAD DXF/DWG, Intergraph/MicroStation Design DGN, SDTS, VPF и табличными данными в форматах Access, Excel, Lotus 1-2-3, xBASE и ASCII. Универсальный транслятор MapInfo позволяет осуществлять импорт и экспорт данных в другие ГИС и САПР системы (ESRI Shape File, AutoCAD DXF/DWG, Intergraph/MicroStation Design DGN, AtlasGIS, ARC/INFO E00).
Работа с растровыми изображениями
MapInfo имеет возможность работы с данными в растровых форматах GIF, JPEG, TIFF, GEO TIFF, PCX, BMP, TGA, BIL и др., включая новейшие форматы сжатого растра – ECW, MrSID, JPEG2000.
Поиск информации и создание запросов
Встроенный язык запросов SQL, благодаря географическому расширению, позволяет осуществлять выборки объектов с учетом их пространственных отношений. MapInfo имеет функции поиска объекта или группы объектов по различным признакам, а также их сочетаниям.
В MapInfo имеется множество способов создания тематических карт: картограммы, круговые и столбчатые гистограммы, градуированные символы, плотность точек, отдельные значения, непрерывная поверхность, карта-призма, карта изолиний (в русской версии) и т.д.
В поставку MapInfo включено большое количество наборов условных обозначений и редактор стилей линий. С русской версией поставляется дополнительный набор условных знаков для различных масштабов, принятых в России и утвержденных ГОСТом.
Работа с внешними базами данных
MapInfo может выполнять функции картографического клиента для всех современных СУБД. Имеется возможность хранения и обработки пространственных объектов в базе данных Oracle без использования дополнительного программного обеспечения.
Работа с картографическими серверами
В MapInfo имеется возможность получать растровые и векторные данные с картографических Интернет-серверов WFS и WMS.
Функции MapInfo в других приложениях
Используя технологию OLE, возможно подключение картографических функций MapInfo к приложениям, написанным на других языках программирования: Delphi, Visual Basic, C++, PowerBuilder и др.
Поддержка проекций и координатных систем
MapInfo поддерживает более 300 координатных систем, включая принятые к использованию в России, кроме того можно определить свои собственные координатные системы. При совместном использовании карт имеющих разные проекции MapInfo автоматически приводит пространственные данные к единой проекции.
Оформление карт и создание отчетов
MapInfo имеет полный набор средств для оформления карт и подготовки высококачеcтвенных отчетов.
Многопользовательский режим работы
MapInfo позволяет вести одновременную работу с одними и теми же данными многим пользователям. Блокирование данных при редактировании производится автоматически.
Визуализация мобильных объектов
В MapInfo поддерживается специальный анимационный слой – он позволяет отображать движущиеся объекты на карте без перерисовки остальных слоёв. Например, можно отображать перемещение транспортного средства на карте используя координаты получаемые с GPS приёмника.
Функция MapInfo Геолинк позволяет связать объект карты, с любыми файлами, поддерживаемыми операционной системой, включая фотографии, видеозапись, звук, адрес в Интернете и т.п.
Объемы используемых данных
MapInfo не имеет ограничений на объёмы используемых данных. Ограничивающим фактором могут быть ограничения операционной системы на размер файлов и ресурсы компьютера.
Гибкая системы лицензирования
Для одного рабочего места можно использовать персональную лицензию, а для организации с несколькими рабочими местами – многопользовательскую “плавающую” лицензию. ГИС MapInfo может быть установлена на любом количестве рабочих мест, но количество одновременно работающих программ будет ограничено числом приобретённых лицензией. Кроме того, имеется возможность временно (на срок от 1 до 365 дней) передавать лицензию на другой компьютер.
Обеспечивает возможность интеграции Microsoft.NET приложений в среду MapInfo Professional. SmartPanels SDK позволяет разрабатывать дополнительные модули (плагины), управлять ими, настраивать и сохранять их параметры. Эти модули работают в общей среде и могут обмениваться данными, что делает возможным создание законченных решений, используя SmartPanels SDK. С MapInfo Professional 11.0 предоставляются разработанные с помощью этого SDK плагины:
Вкладки – если в ГИС MapInfo открыты несколько окон Карт, Списков, Отчетов и т.д., плагин позволяет переключаться между ними, используя панель вкладок. Окно MapBasic преобразуется в стыкуемую панель.
Расширенная панель информации – предназначена для просмотра и редактирования данных об объектах в таблицах ГИС MapInfo с помощью визуально подготовленных форм.
Менеджер карт – упрощает доступ к пространственным данным, хранящимся в СУБД Oracle. Позволяет размещать слои карт в каталогах, сохранять и загружать из БД рабочие наборы, а слои, которые не могут храниться в Oracle напрямую — сохранять как слои карт ГИС MapInfo.
SmartPanels SDK позволяет разрабатывать пользовательские приложения с развитым интерфейсом, используя единую систему управления расширениями. Примером такого приложения может послужить многофункциональная информационная система, обеспечивающая ввод, просмотр данных (в т.ч. документов и изображений) и получение отчётов в среде ГИС MapInfo.
MapInfo Professional– полнофункциональная геоинформационная система (профессиональное средство для создания, редактирования и анализа картографической и пространственной информации). Интегрируется в качестве клиента в распределенные информационные системы на базе серверов: MS SQL, Oracle, Informix, DB2, Sybase и др. Для разработки специализированных приложений используется язык программирования MapBasic. Сферы применения: земельный, лесной кадастр и кадастр недвижимости, градостроительство и архитектура, телекоммуникации, добыча и транспортировка нефти и газа, электрические сети, экология, геология и геофизика, железнодорожный и автомобильный транспорт, банковское дело, образование, управление.
В настоящее время ГИС MapInfo Professional является признанным лидером в области цифрового картографирования. В дополнение к традиционным для СУБД функциям, MapInfo позволяет собирать, хранить, отображать, редактировать и обрабатывать картографические данные, хранящиеся в базе данных, с учетом пространственных отношений объектов.
ГИС MapInfo открывает большие возможности для разработчиков геоинформационного программного обеспечения. Использование современных методов взаимодействия между Windows приложениями позволяет интегрировать окно Карты MapInfo в программы, написанные на языках Delphi, Visual Basic, C++, PowerBuilder и др. Совместное использование MapInfo и среды разработки MapBasic дает возможность каждому создавать специфические приложения для решения конкретных прикладных задач.
Список используемой литературы
Источник: www.stud24.ru
О чем программа mapinfo описание
На сайте есть все что нужно знать о ГИС
Все о ГИС специального назначения
Сайт для тех кто хочет все знать о ГИС
Сайт для тех кто изучает ГИС
Сайт для тех кто участвует в развитии ГИС
Главное меню
- Главная
- ГОСТы о ГИС
- Сайты партнеров
- ГИС-порталы
- История ГИС
- Что такое ГИС?
- ГИС в системах АСУ
- В силовых структурах
- ГИС «Интеграция»
- ГИС » Гармония»
- ГИС «Оператор»
- ГИС «Экстремум»
- ГИС «План»
- АИС МЧС России
- СГР «Рокада»
- СГР «Равелин»
- ГИС Граница
- TopPlan GPS Monitoring
- ГЛОНАСС
- Литература по ГИС
- Электронные учебники
- Журналы о ГИС
- Глоссарий ГИС
- Сайты о ГИС
- Скачать книги о ГИС
- Скачать книги о ГИС 2
- ArcGIS
- Модуль XTools Pro
- Модуль CarryMap
- Модуль SXF Tools
- Модуль TAB Reader
- Модуль WellTracking
- Модуль AgroKarta
- GRASS ГИС
- ГИС ObjectLand
- 2GIS
- Сервисы электронных карт для ГИС
- Электронные карты
- Положения по топографическим картам
- Топографические карты, измерения и построения на них
Статистика
> http://vinaora.com/ —>
1 3 6 7 3 7 3
На этой неделе
За этот месяц
Мой IP: 37.78.162.198
2023-06-26 20:23
> http://vinaora.com/ —>
Вы здесь: Главная Программы ГИС MapInfo
MapInfo Professional – географическая информационная система (ГИС), предназначенная для сбора, хранения, отображения, редактирования и анализа пространственных данных. Первая версия ГИС MapInfo Professional была разработана в 1987 году компанией MapInfo Corp., и быстро стала одной из самых популярных ГИС в мире. Сейчас MapInfo Professional используется в 130 странах мира, переведена на 20 языков, включая русский, и установлена в десятках тысяч организаций. В России благодаря простоте освоения, богатым функциональным возможностям и умеренной стоимости MapInfo Professional стала самой массовой геоинформационной системой.
ГИС MapInfo – высокоэффективное средство для визуализации и анализа пространственных данных. Сферы применения ГИС MapInfo: бизнес и наука, образование и управление, социологические, демографические и политические исследования, промышленность и экология, транспорт и нефтегазовая индустрия, землепользование и кадастр, службы коммунального хозяйства и быстрого реагирования, армия и органы правопорядка, а также многие другие отрасли народного хозяйства.
Для работы MapInfo разработано большое количество приложений и модулей:
• Vertical Mapper — модуль трехмерного анализа для MapInfo
• Кадастровый Офис — программа для решения задач государственного кадастрового учёта
• Encom Engage — семейство продуктов для управления, обработки, анализа и отображения практически любых наборов пространственных данных
• Encom Discover и Encom Discover 3D — семейство программного обеспечения для научных исследований Земли
• ERDAS IMAGINE – программный комплекс обработки данных ДЗЗ
• MapImagery – модуль для работы с космо- и аэрофотоснимками в ГИС MapInfo
• ENVI — программное обеспечение для работы с данными дистанционного зондирования
• RockWorks — приложение, используемое для обработки различных геологических данных
• LogPlot — законченное решение для отображения вертикальных разрезов, скважин для нефтяной, горнодобывающей промышленности
• ChronoMap – приложение для решения транспортных задач
• IndorGIS — геоинформационная система
• IndorSurvey — геодезический редактор
• IndorCAD/Topo — система подготовки топографических планов
• Geographic Transformer – программный комплекс для преобразования картографических растровых изображений
• MITransformer — модуль для трансформирования векторных данных MapInfo
• Геомастер – модуль для обработки результатов полевых измерений в среде MapInfo.
• Geographic Calculator — программа для преобразования географических данных
• MapEDIT — программный комплекс для подготовки картографических данных
• Easy Trace Pro — программный комплекс для подготовки картографических данных
• Конвертор SXF в MapInfo — программа конвертирования файлов ГИС “Панорама” в формат MapInfo
• Модуль работы с ГИС-данными AutoCAD, Microstation, Панорама
Средства разработки
• MapBasic — среда программирования для MapInfo Professional
• MapInfo Runtime — среда для тиражирования приложений MapBasic
• MBBuilder — визуальная среда программирования интерфейса на языке MapBasic
• MapInfo MapX – ActiveX компонент для разработки ГИС-приложений
• IDL (Interactive Data Language) – среда разработки приложений под различные платформы для анализа и визуализации данных
Решения для сетей Internet/Intranet
• MapInfo SpatialWare — серверная технология от MapInfo
• TerrainView-Globe – профессиональное приложение, использующие 3D-модели высокого разрешения для всего Земного шара
Средства разработки для сетей Internet/Intranet
• MapInfo MapXtreme Java – среда разработки клиент-серверных интернет решений
• MapInfo MapXtreme Windows – среда разработки клиент-серверных интернет решений
Мобильные решения
• MapInfo MapX Mobile – средство разработки картографических приложений
• Encom Discover Mobile — решение для сбора, управления, обработке, анализа и отображения любых наборов пространственных данных во время полевых исследований
Официальный сайт представительства производителя программного обеспечения MapInfo, в России и странах СНГ
