Цифровой режим FT8 набрал невероятную популярность и признание во всем мире. Радиолюбители хотят использовать его не только для дальних DX QSO на коротких волнах, но и в соревнованиях, в том числе на ультракоротких волнах 144 и 432 МГц. В программе WSJT-X предусмотрен режим работы для европейских соревнований с использованием модуляции FT8.
Прежде чем начать настройку, нужно установить программу. Программа установки (дистрибутив) WSJTX находится на странице
https://physics.princeton.edu/pulsar/K1JT/wsjtx.html в разделе «Installation packages». В данной статье рассмотрена установка в операционной системе Linux Mint x64. Процесс инсталляции программы в Windows x86/x64 мало отличается и отдельно рассматриваться не будет.
- После загрузки пакета программы в виде DEB-файла она будет сохранена в папку «Загрузки». В Проводнике нужно открыть двойным щелчком мыши установочный файл *.deb (откроется в графической программе установки пакетов GDebi).
Альтернативный путь — из командной строки.
WSJT-X FT8 Tutorial Master Class Everything You Need to Know
Перейти в терминале в Загрузки
и выполнить команду sudo dpkg -i wsjtx_2.2.2_amd64.deb
- Откроется начальное окно программы установки
- Для запуска установки нажать кнопку «Установить пакет»
- Следует обратить внимание, что программа WSJT-X для установки требует прав администратора (SU). Поэтому будет запрошен пароль администратора.
Пугаться этого не стоит, т.к. программа просто устанавливает себя по следующим путям:
/usr/bin/ — программы wsjtx, rugctld-wsjtx и rigctl-wsjtx
/usr/share/pixmaps/ — иконка программы
/usr/share/man — руководство пользователя командной строки (man)
/usr/share/applications/ — файл .desktop
/usr/share/doc/ — руководство пользователя в виде HTML файла
/usr/share/app-install/desktop/
/usr/share/app-install/icons/
- Начнётся процесс установки.
- После полного завершения установки, закрываем окно установки. Запуск программы проще всего осуществить из окна терминала:
wsjtx
(в Windows же традиционно запускаем через меню «Пуск»)
- Откроется главное окно программы
Программа пока не настроена и не готова к работе — виден неправильный диапазон, не указан свой позывной и локатор.
- В WSJT-X переходим в меню «File» — «Settings» — «General».
Указываем свой позывной и локатор, ставим галочки: - Double-click on call sets TX enable
- Disable TX after sending 73
- Alternative F1-F6 bindings (об этом пункте будет рассказано в конце статьи)
- Вторая и третья закладки, «Radio» и «Audio» настраиваются как в предыдущей статье «Установка, настройка и использование WSJTX в Linux».
- На закладке «Reporting» ставим галочку против «Log automatically (contests only)»
Настройка и работа в радиоэфире в программе WSJT-X
Данная настройка по своему действию противоположна «Prompt me to log QSO» (Предлагать меня сохранить в журнал QSO», т.е. запись в аппаратный журнал во время соревнований автоматическая, после получения всей информации и подтверждения RR 73.
- На закладке «Frequencies» необходимо сбросить частоты. Иначе, без этого, у FT8 не будет частоты 144.174 в УКВ диапазоне 2 метра.
Правой кнопкой мыши нажимаем на таблицу частот и выбираем пункт «Reset».
Частоты в таблице будут сброшены в соответствии с планом IARU.
Следует отметить, что европейские радиолюбители используют для FT-8 частоту 144.174 МГц (которая «зашита» в программе WSJT-X по умолчанию), а в России для FT-8 для работы на УКВ принята частота 144.176 МГц. Для европейских соревнований, для вызовов на запад правильнее использовать 144.174, а для работы в тропо на восток — 144.176.
Добавление новой частоты показано на снимках с экрана ниже:
Аналогично, добавляем частоты режима FT8 диапазона 70см — 432.174 МГц и 432.176 МГц.
После этой настройки, в выпадающем списке частот для диапазона 2 метра можно будет выбрать 144.174 или 144.176, а также 70см..
Настройка FT8 для соревнований
Переходим к главному пункту — настройка FT8 для соревнований. За этот режим отвечает закладка «Advanced» и раздел «Special operating activity: Generation of FT4, FT8, and MSK144 messages»
- Выбираем данный режим и ставим галочку против «EU VHF Contest (для европейских соревнований)»:
Внимание: режим только для соревнований: после их окончания, не забудьте отключить данные пункты.
- Для напоминания о том, что программа работает в особом режиме в нижней части окна горит красный транспарант «EU VHF»:
- Радиосвязи проводятся как обычно в FT8 QSO — при помощи макросов и структурированных сообщений, которые генерируются программой. По умолчанию включен режим общего вызова CQ TEST — достаточно нажать Enable TX и начнётся передача в эфир.
Про использование программы WSJT-X можно найти много роликов и руководств в Интернете. - Отличие данного режима соревнований — в обмене контрольными номерами (подставляются автоматически) и WW локаторами.
Подробное описание режима соревнований см. руководство
http://www.physics.princeton.edu/pulsar/K1JT/wsjtx-doc/wsjtx-main-2.2.2.html#CONTEST_MSGS
Особенность переназначения клавиш F1 — F6
При альтернативном назначении функциональных кнопок клавиатуры F1-F6 («Alternative F1-F6 bindings») будут вызываться полезные действия, которые пригодятся в контестах.
| F1 | Включение передачи (Enable TX) |
| F2 | Режим приёма (Halt TX + Monitor) |
| F3 | Макрос №3 — Tx3 |
| F4 | Макрос №4 — Tx4 (RRR или RR 73) |
| F5 | Макрос №5 (RRR или RR 73) |
| F6 | Смена периода вызова (чёт / нечет) |
Источник: ra1ahq.blog
Настройка программы wsjt x для работы в ft8
Рабочее окно программы:
Основные настройки:
Настройка интерфейса:
— WSJT-X
На КВ и позже на УКВ активно стали применяться цифровые режимы связи. Кроме известных RTTY, PSK, SSTV, FSK, JT65, JT-9 появились новые режимы связи — MSK-144, FT-8 и другие. Применяются много программ — Mix-W2, WSJT, WSJT-X, JT-65HF, JT-DX, MSHV. Они по способу подключения РС к трансиверу одинаковые — если вы работали с программой Wix-W2 в режиме PSK, вам ничего не надо менять в подключениях кабелей и интерфейсах.
Из интерфейсов — очень желательно иметь соединение по РТТ. Очень удобно, если есть подключение по управлению трансивера из компьютера — САТ интерфейс. Если у вас нет интерфейса типа RigExpert или подобные, его легко сделать из старого DATA-кабеля мобильника c подключением к СОМ-порту компьютера.
Рассмотрим настройку программы WSJT-X.
Программу WSJT-X можно скачать по адресу:
www.physics.princeton.edu/pulsar/k1jt/wsjtx.html
Есть версии для WINDOWS, MAC, LINUX.

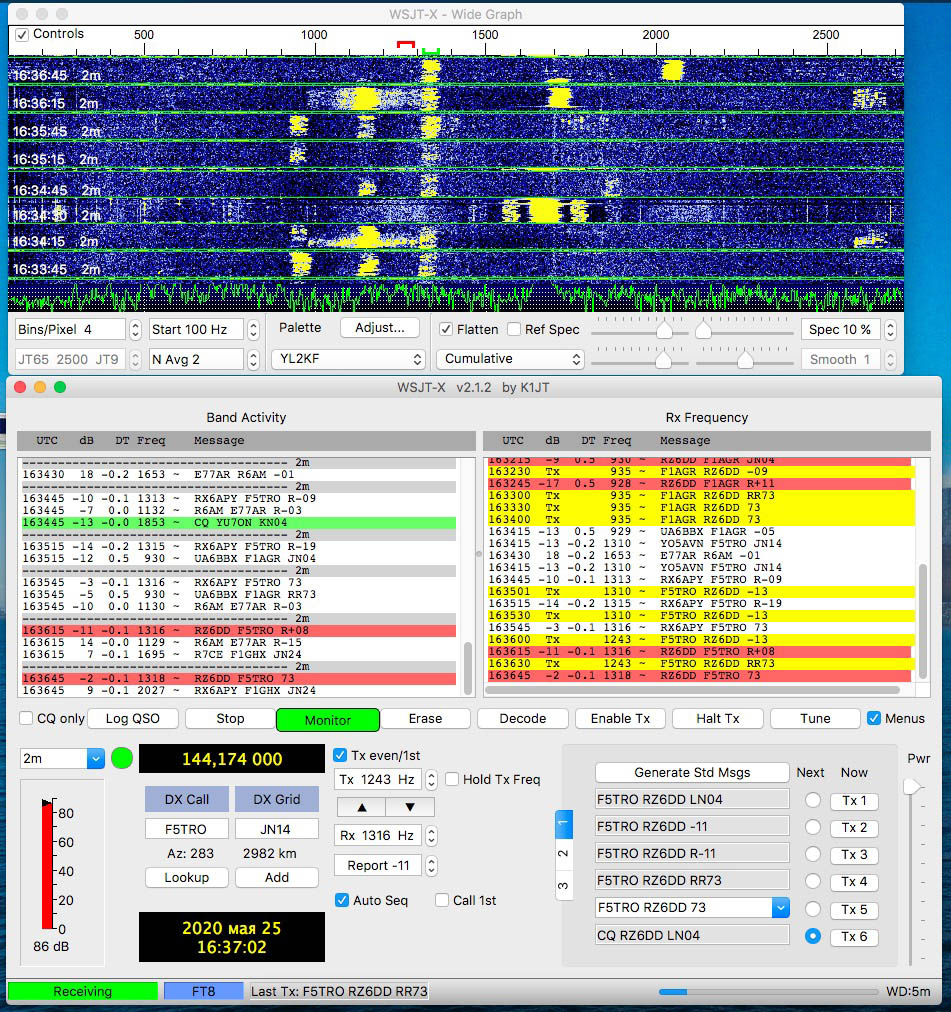

Окно программы в режиме FT-8 — рисунок-1.

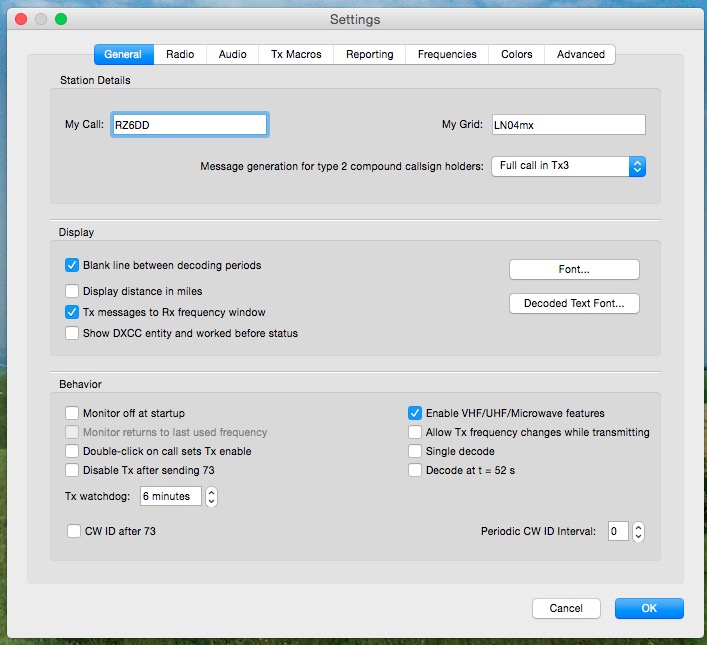

После установки программы, заполняете в окне конфигурации свой позывной, QTH-loc и ставите птицы, как на рис. 2 :

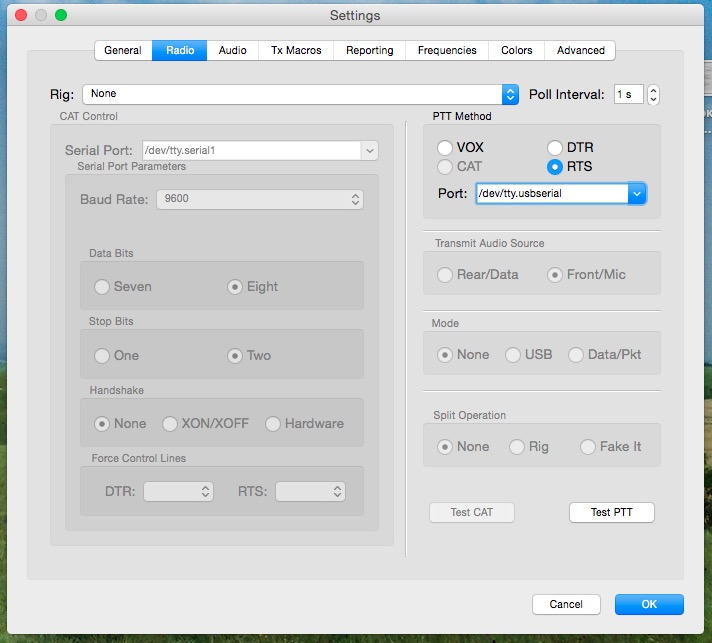

В окне конфигурации RADIO, ( рис-3 ) выставляете интерфейс САТ (если у вас нет — ставите NONE), способ подключения РТТ (одинаковый с PSK). Проверяете Test PTT, нажав на кнопку. Если не будет сигнала об ошибке, значит все подключено правильно, можно работать.
Очень важно — время на компьютере не должно расходиться с истинным более, чем на 1-2 сек. Иначе декодирования не будет. Подключайте сервер времени из интернета или программы типа D4you.
Проверять работу программы на прием лучше на КВ, в режиме FT8 — 14.074, 21.074, на УКВ — 144.174 или в режиме JT65А — частоты 14.076, 21.076. На УКВ — 144.176 мгц.
Для начала выставите Mode — FT8 и частоту 14.074 на трансивере. Программа будет декодировать все сигналы в полосе 2,5 кгц — практически весь спектр. Декодируются все сигналы на 15-30-45-нулевой секунде каждой минуты. Слева — индикатор входного уровня, ставите уровень 60-80 единиц регулировкой выхода аудио с трансивера или регулировкой входного уровня на компьютере.
Auto-seq — автоматическое переключение макросов при проведении QSO.
Call 1st — автоматический ответ на первый декодированный вызов на ваше CQ.
Режим JT-65 — Submode ( A,B,C ) применяется:
A — на КВ и 144 мгц ТРОПО, ( на УКВ уже почти не используется)
B — на 144 мгц — связи через Луну и на 432 мгц — ТРОПО
С — на 1296 мгц — ТРОПО и Луна.
На УКВ практически все перешли в цифре в режим FT8 (144.174 mhz) для ТРОПО, ES и в режим MSK-144 для Метеорной (MS) связи (144.360 mhz).
Если вы сделаете двойной клик на позывном с CQ:
— частота передачи(звуковая) выставится на этом позывном,
— окно передачи макросов автоматически заполнится,
— выставится правильный период передачи
JT65: 1-й — четные минуты или 2-й — нечетные минуты.
MSK-144: 1-й — 00-30 сек, 2-й 30-59 сек.
FT-8: 1-й — 00-15, 30-45 секунды, 2-й — 15-29б 45-59 секунды.
— в начале нужного периода включится ТХ и начнется передача вызова.
Порядок передачи макросов — сперва послушайте эфир и сами поймете, что передавать и по какому порядку. Лучше всего — довериться Auto-Seq.
При цифровых режимах, кроме Метеорного (MSK-144) на УКВ, нужна небольшая мощность. С 20-50 ваттами можно работать со всеми. Даже с 5-10 ватт будут неплохие связи. 100 ватт — это будет перебор — будете забивать другие станции.
Большой плюс программы — мультидекод, во всей полосе аудио ( если в настройках не стоит птица на SINGLE DECOD ).
PS:
Программа постоянно обновляется, на сайте K1JT можно посмотреть изменения и дополнения в функционале программы.
Всем DX и 73!
Александр RZ6DD
Источник: www.hamradio-arm.ru
Fox Hounds DXpedition mode FT8 WSJT-X
Работа с DX станцией в режиме Фокс Хаундс в программе WSJT в режиме FT8
Работали себе старпёры в моде FT8, никого не трогали, ничем особым не интересовались, кроме как собирать Европу на 14 mhz, пока не случилась большая авария под названием KH1/KH7Z, то есть экспедиция на острова Бейкер и Хауленд, которые вдруг вознамерились из экспедиции на такую достаточно редкую территорию поработать в этой бесовской моде. Ну фигли, тоже старпёры, тоже неохота ушами принимать. Тут то и выяснилось, что особо никто и не разбирается, как с ними работать.
А всё из-за того, что K1JT вот для таких особых случаев прикрутил к своей программе WSJT-X особый режим, который и называется Fox Hounds DXpedition mode. И всё, коммунити впало в ступор (ну это как обычно). Особо это было заметно по европейским станциям (это тоже как обычно). Никто не хочет читать доки.
Придётся объяснять.
Сначала опишем принципы работы программы в этой моде, потому как после этого всё станет понятно, и возмущений по этому поводу в кластере станет намного меньше.
Итак, Fox Hounds DXpedition mode была придумана автором как раз для DX экспедиций, для того, чтобы с минимальными затратами по мощности провести как можно больше связей с редкой территорией.
Fox (Лиса) — это DX станция.
Hounds — (Гончие) — это все остальные бомжики, которые пытаются эту самую лису поймать, то есть провести с ней QSO.
Fox может излучать до пяти сигналов, то есть отвечать одновременно сразу пяти станциям, что в идеале подводит нас к числу в 500 QSO за один час. Неплохо, да? Но тут-то и начинается полный тупняк, так как люди просто не понимают принцип работы в этой моде.
Экспедиция НЕ работает на общепринятых частотах в FT8, искать их там бесполезно. Обычно перед экспедицией они объявляют эти частоты, и для удобства можно их забить в программу на вкладке «Частоты» в настройках программы. ДЛя KH1 это были 18095, 14090, 10131 и т.д.
В DXpedition mode есть две чётко разграниченные зоны: Fox Zone и Hounds Zone.
В DXpedition mode есть две чётко разграниченные зоны: Fox Zone и Hounds Zone
Fox Zone — от 300 до 900 герц от начала заявленной частоты. DX передаёт ТОЛЬКО в этом участке, как правило, все трутся в районе 300 герц. Как только DX принял вызовы, он начинает отвечать — до пяти одновременных сигналов с интервалом в 60 герц.
Hounds Zone — от 1000 до 4000 герц от заявленной частоты. Ваши вызовы он может видеть ТОЛЬКО в этом участке, поэтому звать его ниже 1000 герц, а тем более на его частоте бесполезно, у него программа настроена так, что он ваш этот вызов ниже 1000 герц НЕ ДЕКОДИРУЕТ НИКОГДА.
У охотников за DX в режиме DXpedition mode есть только две активные кнопки — вызов DX станции и ответ на его рапорт.
У охотников за DX в режиме DXpedition mode есть только две активные кнопки — вызов DX станции и ответ на его рапорт
ТО есть, как в примере на скриншоте выше, вы можете или звать DX станцию
XW4XR RW3RQ LO02, или отвечать на его рапорт
XW4XR RW3RQ R-16. Всё, третьего не дано, никакие другие сообщения не будут декодироваться DX станцией, поэтому весело было наблюдать как UA0W зовёт DX-а на частоте 239 и с таким сообщением:
KH7Z UA0W -12. Сразу две системных ошибки, при таком подходе связь не будет установлена НИКОГДА.
Что происходит далее, когда DX вас услышал и дал вам рапорт? Программа автоматически переводит передачу на ту частоту, где DX вам ответил, и вы ему отвечаете на этой частоте: KH7Z RW3RQ R-15. DX даёт вам в ответ RW3RQ KH7Z RR73, после этого связь считается законченной, ответные 73 передавать не надо, да программа и не позволит вам это сделать. Если по каким-то причинам вы не приняли от DX станции RR73, программа сместит вашу передачу на 300 герц выше или ниже и повторит ответный рапорт (направление смещения будет зависеть от того, где находится сам DX — если в начале своего участка (~300 герц от начала), то ваша передача сместится вверх, если в конце (~600+ герц от начала), то ваша передача сместится вниз).
Программа у DX-станции, не получив от вас ответный рапорт, может передавать его вам до трёх раз. И здесь кроется ещё одна системная ошибка — многие, приняв рапорт, продолжали отвечать выше 1000 герц, а программа у DX-a сообщения такого формата выше 1000 герц как раз и не декодирует. Если DX, передав вам три раза рапорт, не получил от вас ответа, то ваш позывной сбрасывается, и надо снова звать его в формате KH7Z RW3RQ LO02.
Многие стали возмущаться, что очень всё запутанно, и было похоже, что это именно те, кто не мог включить DXpedition mode в своей программе, ну или те, у кого этой моды вообще нет. Запутанно это только на первый взгляд, на само деле всё очень чётко и строго:
Какая бы огромная толпа не звала dx-a, в полосе 300-900 герц будут находится только он и ещё максимум 5 станций, которые дают ему ответный рапорт, которые никогда не наложатся друг на друга и разнос между которыми всегда будет не менее 60 герц.
Да, если всё же в вашем софте есть dxpedition mode fox/hounds, включается она в настройках на вкладке advanced, надо поставить галку в боксе Hound, а на вкладке Radio в настройках split operation выбрать пункт Fake It.
И не забудьте в настройках на вкладке Frequencies добавить для FT8 эту частоту, где dx пасётся, кликаете правой кнопкой по боксу с частотами, выбираете в списке Insert и добавляете — FT8 — 14,090.
Народ (в том числе и иностранцы) спрашивают, возможно ли сработать с DX станцией, не имея (или не включая) режим fox/hounds и CAT? Да, возможно, и достаточно легко. В режиме fox/hounds всё это делается автоматически, если по каким-то причинам вы не можете его использовать, придётся всё делать ручками по такому алгоритму:
1. вызываете выше 1000 герц только ТХ1: KH7Z RW3RQ LO02
2. приняв рапорт, отвечаете на той частоте, где dx передавал вам рапорт кнопкой ТХ3: KH7Z RW3RQ R-15 (это можно сделать так: когда DX ответит вам, частота приёма перепрыгнет туда (зелёный курсор), а вы, как только заметили красную строку в программе, резко жмёте кнопку Tx
Работа с DX «вручную»
Недавно выяснилось, что работа в этом режиме «вручную» довольно актуальна, что у многих вообще нет «этих ваших CAT-интерфейсов», и эти «многие» пытаются рабтать именно вручную. В ноябре 2020 года нам написали, что в программе JTDX почему-то при нажатии на кнопку перехода честоты передачи на частоту DX станции ничего не происходит, то есть передача продолжается на «старой» частоте, и только в следующем цикле передаёт на «новой».
Так как все эксперименты ранее мы проводили только на WSJT-X, то попробовали поработать на JTDX. Да, действительно, стоит запрет на изменение частоты во время передачи, хотя соответствующая галка в меню включена. Мало того, в последней версии WSJT-X у нас тоже не получилось сменить частоту во время передачи. Почему так стало происходить, мы не стали разбираться, просто придумали новый алгоритм работы «вручную» специально для JTDX (ниже дан скриншот программы с пояснениями, необходимые места помечены пунктами 1-4).
Работа с DX «вручную» в программе JTDX.
1. Настраиваемся на частоту так, чтобы DX станция была в районе 1500 герц от начала участка и ставим на неё частоту приёма (зелёный маркер).
2. Выставляем частоту передачи (красный маркер) выше 2000 герц на свободное место.
3. Начинаем звать вручную, перед каждым периодом передачи нажимая на кнопку Enable TX и сразу её отжимая, чтобы если DX вам ответил, не пошла передача выше 2000 герц. Следим в окне ответов, пока не появится ответ нам.
4. Как только увидели ответ, отжимаем кнопку Tx/Rx Split, частота передачи мгновенно переместится на частоту ответа, нажимаем Enable TX, наша передача идёт на нужной частоте, получаем RR73 и довольные идём дальше.
Теперь поясним подробно именно по скриншоту. Сначала T6AA работал в один слот, зелёный маркер приёма стоял на его передающей частоте 1293, моя передача на 2296, дальше он начал передавать в два и три слота, маркер приёма так и стоит на 1293. Я его периодически вызываю T6AA RW3RQ LO02, не забывая отжимать кнопку Enable TX сразу же. Вот он в три слота ответил и мне на частоте 1352.
Частота приёма сразу же сместилась на 1352. Я отжимаю кнопку Tx/Rx Split, частота передачи смещается на 1352. Включаю Enable TX, передача идёт на 1352, идёт ответ RW3RQ T6AA RR73, на этом всё.
Зачем нужно сразу же отключать кнопку Enable TX? А затем, что если вы её не отключите, программа отреагирует быстрее вас в 100% случаев, и передача пойдёт на старой частоте 2296, и DX вам не ответит.
Осенью нас ждут VP6D и 9X0Y, которые наверняка будут работать FT8 в Fox Hounds DXpedition mode, поэтому есть смысл всё же разобраться в работе программы в этой моде и заранее подготовиться, чтобы не тупить очень уж сильно.
И ещё. Если у DX станции дробный позывной, то вызов к нему осуществляется не полным позывным, а только базовым, то есть если вы зовёте KH1/KH7Z, он вам никогда не ответит, надо звать KH7Z.
Здесь на днях на форумах люди спорили, что важно для DXpedition mode — разнос частот, на какую частоту настраивать трансивер и т.д., то есть некоторые настраивают трансивер не на заявленную частоту DX станции, а ниже, чтобы DX оказался не с самого краю водопада. Так вот, всё это не важно, вы можете настроить трансивер на частоту и так, чтобы DX был виден и на 2000 герц, самое главное не забывать, что звать вы должны там, чтобы именно у DX станции на водопаде ваш вызов был виден выше 1000 герц именно по его шкале, а рапорт вы ему давали бы на той частоте, где он вам отвечает. Но тут уже пошли хотелки именно юзеров, а не DX-а, поэтому мы в эти рассуждения лезть не будем.
Я вот думаю — а что бы произошло, если бы высадка на остров Буве прошла успешно, и они первые из экспедиций на очень редкую территорию испытали бы на себе весь тупняк Европы от работы в этой моде? Не позавидуешь.
И ещё один нюансик, который время от времени мешает проводить связь с DX станцией в этом режиме — это передача в несколько слотов. Всё дело в том, что чем больше слотов на передачу у DX, тем хуже его слышно, так как мощность излучения делится между этими слотами. Например, появился DX, передаёт CQ в один слот, слышно его на -10. Начинают его звать, он переходит на три слота, и слышно его уже не на -10, а в лучшем случае на -18, -20, а с пятью слотами так вообще и не слышно, и не видно. А так как список станций, которым этот DX будет отвечать в дальнейшем, формируется не мгновенно, а на какой-то срок в зависимости от того, сколько народу его зовёт, и DX постоянно меняет количество слотов на передачу, легко попасть в такую ситуацию, что DX будет вам отвечать именно только, когда использует максимальное количество слотов, а вы, если прохождение не очень, можете его в это время не услышать совсем.
И парочка советов для экспедиционеров:
1. Следите за количеством слотов на передачу и за тем, как вам отвечают при увеличении этих слотов. Если вы начали в один слот и связи проводятся стабильно, а после увеличения слотов до 3 и более эффективность работы резко снижается, значит вас перестают слышать при таком количестве, пробуйте снизить слоты по одному до той степени, когда снова всё придёт в норму. Это не относится к тому моменту, когда проход стабильный и вас хорошо слышат, но вот когда вас слышат на грани, то количество слотов на передачу очень важно.
2. По умолчанию в программе стоит ограничение листа в 12 позывных. Лист, или по другому стэк, это то, куда записываются принятые позывные и формируется очередь тех, кому программа будет отвечать в следующих периодах передачи. Сработанные позывные из стэка убираются (и те, кто не ответил вам три раза, тоже убираются), а новые заносятся каждый период приёма.
Так вот, 12 позывных это очень мало. На 7Q7RU наблюдал такую картину: зовёт толпа японцев, в Малави похоже они гремят, 7Q7RU отвечает JA6HWW и JA2HYD, три раза не получает от них ответный рапорт, позывные удаляются из списка. и в следующий период приёма снова в него попадают. И так по кругу много-много раз, тем самым не давая возможности провести QSO более слабым станциям. Но большой список это тоже не очень хорошо, потому как есть такие деятели, что позвали несколько раз и свалили, а когда доходит очередь в большом списке до их позывных, их уже и след простыл. В общем, всё настраивается экспериментально.
Всем удачи. Andy, RW3RQ
