Это довольно длинннннннный рассказ про то, как улучшить интернет 4G от оператора сотовой связи в Калининграде (и не только в этом городе) — 4G может работать лучше. Гораздо лучше. Наберитесь терпения, зато вы получите всю необходимую информацию.
В частном секторе Калининграда интернета по кабелю нет. Совсем нет. Поэтому традиционно покупается модем 3G или 4G, который принимает мобильный интернет.

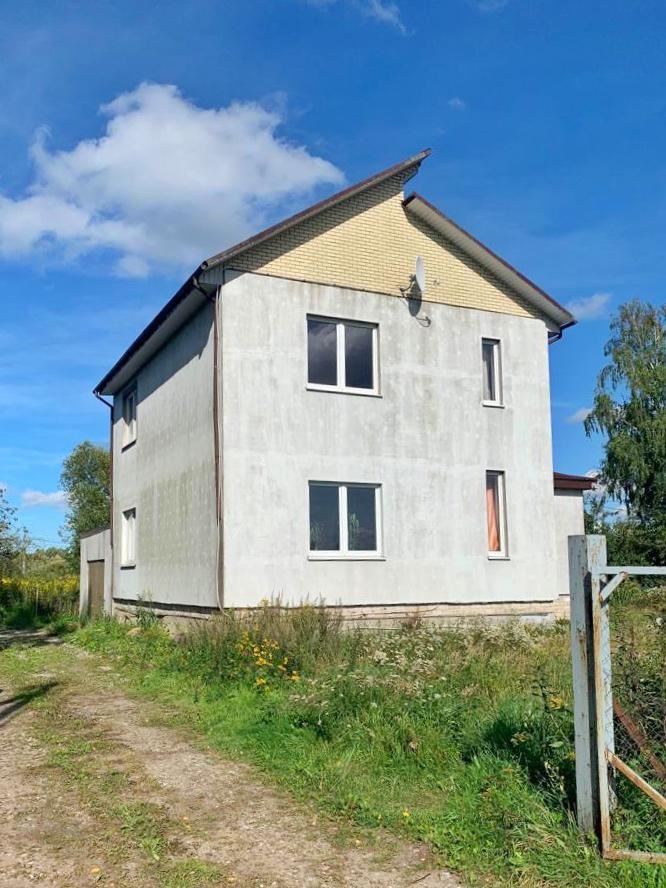

Дом в Малое Васильково, Калининград, здесь надо улучшить 4G
USB модем для этих целей не подходит, тк есть проблемы с выносом его в зону уверенного приема сотового сигнала, с подключением антенн к модему.
Что такое RSRP RSRQ RSSI SINR и как настроить антенну на вышку связи
Для приема интернета через мобильного оператора, преобразования сотового сигнала в WiFi и раздачи WiFi по всему дому хозяевами был выбран роутер и антенна. Оба изделия изготовлены в стандарте МИМО. Изучение вопроса заняло 2 недели. Так как из моря рекламной информации извлечь правду было тяжело. Но хозяева терпеливо искали лучшее (для них) решение.
Википедия: MIMO (англ. Multiple Input Multiple Output) — метод пространственного кодирования сигнала, позволяющий увеличить полосу пропускания канала, в котором передача данных и прием данных осуществляются системами из нескольких антенн. В данном случае две антенны.
Итак, решение было в пользу МИМО. Первым был куплен роутер.
ЭТОТ МОДЕМ ЗАТОЧЕН ТОЧНО ПОД КОНКРЕТНОГО ОПЕРАТОРА, ВПРОЧЕМ, YOTA НАЗЫВАЕТ ЕГО ИНТЕРНЕТ_ЦЕНТРОМ (СМ. ФОТО НИЖЕ)
ЦЕНА ПРИ ПОКУПКЕ. ЗОНА ПОКРЫТИЯ WIFI ДО 50 МЕТРОВ! ЭТО ОЧЕНЬ ХОРОШИЙ РЕЗУЛЬТАТ!
ОБРАТИТЕ ВНИМАНИЕ! В ОПИСАНИИ НЕ УПОМИНАЕТСЯ 3G. ОШИБКА ЭТО ИЛИ В САМОМ ДЕЛЕ МОДЕМ РАБОТАЕТ ТОЛЬКО С 1800 и 2600МГц, НАМ НЕИЗВЕСТНО.

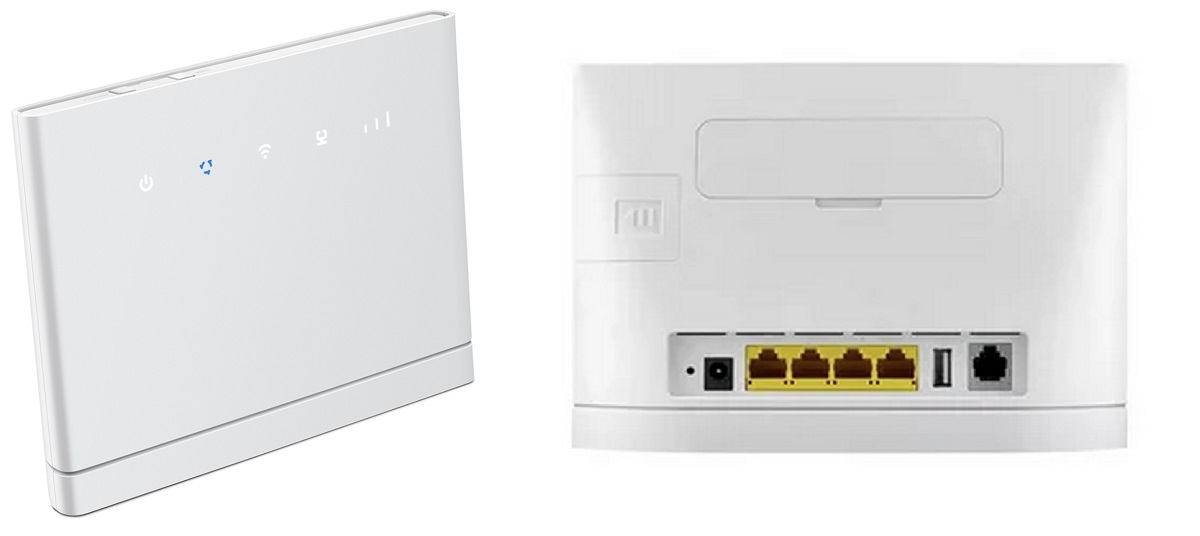

Под небольшой крышкой на защелке (на фото справа) скрыты два разъема SMA для подключения для подключения двух сотовых антенн 4G
Легким движением руки снимаем пластиковую крышку, которая скрывает разъемы для подключения сотовых антенн.
Под крышкой видим два разъема SMA-female для подключения двух сотовых антенн. Соответственно, на кабели антенны должны быть установлены разъемы SMA-male.
На основании/дне роутера есть вся необходимая для подключения информация. Вставляем в роутер СИМ-карту оператора, включаем роутер в розетку. настраиваем по инструкции.
Ранее, давным давно, в продаже был похожий роутер с возможностью подключить две антенны. Он мог использоваться и как автомобильный. Но этот девайс уже не продается. Из недостатков отметим, что радиус раздачи WiFi был не очень большой.
Из плюсов: в этом роутере встроенный аккумулятор. можно было носить с собой или класть в авто. Теперь эта штуковина не продается.
Роутер Yota купили, подключили. Результат неплох во всем, кроме просмотра телевизора (который подключили через WiFi). Об этом ниже. А сейчас о выбранной антенне.
В антенне Т-26260 внутри находятся две антенны. Так что это не антенна, а приемный комплекс стандарта МИМО. Из антенны выходят два кабеля. Посылка дошла за неделю.
ОПЕРАЦИЯ РАСПАКОВКА.
Антенна без проблем доехала до Калининграда в посылке Почтой России.
По пути с Почты. Калининград.
Распаковка антенны. Без комментариев.
ааааа . вскрывают коробку.
Самые заинтересованные потребители
Телевизор подключен к домашней сети WiFi от роутера, новости в этой семье не смотрят, большой СМАРТ-телевизор отдан детям для просмотра мультфильмов по одному из каналов. Индикатор в меню роутера показывает 3, чаще 4 деления, это из 5 делений. К сожалению индикация только такая, никаких процентов сотового сигнала вывести не удается. Но в нашем случае этого будет достаточно.
Телевизор работает от WiFi неустойчиво, замирания телевизионной картинки частые, очень регулярные, один раз в 30-60 секунд. Иногда и чаще. Дети недовольны, мультики тормозят, родители нервничают.
Подробнее: для того, чтобы зайти в меню, необходимо подключить телефон или компьютер к сети WiFi роутера, набрать в адресной строке броузера 10.0.0.1 (ВЭБ страница конфигурации, это в нашем случае, информация указана на шильдике основания роутера в фото выше), и мы попадаем в меню роутера. Сделать это необходимо для полной правильной настройки устройства. Не важно где — в компьютере, ноутбуке или мобильнике.
Вводите в адресной строке броузера 10.0.0.1
В броузере открывается окно меню роутера. Информация об уровне сигнала в мобильном телефоне выглядит вот так:
Иногда три, иногда четыре рисочки из пяти — обозначали текущий уровень сигнала. Листая меню, настраиваем роутер.
Далее Подключаем антенну к разъемам.
Далее необходимо эту антенну включить!
Для включения этой антенны необходимо зайти в меню роутера, найти необходимый пункт «Подключение внешних антенн» и нажать «Вкл».
Антенна для подключения к интернету » Т-26260 SOTA-MIMO/antenna.ru » направленная, уличная, устанавливается на кронштейн. Подключается к роутеру с двумя сотовыми антеннами вместо этих двух антенн и направляется на место, откуда надо принять сигнал (вышка сотовой связи).
Кабель довольно толстый (это правильно, сигнал меньше затухает), поэтому надо придерживать модем при подключении антенны. Теперь надо направить антенну в сторону вышки сотовой связи. Вблизи поселения Малое Васильково две вышки сотовой связи, приблизительно в восьмистах метрах и одном километре соответственно.
Контролируем сигнал на дисплее айфона. Поворачиваем антенну, ждем, смотрим на сигнал, ждем, опять поворачиваем и, О ЧУДО, есть направление сигнал с которого пять рисочек. Ура! По карте соответствует вышке на расстоянии 800 метров.
Все это происходит внутри помещения. После жаркой дискуссии, перемещаемся к окну и сквозь окно находим это направление. Пять рисочек стоят намертво.
Жаркая дискуссия крутится вокруг вопроса — оставлять антенну внутри помещения на уровне второго этажа или выносить её наружу и поднимать еще выше. Решаем сделать перерыв и посмотреть мультики на телевизоре через WiFi. Мультики идут бесперебойно. Все хорошо. Похоже, цель достигнута.
Антенна стоит на коробке, коробка на подоконнике, антенна повернута.
Хорошо виден лишний кабель в двух смотках.
Результат применения антенны: Индикатор в меню роутера устойчиво показывает 5 делений, это максимум, больше делений не бывает. Телевизор работает от WiFi устойчиво, замирания стали очень редкими, один раз в 5 минут. Дети довольны, родители счастливы. Антенну и роутер решили пока оставить в состоянии КАК ЕСТЬ. Уровень сигнала держится на одном уровне.
На что нужно обратить внимание — несмотря на небольшое расстояние до вышки сотовой связи, сигнал очень хорошо усиливается антенной Т-26260 за счет направленности!
Источник: www.antenna.ru
MIMO — м ногоантенные технологии в LTE
Функции MIMO (M ultiple Input – Multiple Output )
Применение технологий MIMO (multiple input – multiple output) решает две задачи: — увеличение качества связи за счет пространственного временного/ частотного кодирования и (или) формирования лучей (beamforming), — повышение скорости передачи при применении пространственного мультиплексирования.
Структура MIMO
В различных реализациях MIMO имеется ввиду одновременная передача в одном физическом канале нескольких независимых сообщений. С целью реализации действия MIMO применяют многоантенные системы: на передающей стороне имеется Nt передающих антенн, а на приемной стороне Nr приемных. Данная структура приведена на рис. 1. Рис. 1. MIMO структура
Что такое MIMO?
MIMO (англ. Multiple Input Multiple Output) — метод пространственного кодирования сигнала, позволяющий увеличить полосу пропускания канала, при котором передача данных осуществляется с помощью N антенн и их приёма М антеннами. Передающие и приёмные антенны разнесены настолько, чтобы достичь слабой корреляции между соседними антеннами.
История MIMO
История систем MIMO как объекта беспроводной связи пока весьма не продолжительна. Первый патент на использование MIMO-принципа в радиосвязи был зарегистрирован в 1984 году от имени сотрудника Bell Laboratories Джека Винтерса (Jack Winters). Основываясь на его исследованиях, Джек Селз (Jack Salz) из той же компании опубликовал в 1985 году первую статью по MIMO-решениям.
Развитие данного направления продолжалось специалистами Bell Laboratories и другими исследователями вплоть до 1995 года. В 1996 году Грэг Ралей (Greg Raleigh) и Джеральд Дж. Фошини (Gerald J. Foschini) предложили новый вариант реализации MIMO-системы, увеличив тем самым ее эффективность.
Впоследствии Грэг Ралей, которому присваивают авторство OFDM (Orthogonal Frequency Division Multiplexing – мультиплексирование посредством ортогональных несущих) для MIMO, основал компанию Airgo Networks, которая разработала первый MIMO-чипсет под названием True MIMO. Однако, несмотря на довольно короткий промежуток времени с момента своего появления, MIMO-направление развивается весьма многопланово и включает в себя разнородное семейство методов, которые можно классифицировать по принципу разделения сигналов в приемном устройстве.
При этом в MIMO-системах используются как уже вошедшие в практику подходы к разделению сигналов, так и новые. К ним относятся, например, пространственно-временное, пространственно-частотное, пространственно-поляризационное кодирование, а также сверхразрешение по направлению прихода сигнала в приемник. Благодаря обилию подходов к разделению сигналов удалось обеспечить столь долгую разработку стандартов на использование систем MIMO в средствах связи. Однако все разновидности MIMO направлены на достижение одной цели – увеличение пиковой скорости передачи данных в сетях связи за счет улучшения помехоустойчивости.
Простейшая антенна MIMO
Простейшая антенна MIMO – это система из двух несимметричных вибраторов (монополей), ориентированных под углом ±45° относительно вертикальной оси (рис.2). Рис.
2 Простейшая антенна MIMO Такой угол поляризации позволяет каналам находиться в равных условиях, поскольку при горизонтально-вертикальной ориентации излучателей одна из поляризационных составляющих неизбежно получила бы большее затухание при распространении вдоль земной поверхности. Сигналы, излучаемые независимо каждым монополем, поляризованы взаимно ортогонально с достаточно высокой взаимной развязкой по кросс-поляризационной составляющей (не менее 20 дБ).
Аналогичная антенна используется и на приемной стороне. Такой подход позволяет одновременно передавать сигналы с одинаковыми несущими, модулированными различным образом. Принцип поляризационного разделения обеспечивает удвоение пропускной способности линии радиосвязи по сравнению со случаем одиночного монополя (в идеальных условиях прямой видимости при идентичной ориентации приемных и передающих антенн). Таким образом, по сути любую систему с двойной поляризацией можно считать системой MIMO.
Дальнейшая эволюция MIMO
К тому моменту, когда технология MIMO была специфицирована в релизе 7, шло активное распространение по миру стандарта 3G. Были попытки совместить сети третьего поколения с технологией MIMO, но широкого распространения не получили. По данным Глобальной Ассоциации Поставщиков Мобильного Оборудования ( Global mobile Suppliers Association, GSA) от 04.11.2010 на тот момент из 2776 типов устройств с поддержкой HSPA, представленных на рынке, только 28 моделей поддерживают MIMO. К тому же внедрение MIMO сети с низким проникновением MIMO-терминалов приводит к снижению пропускной способности сети. Компания Nokia разработала технологию для минимизации потерь пропускной способности, но она показала бы свою эффективность только в том случае, когда проникновение MIMO-терминалов составило бы не менее 40% абонентских устройств. Добавляя к выше сказанному, стоит напомнить, что 14 декабря 2009 года состоялся запуск первой в мире мобильной сети на базе технологии LTE, которая позволяла достичь гораздо более высоких скоростей. Исходя из этого видно, что операторы были нацелены на скорейшее развертывание сетей LTE, нежели на модернизацию сетей третьего поколения. На сегодняшний день можно отметить бурный рост объема трафика в сетях подвижной связи 4 поколения, и чтобы обеспечить необходимую скорость всем своим абонентам, операторам приходится искать различные методы по повышению скорости передачи данных или по повышению эффективности использования частотного ресурса. MIMO же позволяет в имеющейся полосе частот передавать почти в 2 раза больше данных за тот же временной промежуток при варианте 2х2. Если же использовать антенную реализацию 4х4, то, к сожалению, максимальная скорость загрузки информации составит 326 Мбит/с, а не 400 Мбит/с, как предполагает теоретический расчет. Это связано с особенностью передачи через 4 антенны. Каждой антенне выделены определенные ресурсные элементы (РЭ) для передачи опорных символов. Они необходимы для организации когерентной демодуляции и оценки каналов. Расположение этих РЭ изображено на рис. 3. Передающим антеннам присваивают номера логических антенных портов. Символы, помеченные R0 передает порт 0, символы R1 – порт 1 и т.д. В итоге 14,3% от всех РЭ выделено на передачу опорных символов, чем и обусловлено различие теоретической и практических скоростей.
Рис. 3 Расположение РЭ для передачи опорных символов в субкадре при MIMO 4×4 В заключение можно сделать вывод, что MIMO оправдала себя как перспективная технология для построения мобильных систем широкополосного радиодоступа со скоростями в сотни Мб/с.
Подробно ознакомиться с функционированием технологии MIMO, конфигурацией антенн MIMO на сетях операторов мобильной связи, а также перспективах применения многоантенных систем ( Massive MIMO ) в сетях новых поколений можно в новой книге «Мобильная связь на пути к 6G». Используемые источники:
- Степутин А.Н. Мобильная связь на пути к 6G = Mobile communication on the road to 6G : [в 2 т .] / А. Н. Степутин, А. Д. Николаев. — Москва ; Вологда : Инфра-Инженерия, 2017 .
- http://3gclub.ict-online.ru/analytics/a76468
- http://www.osp.ru/telecom/2011/02/13007425/
- Рыжков А.Е., Сиверс М.А., Воробьев В.О., Гусаров А.С., Слышков А.С., Шуньков Р.В. Системы и сети радиодоступа 4G: LTE, WiMax. – СПб: Линк, 2012. – 226 с.
- http://www.connect.ru/article.asp?id=9885
Источник: 1234g.ru
Технология MIMO не пройдет мимо
Технология MIMO считается молодой разработкой. Первый патент на ее применение зарегистрирован в 1984 году. Первый разработчик – компания Bell Laboratories. Спустя 12 лет, в 1996 году, концерн Airgo Networks выпускает блок микросхем для материнской платы с использованием MIMO. Разработка получила актуальность именно с развитием беспроводных технологий Wi-Fi и распространением сети 3G.
На сегодняшний день она внедрена также в устройства для передачи данных в формате 4G LTE.
Преимущества использования технологии MIMO
MIMO раздает несколько потоков данных посредством одного канала. Далее сигнал проходит через две или более антенны (при этом происходит доставка разных потоков данных только по единственному каналу) до приемных устройств. Данная технология решает проблему низкой пропускной способности, причем для достижения цели не нужно расширять полосу пропускания.
При излучении радиоволны поток данных в радиоканале как бы замирает. Данное явление можно заметить в городе среди многоэтажных домов, когда пользователь двигается на значительной скорости либо удаляется от зоны излучения радиосигнала. MIMO антенны транслируют кодированный сигнал с небольшой задержкой и восстанавливают его принимающей стороной. В результате возрастает скорость передачи данных и улучшается качество сигнала.
Стандартные системы излучения сигнала для передачи данных в формате LTE имеют показатели скорости порядка 50 Мб в секунду. Системы на основе двух устройств, которые принимают и передают сигнал (технология MIMO ), позволяют увеличить скорость более чем в два раза.
Технология MIMO успешно применяется в беспроводных системах WiFi, WiMAX и в сотовой сети, т.к. она улучшает спектральные показатели качества сигнала, скорость и емкость потока информации. Все это возможно благодаря передаче данных от 4G антенны MIMO с помощью нескольких беспроводных соединений, что и отражает суть технологии. Аббревиатура MIMO исходит из выражения Multiple Input Multiple Output, что переводится как «множественный вход и множественный выход».
Область применения MIMO
область применения мимо
Разработка активно применяется для улучшения качества связи и увеличения скорости в различных стандартах беспроводной связи:
- Технология MIMO стала популярной благодаря увеличению скорости передачи потока данных в стандартах WiFi – данная характеристика составила свыше 300 Мб в секунду. Пользователи сети отмечают также улучшенное качество связи даже в отдаленных от вышек сотовой связи местах с низким уровнем принимаемого сигнала.
- Технология применяется также в передаче данных по протоколу WiMAX. Теперь по этой сети трансляция потока происходит с высокой скоростью до 40 Мб в секунду.
- Стоит отметить использование в передаче данных по стандарту LTE MIMO технологии. В 4G допустима даже конфигурация с параметрами 8×8. в теории это означает, что данные будут передаваться от базовой станции к пользователю со скоростью более 300 Мб в секунду. При этом соединение будет качественным и устойчивым даже в отдаленных от вышки сотовой связи местах.
Таким образом, устройства, произведенные на основе технологии MIMO, будут передавать данные без потери качества, с высокой скоростью независимо от того, насколько удалена базовая станция оператора от места работы пользователя сети, из какого материала стены помещения, какой они толщины. Система – с безграничным потенциалом, по сути, ее возможности еще предстоит открыть.
Еще несколько лет назад словосочетание MIMO 3 G ассоциировалось с пиком скорости передачи данных. Сегодня уже начали устанавливаться 4 G антенны. Не останавливается ни на день поиск и разработка новых конфигураций MIMO антенн. Производители планируют создать версию 64х64. Если их задумка воплотится в жизнь, то совсем скоро можно будет воспользоваться оборудованием с еще более эффективными спектральными данными, с супер скоростью передачи данных, с повышенной емкостью сетей.
MIMO в загородном доме
Домашняя сеть – обычное дело. Уже сегодня семья из четырех человек использует минимум четыре гаджета одновременно. Поэтому возрастает нагрузка на сеть. Если речь идет об Интернете за городом, пользователи смогут почувствовать падение скорости передачи данных, ухудшение качества связи. Эту проблему решит использование технологии MIMO при построении сети Wi-Fi .
Интернет вещей внедряется в быт все глубже: в домохозяйствах появляется умная бытовая техника с удаленным управлением через всемирную сеть. Эксперты прогнозируют, что к 2020 году количество одновременно подключенных электронных устройств в доме может достигать 20 единиц на ту же семью из родителей и двух детей. Это и телефоны, и компьютеры, и бытовая техника. Проблема со сбоем связи будет решаться, в том числе, за счет технологии MIMO в антеннах 4 G .
Система будет играть важную роль и при внедрении сетей сотовой связи по стандартам 5G, где также будут практиковаться LTE и WI-FI передача данных. Подобное телекоммуникационное оборудование планируется к внедрению операторами уже к 2020 году.
Как установить антенну MIMO
Чтобы улучшить связь за городом, не нужно ждать прихода на село связи 4 G , что уж говорить о скорости 5 G (до практического повсеместного воплощения которой еще очень далеко). Специалисты сервисного центра «Лан Центр» подберут вам антенну с поддержкой MIMO 2×2 в комплекте оборудования беспроводной системы передачи данных. Система будет поддерживать все существующие и внедренные для народа стандарты:
Подобное оборудование – отличный вариант для установки системы связи «точка приема – точка отдачи», «точка приема – много точек отдачи». 3G, 4G антенна с поддержкой технологии MIMO обычно оснащена пластиковым корпусом, предохраняющим его от осадков и УФ-лучей. Ее можно закрепить на вертикальной поверхности, регулировать угол наклона, что особенно важно, когда нужно «ловить» сигнал на даче.
