Программный комплекс “Моделирование в технических устройствах” (“МВТУ”) — современная среда интеллектуального САПР, предназначенная для детального исследования и анализа нестационарных процессов в ядерных и тепловых энергоустановках, в системах автоматического управления, в следящих приводах и роботах, в любых технических системах, описание динамики которых может быть реализовано методами структурного моделирования. Может использоваться для моделирования нестационарных процессов в физике, в электротехнике, в динамике машин и механизмов, в астрономии и т.д., а также для решения нестационарных краевых задач (теплопроводность, гидродинамика и др.). Может функционировать в многокомпьютерных моделирующих комплексах, в том числе и в системах удаленного доступа к технологическим и информационным ресурсам. Является альтернативой зарубежным программным продуктам Simulink, MATRIX, VisSim и др.
Как открыть новое окно редактора
Образование не нужно (моя история в мгту им баумана)
При запуске пакета “МВТУ” открывается только главное окно программы, которое находится в верхней части экрана и содержит командное меню и ряд вкладок с пиктограммами инструментов. Чтобы открыть новое окно редактора выберите пункт меню «Файл / Создать», клавишу F3 или нажмите кнопку » » на панели инструментов. Если окно редактора уже не нужно, то вы можете закрыть его, нажав крестик в углу окна или закрыть сочетанием клавиш Ctrl-F4.
Как выбрать блок
Чтобы выбрать блок, следует нажать кнопку с изображением этого блока на панели инструментов. Следует понимать, что блоки расположены страницами. При подводе мыши к блоку всплывает подсказка о том, что это за блок.
Как поставить блок на схему
Перед тем, как установить блок, его следует выбрать из библиотеки блоков. Чтобы установить выбранный блок, сделайте одинарный щелчок мыши по пиктограмме блока на панели инструментов, затем щелчок по тому месту на окне редактора, куда необходимо поставить блок. Уже помещенный блок можно перетаскивать по полю редактора. Чтобы удалить блок, нужно выделить его и нажать клавишу Del.
Как проложить соединительные линии
Чтобы проложить соединительные линии (связи) между блоками следует:
- Подвести указатель мыши к выходной стрелке блока, от которого следует проложить соединительную линию.
- Сделать щелчок левой кнопкой мыши.
- Подвести указатель мыши к входной стрелке блока, к которому следует проложить соединительную линию.
- Сделать еще один щелчок левой кнопкой мыши. Появится соединтельная линия со стрелкой.
Если сделать шелчок не по входной стрелке блока, а по пустому месту, то у соединительной линии появится точка излома. Соединительные линии можно проводить с изломами под прямым углом. Чтобы удалить соединительную линию, нужно выделить её и нажать клавишу Del.
МГТУ им. Н.Э. Баумана. Презентационный ролик
Как выставить параметры блока

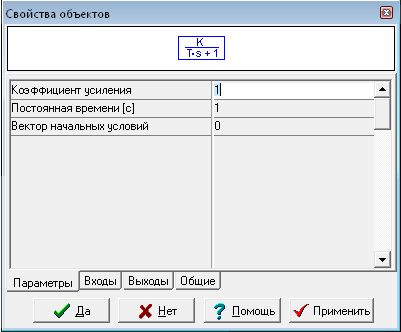

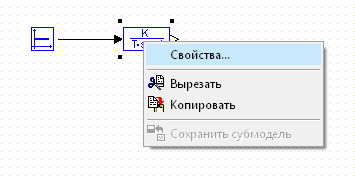

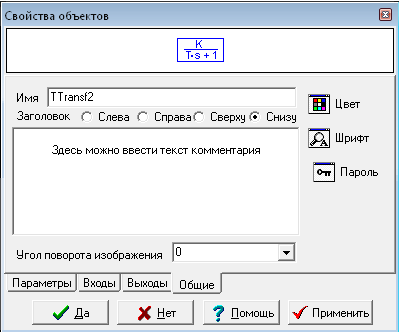

Для того чтобы выставить параметры блока, щелкните правой клавишей мыши по блоку, параметры которого хотите установить, и выбрать пункт «Свойства…». Откроется окно «Свойства объектов», в котором можно задать все параметры блока.
Как копировать, перемещать и удалять фрагменты схемы Как копировать фрагмент в буфер обмена:
- Выделите фрагмент схемы.
- Щелкните правой кнопкой, выберите пункт «Копировать».
Как вырезать фрагмент в буфер обмена:
- Выделите фрагмент схемы.
- Щелкните правой кнопкой, выберите пункт «Вырезать».
Блоки на схеме можно перемещать мышью по всей рабочей области, при этом линии связи останутся прикрепленными к своему блоку. Удаление блока – нажатием на клавишу Del. . Как вставить комментарий Комментарий к блоку можно добавить в пункте «Свойства…» под правой кнопокой мыши. В окне «Свойства объектов» выберите вкладку «Общие». В ней можно задать имя блока, текст комментария и его расположение относительно блока.
Как сохранить схему системы в файл Для того чтобы сохранить схему в файл, следует выбрать пункт меню «Файл | Сохранить» или нажать на кнопку «
» на панели инструментов. При этом появится запрос имени файла. После подтверждения, открывается новое окно редактора, куда загружается выбранный файл. Как построить переходной процесс Под переходным процессом понимаются графики зависимости сигналов в контрольных точках от времени. Для построения переходного процесса необходимо поместить на схему блок «Временной график»

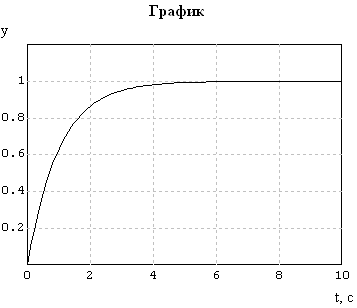

, который находится во вкладке «Данные». Блок включается в схему после того элемента, переходный процесс которого необходимо отобразить.
В пункте «Свойства» можно настроить количество входов блока (для отображения нескольких графиков). После построения схемы необходимо дважды щелкнуть левой кнопкой мыши по блоку временного графика – откроется окно, в котором будет отображаться переходный процесс. Далее нужно выбрать пункт меню «Моделирование | Расчет» или нажать Ctrl+F9, после чего в открытом окне отобразится переходный процесс.
Источник: studfile.net
МВТУ v.3.7 [2012]
7199% E_NDI_F —> 104 2595 SUPPORT ME zxc ® 04-Дек-2012 20:35
- Дистрибутив учебной версии 3.7 с необходимыми компонентами и примерами (полный). 26.09.12 22 Mб
- Компоненты для Windows 7 для отображения справочной системы старого формата. 26.09.12 1.5 Mб
- Дистрибутив учебной версии 3.7 без библиотек свойств водыпара и аммиака, демо-примеров, файла справки и документации. (Дистрибутив можно устанавливать поверх ранее установленной версии ПК «МВТУ».)
- Демонстрационная версия «МВТУ» с необходимыми компонентами и примерами (полный) 19.09.05 18 Мб (Данная версия не требует установки. Просто распакуйте архив в любую папку и запускайте mbtydemo.exe)
- Примеры отраслевых проектов. 16.04.04 2.95 Мб
- Методические материалы, созданные доцентом Рудненского индустриального института (г. Рудный, Казахстан) Федосовым Борисом Трофимовичем: КРАТКОЕ ЗНАКОМСТВО С ПК «МВТУ»
- Лабораторные работы
- Лабораторная работа №1 — ИСПОЛЬЗОВАНИЕ ПРОГРАММНОГО КОМПЛЕКСА «МОДЕЛИРОВАНИЕ В ТЕХНИЧЕСКИХ УСТРОЙСТВАХ» (ПК «МВТУ») ДЛЯ АНАЛИЗА ДИНАМИКИ ЛИНЕЙНЫХ И ЛИНЕАРИЗОВАННЫХ САР, ОПИСЫВАЕМЫХ В ПЕРЕМЕННЫХ «ВХОД — ВЫХОД»
- Лабораторная работа №2 — АНАЛИЗ УСТОЙЧИВОСТИ И КОРРЕКЦИЯ САР В СРЕДЕ ПК «МВТУ» ПО ЧАСТОТНЫМ ХАРАКТЕРИСТИКАМ И ПО ПОЛЮСАМ
- Лабораторная работа №3 — АНАЛИЗ В СРЕДЕ ПК «МВТУ» ДИНАМИЧЕСКИХ СИСТЕМ, ЗАДАННЫХ В ФОРМЕ КОШИ И В ПЕРЕМЕННЫХ СОСТОЯНИЯ
- Лабораторная работа №4 — ДИНАМИЧЕСКИЕ СИСТЕМЫ С ЗАПАЗДЫВАНИЕМ. ИССЛЕДОВАНИЕ ИЗВЕСТНЫХ ДИНАМИЧЕСКИХ ЗАДАЧ МЕТОДАМИ СТРУКТУРНОГО МОДЕЛИРОВАНИЯ В СРЕДЕ ПК «МВТУ»
- Лабораторная работа №5 — МАТЕМАТИЧЕСКОЕ МОДЕЛИРОВАНИЕ ДИНАМИКИ НЕЛИНЕЙНОЙ САР ЯДЕРНОГО РЕАКТОРА
- Лабораторная работа №6 — РЕАЛИЗАЦИЯ ТОЧНЫХ МЕТОДОВ АНАЛИЗА УСТОЙЧИВОСТИ НЕЛИНЕЙНЫХ ДИНАМИЧЕСКИХ СИСТЕМ В СРЕДЕ ПК “МВТУ”
- Лабораторная работа №7 — ОПТИМИЗАЦИЯ ПАРАМЕТРОВ САР И МОДЕЛИРОВАНИЕ ЛОГИКИ АЛГОРИТМОВ АВАРИЙНОЙ ЗАЩИТЫ В САР ЯДЕРНОГО РЕАКТОРА
- моделирование процессов в непрерывных, дискретных и гибридных динамических системах, в том числе и при наличии обмена данными с внешними программами и устройствами;
- редактирование параметров модели в режиме «on-line»;
- расчет в реальном времени или в режиме масштабирования модельного времени;
- рестарт, архивацию и воспроизведение результатов моделирования;
- статистическую обработку сигналов, основанную на быстром преобразовании Фурье.
- минимизации (максимизации) заданных показателей качества;
- нахождения оптимальных параметров проектируемой системы в многокритериальной постановке при наличии ограничений на показатели качества и оптимизируемые параметры.
- расчет и построение частотных характеристик и годографов;
- расчет передаточных функций, их полюсов и нулей;
- реализацию метода D-разбиения на плоскости одного комплексного параметра.
- по заданным желаемым частотным характеристикам;
- по заданному расположению доминирующих полюсов.
- пультов управления с измерительными приборами и управляющими устройствами;
- мнемосхем с мультимедийными и анимационными эффектами.
- открытость за счет встроенного языка и реализации нескольких механизмов обмена данными с внешними программами;
- простота построения сложных моделей благодаря использованию вложенных структур, векторизации сигналов и алгоритмов типовых блоков, удобным средствам задания параметров и уравнений;
- эффективные численные методы;
- большое число обучающих и демонстрационных примеров с подробными комментариями.
Скриншоты
Примечание от: zxc [перевести] ×
Новая версия
SimInTech v.1.6.2.0 [2016]
Разработчик : ООО «3В Сервис» | Год выпуска : 2016 | Язык интерфейса : только русский | Таблэтка : Не требуется
Открыть автор релиза a.s
МВТУ v.3.7 [2012] Оценка: 4.8 / 5 (Голосов: 18 ) · Скачан: 524 раз //—> Оценка: 4.8 / 5 (Голосов: 18 ) · Скачан: 524 раз
0% E_NDI_F —> 5 2 SUPPORT ME alextcc — спустя 1 месяц 16 дней 21-Янв-2013 18:35
Что-то не качается после 16%
Кто-нибудь поможет скачать или на мыло отправит? Размер небольшой.
0% E_NDI_F —> 6 2 SUPPORT ME grey16 — спустя 2 года 3 месяца 06-Май-2015 19:12
Можно прямиком с их сайта скачать:
http://mvtu.power.bmstu.ru/
Гость — спустя 10 месяцев 6 дней 13-Мар-2016 00:06
0% E_NDI_F —> 16 6 SUPPORT ME a.s — спустя 55 минут 13-Мар-2016 01:02
Собственно, если морякам или кораблестроителям или проектировщикам лодок надо что-либо математически замоделировать, или сконструировать алгоритмы управления для чего-либо — обращайтесь. Буду отслеживать тему + думаю имеет смысл завести новую (?) касательно уже симинтека.
7199% E_NDI_F —> 104 2595 SUPPORT ME zxc ® — спустя 33 минуты 13-Мар-2016 01:36
20854Собственно, если морякам или кораблестроителям или проектировщикам лодок надо что-либо математически замоделировать, или сконструировать алгоритмы управления для чего-либо — обращайтесь. Буду отслеживать тему + думаю имеет смысл завести новую (?) касательно уже симинтека.
Можете кстати создать раздачу с вашим софтом, а то я скачал, но не успел. Я так понял софт бесплатный но имеет небольшие ограничения
0% E_NDI_F —> 16 6 SUPPORT ME a.s — спустя 7 часов 13-Мар-2016 08:42
20854Собственно, если морякам или кораблестроителям или проектировщикам лодок надо что-либо математически замоделировать, или сконструировать алгоритмы управления для чего-либо — обращайтесь. Буду отслеживать тему + думаю имеет смысл завести новую (?) касательно уже симинтека.
Можете кстати создать раздачу с вашим софтом, а то я скачал, но не успел. Я так понял софт бесплатный но имеет небольшие ограничения
Создал рядом тему:
SimInTech v.1.6.2.0 [2016]
Разработчик : ООО «3В Сервис» | Год выпуска : 2016 | Язык интерфейса : только русский | Таблэтка : Не требуется
Бесплатна версия, которая имеет полный функционал, но с ограничением по количеству одновременно решаемых дифференциальных уравнений или блоков на схеме (если более 200 шт. то нужна лицензия/регистрация).
0% E_NDI_F —> 16 6 SUPPORT ME a.s — спустя 4 часа 13-Мар-2016 13:02
P.S. По теме данной раздачи — загрузить чуть более свежую версию ПК МВТУ-3.7 также можно здесь: http://simintech.ru/?page_id=7541
Данная версии более не поддерживается разработчиками, только в случае обнаружения какой-то ошибки или с целью конвертации уже набранных схем из МВТУ-3.7 в SimInTech старая версия пересобирается с требуемыми незначительными доработками.
